SMC不锈钢316一键式气动快插接头

　　在气动管路布设场景中，这类快插接头的应用覆盖了从洁净车间气动工装、食品加工生产线气动执行件连接，到化工场景腐蚀性介质气路接驳的多个细分领域，核心作用是实现气动管路与阀体、气缸等终端元件的快速连通与密封，省去传统螺纹接头缠绕生料带、反复拧装的工序，大幅提升气路装配与后期维护的效率。这款接头采用316不锈钢材质打造基体，相比常规铜质、普通不锈钢接头，在含氯离子的潮湿工况、弱腐蚀性气体输送场景下具备更优的抗锈蚀能力，长期使用不会出现基体锈渣脱落堵塞气路、螺纹锈蚀无法拆卸的问题，适配对管路洁净度、耐蚀性有较高要求的应用场景。从结构设计来看，接头整体分为外螺纹连接端、六角拧装台、快插接管端三个功能段，外螺纹端采用公制细牙螺纹设计，

　　螺纹加工精度满足气动密封要求，装配时配合适配的密封垫圈即可实现端面与螺纹的双重密封，避免气路泄漏；六角拧装台的对边尺寸符合常规气动接头的通用安装尺寸，使用普通开口扳手即可完成拧装作业，不需要定制专用工装，现场装配适配性强；快插端内部集成了不锈钢卡爪、弹性密封胶圈与定位止挡结构，插入对应外径的气动软管时，卡爪会自动卡紧软管外壁，胶圈则紧密贴合软管外圆实现径向密封，管路承压状态下不会出现软管脱开、漏气的问题，拆卸时只需要按压快插端的释放环，卡爪即可张开，软管能直接拔出，操作便捷。在安装边界上，这类接头的轴向总长度控制在紧凑范围内，六角台的最大外径不会超出同规格常规接头的尺寸边界，在狭小的设备内部气路布设场景中，

　　不会出现与周边结构件干涉的问题；快插端的插入深度有明确的设计限位，软管插装到位后会顶住内部止挡结构，避免插入深度不足导致的密封失效、软管脱落问题，同时也不会因为插入过深顶坏内部密封件。设计过程中需要重点考量几个核心维度：首先是材质的适配性，316不锈钢的硬度与韧性匹配，既保证六角台拧装时不会出现边角崩裂、螺纹滑牙的问题，也能让快插端的卡爪在反复插拔后仍保持足够的卡紧力；其次是密封结构的冗余设计，内部密封胶圈的压缩量经过反复校核，在0到1兆帕的常规气动工作压力区间内，既能保证密封面的贴合压力足够阻止气体泄漏，也不会因为压缩量过大导致胶圈过早老化失效；另外，快插端的释放环按压行程设计合理，操作人员用指尖即可按压到位，

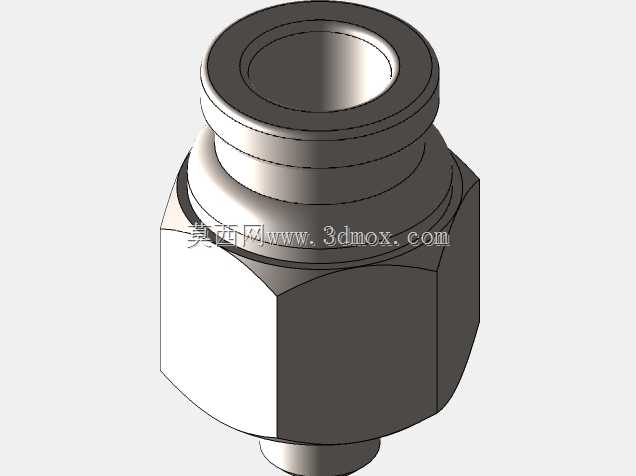

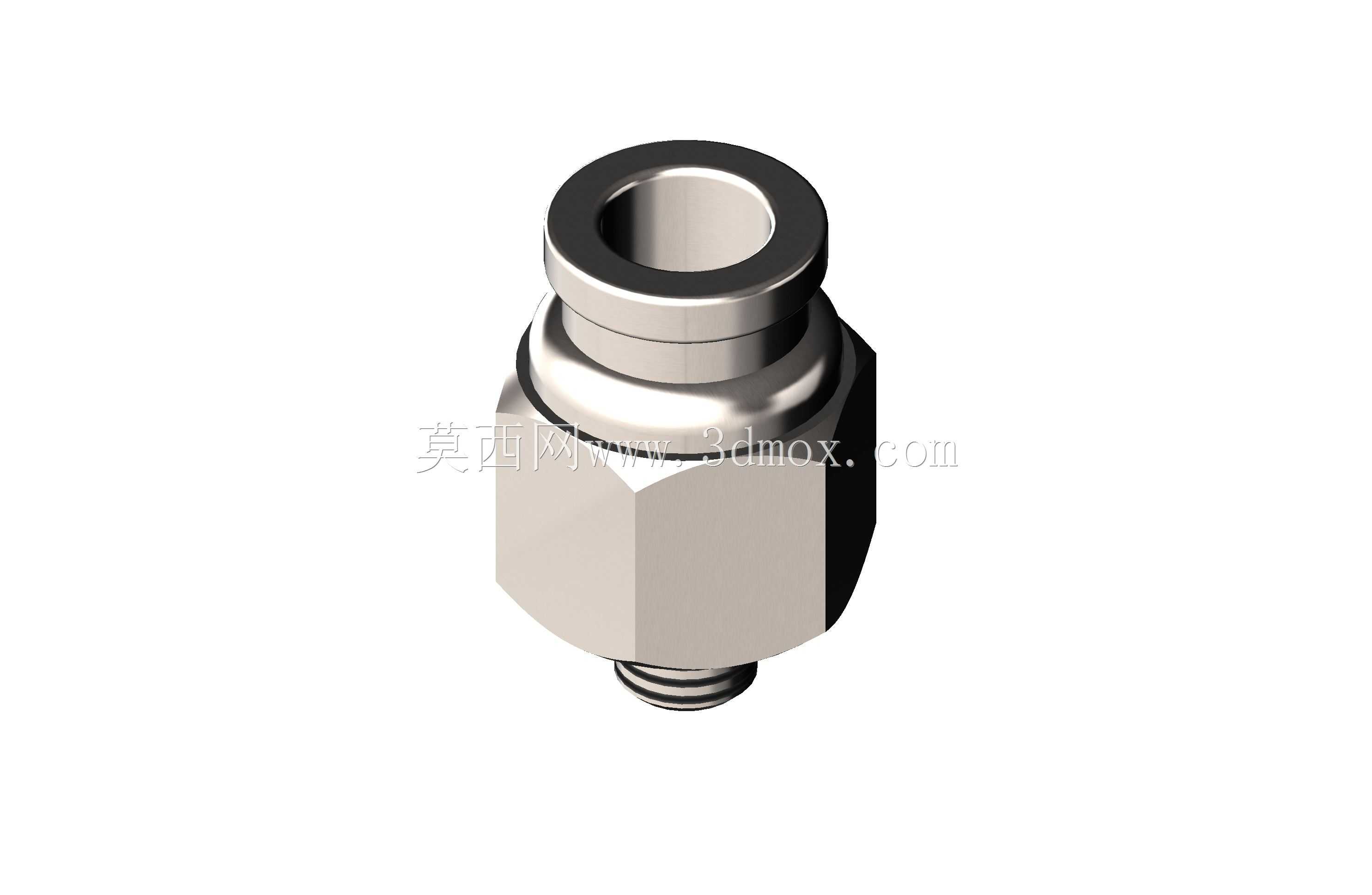

　　不需要借助工具就能完成软管拆卸，日常维护排查气路时操作效率更高。在实际设备选型中，这类接头常被用于半导体设备洁净气路、制药生产线气动执行元件连接、户外露天气动设备的管路接驳场景，相比普通快插接头，316材质的接头可以适应定期消毒冲洗、沿海高盐雾环境、弱腐蚀性气体输送等特殊工况，不会因为环境因素提前失效。建模过程中对各个配合面的尺寸公差做了严谨的还原，螺纹段的牙型、螺距符合公制细牙螺纹的标准参数，六角台的对边尺寸、对角尺寸严格遵循气动接头的行业通用规范，快插端的内孔尺寸、卡爪安装槽位置、密封胶圈槽的深度与宽度都按照实物的装配关系做了精准复刻，模型可以直接用于设备气路布设的干涉检查、装配模拟，也能作为气动系统BOM表搭建时的可视化元件，帮助设计人员在方案阶段就确认管路排布的合理性，避免后期装配时出现接头与周边结构干涉、安装空间不足无法操作的问题。从实际使用反馈来看，这类一键式快插接头的故障率远低于传统的拧装式接头，尤其是在需要频繁拆装维护的气路节点上，快速插拔的特性能大幅缩短设备停机维护的时间，不锈钢材质的长寿命特性也减少了接头更换的频次，降低了设备全生命周期的维护成本。
