SMC不锈钢小型气路接头系列三维结构

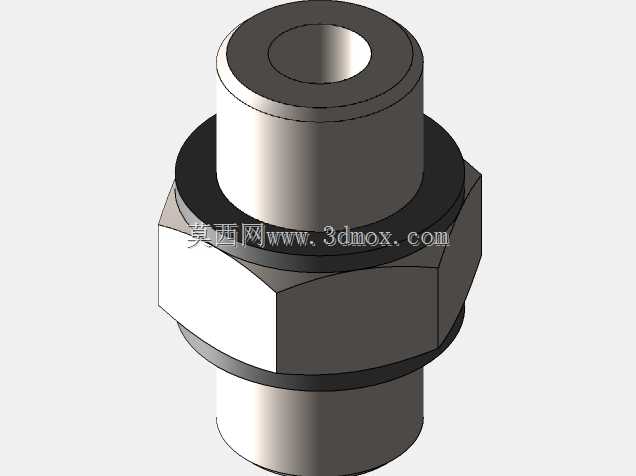

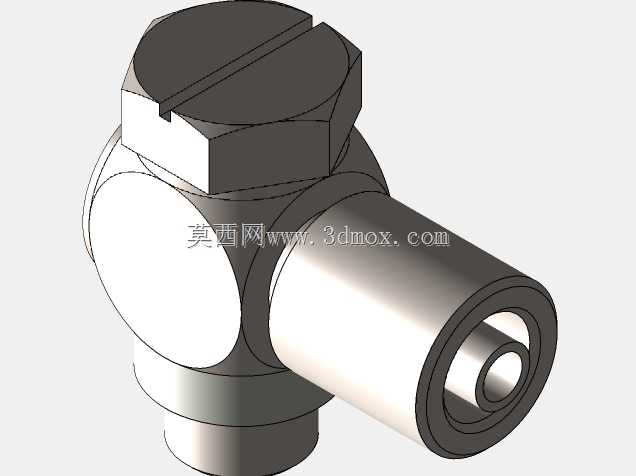

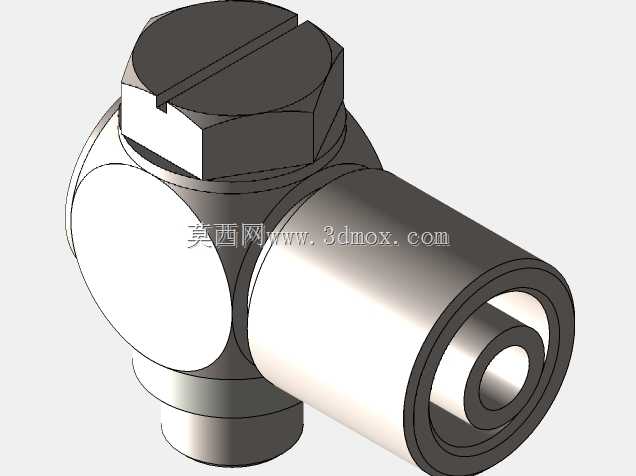

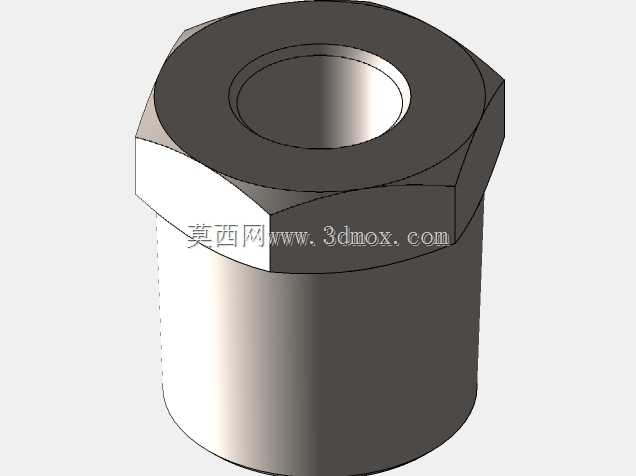

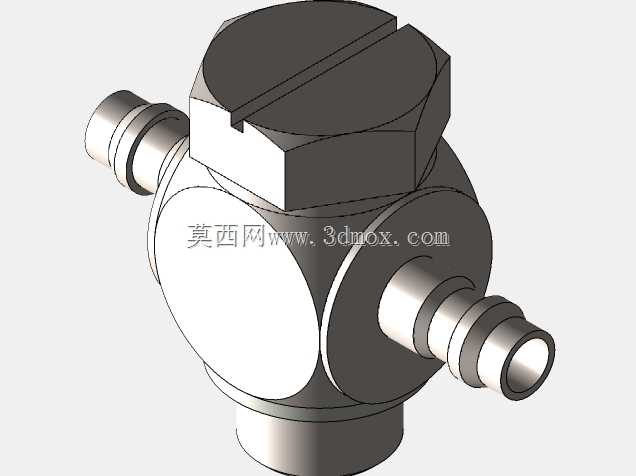

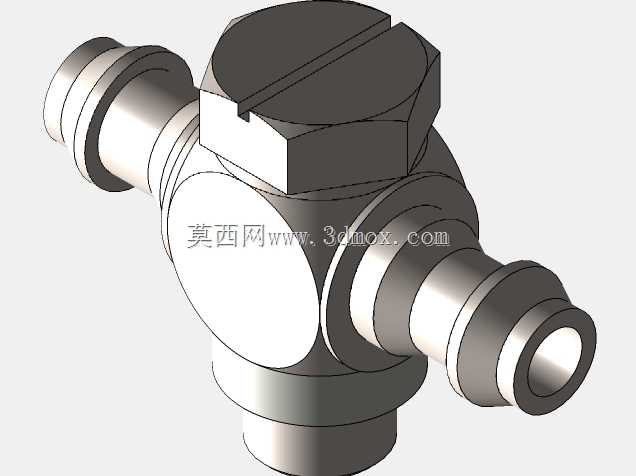

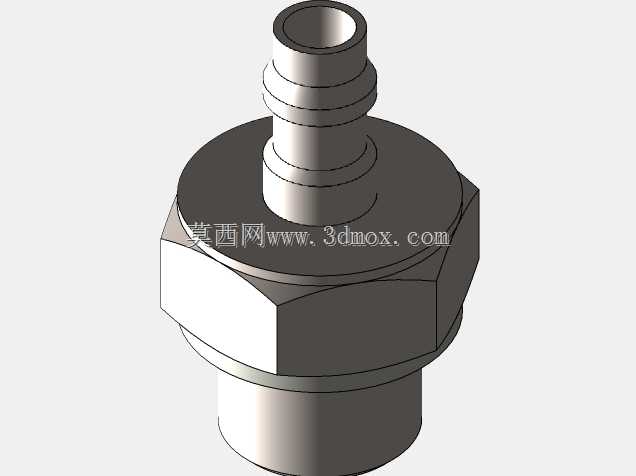

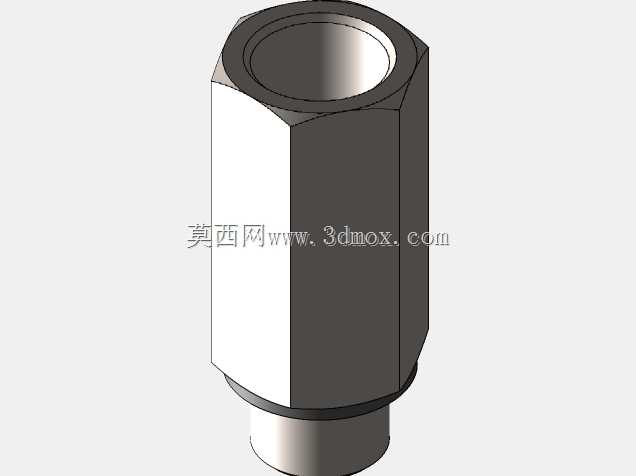

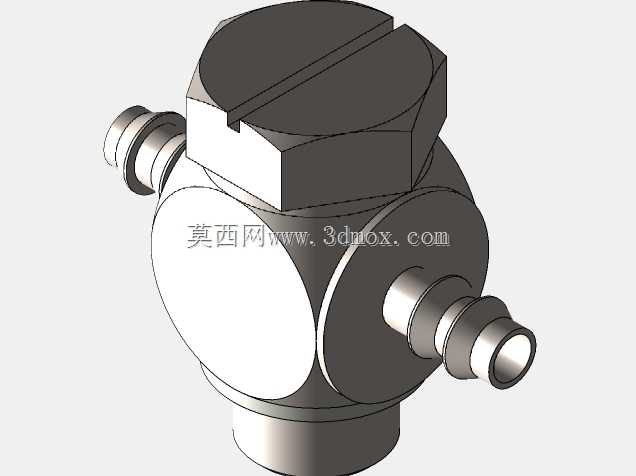

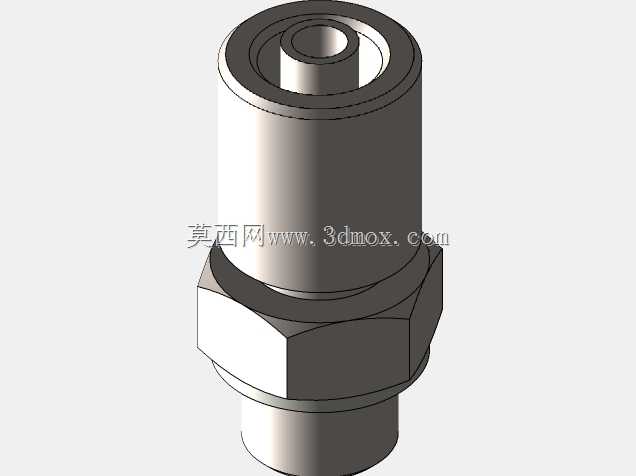

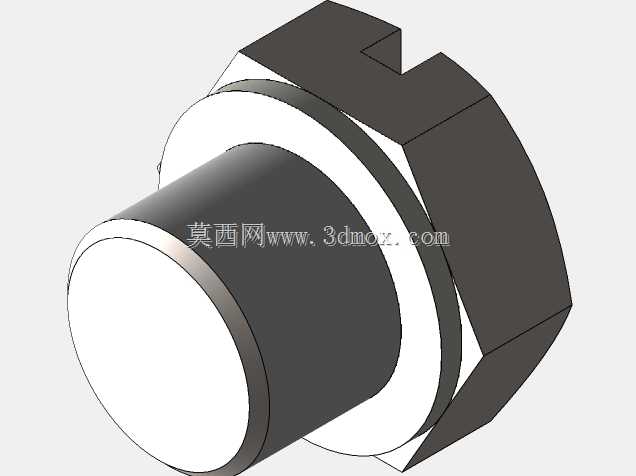

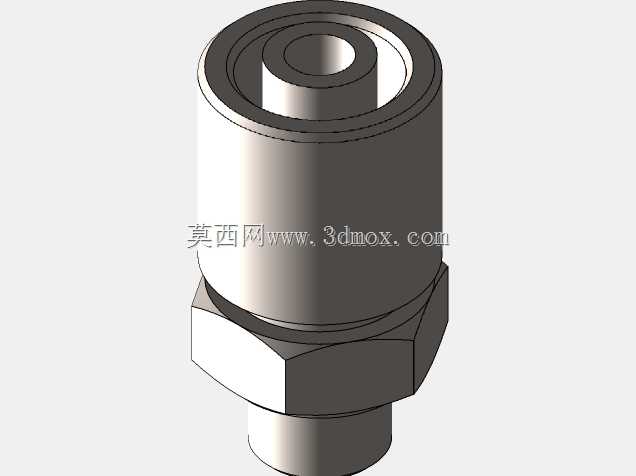

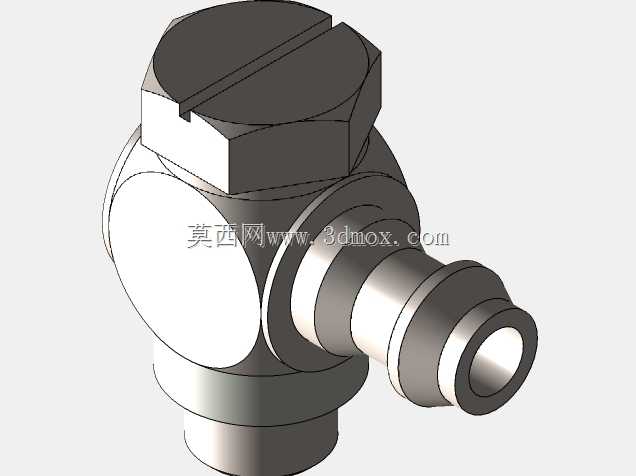

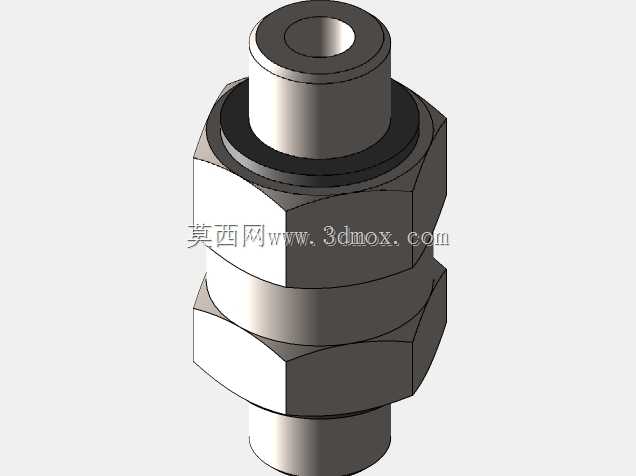

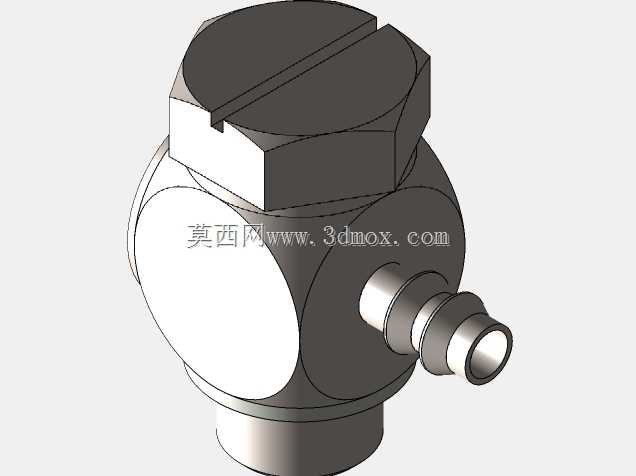

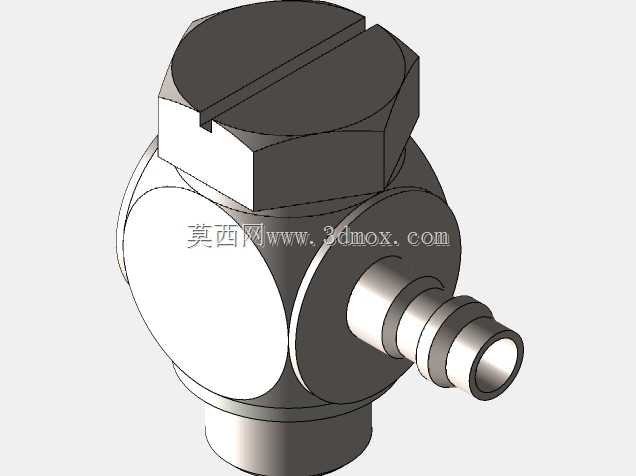

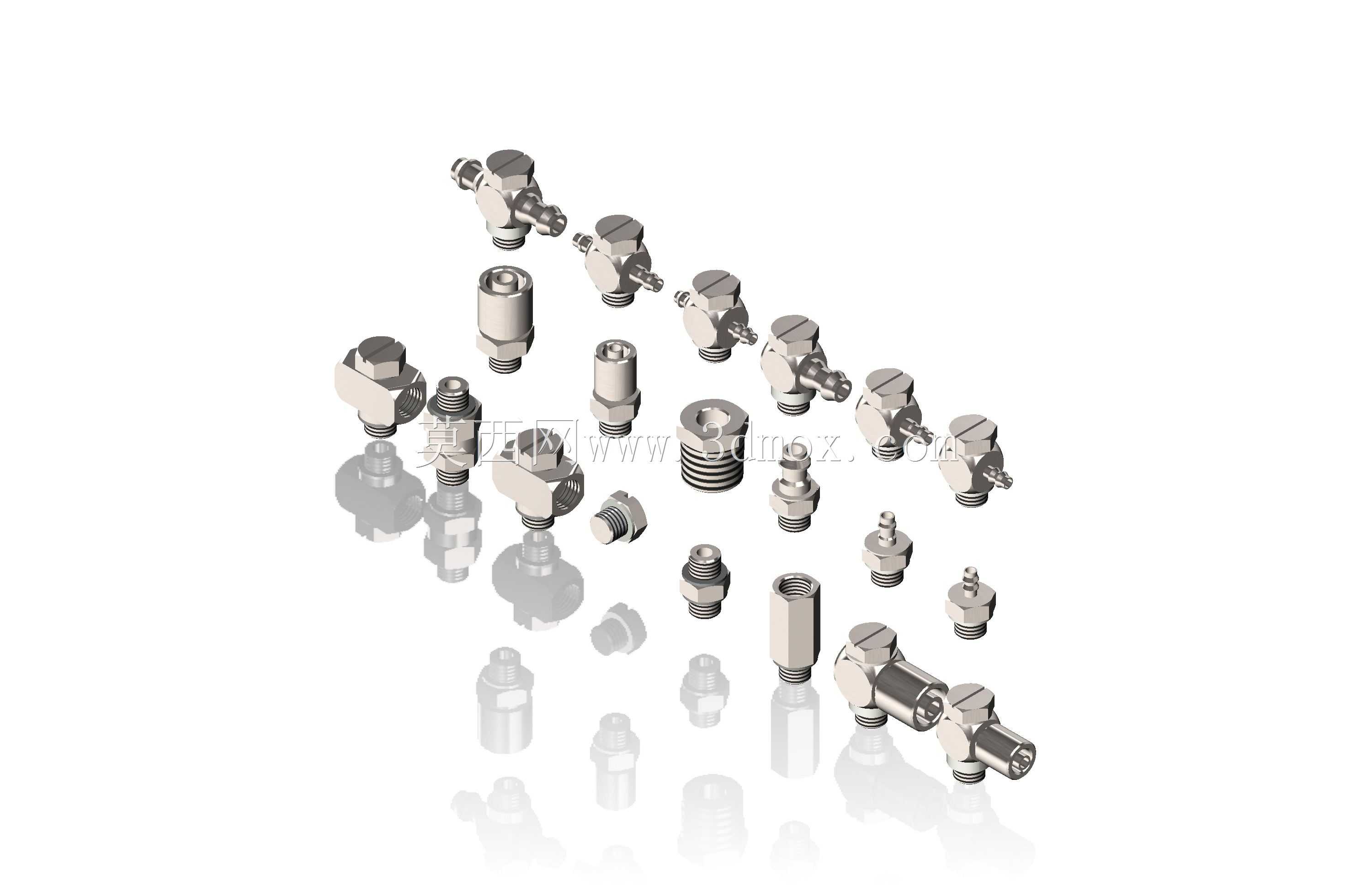

　　这套小型接头主要面向洁净气路、腐蚀性介质输送场景的管路连接需求，在半导体制造设备的工艺气路、食品医药灌装生产线的洁净流体管路、化工分析仪器的试剂输送支路中都有大量应用，适配硬管、软管等多种管路材质的连接工况，解决狭小安装空间内的管路转向、变径、通断连接问题。从结构设计来看，全系列采用SUS316不锈钢材质，适配弱腐蚀介质、高洁净度要求的使用场景，表面做钝化处理，避免介质残留造成的污染或锈蚀问题，不同规格的接头分别对应直通、直角弯头、三通、穿板、节流等不同功能，覆盖气路搭建中绝大多数的连接需求。设计过程中优先考虑安装空间的适配性，所有接头的六角扳拧位置都做了尺寸优化，在保证扳拧强度的前提下尽可能缩小对边尺寸，

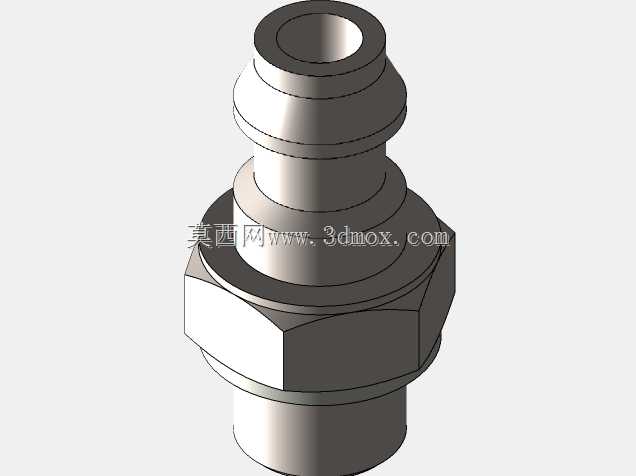

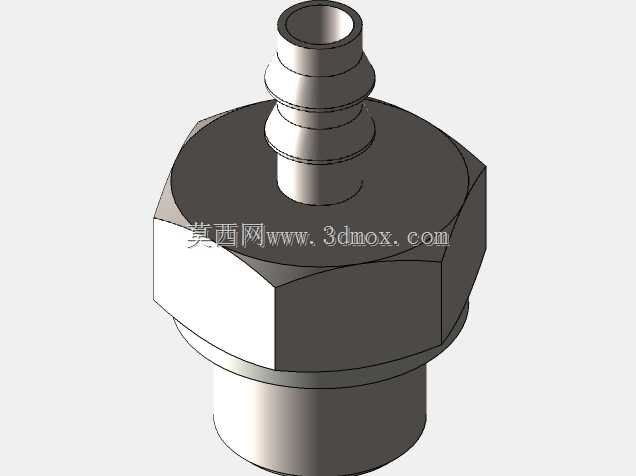

　　适配密集排布的气路安装场景，避免相邻接头安装时出现扳手干涉的问题；接头的螺纹端采用标准公制细牙或NPT锥螺纹，配合密封垫或生料带即可实现可靠密封，部分快插式结构的接头内部采用弹性卡簧搭配氟橡胶密封圈，插管时无需额外工具，直接将对应外径的管路插到底即可实现锁止与密封，拆卸时按下释放环即可拔出管路，大幅提升气路组装与后期维护的效率。从安装边界来看，不同规格的接头整体长度控制在10mm到35mm区间，直角弯头的回转半径最小仅8mm，可直接嵌入设备内部的狭小夹层空间完成管路排布，穿板型接头的固定螺纹长度适配1mm到6mm厚度的安装面板，无需额外定制加长连接件即可完成面板固定；所有接头的流通孔径根据连接管路的外径做匹配设计，

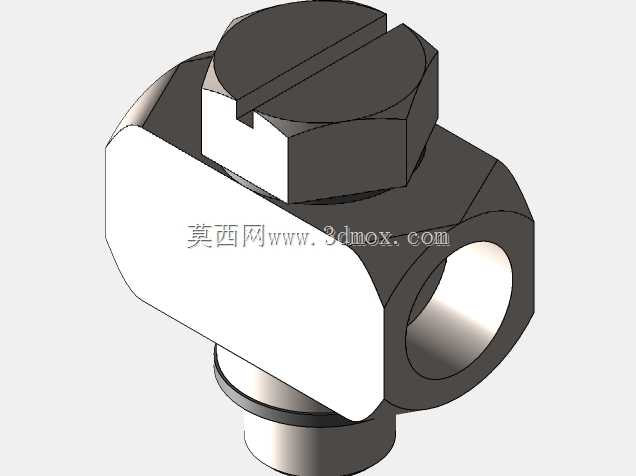

　　从2mm到8mm覆盖常用的小流量气路、液路管径，流通内壁做光滑过渡处理，避免介质流动时出现紊流、压降过大的问题，部分带节流功能的接头采用细牙螺纹调节结构，调节精度可达0.1mm每圈，可实现小流量介质的精准流速控制。在实际选型使用中，这类小型接头的工作压力范围覆盖真空到1MPa的常用工况，适配-20℃到120℃的工作温度区间，密封圈材质可根据实际输送介质更换为氟橡胶、硅橡胶、乙丙橡胶等不同材质，满足不同介质的兼容性要求；结构建模时所有配合尺寸都严格按照行业标准做公差匹配，螺纹部分的建模精度达到H7级，卡簧槽、密封圈槽的尺寸公差控制在±0.02mm以内，可直接用于气路装配的干涉检查、管路排布仿真，也可导出工程图直接用于机加工生产，

　　建模过程中还原了接头内部的所有流道结构，可直接导入流体仿真软件完成流阻、流速分布的仿真计算，为气路系统的压力损失核算提供准确的模型支撑。这类小型接头在设备气路设计中属于基础但核心的连接元件，建模时充分考虑了不同安装姿态下的空间占位，每个规格的模型都保留了完整的安装基准面、配合参考，在装配体中调用时可直接通过配合参考完成自动装配，大幅提升密集气路的建模效率，所有棱角位置都做了R0.2到R0.5的圆角处理，还原实际机加工后的零件形态，避免模型出现尖锐棱角不符合实际加工工艺的问题，接头表面的纹理、标识位置也按照实物做了还原，可用于设备的可视化渲染、操作手册的配图制作。
