SMC微型卡套管适配接头结构设计

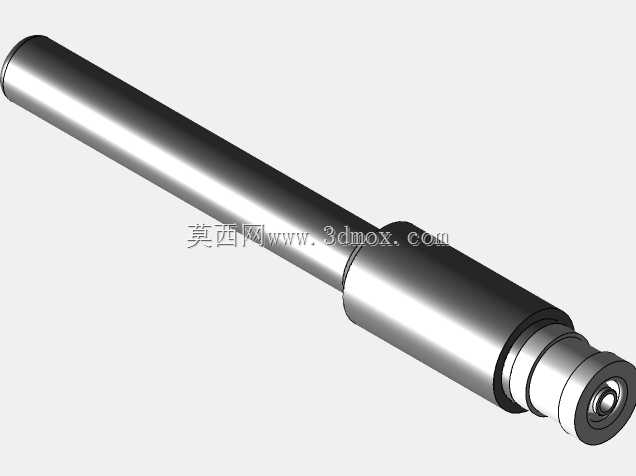

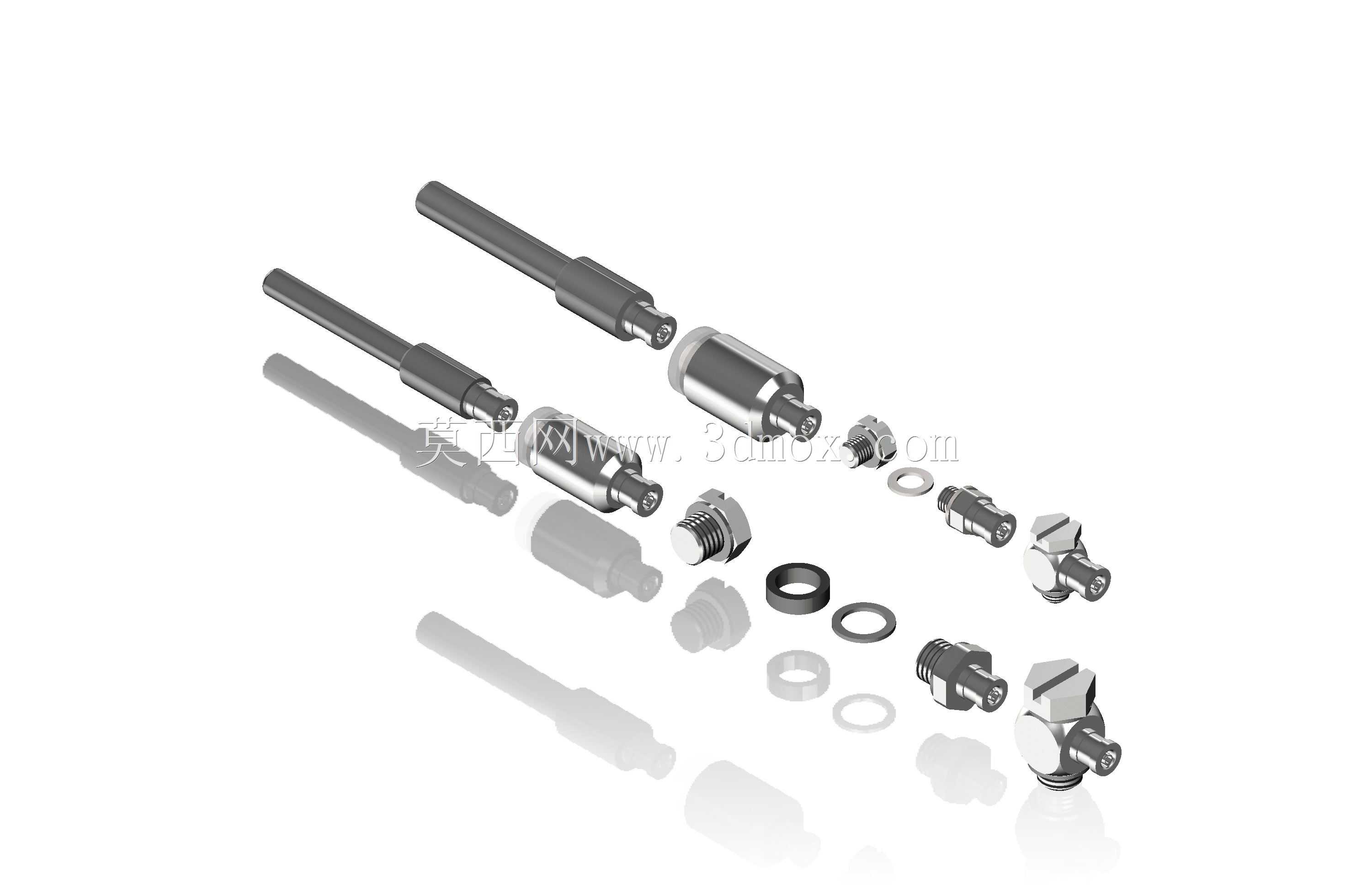

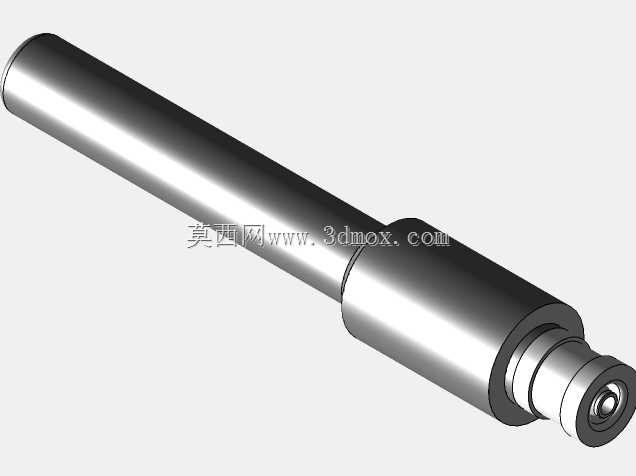

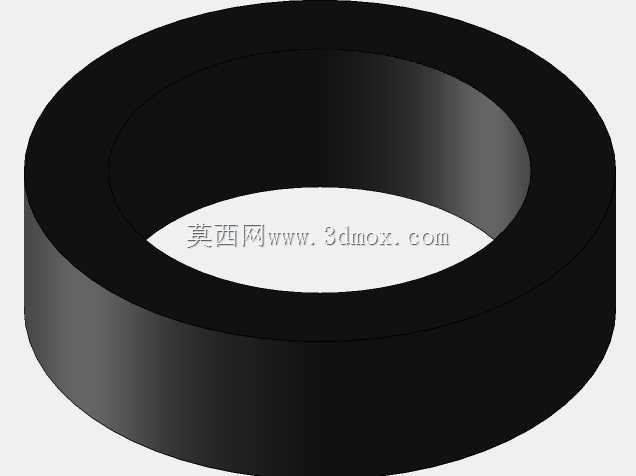

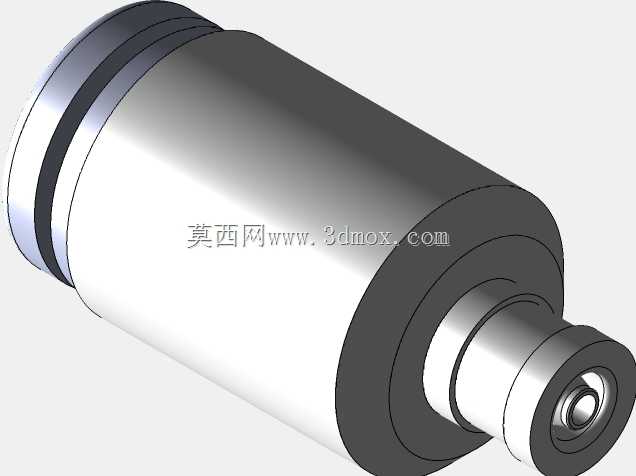

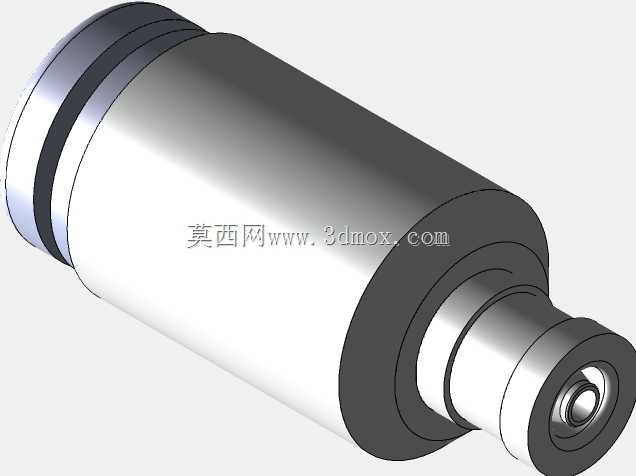

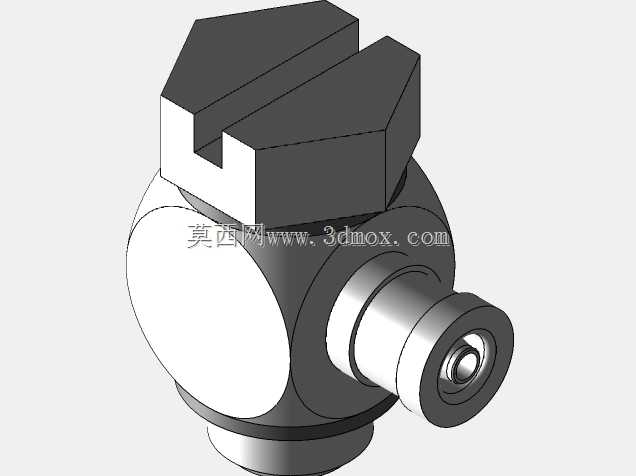

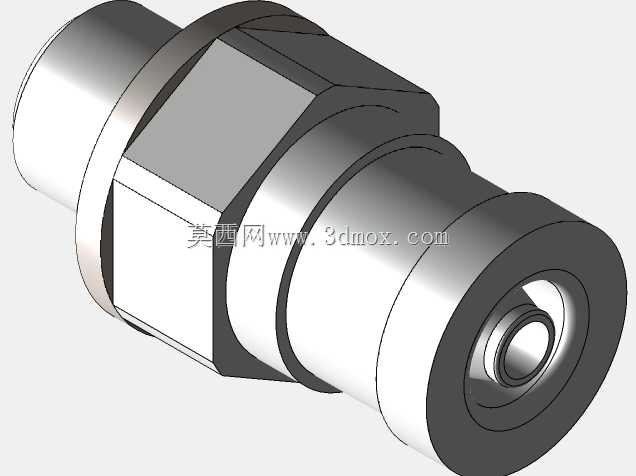

　　这类微型卡套接头主要面向小通径气路、微型流体管路的连接需求，常见于实验室精密分析仪器、半导体封装设备的小气路排布、小型医疗检测设备的流体回路，还有桌面级自动化设备的微型气动控制回路里，这类场景的管路通径普遍在毫米级，常规尺寸的卡套接头不仅安装空间占比过大，拧紧力矩也容易造成细径管路变形，微型接头就是为解决这类小空间、细管路的可靠连接问题设计的。从结构上看，这套接头覆盖了直通外螺纹、直通插管、直角弯头、穿板固定、内螺纹转接等多种连接形式，所有接头的卡套配合段都做了统一的锥面公差设计，卡套采用前刃后导向的结构，拧紧时前刃切入微型管路外壁形成密封，后段的导向段保证卡套不会因为管路过细出现偏斜，避免密封失效。

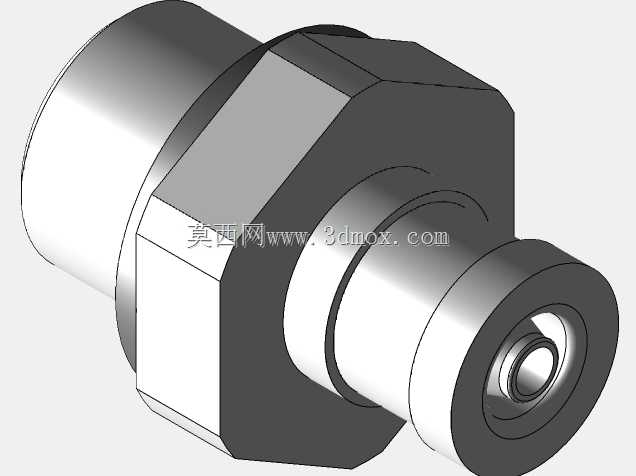

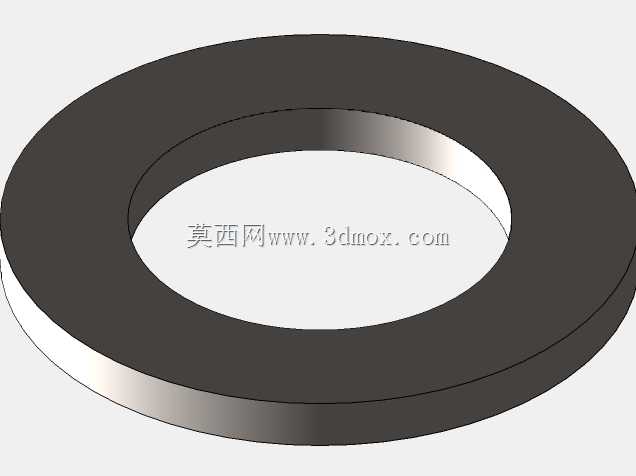

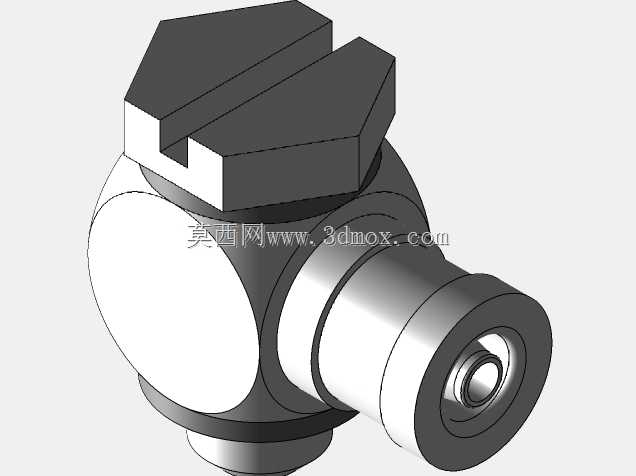

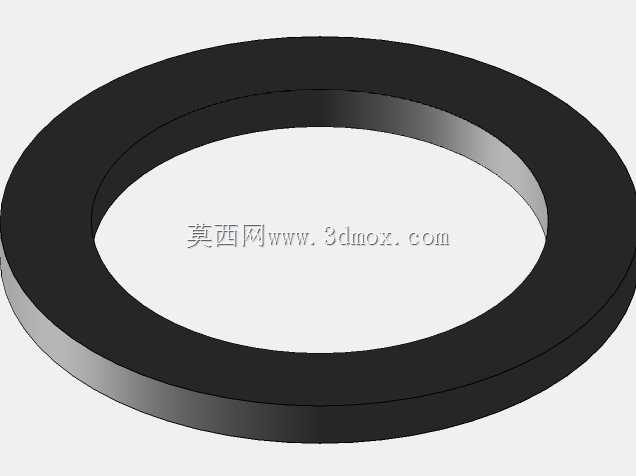

　　设计时首先要考虑的是微型管路的抗变形能力，这类适配微型卡套管的接头，拧紧力矩不能按常规卡套接头的参数设定，所以接头的六角拧动段尺寸做了对应缩小，既保证足够的拧紧受力面，又能让操作人员通过扳手尺寸直观感知力矩上限，避免拧得过紧压裂卡套或者挤扁管路。安装边界上，不同规格的接头轴向安装尺寸从几毫米到十几毫米不等，直角弯头的回转半径控制在极小范围内，在排布密集的微型气路阀岛附近，多个接头并排安装时不会出现扳手空间干涉的问题，穿板型接头的固定螺纹段长度适配1到3毫米厚度的安装面板，面板开孔公差可以放宽到0.1毫米，靠自带的密封垫圈就能实现面板处的密封，不需要额外打胶。不同型号的接头流道都做了等通径设计，不会因为转接出现通径缩颈，

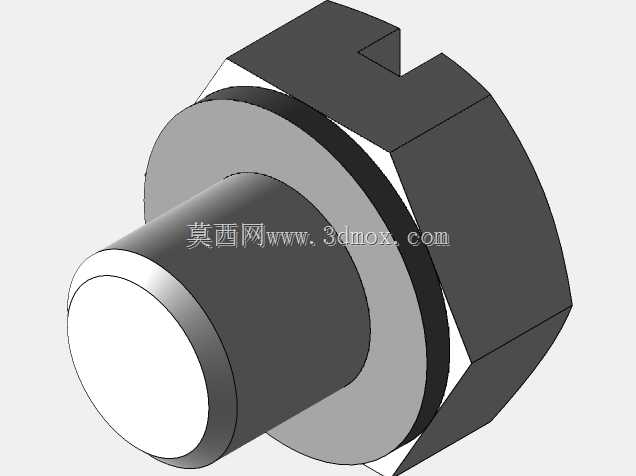

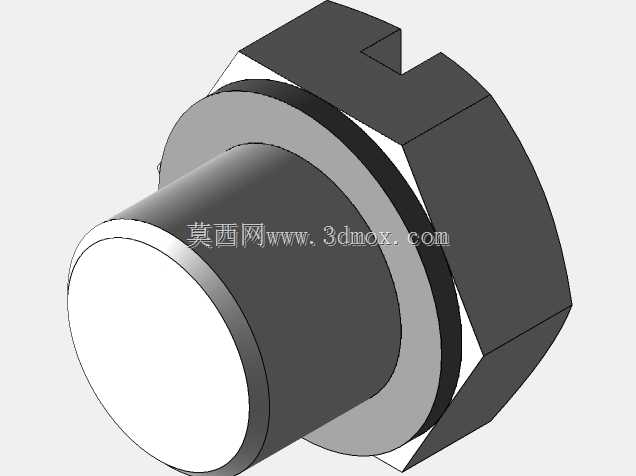

　　在小流量的精密气控回路里，不会因为流道突变造成压力损失波动，影响末端气缸或者传感器的控制精度。接头的所有金属接触面都做了去毛刺处理，尤其是卡套安装的内锥面，粗糙度控制在Ra0.8以下，保证卡套受压变形时能和锥面完全贴合，不会出现微观泄漏通道。外螺纹端的密封形式根据接口尺寸做了区分，小尺寸的外螺纹采用端面密封，靠接头端面的密封垫实现和阀块、设备接口的密封，不需要缠绕生料带，避免生料带碎屑进入微型管路堵塞精密阀件；稍大尺寸的螺纹预留了密封圈安装槽，可以搭配O型圈实现密封。插管端的管路插入深度做了可视化的限位设计，管路插到底后会碰到内部的限位台阶，操作人员不需要额外标记插入深度，就能保证卡套的卡紧位置准确，

　　不会出现管路插不到位导致的拔脱或者泄漏问题。在实际设备维护场景里，这类微型接头可以实现多次拆装重复使用，只要卡套没有出现过度变形，重新拧紧后依然能保证密封性能，不需要每次拆装都更换卡套，降低精密设备的维护成本。针对有洁净要求的应用场景，接头的内部流道做了电解抛光处理，没有卫生死角，不会残留输送介质的杂质，适合洁净气路、微量试剂输送的管路连接。设计建模时，所有接头的配合尺寸都严格遵循对应系列的尺寸规范，卡套的压缩量控制在合理区间，既保证足够的卡紧力，能承受管路的拉扯力，又不会因为压缩量过大导致卡套碎裂，在0到1兆帕的工作压力范围内，都能实现稳定的无泄漏连接。
