欧姆龙小型信号继电器系列结构设计

　　在工业自动化控制回路、测试仪器信号链路、通讯设备信号切换场景里，小型信号继电器的选型与结构适配，往往是决定整套设备控制可靠性的核心细节之一。本次呈现的欧姆龙G5V-1、G6K-2F、YG6K-2、GG6K-2P系列继电器三维结构，完整还原了不同封装规格信号继电器的外形特征、引脚排布与安装边界，能直接为PCB布局、控制柜内部件排布、治具工装设计提供精准的三维参考。

　　从实际工程应用角度看，这类小型信号继电器主要承担小功率信号回路的通断切换、电气隔离、多路信号选通功能，不同于动力回路用的大功率接触器，信号继电器的接触压力更小、切换行程更短，对应的外形尺寸也做了极致压缩，适配高密度安装的电路板场景。做结构设计时，很多工程师容易忽略继电器的实际安装高度、引脚伸出长度、相邻元件的安全间隙，等到打样后才发现元件干涉、引脚焊接长度不足、外壳与周边结构件碰接的问题，这类问题在高密度排布的IO控制板、信号采集板上尤为常见，精准的三维模型能在布局阶段就规避这类低级错误。

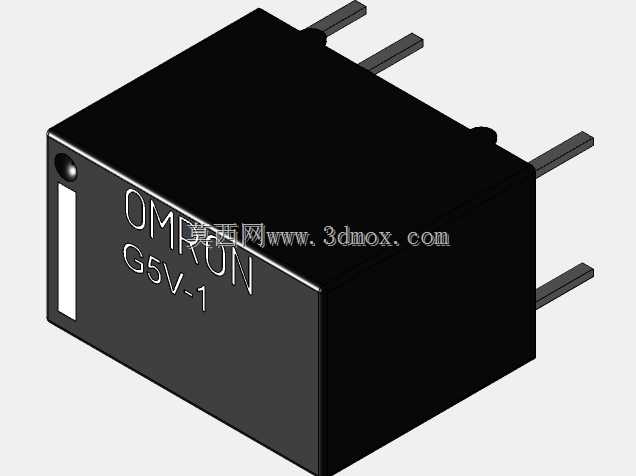

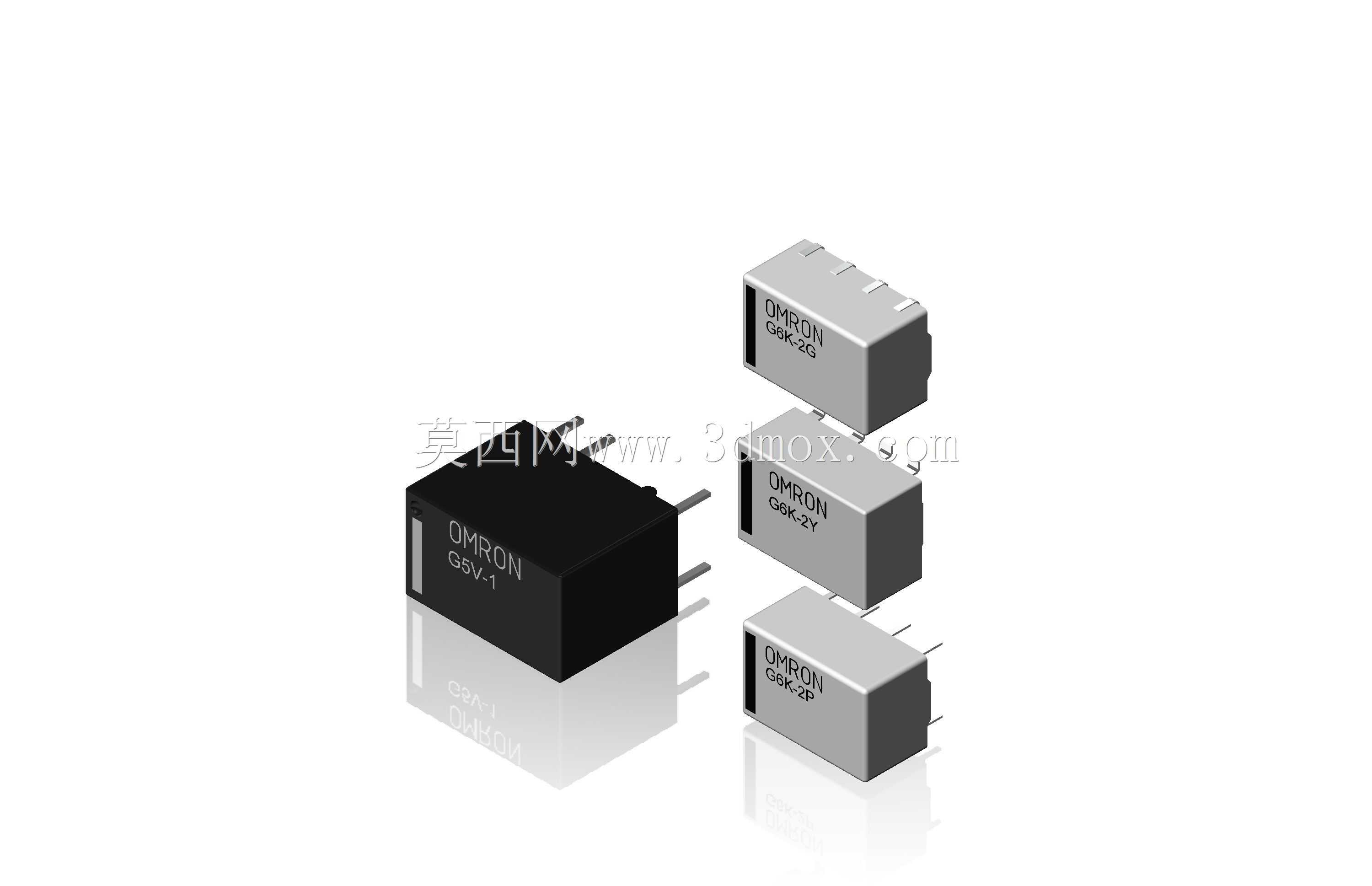

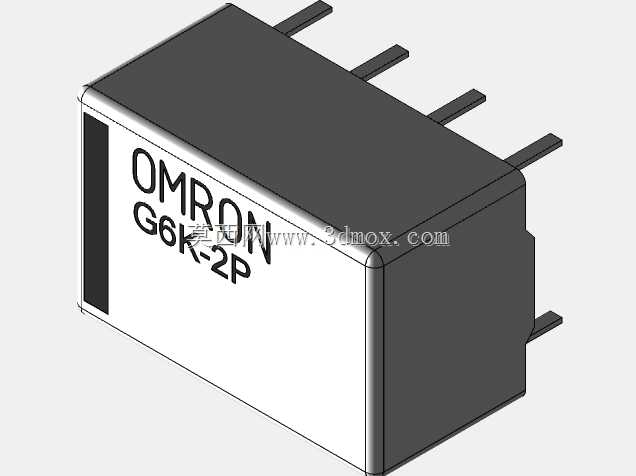

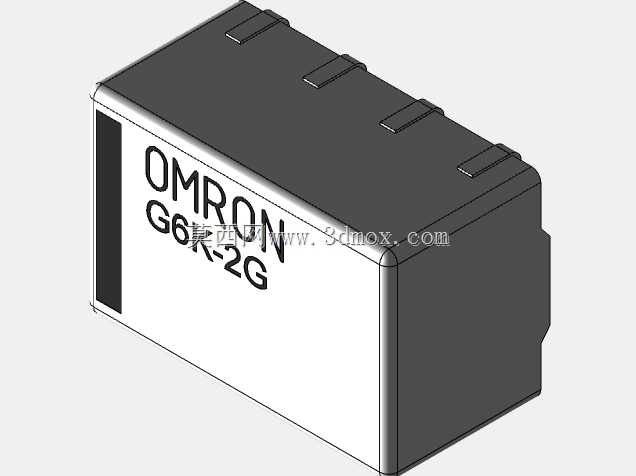

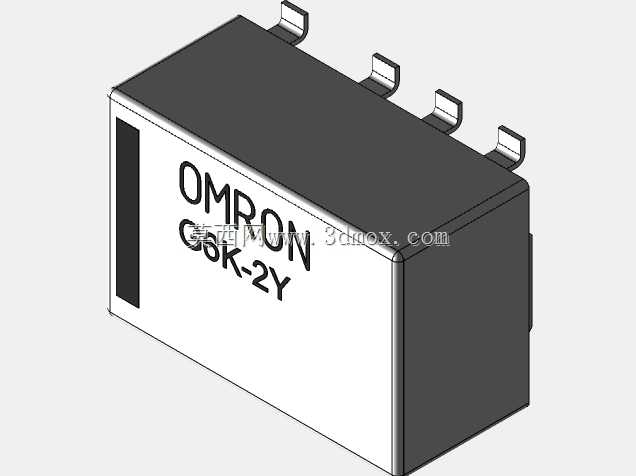

　　从设计思路上看，这几款继电器都采用了塑封外壳包裹电磁线圈与触点组的结构，不同型号对应不同的触点组数与切换容量：G5V-1为单组转换触点结构，整体为直插式方形封装，引脚采用标准2.54mm间距排布，适配通用面包板与常规PCB焊盘设计，外壳侧面印有清晰的型号标识与引脚定义标记，方便生产环节的目视核对；G6K-2F、YG6K-2、GG6K-2P为双组触点结构，整体厚度更薄，部分型号采用表面贴装引脚设计，适配SMT回流焊生产工艺，能大幅提升高密度电路板的生产效率。模型完整还原了不同型号外壳的细微倒角、引脚的弯折角度、外壳表面的标识凹槽位置，甚至连引脚末端的倒角细节都做了还原，能直接用于生成装配干涉检查、装配工艺模拟的参考数据。

　　在安装边界方面，直插型号的引脚伸出PCB板面的长度控制在3.2mm±0.2mm区间，焊接后引脚剪脚预留长度不小于1mm，避免虚焊与焊盘受力开裂；表面贴装型号的引脚共面度误差控制在0.1mm以内，满足SMT贴装的精度要求。不同型号的外壳高度从5.2mm到10.5mm不等，布局时需要在继电器上方预留不小于2mm的散热与操作间隙，避免灌封、涂覆工艺时材料覆盖继电器外壳的排气孔，同时也方便后期维修时的元件拆换。相邻继电器之间的横向间隙建议不小于1mm，避免多继电器同时动作时的电磁干扰，同时也给焊接操作留出足够的烙铁操作空间。

　　在实际选型适配时，还要结合继电器的动作方向考虑抗震性能，这类小型继电器的触点为悬臂式结构，安装方向如果与设备振动方向重合，在高振动工况下容易出现触点瞬间断开的问题，三维模型可以直接导入装配环境中，模拟不同安装角度下的空间占用情况，结合设备整体的振动方向调整元件排布角度，不用等到样机测试阶段再返工调整PCB布局。另外，不同型号的继电器外壳颜色有黑色与浅灰色区分，对应不同的触点材质与线圈电压规格，模型里还原了外壳的颜色差异，能在三维布线阶段就直观区分不同功能回路的继电器，提升整机BOM核对与装配的效率。

　　很多刚入行的结构工程师在做电气元件布局时，习惯调用简化的方块模型代替实际元件模型，往往会忽略引脚的实际位置、外壳的凸起卡扣、标识凹槽这类细节，导致开模后出现结构干涉，或者生产时元件无法顺利插装。这套继电器模型按照实际元件的测绘尺寸1:1还原，所有尺寸公差都控制在工业级建模允许的误差范围内，不管是做PCB的元件封装设计、控制柜的内部排布、测试治具的定位结构设计，都能直接调用，大幅减少反复核对尺寸、调整模型的时间。在做整机的三维布线时，还可以结合继电器的引脚位置，提前规划信号线的走线路径，预留出合适的线长与弯曲半径，避免线束拉扯继电器引脚导致的焊接点脱落问题。
