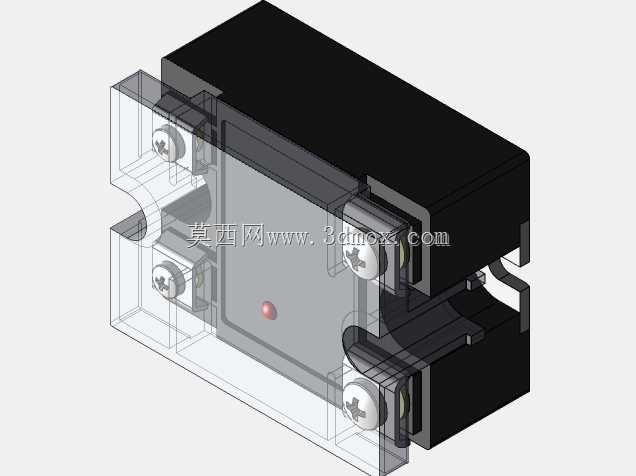

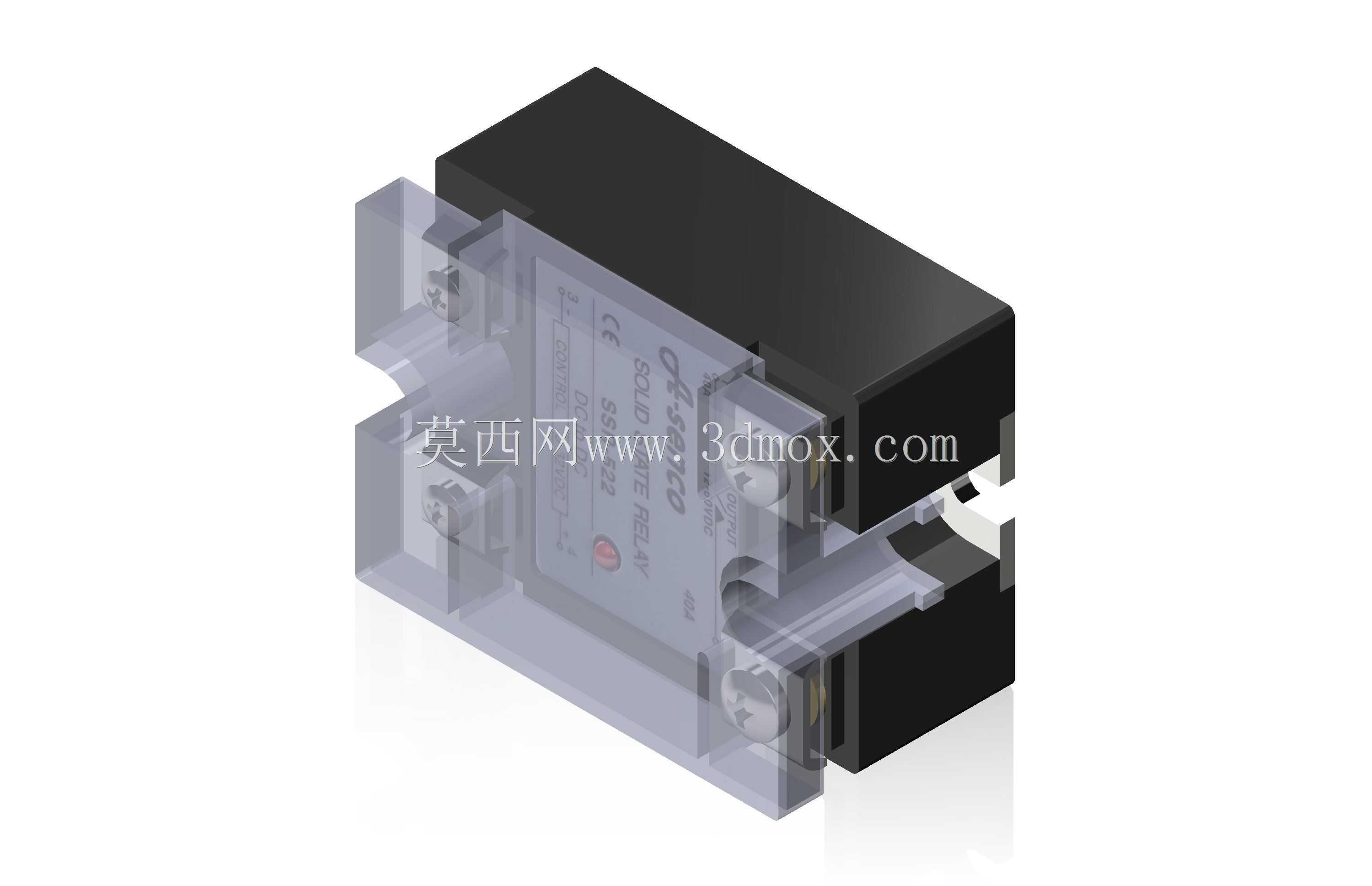

Pohltechnik-A-Senco SSR-522固态继电器结构

　　在工业自动化控制回路、电力电子调控场景中，固态继电器是实现无触点通断控制的核心器件，这款SSR-522型固态继电器的三维结构，完整还原了器件从外部封装到内部核心组件的全部装配关系，能为电气控制柜布局、设备电路集成、非标自动化器件选型提供精准的三维参照。从实际应用场景来看，这类固态继电器常被部署在恒温加热设备的温控回路、自动化生产线的信号切换单元、光伏汇流箱的直流通断模块、注塑机的加热段控制回路中，替代传统电磁继电器实现无电弧、长寿命的通断操作，尤其适合频繁通断、对电磁干扰有一定控制要求的工业现场，相比触点式继电器，它没有机械磨损带来的寿命衰减，也不会在通断瞬间产生触点拉弧，能适配粉尘、轻微振动的工业车间安装环境。

　　从产品功能特性来看，这款固态继电器采用输入输出光电隔离的结构设计，控制侧与负载侧完全电气隔离，控制端仅需毫安级的直流驱动信号，就能实现负载侧大电流回路的通断控制，输入端适配常规PLC输出的直流控制电平，不需要额外加装中间继电器做信号中转，能简化控制柜内部的接线层级。负载侧的导通模块采用功率半导体器件封装，导通压降低，工作过程中自身发热量可控，配合外壳的散热结构设计，能在额定负载下长期稳定运行，不会出现触点氧化、接触不良的传统继电器常见故障。器件的外壳采用阻燃工程塑料注塑成型，外壳的卡扣结构与内部灌封层配合，能实现IP20以上的防护等级，避免车间内的金属碎屑、浮尘落入器件内部造成极间短路，透明的上盖区域可以直接观察内部印制板上的状态指示灯，在设备调试、故障排查时，不需要拆卸器件就能直接判断控制信号是否正常输入、负载侧是否处于导通状态，大幅降低现场运维的排查难度。

　　从设计思路层面拆解，这款器件的结构设计充分平衡了安装便利性、散热效率与电气安全三重需求：主体的黑色散热基座采用高导热工程塑料与内嵌金属散热层的复合结构，既保证了器件整体的绝缘性能，又能将功率器件工作时产生的热量快速传导到安装面，通过安装导轨或者安装背板辅助散热；两侧的接线端子区域做了内凹式设计，接线完成后导线的金属部分完全隐藏在端子护罩内部，避免相邻端子间的导线裸露造成爬电距离不足，端子的螺丝采用防脱落设计，装配接线时不会出现螺丝掉落进控制柜内部的隐患；输入与输出端子做了明确的区域划分，分别布置在器件的两端，接线时能清晰区分控制回路与负载回路，减少现场接线的错接概率。器件的底部集成了标准DIN导轨安装卡扣，能直接卡装在电气柜通用的35mm标准导轨上，不需要额外打孔安装固定，同时卡扣上预留了手动解锁拨片，后期维护更换器件时，只需要拨动拨片就能将器件从导轨上取下，不需要拆卸周边的其他电气元件。

　　从外形尺寸与安装边界来看，这款固态继电器的整体外形为规整的长方体结构，宽度适配常规导轨安装的电气元件模数，在做电气柜布局排布时，可以和断路器、端子排、开关电源等标准导轨器件并排安装，预留的接线空间符合电气安装规范的安全距离要求，器件的高度方向不会超出柜内常规的走线槽安装高度，不会干涉柜内门板的闭合。安装时需要注意，器件的散热面需要紧贴安装背板或者预留足够的对流散热空间，当负载电流达到额定值的80%以上时，建议在器件的散热基座上加装辅助散热片，保证器件核心的功率半导体结温处于安全工作区间。三维模型完整还原了器件的所有外部特征，包括端子的螺丝位置、卡扣的结构尺寸、外壳的加强筋位置、指示灯的开孔位置，在做控制柜三维布局时，可以直接调用这个模型做干涉检查，提前预判接线空间、安装间隙是否满足装配要求，避免实际装配时出现器件与走线槽、其他元件干涉的问题，也能提前核算柜内的散热空间是否满足整柜器件的发热总量需求。对于做电力控制设备开发的结构工程师来说，这个模型还能作为固态继电器类器件的结构设计参考，对比不同品牌同规格器件的结构差异，优化自研器件的安装结构、散热路径与接线便利性。
