通孔安装式温湿度数字传感元件结构设计

　　在工业环境监测、暖通空调控制、消费电子温湿度管控、农业大棚环境采集这类场景里，插装式温湿度传感器的选型一直要兼顾安装可靠性、信号稳定性与空间适配性，这款Sension-SHT75对应的通孔安装温湿度传感结构，就是针对插装式PCB布局做的适配设计。从实际使用场景来看，这类传感器常被布置在设备控制板的边缘位置，感应端需要伸出PCB板面一定距离，避免板上发热元件的温度辐射干扰测量精度，同时插装引脚要能兼容常规波峰焊工艺，不需要额外做特殊治具就能完成批量焊接。

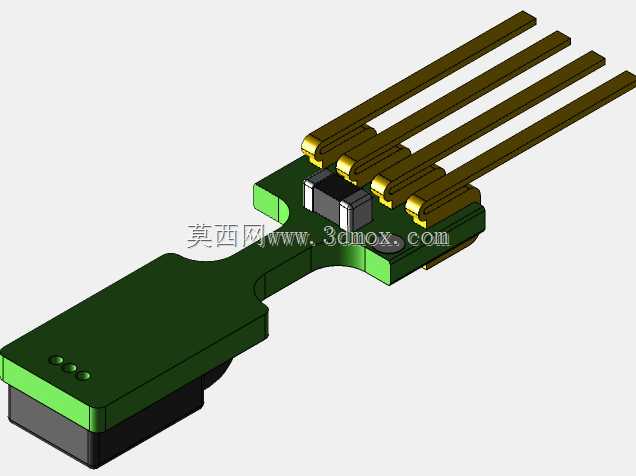

　　从功能特性上看，这款传感元件支持0到100%RH全量程湿度检测，温度检测通道覆盖常规民用与工业通用环境区间，数字输出模式不需要额外搭配AD转换电路，能直接通过单总线协议和主控芯片通讯，8秒的响应周期适配绝大多数非高速动态温变场景的采集需求，不需要做额外的信号补偿电路就能满足常规测量精度要求。设计上特意将感应探头部分和引脚安装段做了阶梯式结构区分，绿色PCB基材的主体段承载核心传感芯片与外围校准电路，前端伸出的浅灰色感应区域做了透气防护设计，既能让空气流通接触传感核心，又能阻挡焊接过程中的助焊剂飞溅、现场使用时的粉尘侵入，避免感应元件被污染导致测量漂移。

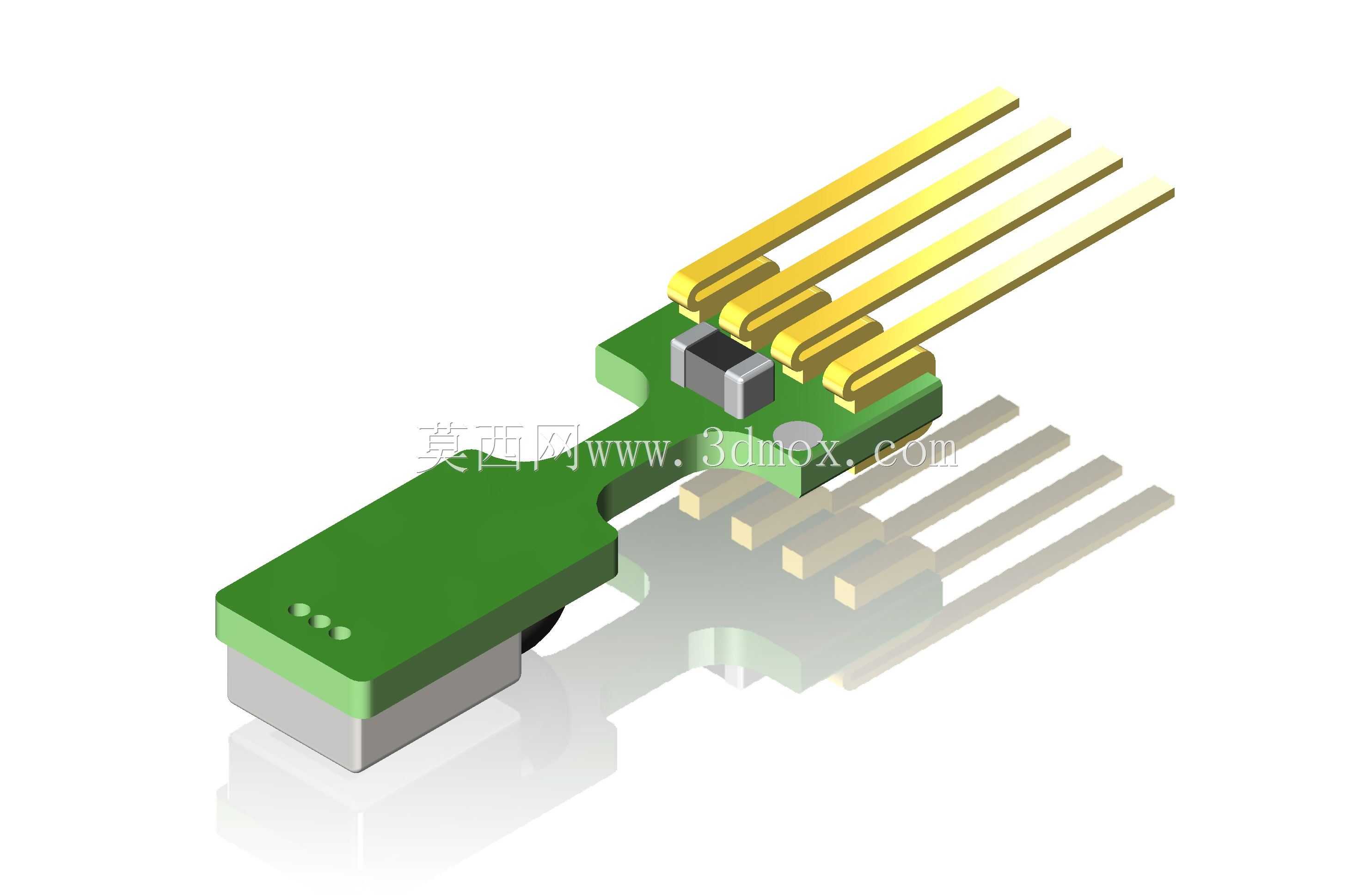

　　外形尺寸与安装边界的处理上，四根平行直插引脚采用标准2.54mm间距设计，完全兼容通用通孔PCB的焊盘布局，引脚伸出长度适配1.6mm标准厚度PCB的波峰焊吃锡要求，焊接后引脚露出板面的长度控制在常规剪脚工艺的处理范围内，不需要额外定制剪脚治具。主体PCB部分的宽度控制在10mm以内，长度方向从引脚根部到感应端头部的尺寸刚好适配多数控制板边缘的安装空间，不会和相邻的接插件、电容等元件产生结构干涉。感应端的厚度比PCB主体略薄，安装后伸出PCB下板面的距离刚好能避开板底的走线与贴片元件，同时保证感应面和外部空气充分接触。

　　设计思路上没有采用多余的外壳包裹结构，直接利用PCB基材本身的结构强度做支撑，既压缩了整体元件体积，又降低了额外外壳带来的热传导干扰——如果采用金属外壳包裹，很容易将板上其他元件的热量传导到传感核心，导致温度测量值偏高，而采用PCB基材加局部防护的结构，既能保证结构强度满足插装过程的受力要求，又能减少热传导带来的测量误差。引脚部分做了局部加厚镀金处理，既提升了焊接的润湿性，又能在长期使用过程中避免引脚氧化导致的接触不良，适配工业场景下长时间连续运行的可靠性要求。

　　在实际选型建模过程中，需要特别注意感应端的避让空间设计：在PCB布局时，感应端正前方15mm范围内不能布置高大元件，避免阻挡空气流通导致响应速度变慢；焊接过程中要注意感应端不能接触到波峰焊的锡流，也不能让助焊剂蒸汽直接喷射到感应面上，否则会堵塞感应面的透气孔隙，造成测量失准。建模时还原的引脚弯折角度、PCB阶梯过渡位置的圆角处理，都是为了避免安装过程中出现应力集中，防止PCB基材在插装受力时出现开裂，同时也能减少焊接过程中的热应力对核心传感芯片的冲击。

　　这类插装式温湿度传感器的三维结构建模，核心要还原的不只是外形尺寸，更要把安装边界、干涉区域、工艺适配的结构细节都准确呈现，这样在做PCB布局、整机结构设计的时候，才能提前预判安装风险，避免后期打样出现元件干涉、焊接不良、测量精度受干扰这类问题。比如很多新手工程师在建模时容易忽略引脚的实际粗细和焊盘的匹配关系，或者没有预留感应端的空气流通空间，导致实际生产出来的设备温湿度测量偏差大，甚至出现元件插装不到位的问题，而准确的三维模型能在设计阶段就把这些问题规避掉，减少打样迭代次数。
