ABB-TTF300温度指示变送器结构设计

　　在流程工业的现场检测环节，温度参数的精准变送直接决定整套控制系统的调节精度，这款温度指示变送器的结构设计，完全围绕工业现场的复杂工况展开。从实际应用场景来看，这类变送设备常部署在化工反应釜旁的管线节点、热电厂的蒸汽输送管段、水处理系统的换热单元出口，既要耐受现场的管线振动、环境温湿度波动，还要兼顾现场巡检人员的快速读数需求，因此结构上做了一体化的表头与接线端整合设计。

　　设备的核心用途是将前端测温元件采集的电阻或毫伏信号，转换为标准工业信号远传至控制室，同时自带的现场指示模块可让巡检人员无需手持额外测温设备，就能直接读取当前测点的温度数值，省去了开盖接线、外接调试设备的步骤。从功能特性的结构落地来看，上部的电气接线端采用了斜向出线的防水接头设计，接头的密封锥面可适配常规的工业铠装线缆，拧紧后能达到IP65级别的防护能力，避免现场的凝露、粉尘进入接线腔造成信号短路；接线腔与下部的变送模块腔之间做了密封隔断，即使接线端出现少量渗水，也不会影响核心电路的正常工作。

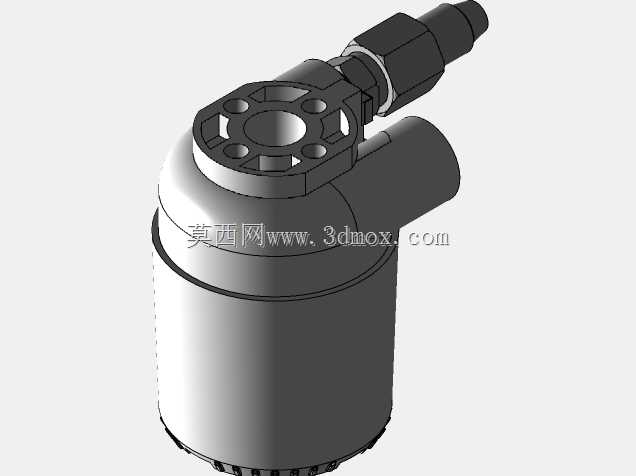

　　设计思路上没有采用常规的圆柱直筒式表头，而是在指示端的上部做了带安装孔的法兰凸台结构，四个均布的安装孔可直接适配现场的壁挂安装支架或是管线安装卡箍，不需要额外加装转接板，减少了安装环节的配件数量。表头的圆柱外壳采用了等壁厚设计，壁厚均匀适合压铸成型，外壳的下部做了轻微的收腰过渡，既可以提升外壳的结构强度，抵抗现场的轻微磕碰，也能让整体视觉上更协调，不会出现直筒结构的笨重感。侧面的指示窗采用了嵌入式的透明视窗，视窗与外壳之间加了一圈密封橡胶圈，视窗的角度刚好对应巡检人员站立时的视线高度，不需要刻意弯腰或抬头就能清晰读取表盘数值。

　　从安装边界尺寸来看，整体的径向最大尺寸集中在中部的圆柱腔体，上部的接线端径向尺寸小于腔体直径，下部的测温元件连接端采用了标准的螺纹接口，可直接拧入现场的温度传感器保护套管，不需要额外的转接头。安装时需要预留的操作空间主要集中在接线端的斜上方，方便线缆的穿入与接线端子的紧固，侧面不需要额外预留操作空间，因此可以密集部署在管线排布紧凑的管廊区域，不会和相邻的压力变送器、流量检测部件出现安装干涉。

　　结构细节上，上部法兰凸台的安装孔做了沉孔设计，固定螺丝拧入后不会突出法兰表面，避免积灰积水；接线端的防水接头采用了阶梯式的密封结构，可适配不同外径的铠装线缆，不需要更换接头就能匹配现场常用的线缆规格。变送模块的固定座设计在腔体内部的中心位置，四周预留了足够的走线空间，现场更换模块时不需要拆除整个表头，只需要打开上部的接线腔盖就能完成模块的插拔更换，大幅缩短了现场维护的停机时间。考虑到工业现场的电磁干扰问题，整个金属外壳做了连续的导电连接设计，安装后可直接通过安装支架接地，不需要额外加装接地导线，就能满足工业现场的电磁兼容要求，避免变频器、大功率电机的电磁干扰影响温度测量的准确性。
