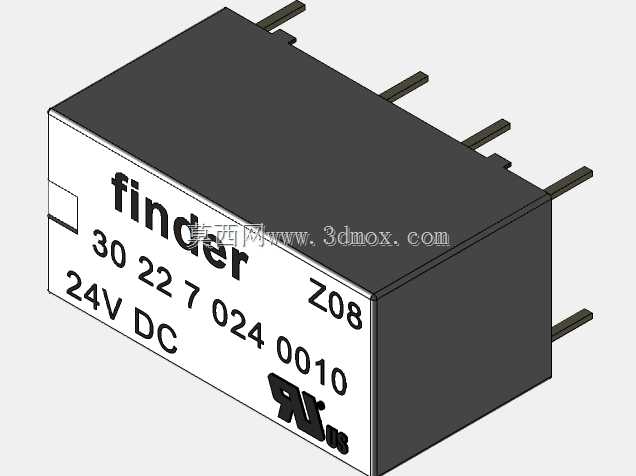

Finder 30系列24V直流工业继电器

　　这款小型电磁继电器是工业控制回路里的常用基础元件，日常在低压控制柜、分布式IO模块、小型自动化设备的信号转接、小功率负载通断场景里随处可见，24V直流线圈的供电规格刚好匹配绝大多数工业PLC、工控板的输出驱动等级，不用额外做电压转换就能直接接入控制回路，省去了额外的电源适配环节。做PCB布局的时候最头疼的就是元件尺寸和实物对不上，要么引脚间距错了打样回来插不进去，要么本体高度超了和外壳干涉，这个模型在建模的时候就完全对标实物的安装边界，引脚的伸出长度、相邻引脚的中心距、本体的长宽高尺寸都和实际量产元件保持一致，直接导入KiCad做PCB布局的时候，能直接把封装匹配的问题提前规避掉，不用等拿到实物再反复核对尺寸改板。从结构上看，

　　这款继电器采用直插式引脚设计，五个引脚的排布对应单组转换触点的接线定义，线圈引脚和触点引脚的间距做了足够的电气间隙设计，哪怕是在潮湿、多粉尘的工业现场使用，也能减少引脚间爬电导致的误触发风险。本体外壳采用阻燃工程塑料材质，表面印刷的型号、线圈电压参数清晰，在做整机BOM核对、生产装配的时候，工人能快速识别元件规格，避免装错型号。日常选型的时候，很多工程师容易忽略继电器的本体占用空间，尤其是在高密度安装的IO端子台、小型控制盒内部，往往差个几毫米就会导致相邻元件干涉，这个模型把外壳的倒角、引脚的弯折角度都做了还原，在做三维装配校验的时候，能准确模拟元件插装后的实际占用空间，提前排查和周边接插件、电容、电阻等元件的干涉问题。

　　在实际应用里，这类继电器主要用来把PLC输出的弱控制信号，转换为能驱动小型电磁阀、指示灯、中间继电器线圈的通断信号，触点的载流能力足够应对常规的小功率负载，线圈侧的功耗控制在合理范围，长时间通电工作也不会出现过度发热的情况。建模的时候没有做多余的细节冗余，去掉了对装配、布局没有影响的内部结构，保留了所有和安装、干涉校验相关的外部特征，既保证了模型尺寸精度，又不会让文件过大影响PCB设计软件的运行流畅度。引脚的截面尺寸、伸出PCB板面的高度都和实物一致，在做焊盘设计的时候，可以直接参考模型的引脚尺寸确定焊盘的孔径和焊盘大小，避免出现焊盘过小焊接困难、或者焊盘过大连锡的问题。很多新手工程师在做控制板设计的时候，

　　经常随便找个通用继电器模型凑数，结果打样回来要么继电器装不进去，要么外壳和旁边的端子顶住，最后只能飞线或者磨外壳，既影响生产效率又留下质量隐患，这个针对特定型号做的等尺寸模型，就能完全避免这类问题。另外在做整机三维布线的时候，继电器的顶部空间预留也很重要，这个模型准确还原了本体的顶部高度，在设计线槽、走线高度的时候，能准确计算出线束和继电器顶部的安全距离，避免线束压在继电器外壳上，长期震动磨损绝缘层导致短路。外壳侧面的定位凸起结构也做了还原，部分带继电器插座的安装场景里，这个凸起是和插座卡槽配合定位的，尺寸准确的话就能保证继电器插装到位，不会出现松脱接触不良的情况。
