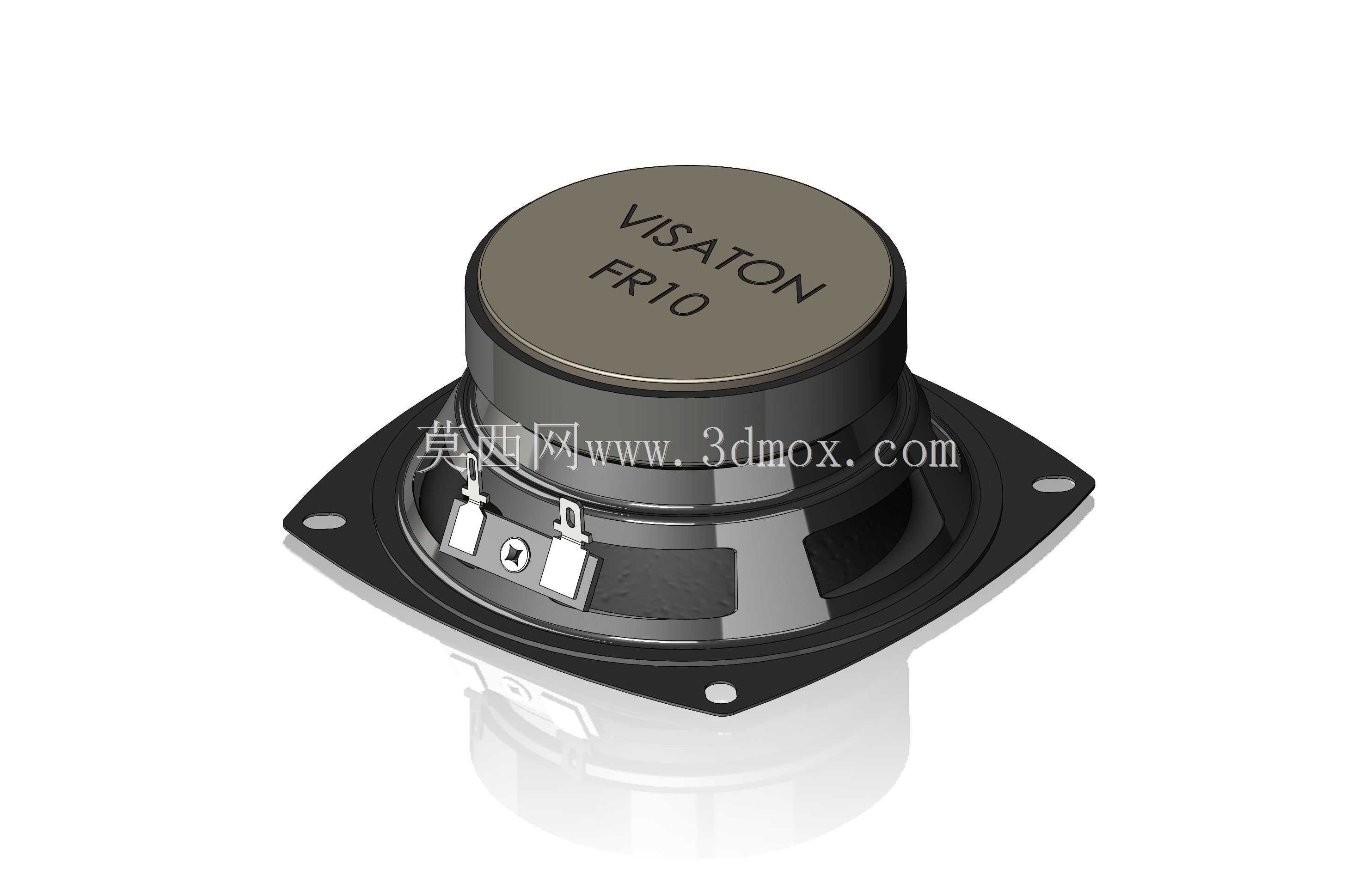

VisatonFR10全频扬声器结构设计

　　这款全频扬声器单元的结构设计，首先围绕小空间音频回放场景的安装适配展开，方形带安装耳的盆架结构，四个角预留的沉头安装孔位，能够直接适配嵌入式面板安装、小型箱体开孔固定两种主流装配方式，安装耳的厚度经过受力校核，在拧紧固定螺丝时不会出现盆架形变，避免磁路偏移带来的擦圈问题。从实际应用场景来看，这类8欧姆阻抗的小尺寸全频单元，常被用于桌面迷你音箱、嵌入式背景音乐终端、便携扩音设备、仪器内置报警发声模块等场景，不需要额外搭配分频器即可覆盖80赫兹到20000赫兹的音频范围，能够大幅简化配套音频设备的电路结构，降低整体设计成本。

　　在功能特性层面，单元采用对称式磁路结构设计，磁钢与T铁、华司的同轴度公差控制在0.05毫米以内，保证音圈在磁隙中上下运动时不会出现偏磨，30瓦的额定功率承载能力，能够满足近场听音场景下的声压输出需求，振膜采用复合纸基材质搭配阻尼涂层，在中高频段的频响曲线平直度表现优异，不需要额外的高音单元补充即可实现全频段覆盖，折环采用耐老化的橡胶材质，长期使用后不会出现硬化开裂问题，能够适应-20℃到60℃的工作环境温度范围，适配不同场景下的使用需求。

　　设计思路上，这款单元优先考虑了装配兼容性与声学性能的平衡，盆架采用一体冲压成型的钢结构，表面做黑色哑光喷塑处理，既能够屏蔽外界电磁干扰对音圈信号的影响，也能避免金属表面反光带来的外观突兀问题，接线端子采用快插式焊片结构，支持焊接与插簧两种接线方式，在批量生产装配时能够大幅提升接线效率，端子旁标注的正负极标识清晰，能够避免装配时出现相位接反的问题。振膜中心的防尘帽采用与振膜同材质的设计，能够避免灰尘进入磁隙影响音圈运动，同时也能优化高频段的声波扩散角度。

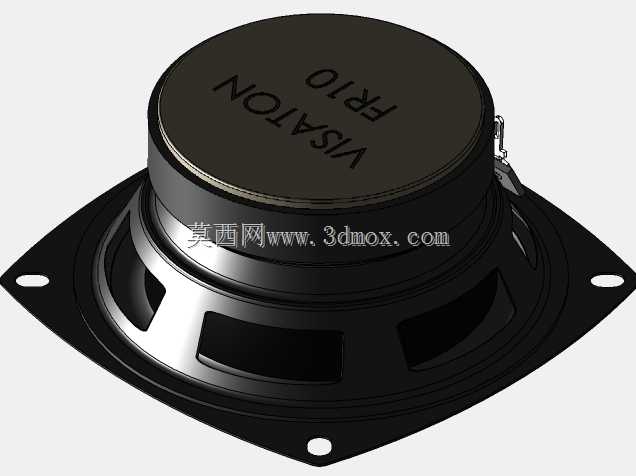

　　从安装边界尺寸来看，方形盆架的外轮廓尺寸适配常见的3英寸单元安装开孔，安装孔的中心距经过标准化设计，能够直接替换同规格的其他全频单元，不需要重新修改安装面板的开孔尺寸，单元的整体高度控制在较低水平，能够适配厚度有限的薄型箱体安装需求，磁钢部分的外径小于盆架的内圈尺寸，在箱体内部安装时不会与内部的加强筋、接线柱等结构产生干涉。盆架底部的镂空结构，能够平衡振膜前后的空气压力，减少低频段的声短路问题，同时也能在单元工作时帮助音圈散热，提升长时间大功率工作下的可靠性。

　　在细节结构处理上，音圈采用耐高温的骨架材质，在大功率输入时不会出现骨架形变导致的音圈散圈问题，定心支片的顺性经过反复调校，保证振膜运动时的线性度，降低大动态下的失真表现，弹波的固定位置与盆架、磁路的连接点做了加固处理，长期大振幅运动下不会出现脱胶问题。单元的整体重量控制合理，在便携设备中使用时不会带来过多的重量负担，同时足够的结构重量也能减少工作时的自身振动，避免振动传递到安装面板上产生多余的谐振。这类全频单元的三维结构建模，需要重点还原磁路部分的同轴度关系、盆架安装孔的位置公差、接线端子的尺寸细节，在做配套箱体设计或者设备集成时，能够直接调用模型做干涉检查，提前规避装配时的尺寸冲突问题，减少实物打样的迭代次数。
