Cliff品牌6.35mm音频电话插孔连接件

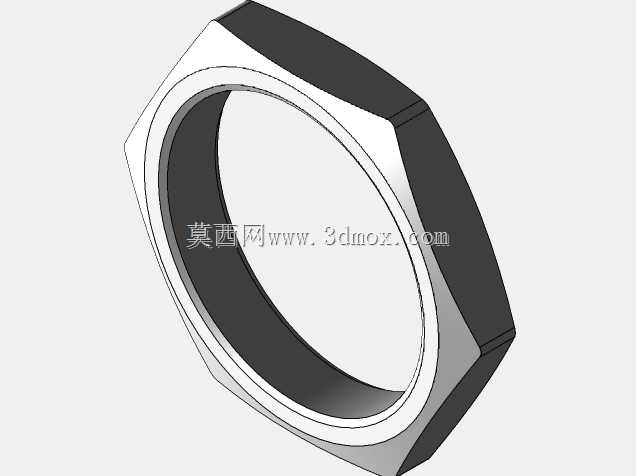

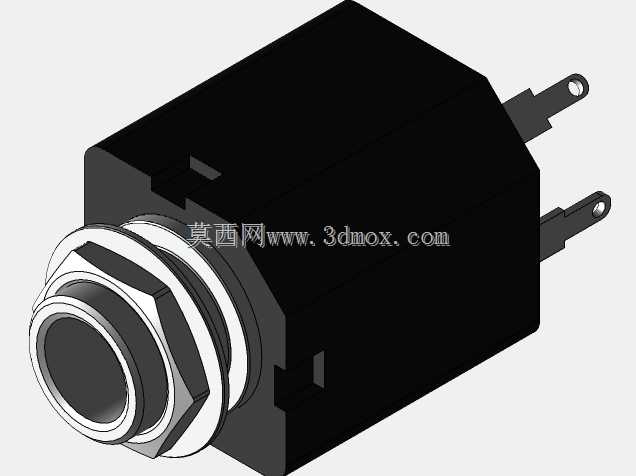

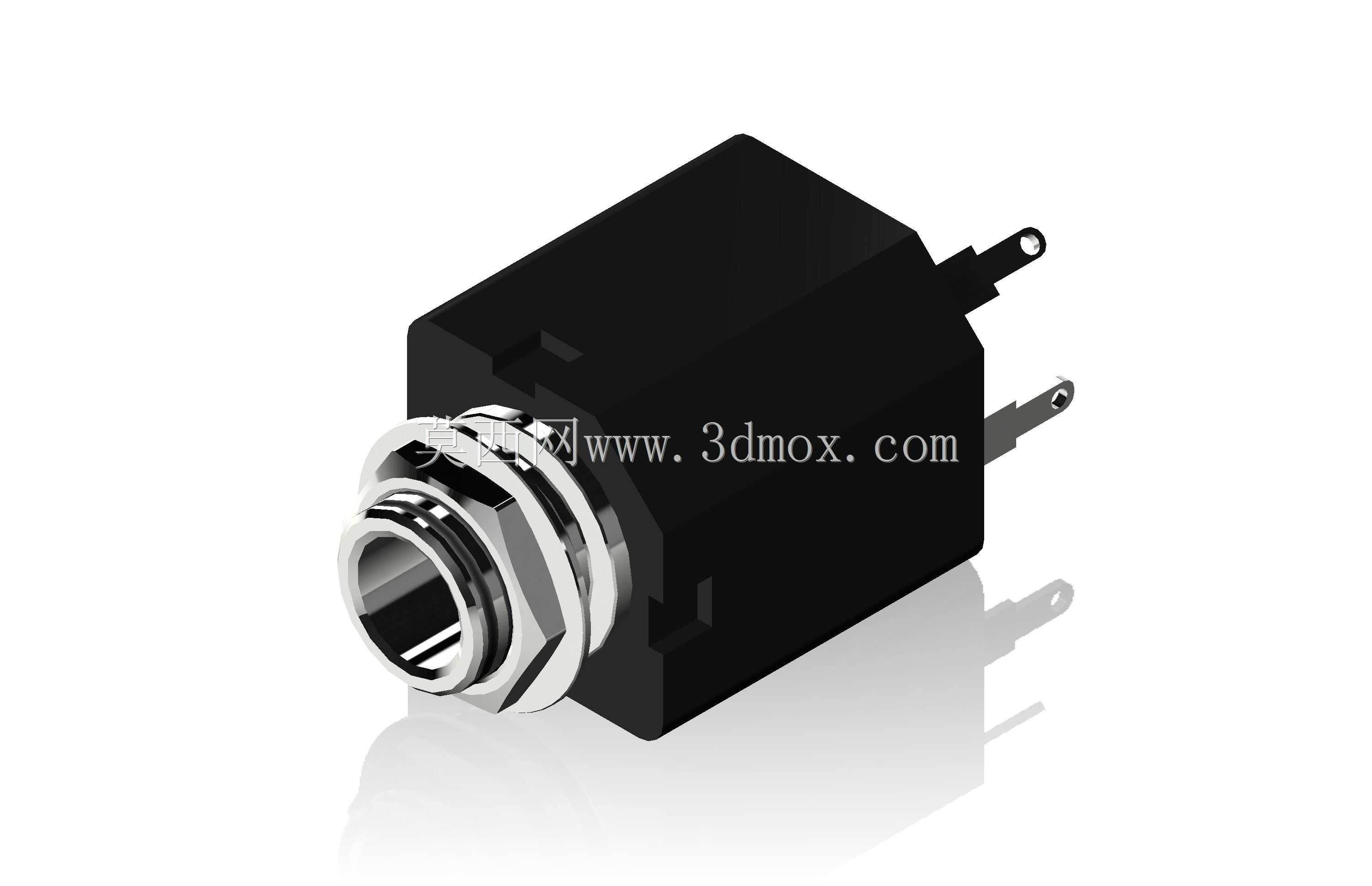

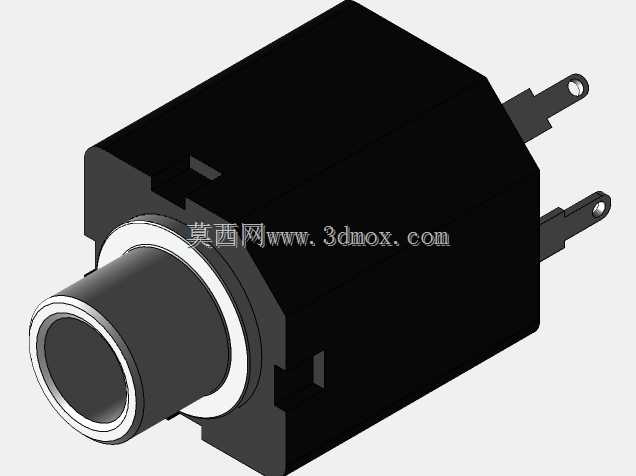

　　弹片采用高弹性铜合金材质，表面做镀镍处理，既保证插拔时的接触压力稳定，又能抵御日常使用中的氧化腐蚀，降低接触电阻波动带来的信号损耗。前端的插接入口做了导向倒角，插头插入时可以顺着倒角滑入接触腔，不会出现插头顶住外壳边缘无法插入的情况，金属外圈做了滚花处理？不对，这款的金属外圈是光滑的镀镍层，搭配锁紧螺母安装后，金属部分可以和设备面板的接地层连通，起到电磁屏蔽的作用，避免外界电磁干扰串入信号回路，这一点在专业音频设备里尤其重要，能有效降低底噪和电流声。引脚部分采用直插式焊片设计，两个固定引脚分别对应信号回路的不同触点，焊片表面做了镀锡处理，手工焊接或者波峰焊都能保证焊锡浸润良好，不会出现虚焊的问题，引脚的伸出长度刚好适配常规1.日常做音频设备、通讯终端的结构设计时，这类6.35mm规格的插孔是绕不开的连接件，很多人习惯叫它大三芯插孔或者电话插孔，最早这类接口确实是用于老式人工交换台的电话线路插接，后来因为接触可靠性高、插拔寿命长，慢慢普及到专业音频设备、工业通讯终端、测试仪器的信号传输场景里。做结构选型的时候，首先要卡准安装边界，这款插孔采用面板螺纹安装结构，前端的金属套带有外螺纹，搭配配套的六角螺母和防松垫片，可以直接固定在设备面板的开孔上，面板开孔直径要匹配金属套的外径，预留0.1-0.2mm的装配间隙，避免安装时挤压金属套导致内部插芯偏移。从结构设计来看，这款插孔的外壳采用阻燃黑色工程塑料注塑成型，外壳内部包裹着金属接触弹片，

　　6mm厚度的PCB板安装，焊接时不需要额外剪脚，也不会因为引脚过长导致和其他元件发生干涉。实际应用场景里，这类插孔除了用在调音台、功放、电声乐器这类音频设备上，也会用在工业对讲机、老式调度通讯终端、测试仪器的信号输入输出端口，相比3.5mm的小型插孔，6.35mm规格的插孔接触面积更大，能通过的信号电流更高，插拔寿命也更长，频繁插拔的场景下不容易出现接触不良的问题。做三维建模的时候，要重点还原几个关键尺寸：前端插接孔的内径尺寸要严格匹配6.35mm插头的公差，内部弹片的位置要保证插头插入后三个触点（如果是立体声版本）能分别对应接触，不能出现错位；安装螺纹的螺距、螺母的对边尺寸要准确，不然生成工程图后加工出来的面板开孔会装不上；

　　后端引脚的间距、伸出长度要和PCB封装对应，避免Layout完成后出现元件无法贴装的问题。另外还要注意，插孔的整体深度要算准，安装到设备面板后，后端的引脚和外壳不能和设备内部的其他结构件、电路板发生碰撞，尤其是在紧凑型设备里，要预留出焊盘和走线的空间，不能把插孔贴到其他元件表面。从功能特性来说，这款插孔自带常闭触点结构？不对，看这款的引脚是两个直插脚，应该是单声道的两芯结构，插头插入时会自动断开设备内部的扬声器回路，切换到外接耳机或者外接信号线路，这个结构是靠内部的弹片形变实现的，建模的时候要把弹片的活动行程预留出来，不能把内部结构做成完全刚性的，不然做装配干涉检查的时候会误报。外壳的塑料部分做了加强筋设计，

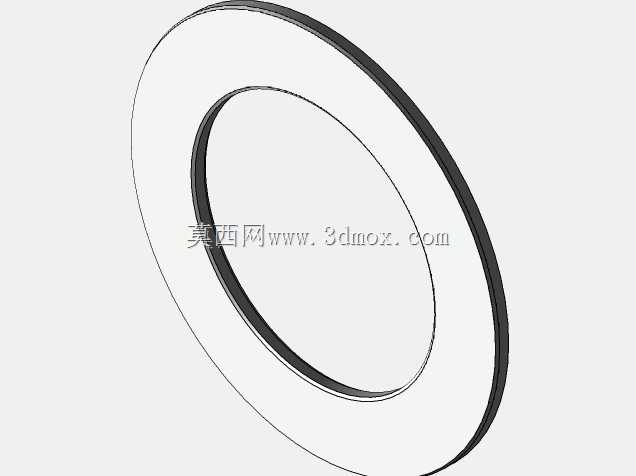

　　在引脚和外壳连接的位置加厚了塑料壁厚，避免焊接时受热或者插拔时受力导致外壳开裂，金属安装套和塑料外壳之间做了卡扣结构，装配后金属套不会从塑料外壳里脱出，哪怕频繁插拔插头，金属套也能牢牢固定在外壳上，不会出现转动或者移位的问题。实际选型的时候还要注意，这类插孔的接触电阻一般要控制在20毫欧以内，绝缘电阻要大于100兆欧，耐压能承受500V交流电压不击穿，这些电气参数虽然在三维模型里体现不出来，但结构设计时要保证内部触点之间的绝缘距离足够，塑料外壳的绝缘性能满足要求，不能因为结构设计导致电气间隙不够留下安全隐患。很多新手建模的时候容易忽略安装垫片的厚度，导致螺母拧紧后插孔在面板上松动，实际上安装时要在面板和螺母之间加一个平垫片和一个防松弹垫，建模的时候要把这些配件的安装空间预留出来，面板到外壳台阶的距离要刚好等于面板厚度加垫片厚度，这样拧紧螺母后整个插孔不会前后窜动。另外，插接孔的入口处要做防尘设计的预留？这款本身没有自带防尘盖，所以在设备结构设计时，如果是用在多尘的工业场景，要在面板上预留防尘盖的安装位置，不用的时候可以盖住插孔，避免灰尘进入内部影响接触性能。
