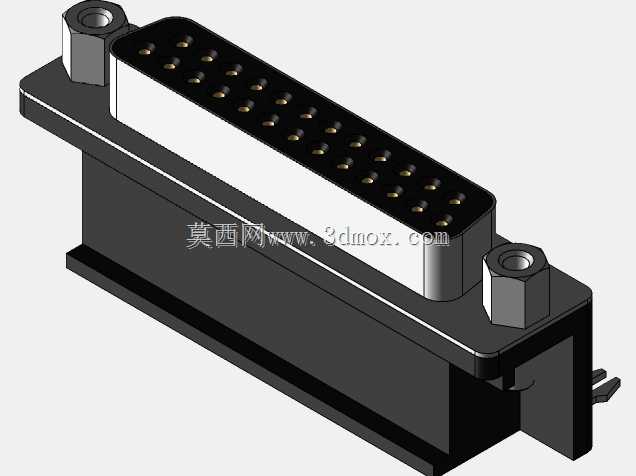

Assmann WSW系列D-SUB连接器三维结构

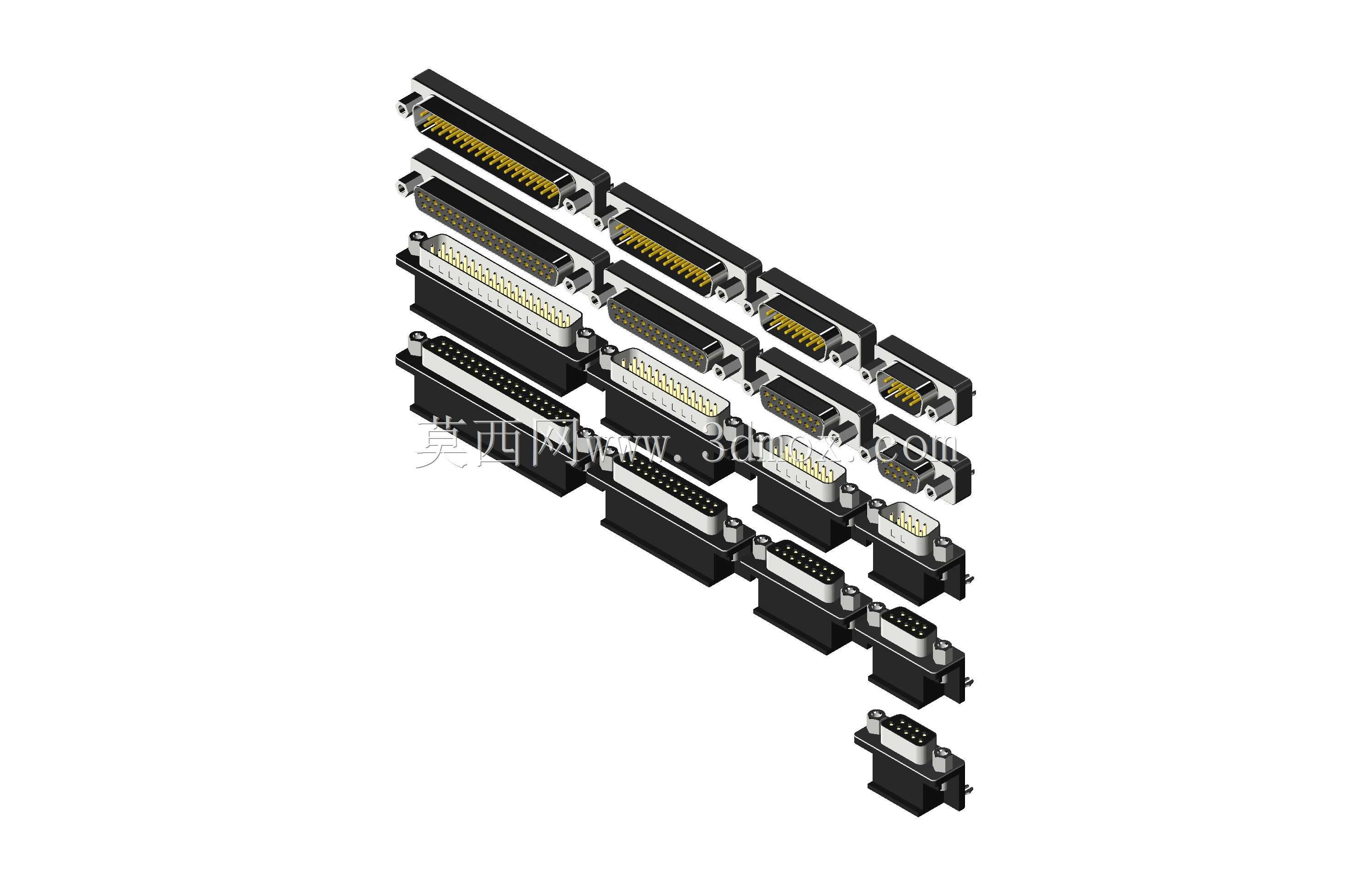

　　在工业控制、通讯设备、测试仪器的板卡互连场景里，D-SUB连接器是沿用多年但至今仍占据大量应用份额的互连部件，很多刚入行的结构工程师容易忽略这类接插件的安装细节，导致后期打样时出现壳体干涉、焊脚错位、固定螺丝孔位不匹配的问题，这套全系列D-SUB连接器的三维模型，刚好覆盖了不同针数、不同安装方式的常用规格，能直接嵌入设备的结构装配树里做干涉检查，省去自己翻规格书逐款建模的时间。

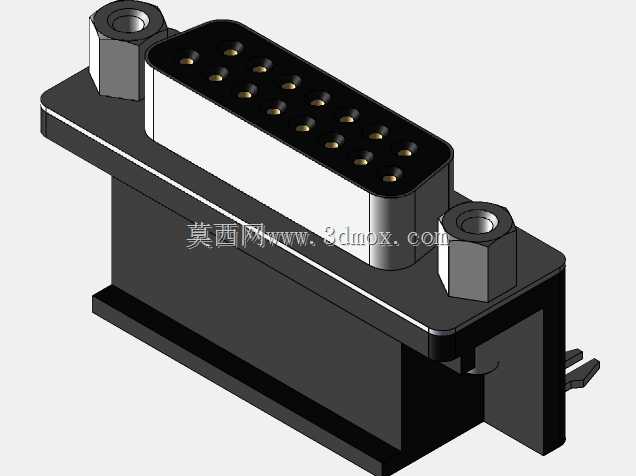

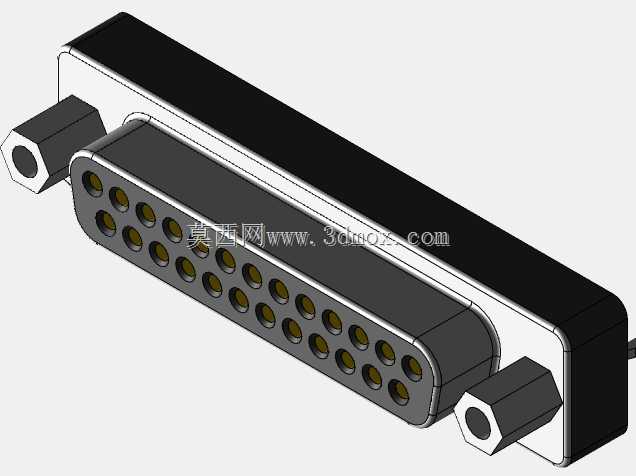

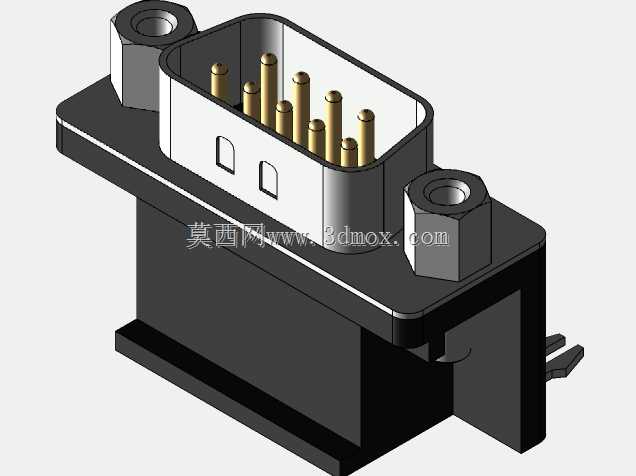

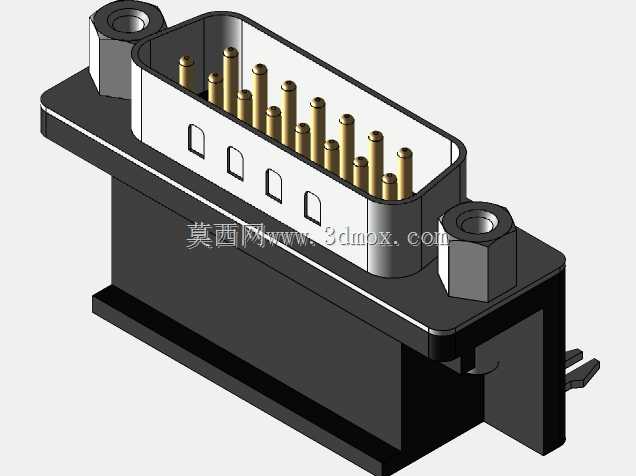

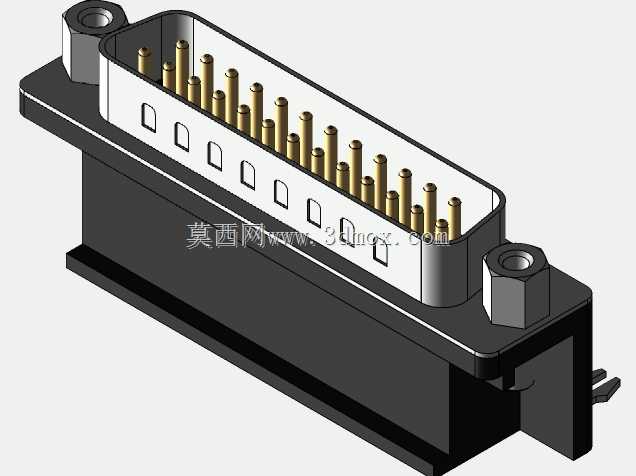

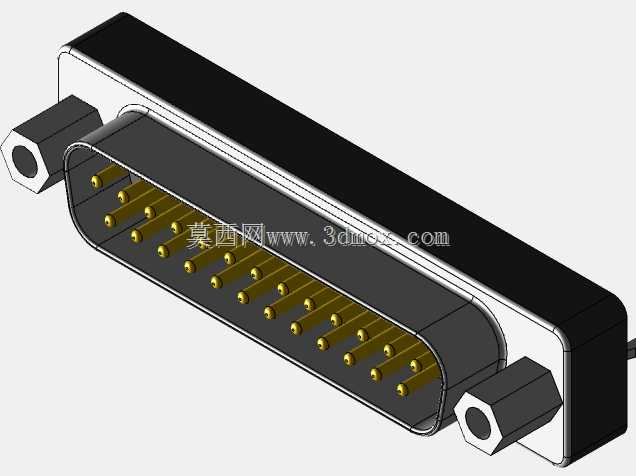

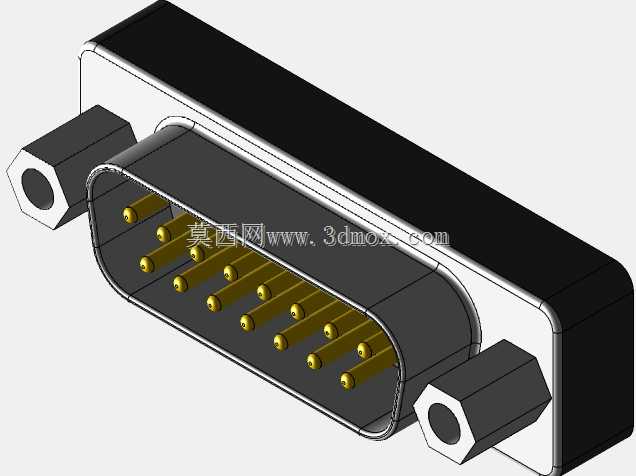

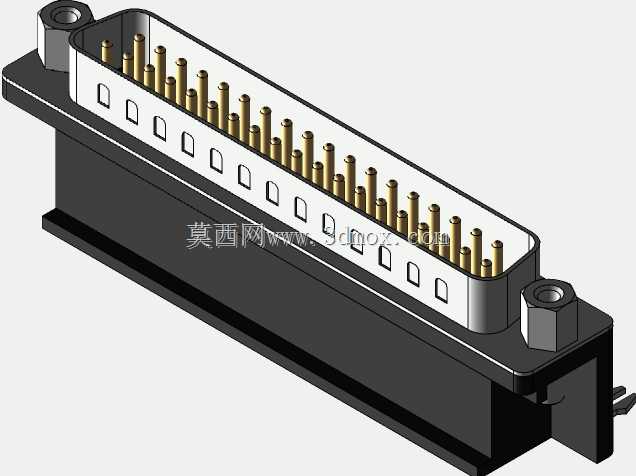

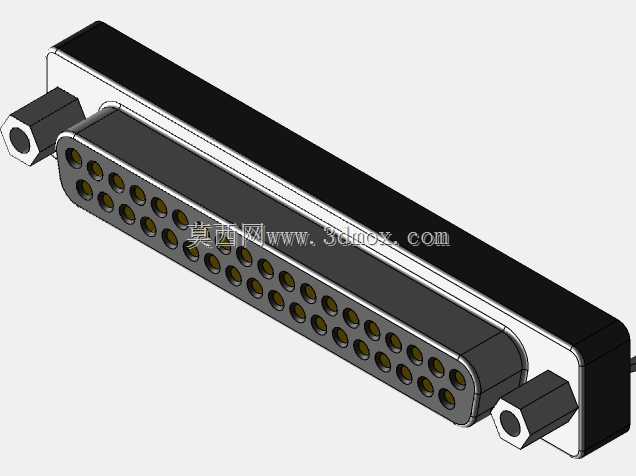

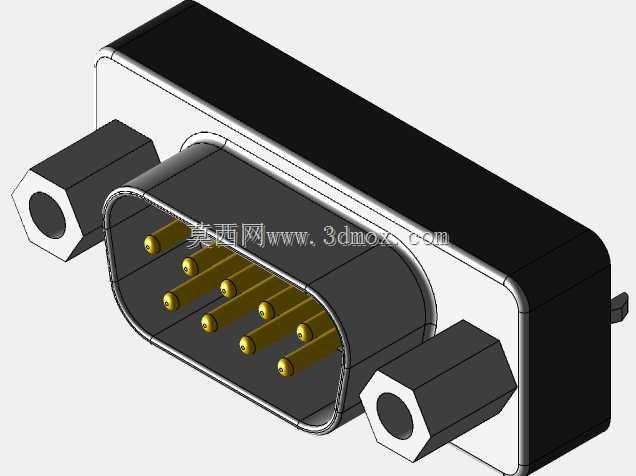

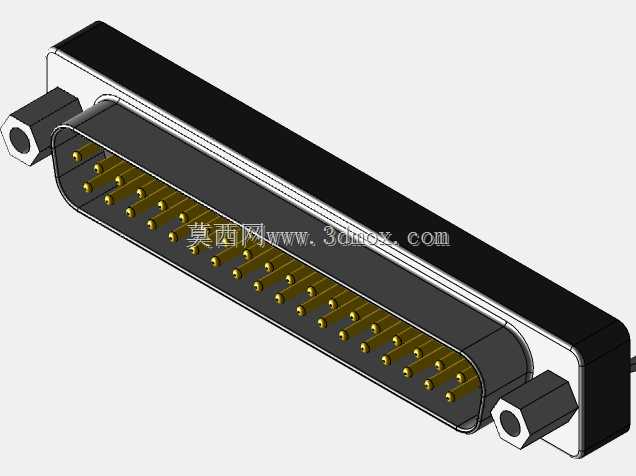

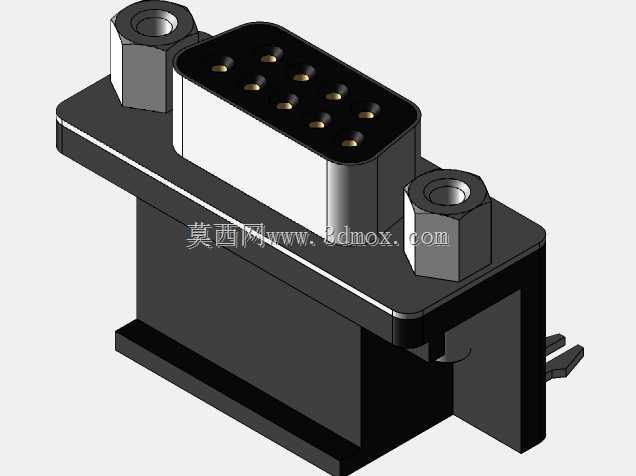

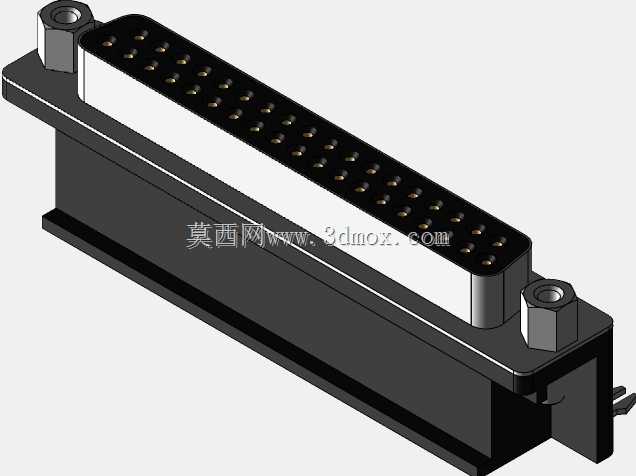

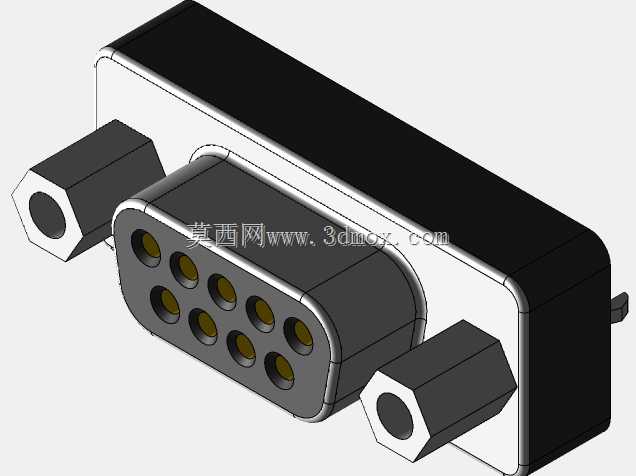

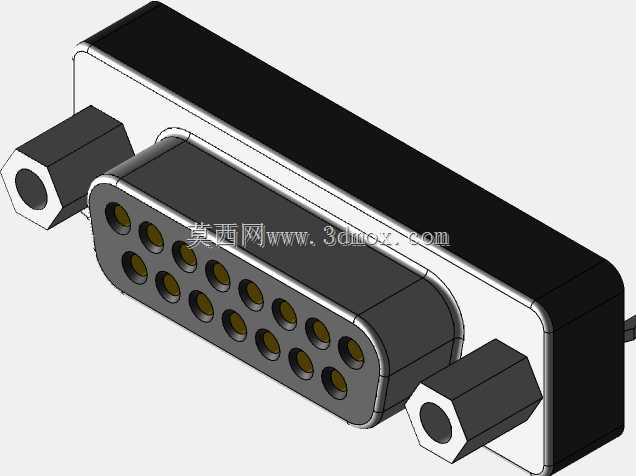

　　从实际选型使用的角度看，这类D-SUB连接器主要承担板对板、板对外设的低速信号传输，部分大电流规格也可承载小功率供电，常见于工控机的串口接口、老式通讯设备的信号端口、测试仪器的外接信号通道，还有部分工业伺服驱动器的编码信号反馈接口也会用到这类接插件。不同针数的型号对应不同的信号通道数量，9针、15针、25针、37针是目前工业场景里最常用的几个规格，模型里完整还原了每款的针脚排布差异，还有直插焊板、弯脚焊板、面板固定等不同安装形式的结构区别。

　　做结构设计的时候，首先要关注的是连接器的安装边界，直插式焊板的型号需要确认插板深度，也就是连接器本体超出PCB板面的高度，还有焊脚伸出PCB背面的长度，避免焊脚顶到设备壳体或者下方的其他元器件；弯脚式的型号要注意出线方向的空间预留，接好线束之后的弯曲半径不能和周边结构产生干涉；面板安装的型号需要精准匹配面板开孔尺寸，还有两侧固定螺丝的孔位间距，模型里把固定耳的安装孔位、螺丝沉台深度都做了还原，导入装配之后可以直接提取孔位做面板开孔的草图，不用再反复核对二维规格书的尺寸公差。

　　从设计还原的细节来看，模型区分了不同外壳材质对应的结构特征，金属屏蔽外壳的型号做了屏蔽层的搭接结构，塑料绝缘外壳的型号还原了卡扣的配合间隙，插针部分的伸出长度、绝缘体的定位台阶都和实际量产零件一致，做装配仿真的时候可以直接模拟插合过程的对位情况，检查公头母头对插时的导向间隙是否足够，避免实际生产时出现插合卡顿、针脚顶弯的问题。

　　很多工程师在选型时容易忽略连接器的尾部出线空间，尤其是带屏蔽层的焊接线束，线束外径加上屏蔽网的压接套会占用不小的空间，如果结构设计时预留的空间不足，会导致线束弯折角度过大，长期使用后出现线芯断裂、屏蔽层脱落的问题，这套模型把每款连接器的尾部接口尺寸都做了准确还原，在做整机布局的时候可以直接把配套的线束模型装配上去，模拟实际走线的弯曲状态，提前排查空间不足的隐患。另外在做PCB封装设计的时候，也可以直接从三维模型里提取焊脚的坐标位置，生成对应的PCB封装库，保证三维结构和PCB封装的尺寸完全匹配，避免出现结构模型和实际焊板位置错位的问题，这一点对于多板互连的设备来说尤其重要，一旦孔位或者焊脚位置出现偏差，整批板卡都可能面临返工的风险。

　　不同安装方式的连接器对应的固定结构也有区别，面板安装的型号需要考虑面板和连接器之间的密封垫片安装空间，如果是有防护等级要求的设备，还要预留密封胶圈的压缩量，模型里的安装台阶尺寸可以直接作为密封槽设计的参考；板端固定的型号要确认连接器本体和PCB上周边元器件的安全距离，尤其是高压板卡上，还要保证接插件和周边高压器件的电气间隙满足安规要求，通过三维模型的截面测量功能，可以直接获取任意位置的净空距离，比对着二维图纸计算要直观准确很多。
