创想三维Ender6液冷改装结构方案

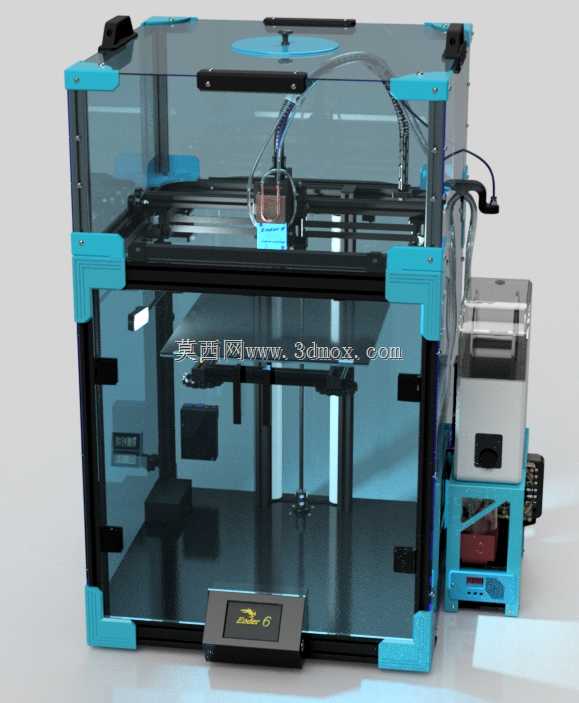

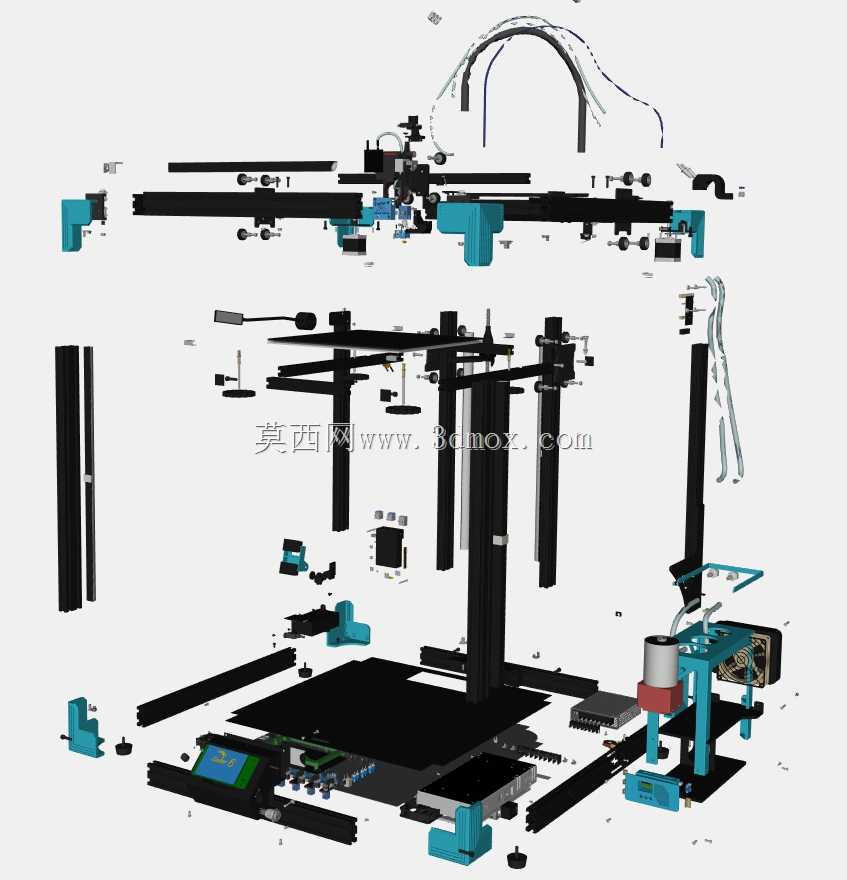

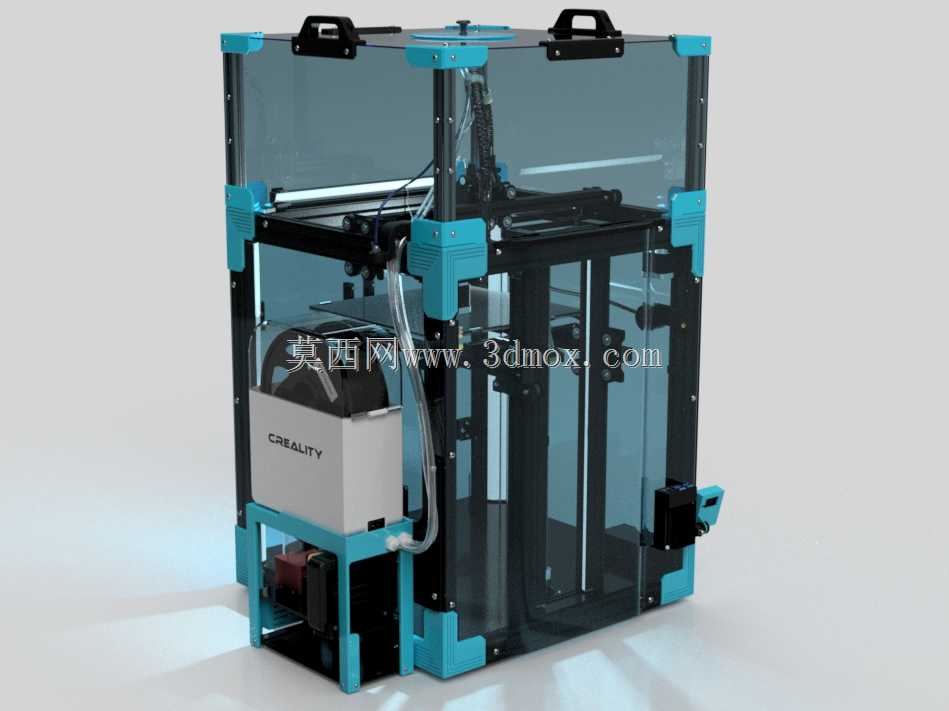

　　桌面级FDM3D打印机在长时间连续打印作业中，挤出端与运动模组的温度累积一直是影响打印精度、设备稳定性的核心痛点，尤其是封闭腔体机型在高环境温度、大流量挤出工况下，传统风冷方案受限于腔体内部空气循环效率，容易出现挤出头温度波动、步进电机温升过高导致丢步、传动部件润滑脂加速失效等问题，这套针对Creality Ender6设计的液冷改装结构，正是围绕封闭机型的散热痛点完成的整机适配改造。从实际应用场景来看，该改装方案适配需要长时间连续运行的桌面级打印工坊、个人工作室高精度打印需求，尤其是在打印ABS、PC等需要封闭腔体维持高温环境的工程耗材时，既可以保证腔体内部温度稳定不被风冷气流干扰，又能将核心发热部件的温度控制在合理区间，

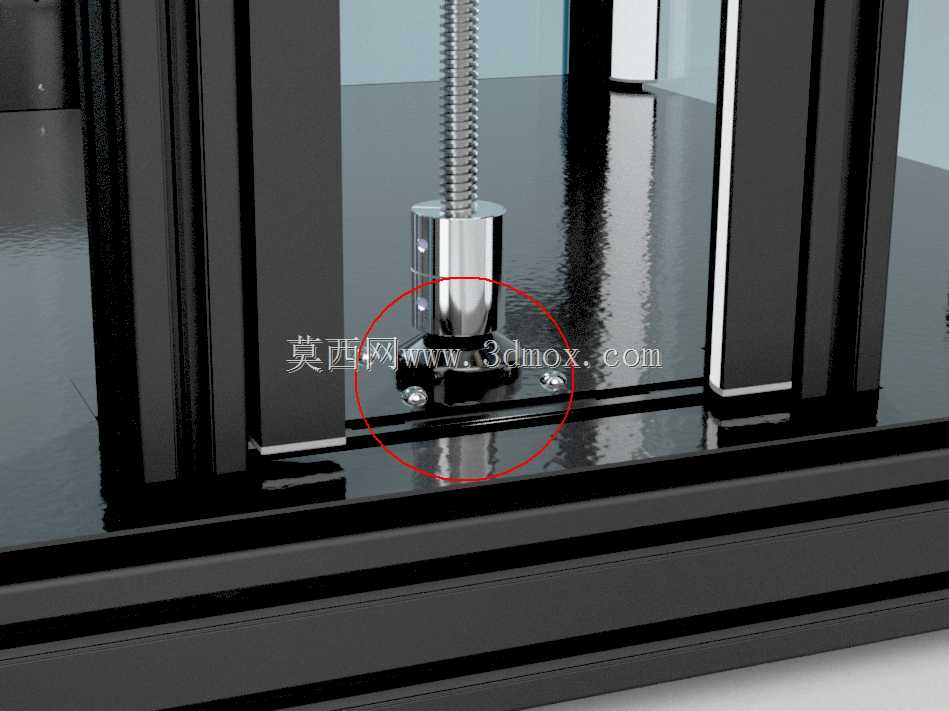

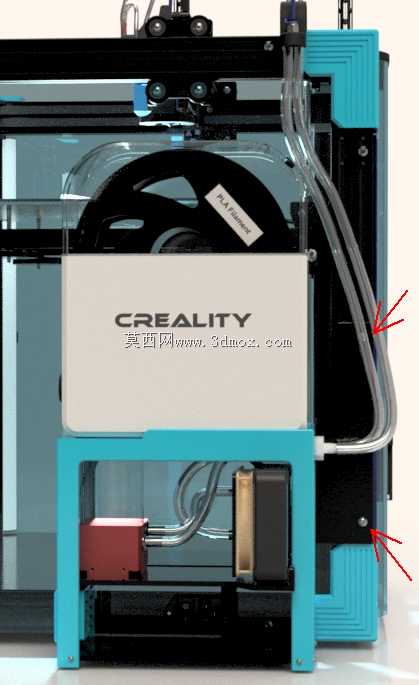

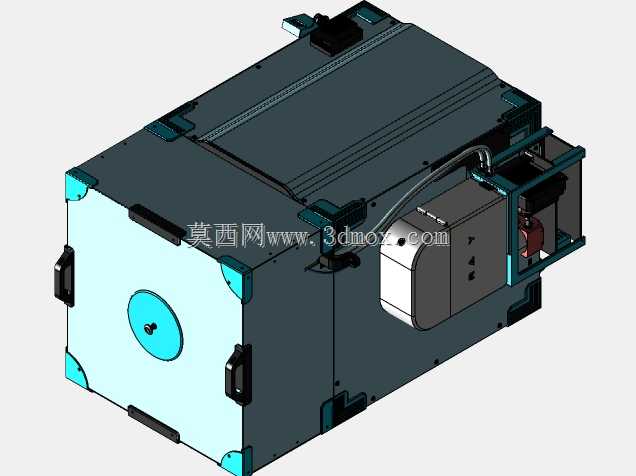

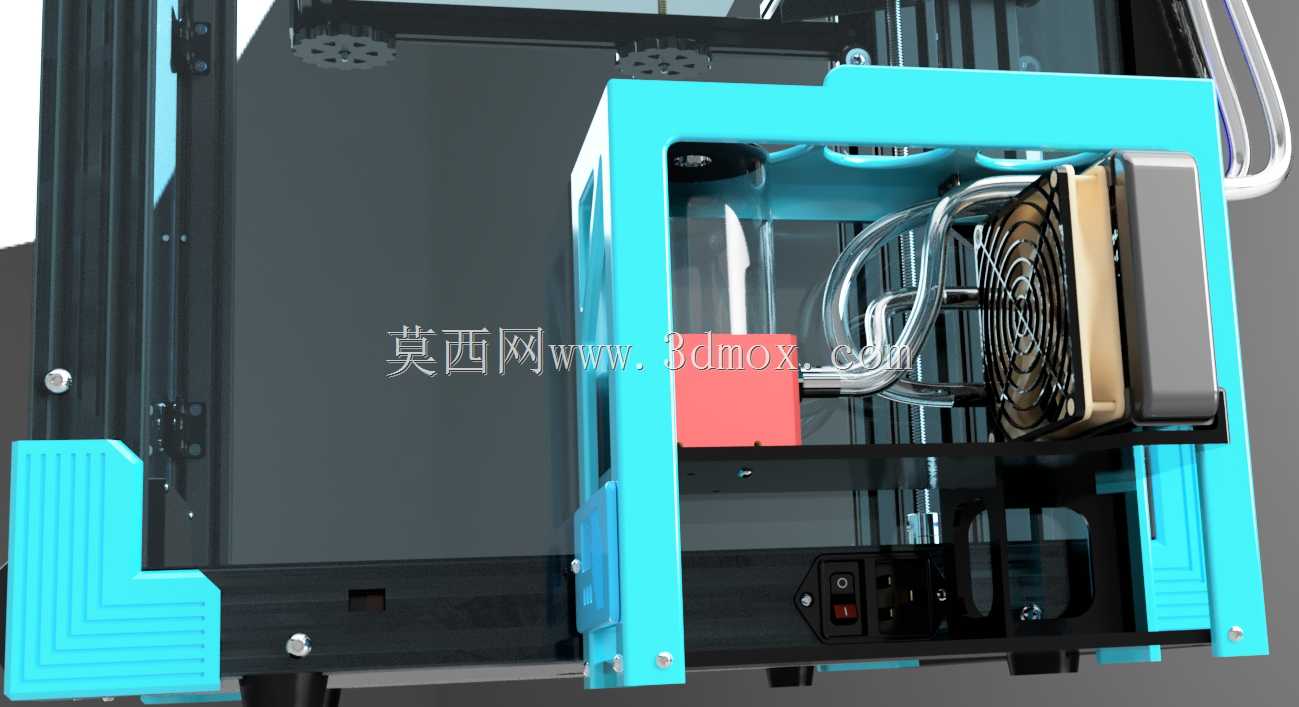

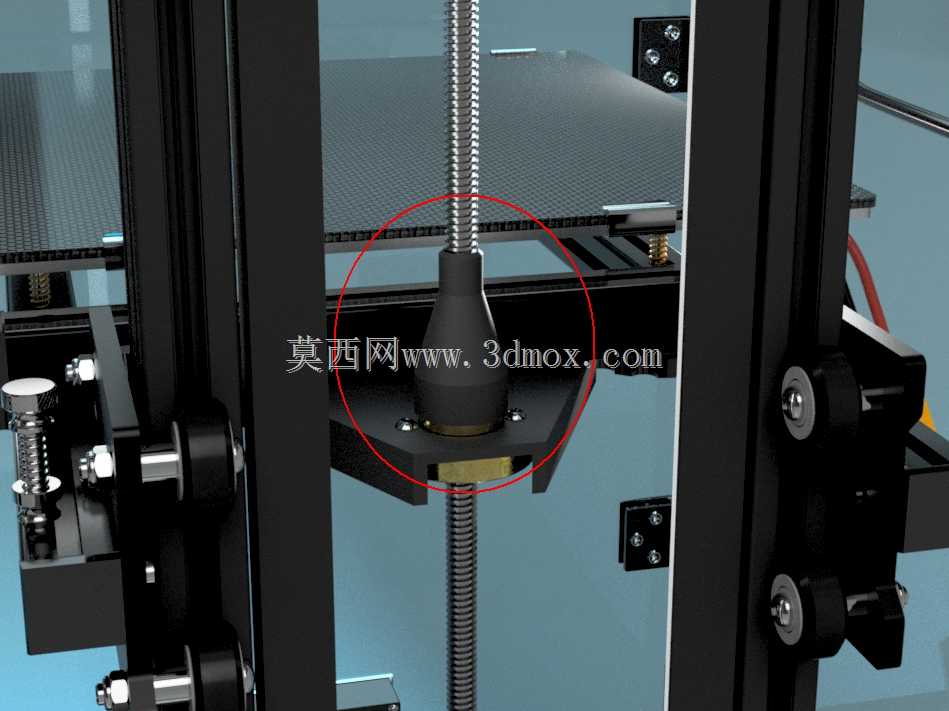

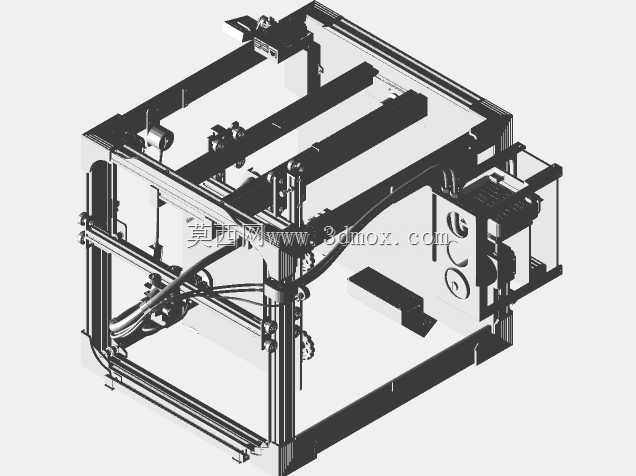

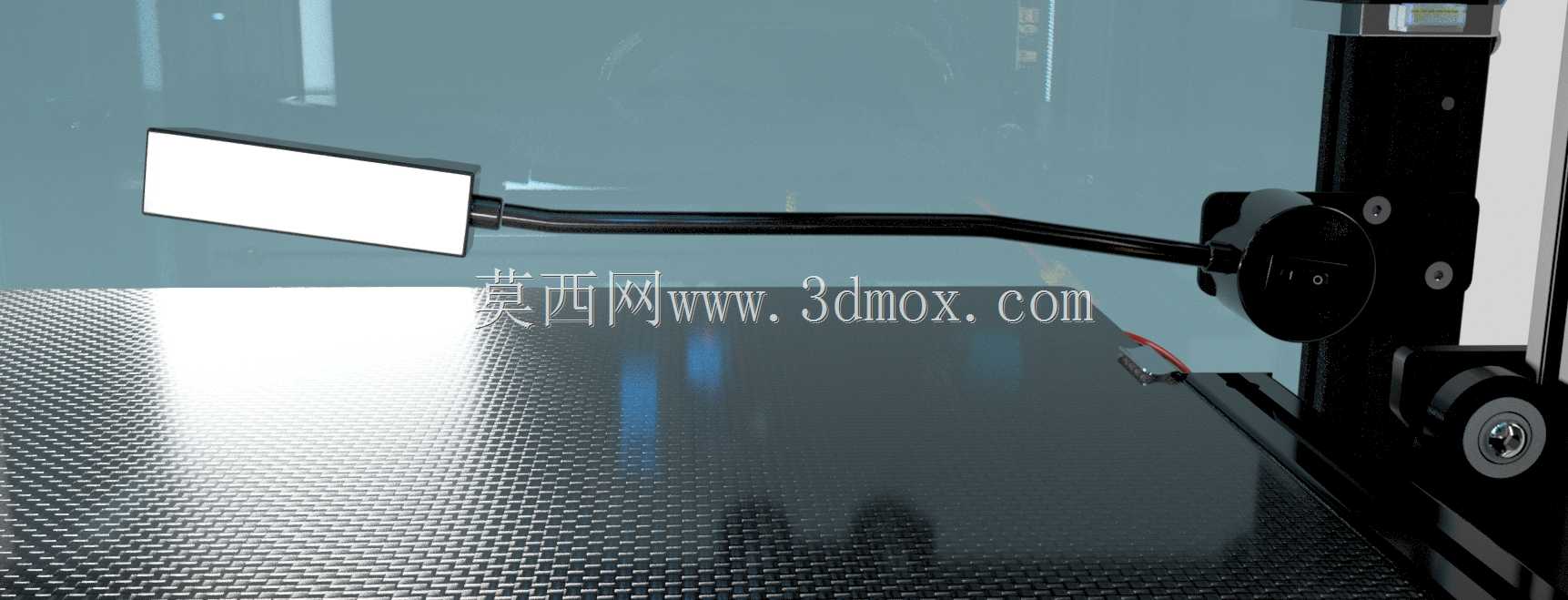

　　避免高温带来的精度漂移与部件损耗。整套结构的设计思路完全沿用原机的安装孔位与框架边界，不需要对原机的铝型材框架、运动导轨、成型平台做破坏性改动，所有液冷管路、冷排、储液壶、循环泵的固定点位均依托原机现有型材槽位、闲置安装孔设计，改装后设备的外部轮廓尺寸与原机保持一致，不会额外占用桌面摆放空间，也不会干涉原机的Z轴升降、XY轴运动行程，成型平台的最大可打印边界与原机完全一致，不会因为改装压缩有效打印空间。功能特性上，这套方案将液冷冷板直接贴合在挤出头加热块上方的散热段、XY轴步进电机的安装端面，通过独立的封闭循环液路带走核心发热部件的热量，冷排与循环泵整合布置在设备侧方的独立安装位，与打印腔体完全隔离，冷排的散热气流直接排向设备外部，

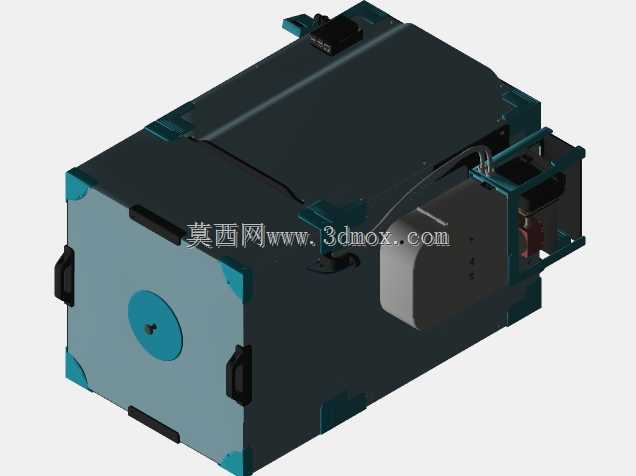

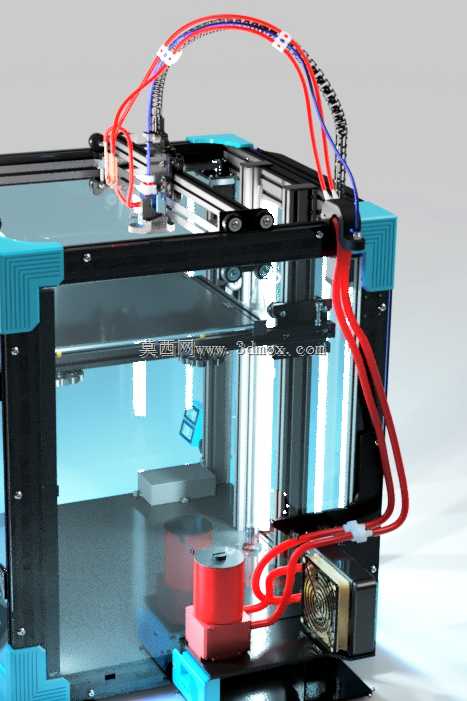

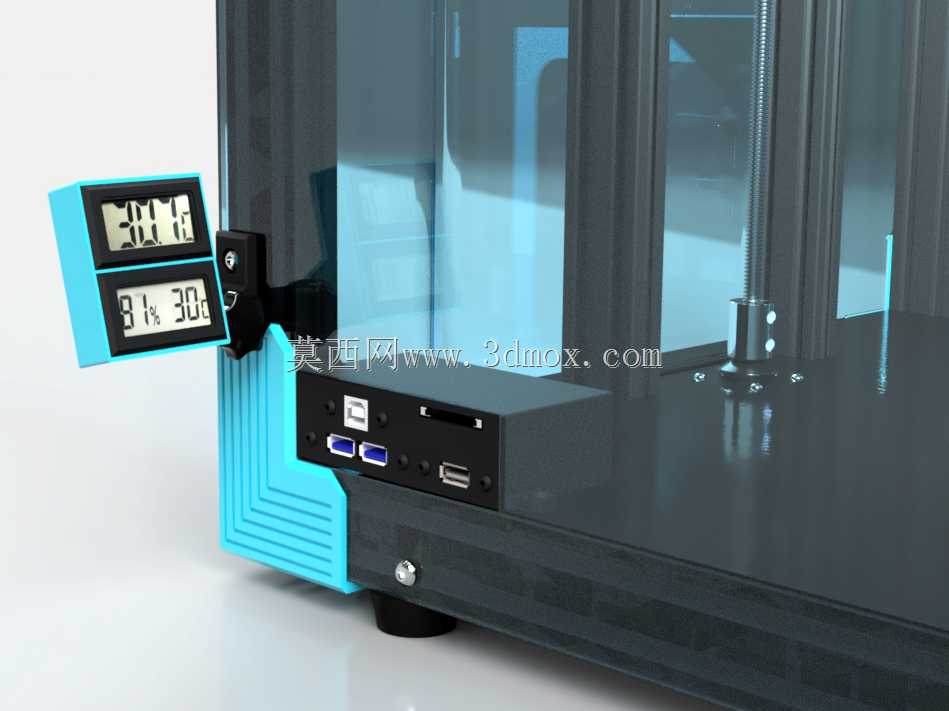

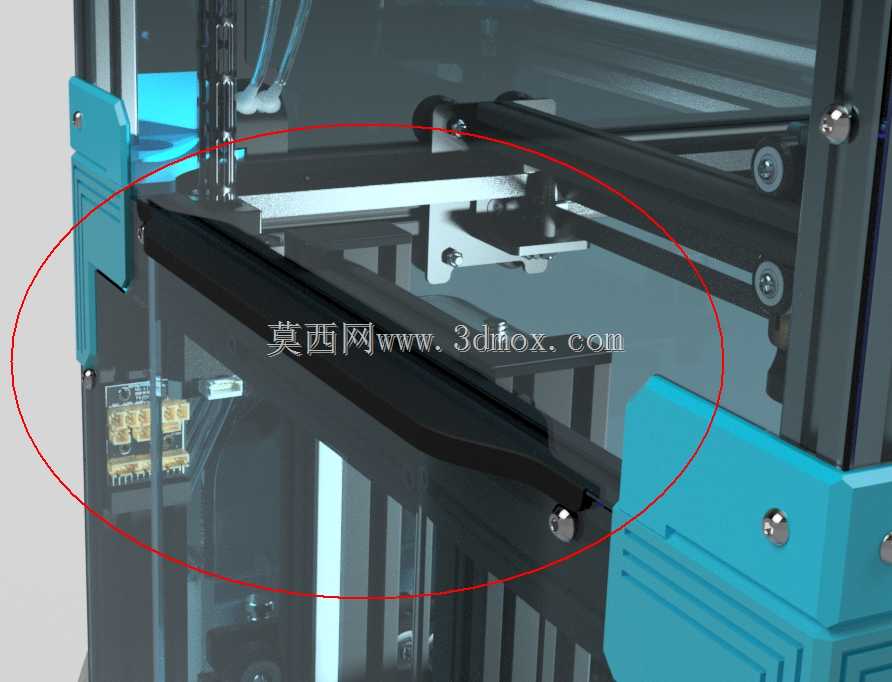

　　不会将废热导入打印腔体内部破坏腔体温场平衡；管路走线全部沿型材框架的槽位布置，采用快插接头连接，既方便后期维护排故，也不会与运动的皮带、拖链、线材产生干涉。从安装边界来看，所有改装部件的固定支架均做了适配性的结构避让，冷板的厚度控制在5mm以内，安装后不会让挤出头组件的整体厚度超出原机的XY轴运动安全边界，不会在打印大尺寸模型时出现挤出组件与腔体边框、成型平台刮蹭的问题；侧方布置的冷排与泵组整体向外突出的尺寸控制在80mm以内，摆放时只需要在设备侧方预留少量通风空间即可，不需要额外调整原有设备的摆放布局。实际使用中，这套液冷结构可以将连续4小时以上打印工况下的挤出头散热段温度稳定在比风冷方案低15-20℃的区间，

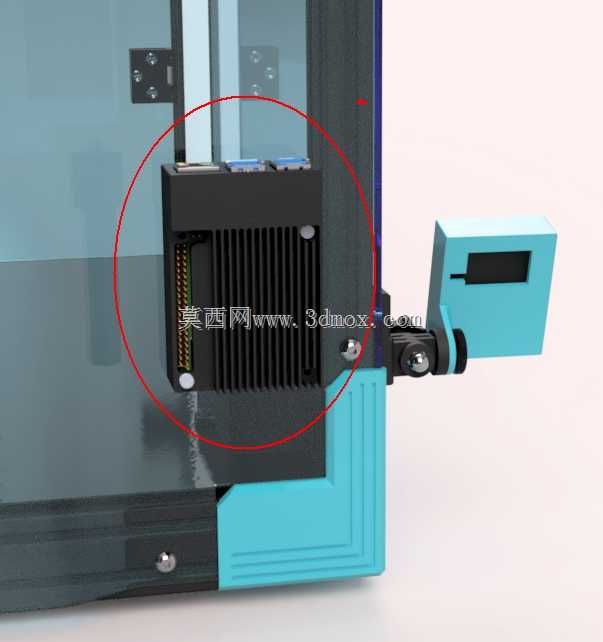

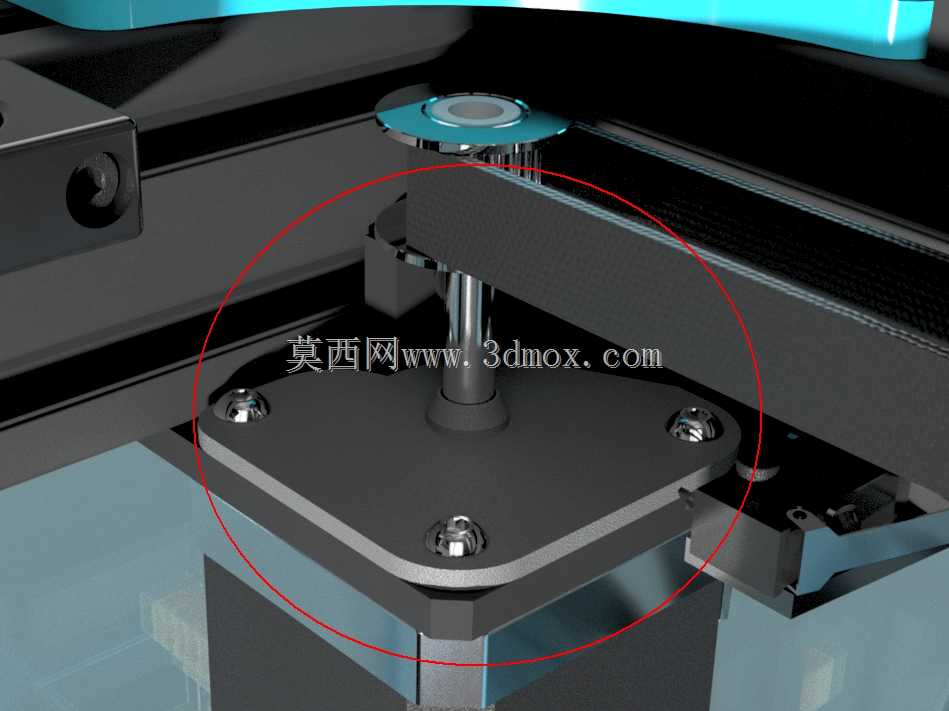

　　步进电机的外壳温度可以控制在40℃以内，完全避免了高温下电机扭矩衰减、挤出压力波动的问题，同时因为取消了挤出端的高转速散热风扇，设备运行时的噪音也有明显降低，适合对运行噪音有要求的办公、居家场景使用。结构设计上，所有固定支架均采用与原机护角一致的连接逻辑，依靠型材槽内的螺母实现无钻孔固定，普通用户只需要按照装配顺序依次固定冷板、布置管路、连接泵组与冷排即可完成改装，不需要额外的攻丝、切割等金工作业，改装门槛较低；管路的走向特意避开了原机的线材拖链运动区间，在拖链活动端做了管路固定，避免设备往复运动时管路出现反复弯折、磨损漏液的问题，储液壶的位置设置在整个液路的最高点，方便加注冷却液与排出管路内部的空气，日常维护时只需要定期检查液位、补充冷却液即可，不需要复杂的保养操作。针对封闭腔体的冷凝问题，这套结构在冷板与挤出头加热段之间设计了隔热垫层，阻断冷量向加热块传导，避免冷板表面温度过低出现冷凝水滴落影响打印安全，所有穿过腔体壁面的管路位置都做了密封处理，减少腔体内部热量向外传递的同时，也避免外部冷量进入腔体导致局部温场不均。
