LSRC S1S无人机旋翼防护架结构设计

　　这套防护结构针对小型折叠四旋翼飞行器的室内训练与近场飞行场景开发，核心解决新手操控阶段桨叶撞击墙面、家具、人员肢体后炸机损件的痛点。日常在展厅演示、教学实训、仓库巡检这类空间狭窄、障碍物密集的环境里，裸露桨叶一旦碰到硬质物体，轻则桨尖崩裂、电机轴受侧向冲击产生旷量，重则整机失控坠落；加装这套环形护圈后，碰撞接触点从高速旋转的桨叶转移到静止的防护圈外缘，冲击力沿护圈骨架传导至机臂安装座，既避免桨叶直接切割障碍物，也能在轻微擦碰时维持飞行器姿态稳定。

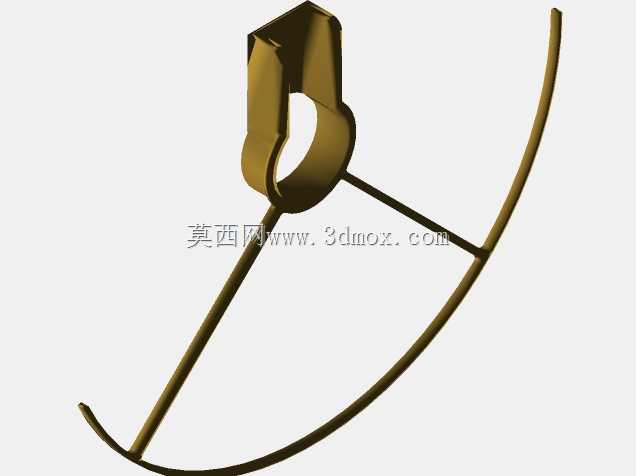

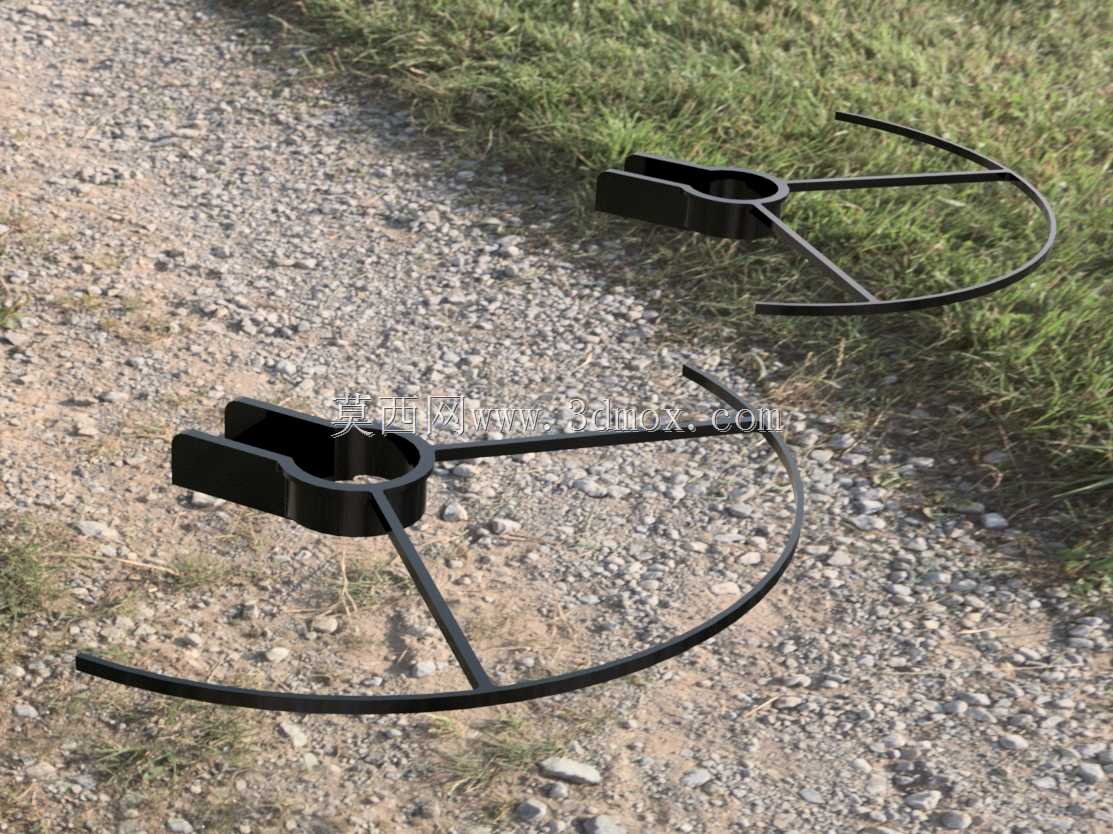

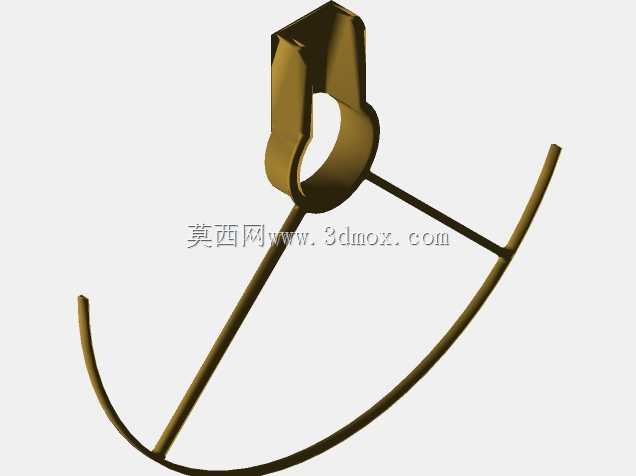

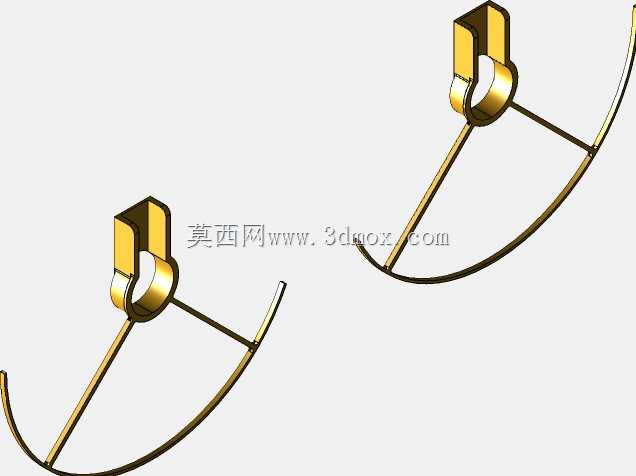

　　结构采用左右对称分体设计，单架次需配置2件右侧护圈与2件左侧护圈，分别对应四个机臂的旋翼转向。护圈主体为整圈环形围挡，环体高度完全覆盖桨叶旋转平面的上下边缘，桨叶转动时叶尖与环体内壁保留均匀安全间隙，既不会在高速旋转下蹭到护圈产生阻力异响，也能在侧向撞击时彻底阻挡异物侵入桨盘区域。环体并非封闭整圆，靠机身一侧预留让位缺口，避开折叠机臂的转轴凸起与机臂线材走线空间，护圈下部延伸出两根斜向支撑筋，一端连接环体下半圈，一端汇聚到根部的插接固定座，形成三角形承力布局，碰撞时的径向冲击力通过两根支撑筋分散传递，避免单点受力导致环体断裂。

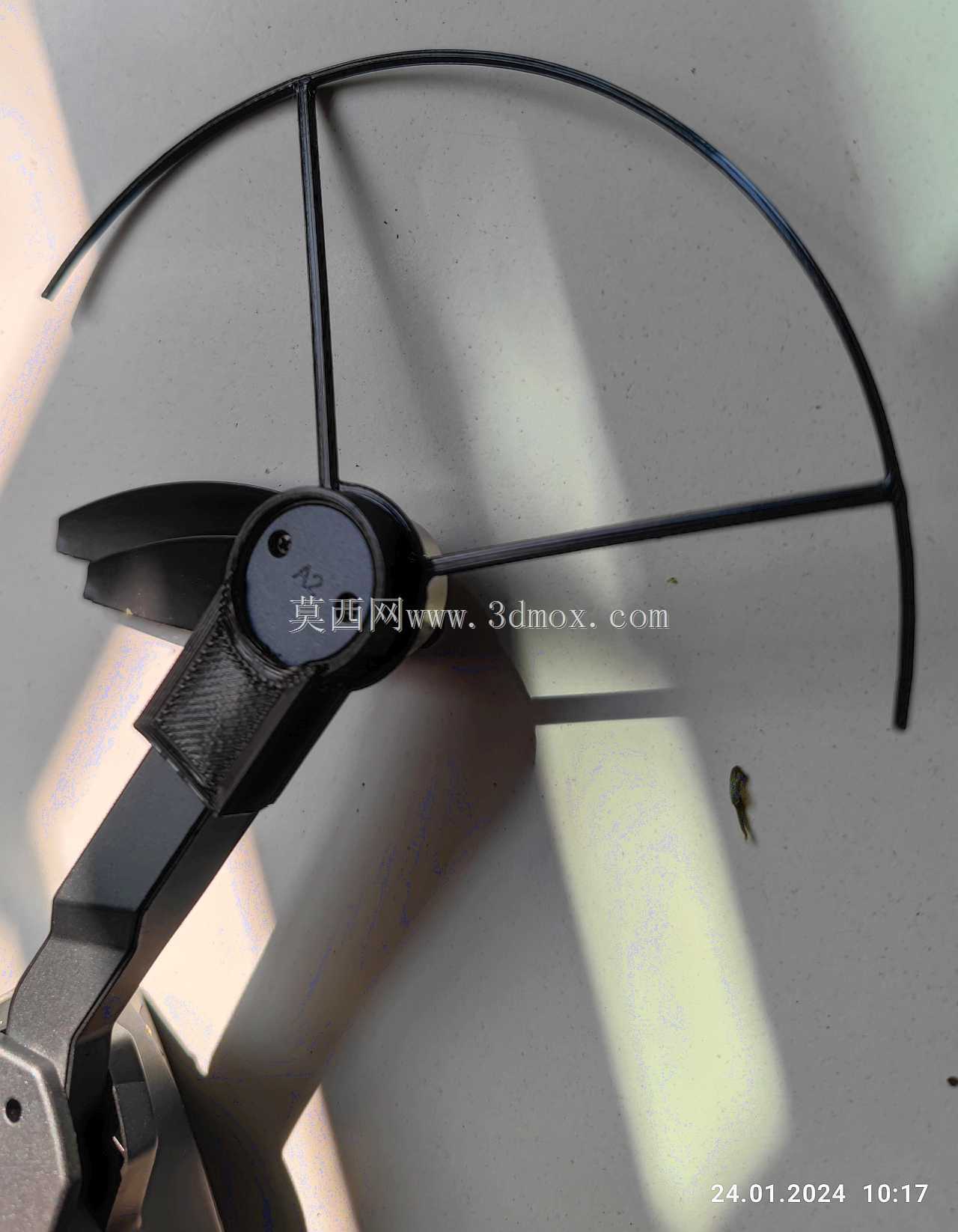

　　安装方式采用直插式快拆设计，固定座卡槽完全匹配LSRC S1S机型机臂末端的电机座外形，插接到位后卡槽卡扣自动卡合在机臂预设的限位棱上，无需额外螺丝、扎带或者胶水固定，徒手即可完成拆装；拆卸时向外轻掰卡扣即可拔出，外出航拍需要减重时可以快速取下，室内训练时几秒就能完成装配。插接座的配合间隙经过反复调整，既不会因为间隙过大导致飞行中护圈晃动震颤，也不会因为过盈量太大导致插拔困难或者撑裂塑料机臂。

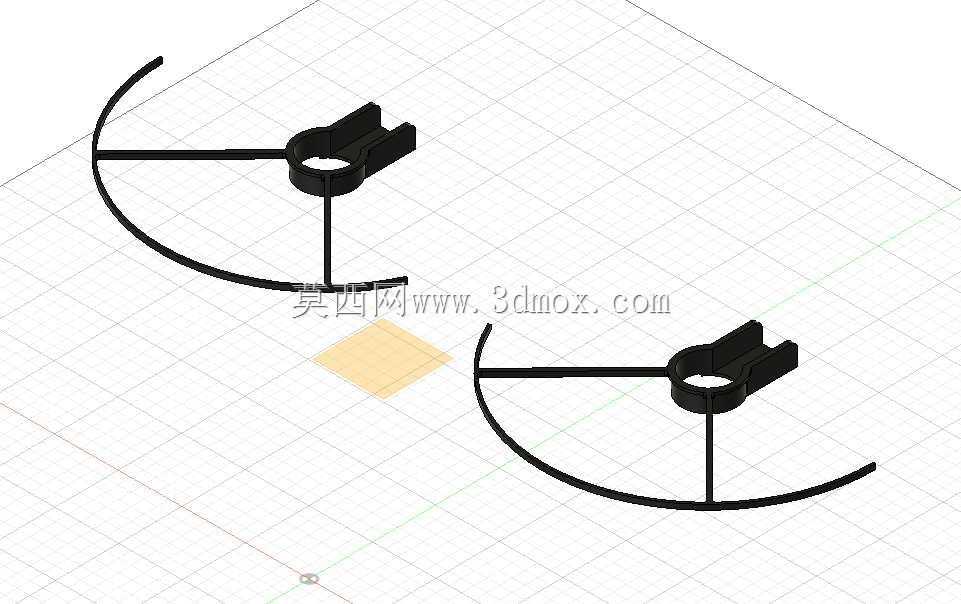

　　建模阶段优先匹配FDM熔融沉积3D打印工艺，选用PLA耗材打印即可满足使用强度。环体壁厚设置在1.8到2.2毫米区间，支撑筋厚度2.5毫米，整体重量控制在单件5克左右，四件总增重不到22克，对这款小型无人机的续航时长、负载平衡影响极小。打印时环体采用平躺摆放，层纹方向与碰撞受力方向匹配，支撑筋位置无需添加额外支撑，打印成功率高；即使新手操作不当导致护圈撞裂，单独打印对应损坏的单件即可替换，维护成本极低。

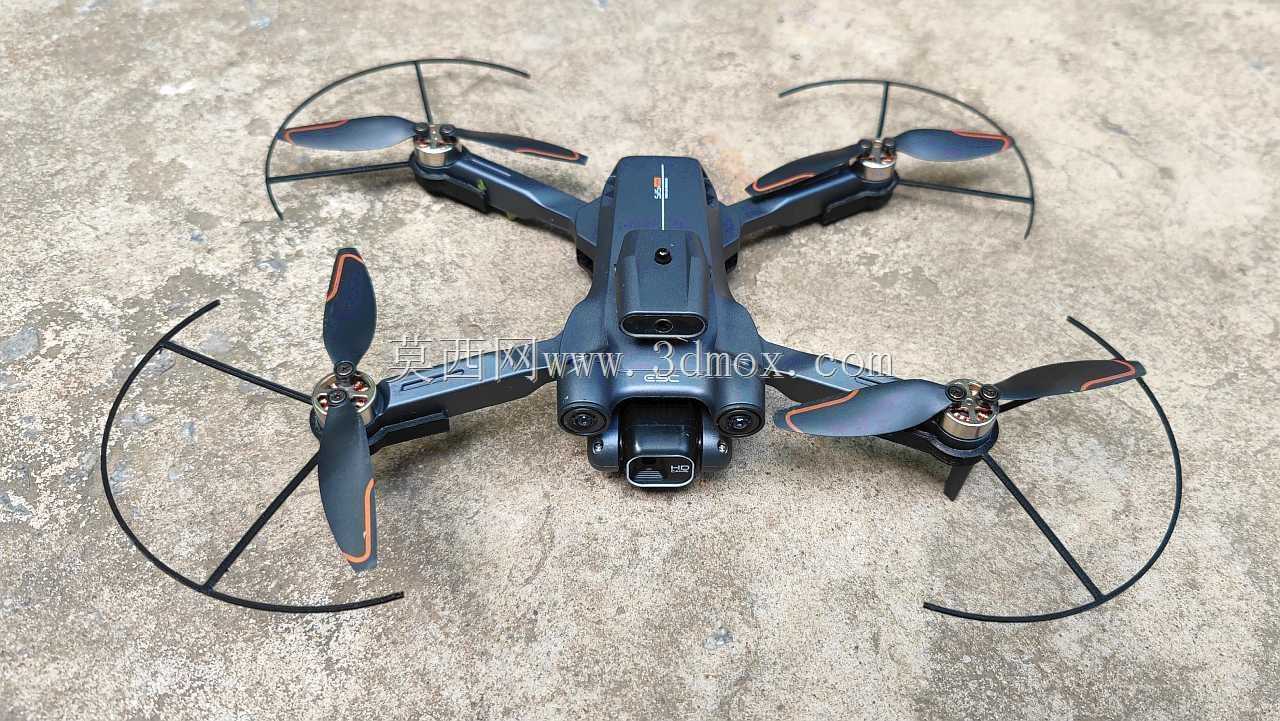

　　外形边界完全跟随原机桨盘尺寸设计，护圈外圈直径比原桨叶旋转直径大8毫米左右，加装后整机横向宽度增加不到1厘米，不会干扰原机的折叠收纳逻辑，机臂向内折叠时护圈可以随机臂同步收拢，不会和机身摄像头、起落架发生干涉。护圈顶部与底部分别高出桨叶旋转平面3毫米，即使飞行器平拍撞到天花板或者擦碰地面，也能先于桨叶接触接触面。针对前视云台与下视视觉传感器的位置，护圈支撑筋特意避开了摄像头的视场范围，不会在飞行画面中拍出黑边，也不会遮挡下视定位传感器的红外与光流信号，不影响原机的悬停定位功能。

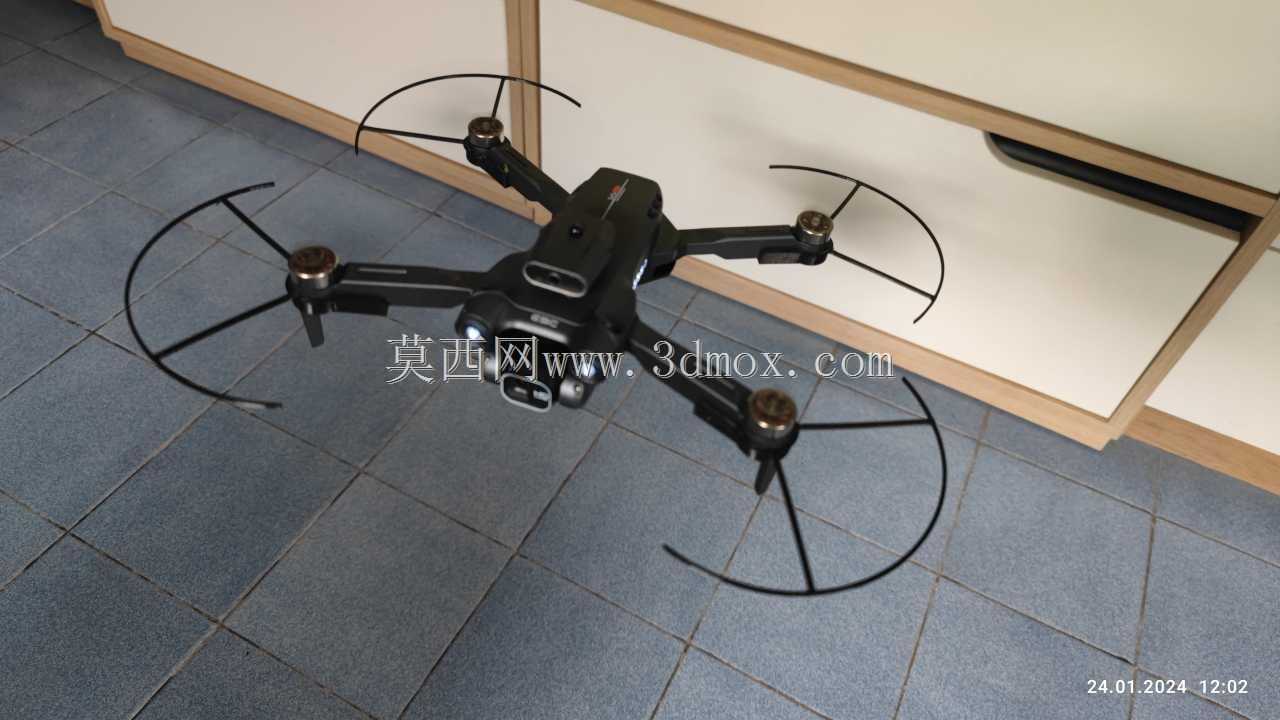

　　从实际使用反馈来看，这套护圈在低空贴墙飞行、绕桩训练、室内人员周边演示场景下防护效果显著，碰撞后大部分情况下飞行器只会轻微反弹，不会出现桨叶停转、电机失步的情况；PLA材料自身有一定韧性，轻微形变后可以快速回弹，反复碰撞不易脆断。结构没有复杂的异形曲面，建模逻辑简单，修改参数即可适配同尺寸其他型号的折叠无人机，对于实训教学、消费级无人机改装场景来说，是兼顾防护性、便携性与制造成本的实用结构方案。
