Ender6液冷升级款桌面级熔融沉积成型设备

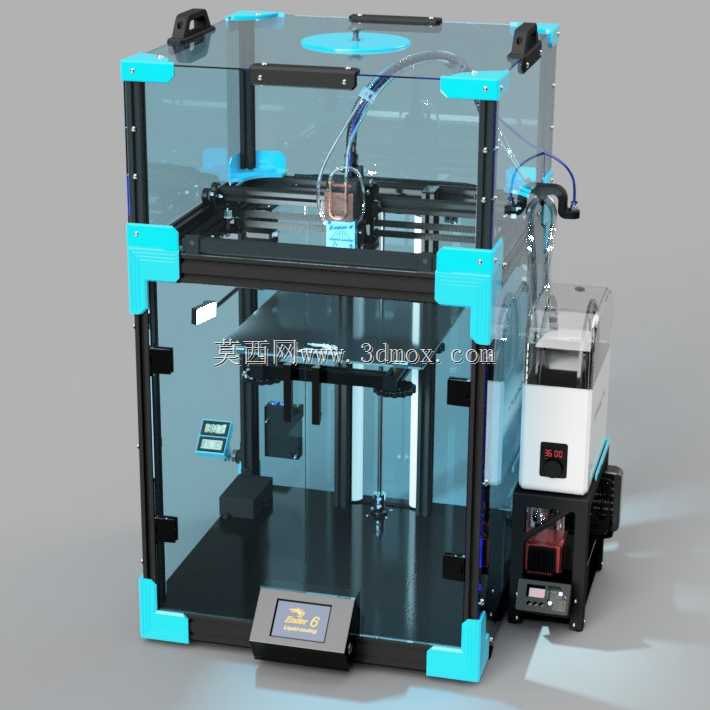

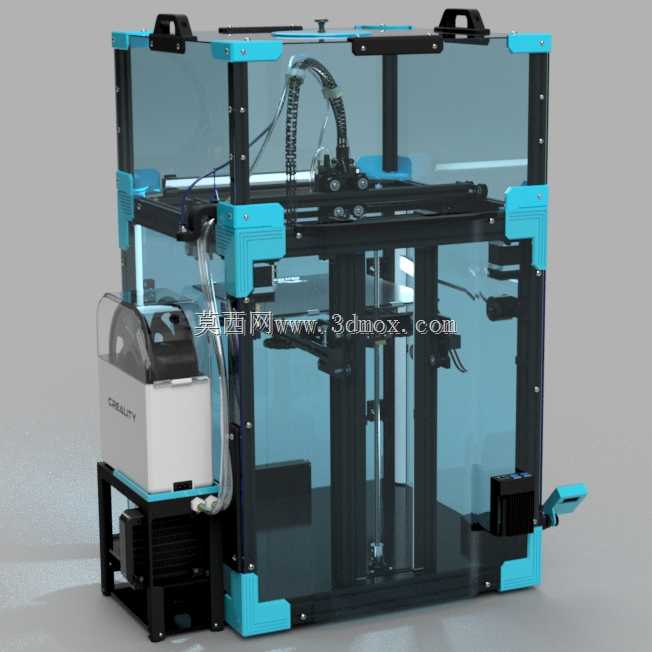

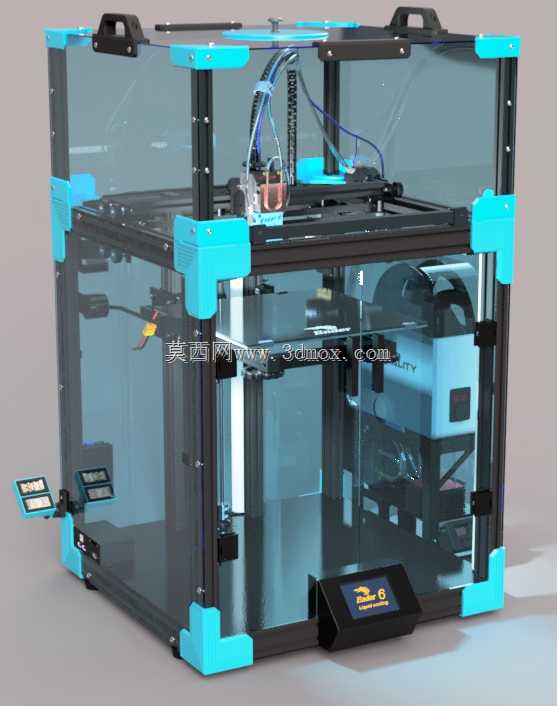

　　这套结构针对桌面级熔融沉积成型作业的长时间连续加工痛点做了定向优化，核心的液冷回路直接覆盖热端散热段与驱动模块安装位，解决了原有风冷方案在高环境温度、长时间高速挤出作业下出现的热漂移、堵头、驱动模块过热降频问题，在小批量手板打样、工装夹具试制、创客创意验证、教学实训等场景下，能有效降低连续作业的故障停机概率。整体框架采用标准2020铝型材拼接，所有角位都做了包角防护处理，外层搭配透明亚克力封闭围挡，既可以阻隔打印过程中ABS、PC等易翘曲材料打印时的腔体热量散失，维持腔体内温度场均匀性，减少零件边角翘曲变形的概率，也能避免高速运动部件误触带来的安全隐患，透明材质也方便作业人员实时观察内部打印状态，及时处理层错、断料等突发问题。

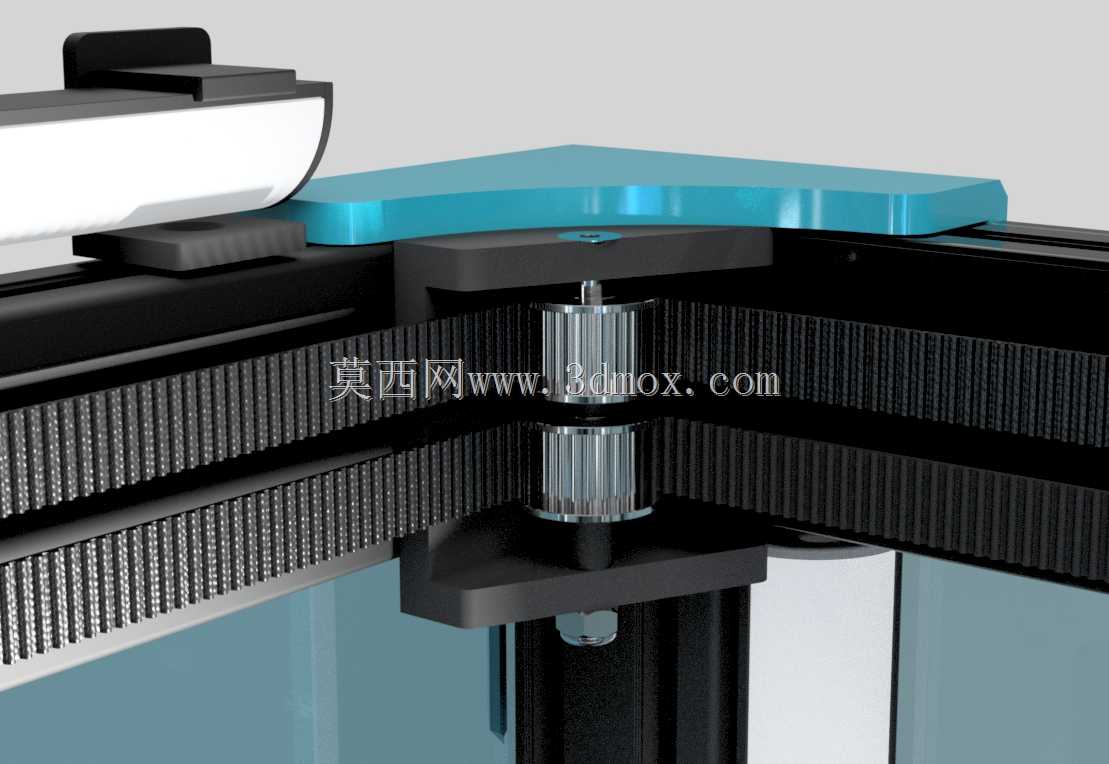

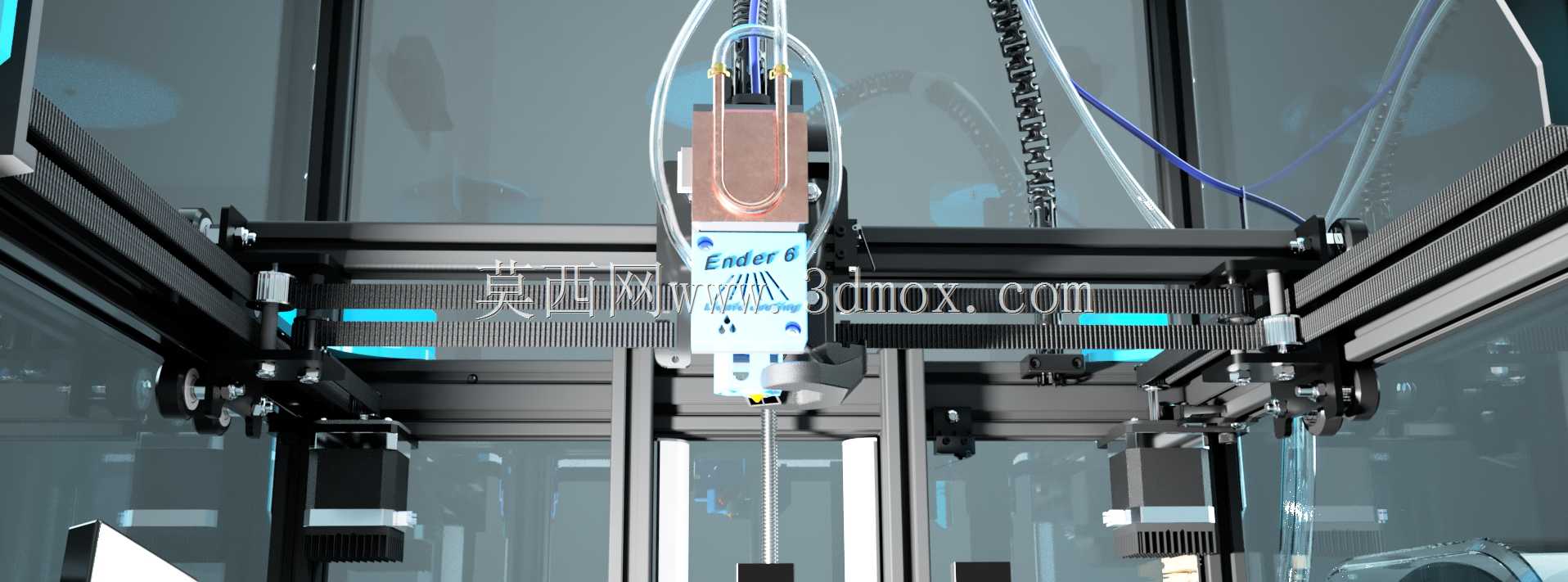

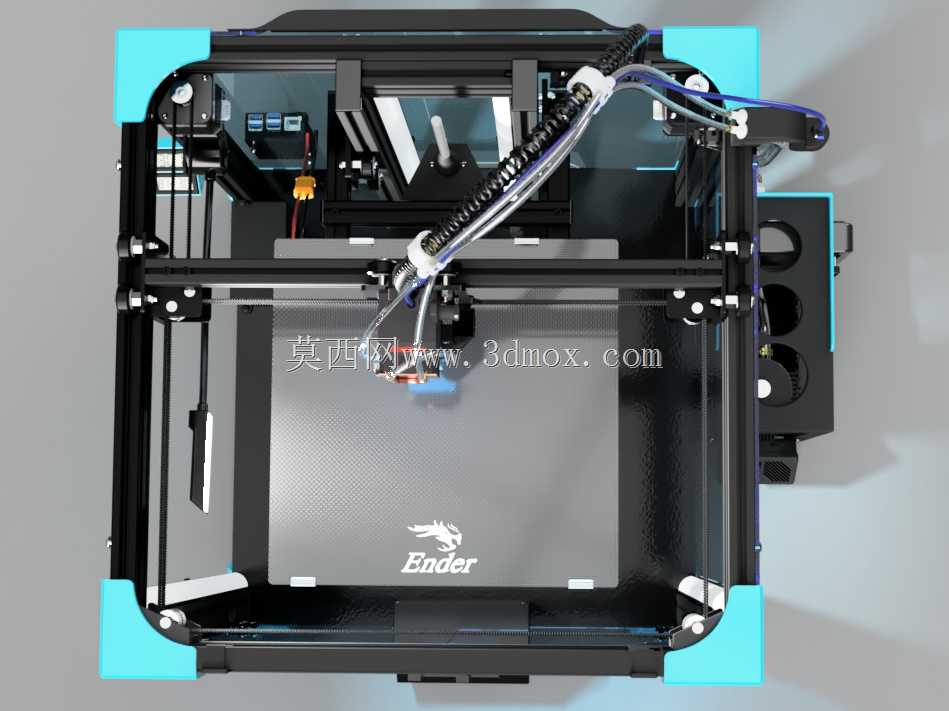

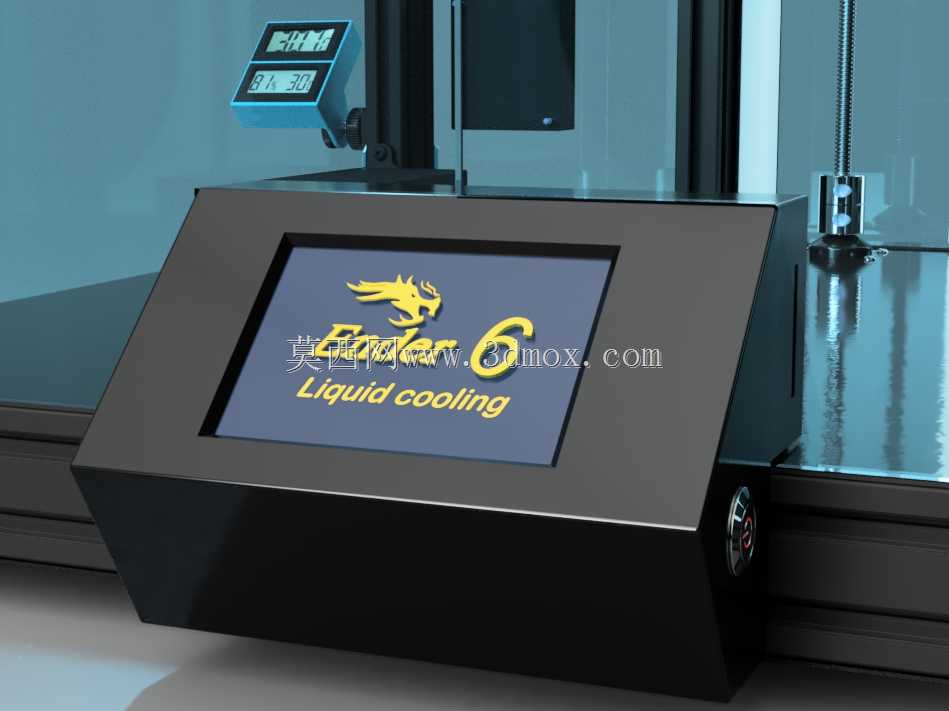

　　设备正面下方集成了触控操作面板，所有走线都沿型材槽位做了隐藏式排布，液冷管路沿框架立柱走管，避开运动轴的全行程范围，不会出现管路干涉X、Y轴运动的问题，外置的液冷换热单元布置在设备右侧外部，和主机框架通过快插接头连接，既减少了主机内部的空间占用，也方便后期更换冷却液、维护水泵与换热排。运动结构上采用CoreXY运动方案，Z轴搭配双丝杆传动，配合液冷系统对热端温度的精准控制，高速打印时的层纹一致性相比原风冷版本有明显提升，打印平台采用磁吸式弹簧钢平台，取件时直接弯折平台即可让成型零件脱落，不需要额外借助铲刀撬动，减少平台表面刮损的概率。安装边界上，设备整体占地尺寸适配常规桌面工位，不需要额外定制专用安装台架，底部预留了可调脚杯安装位，

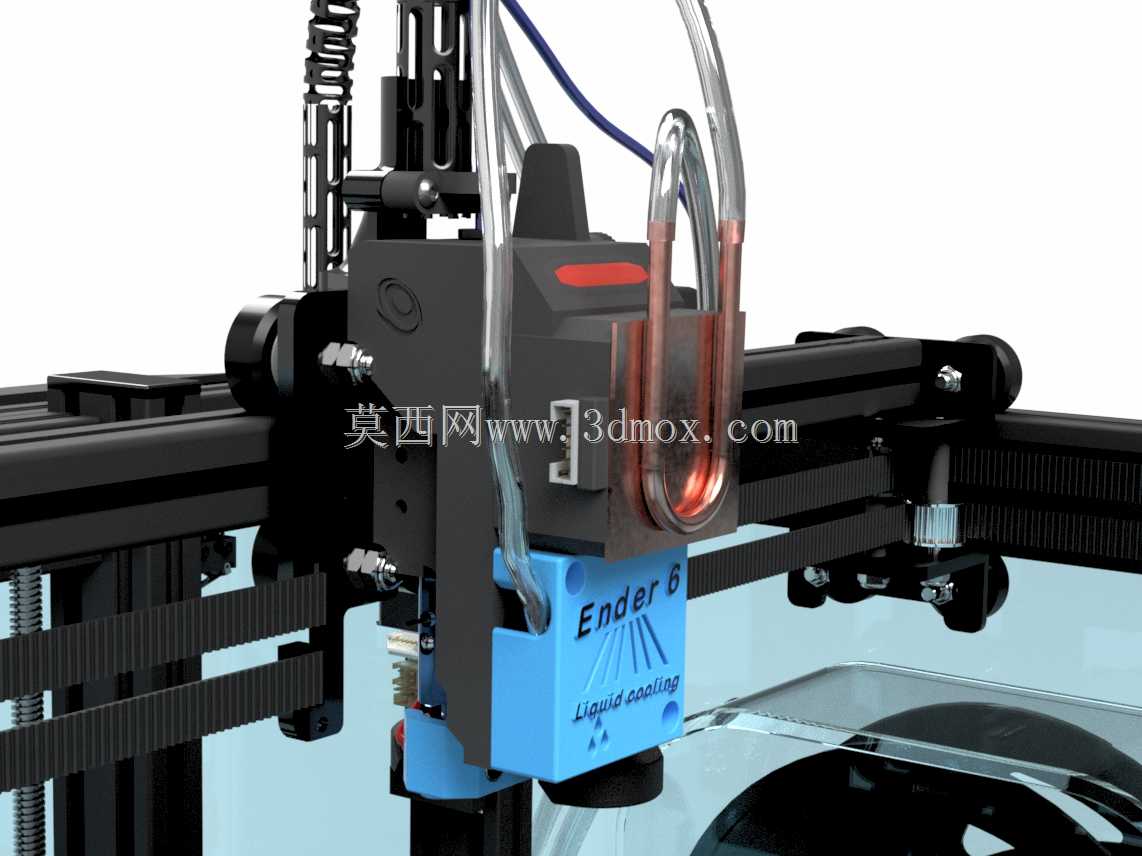

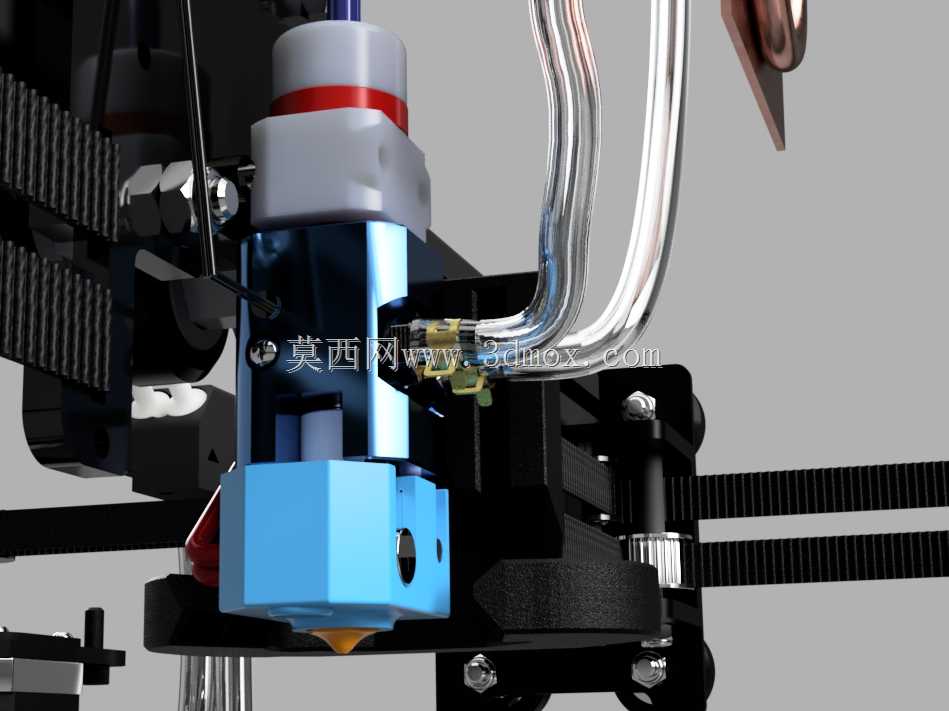

　　可以根据放置台面的平整度调整水平，避免因为台面倾斜导致的打印层错问题；所有外接接口都集中布置在设备后侧，包括电源接口、液冷管路接口、数据传输接口，布线时可以沿工位后侧走线，不会占用正面操作空间。设计过程中对所有运动部件的行程做了干涉校验，液冷管路的最小弯曲半径符合软管的弯折要求，不会出现管路折堵导致冷却液断流的问题，封闭腔体的顶部预留了过滤排风接口，可外接空气过滤装置，排出打印过程中产生的微量挥发性气体，适配封闭办公、教学场所的使用要求。挤出端的液冷块采用流道优化设计，冷却液在流道内形成紊流，提升热交换效率，能将热端散热段的温度稳定控制在合理区间，即使是长时间打印高温工程塑料，也不会出现散热不足导致的送料齿轮段耗材软化、堵料问题。

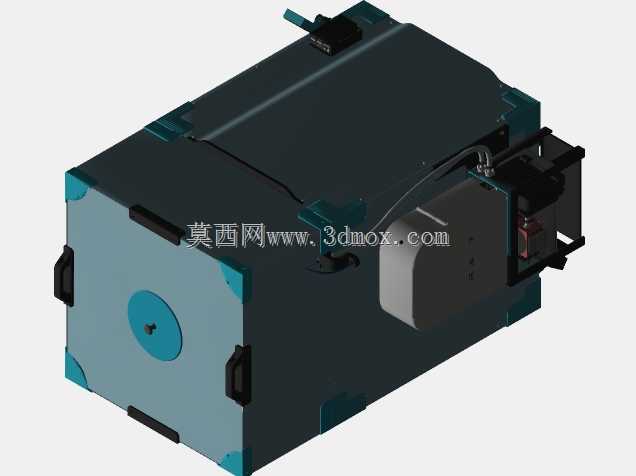

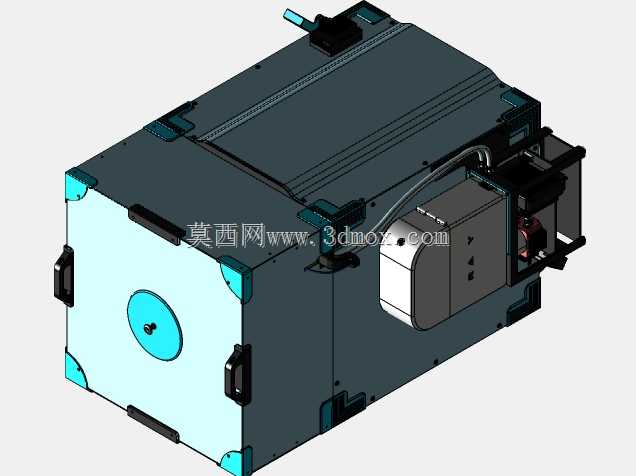

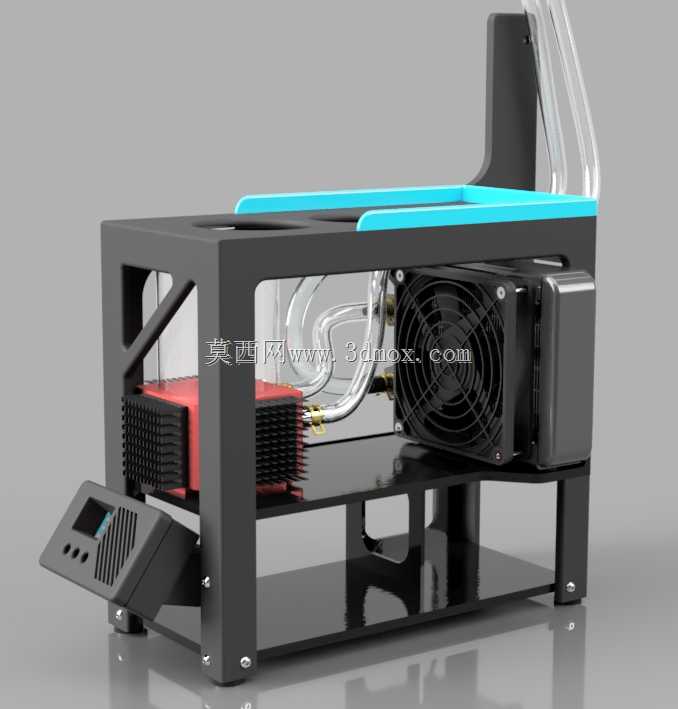

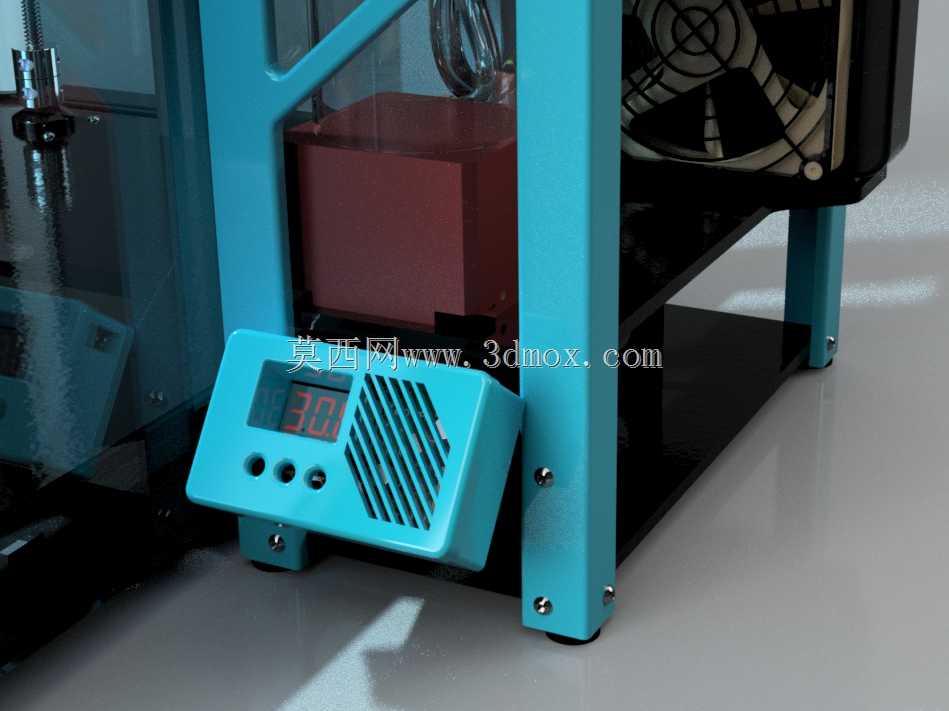

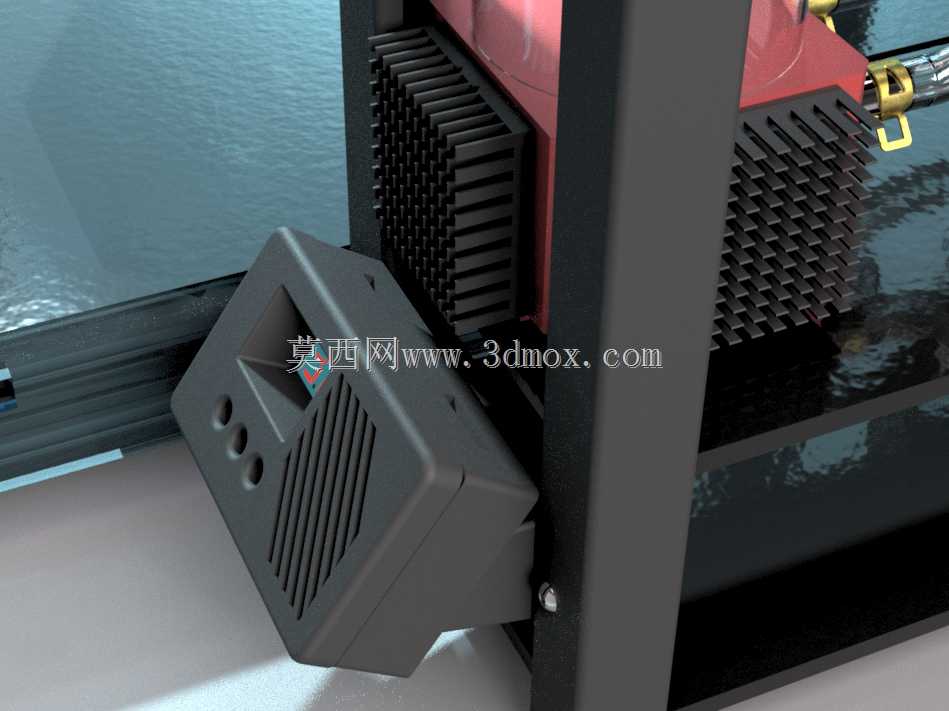

　　设备右侧外置的液冷单元集成了储液壶、水泵、换热排与散热风扇，液位观察窗直接外露，日常维护时可以直接观察冷却液余量，不需要拆解设备外壳，补液操作也可以直接通过外置储液壶完成，大幅降低日常维护的操作门槛。框架上的所有角件连接位置都预留了后期拓展的安装孔位，可以根据使用需求加装自动调平传感器、断料检测模块、摄像头监控组件、耗材干燥仓等拓展配件，不需要对原有框架做打孔、切割等二次加工，适配不同用户的定制化使用需求。封闭腔体的门板采用磁吸式开合设计，日常更换耗材、清理平台、维护内部组件时可以直接打开门板，操作完成后磁吸闭合即可保证腔体密封性，不需要额外加装锁扣或者铰链，结构简单可靠，长期使用也不会出现铰链松动、门板下垂的问题。
