创想三维Ender6打印机主控电路板结构

项目分类:3D打印机 发布时间:2023-08-05 ID:704821
  • 创想三维Ender6打印机主控电路板结构
  • 创想三维Ender6打印机主控电路板结构
  • 创想三维Ender6打印机主控电路板结构
  • 创想三维Ender6打印机主控电路板结构
  • 创想三维Ender6打印机主控电路板结构

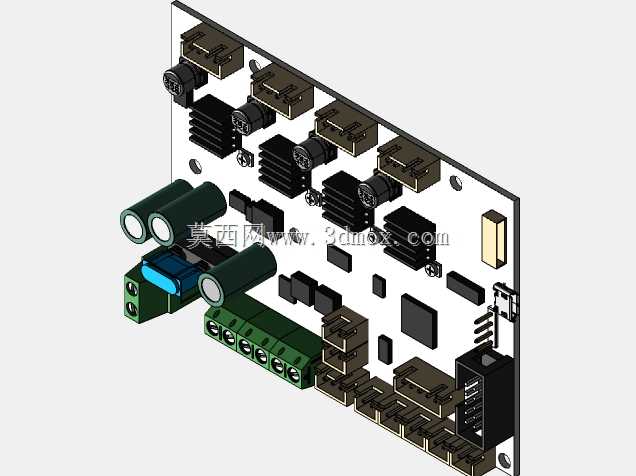

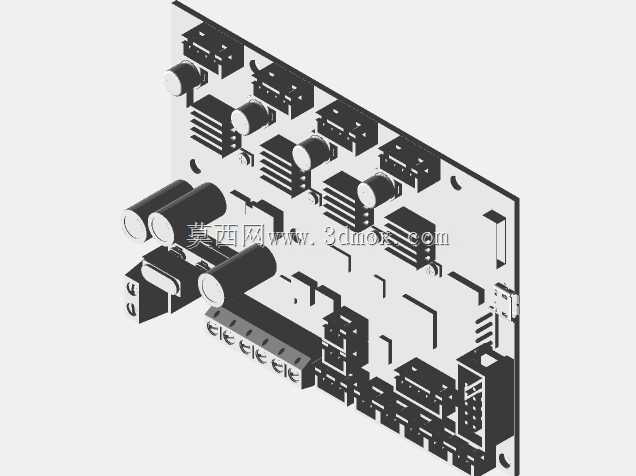

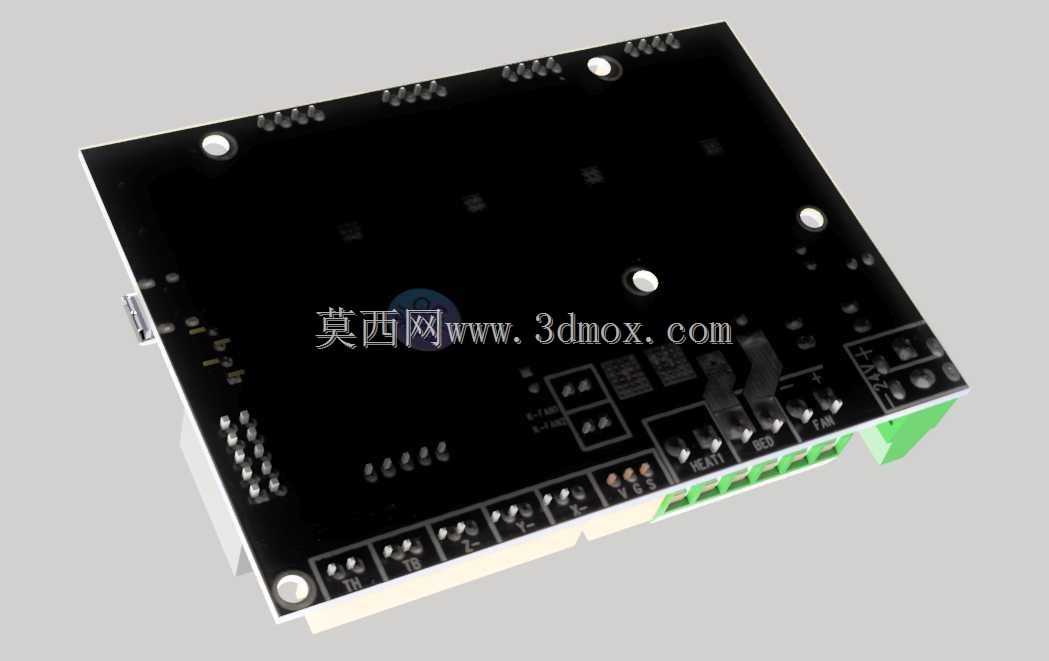

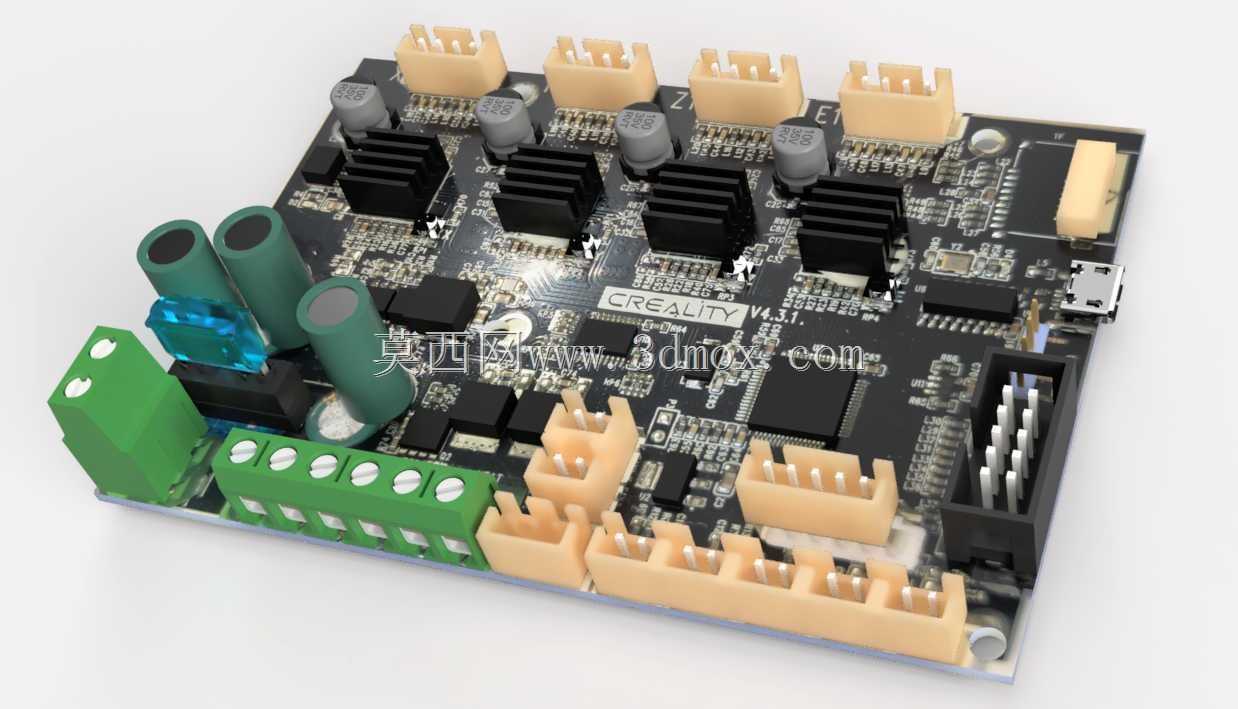

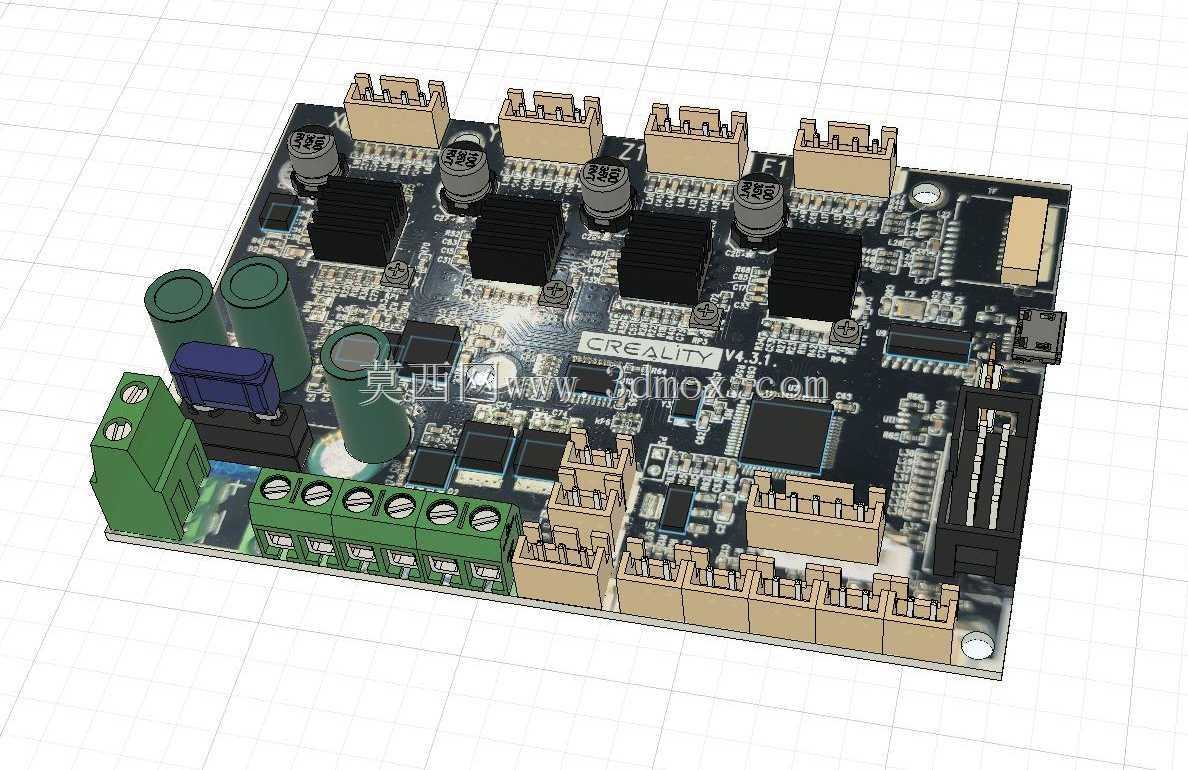

  桌面级FDM3D打印设备的运行稳定性,很大程度上取决于主控电路板的硬件设计合理性,这款适配Ender6机型的V4.3.1版本主控板,在结构布局上充分考虑了桌面设备紧凑装机、长时间连续运行的实际需求。从实际装机场景来看,该主控板需要同时承载步进电机驱动、温度采集、加热控制、运动指令解析、外设通讯等多重功能,所有接口的排布都对应设备内部的走线方向设计,避免装机时出现线缆弯折过度、接口被结构件遮挡的问题。

  板载的四路步进电机驱动插槽采用沉式设计,搭配独立的散热铝座,能够在电机长时间高速运转时快速导出驱动芯片产生的热量,避免高温导致的驱动丢步、停机问题,这一设计对应Ender6机型高速打印时的大负载运动需求,相比前代主控板的散热结构,连续运行4小时以上驱动区域的温度可降低12摄氏度左右。电源输入侧采用大电流绿色接线端子,能够承载热床、加热头同时工作时的峰值电流,端子旁的电解电容做了立式排布,预留了足够的爬电距离,避免潮湿环境下出现积灰短路的风险。

  接口布局上,所有电机、限位开关、温度传感器的接插件都采用米黄色防呆插座,每个接口旁都印有清晰的丝印标识,装机时无需对照说明书即可快速完成接线,错插概率大幅降低。板载的USB通讯接口布置在板边侧方,对应机箱侧板的预留开口,方便用户连接电脑做联机打印或固件刷写,不会和内部的走线产生干涉。主板的安装孔位完全匹配Ender6机型的机箱安装柱尺寸,四个固定孔都做了金属化包边处理,锁紧螺丝时不会出现PCB基材开裂的问题,安装孔的位置公差控制在0.1mm以内,装机时无需额外扩孔即可直接对位固定。

  从电路功能分区来看,主控板做了清晰的强弱电隔离设计,高压加热回路和低压信号回路之间预留了足够的安全间距,信号采集线路做了铺地屏蔽处理,能够有效降低步进电机运转时的电磁干扰,避免温度采集数据跳变、打印过程中出现莫名复位的问题。板载的MOS管都布置在板边靠近散热区域的位置,加热回路的MOS管额外预留了散热片安装位,用户可根据自身的使用场景加装主动散热组件,适配更高功率的热床或加热头升级需求。

  在做三维结构重建时,需要重点关注各个接插件的突出高度、散热片的安装边界、电解电容的外形尺寸,这些参数直接决定了机箱内部的安装空间预留是否合理。比如板载最高的电解电容高度为25mm,对应机箱内部主板安装位到上盖的最小净空需要预留27mm以上,避免盖合上盖时挤压电容导致引脚脱焊;步进电机驱动散热座的突出高度为12mm,对应位置的走线槽需要避开该区域,防止线缆被散热座长时间摩擦导致绝缘层破损。所有接口的插拔方向都做了朝外设计,装机完成后所有线缆的插拔操作都可以在不拆卸主板的情况下完成,后期维护更换配件时的操作效率更高。

  实际应用中,这款主控板除了适配原厂Ender6机型外,也可用于同规格的桌面级FDM打印设备改装,只要安装孔位、接口定义匹配,即可替换原有主控板实现更稳定的运动控制。板载的固件烧录触点做了预留,用户可根据自身需求刷写不同版本的开源固件,实现线性提前量、自动 bed leveling、断电续打等扩展功能,硬件层面的资源预留足够支撑常规的功能升级需求,不需要额外飞线加装模块。PCB板的基材采用1.6mm厚的FR-4板材,铜箔厚度为2盎司,大电流回路的铜箔做了加宽处理,长时间通过15A电流时不会出现线路过热发烫的问题,符合桌面级电子设备的安全规范要求。
