食品饮料生产线原位CIP清洗装置结构

　　在食品饮料、乳制品、生物医药这类对卫生级要求极高的连续生产场景里，生产线停机拆洗管道与罐体的成本极高，不仅会打断连续生产节奏，人工拆洗的清洁一致性也很难稳定达标，原位清洗系统就是为解决这一痛点设计的核心配套设备，无需拆解工艺管线与生产罐体，即可在密闭回路内完成全流程接触表面的清洁作业。这套CIP装置的核心配置围绕清洗液的制备、输送、温控、回流四个核心环节搭建，主溶液制备罐采用立式锥底结构设计，锥底角度匹配卫生级排液要求，避免清洗液残留形成卫生死角，罐体顶部配置投料口与搅拌组件，可按工艺要求完成6%浓度烧碱或硝酸类清洗液的配比制备，单批次制备容积为1000L，罐体侧壁预留液位检测、温度检测接口，可实时监控罐内清洗液的液位与温度参数。

　　系统配置两台计量泵作为清洗液输送的动力核心，一用一备的冗余设计可避免单泵故障导致的清洗流程中断，计量泵的出口端配置缓冲器与压力检测元件，稳定输出压力的同时，可实时监测管路堵塞情况，避免超压损坏密封元件。温控环节采用两台板式换热器搭配PID控制回路实现精准控温，其中一路换热器负责在清洗液进入主水箱前对进水进行预加热，另一路负责循环清洗过程中的温度补偿，可在15分钟内将整罐清洗液预热至95℃，循环过程中温度波动控制在±2℃以内，满足高温清洗的工艺要求，换热器的进出口均配置温度传感器与流量调节阀，PID控制器可根据实时温度反馈自动调整蒸汽阀开度，无需人工干预即可稳定维持清洗温度。系统配套两个容积200L的316不锈钢二次罐，

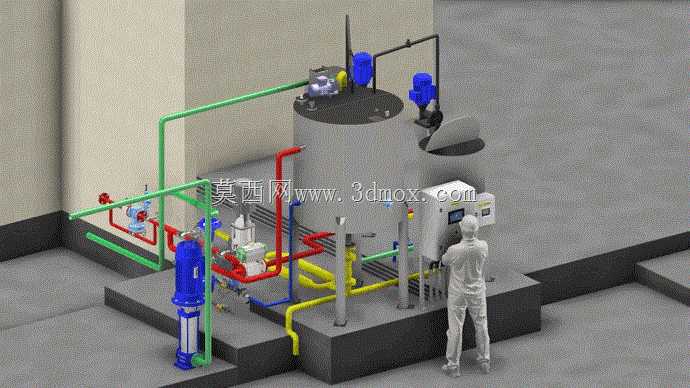

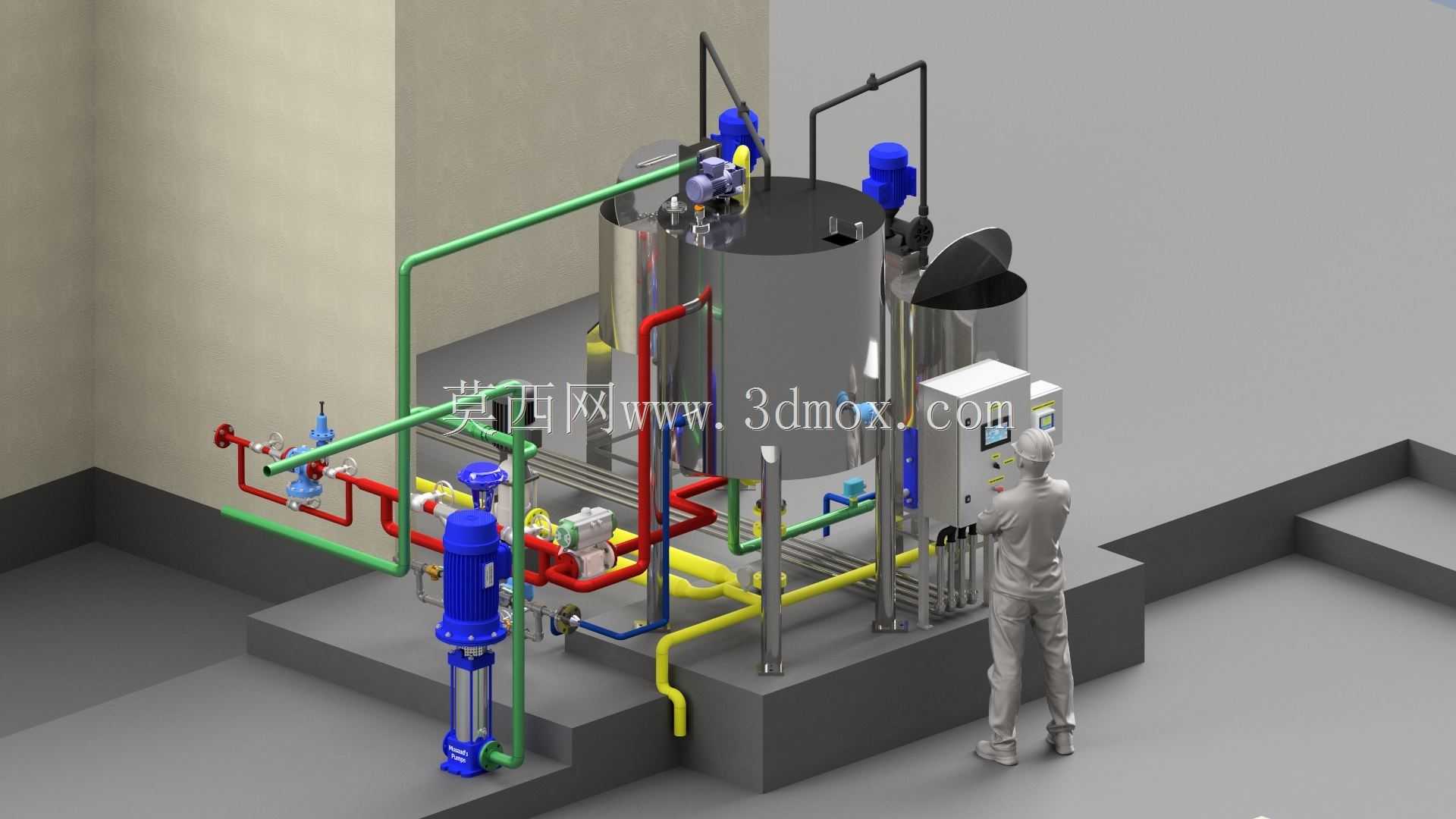

　　分别用于储存待使用的清洁成品液与回收的初步清洗回流液，罐体采用卫生级镜面抛光处理，内壁粗糙度Ra≤0.8μm，避免物料沉积挂壁，罐顶配置呼吸阀与清洗球，可实现罐体自身的自清洁。整套装置的工艺管线采用分色设计，绿色管线为清洗液供给回路，红色为蒸汽加热回路，黄色为回流回路，不同介质管线采用不同颜色标识，便于现场运维人员快速识别管线功能，管线连接全部采用卫生级快装卡盘结构，密封件采用耐酸碱腐蚀的氟橡胶材质，既满足密封要求，也便于后期维护更换。安装边界方面，整套装置采用撬装式集成设计，所有罐体、泵组、换热器、阀组、控制柜体全部集成在统一的碳钢喷撬座上，撬座底部预留地脚螺栓安装孔，现场安装时仅需对接生产管线的进出口、蒸汽接口、

　　排污接口与电源即可投入使用，无需现场二次配管组装，撬座的操作面预留1.2m以上的操作维护空间，控制柜安装在撬座侧方的人体工程学高度位置，操作人员站立即可完成所有参数设置与状态监控，无需登高或俯身操作。管线布局上充分考虑了流体阻力与排气要求，所有水平管线设置3‰的倾斜坡度，坡向排污口，避免管线积液，管线最高点配置自动排气阀，启动时可自动排出管内空气，避免气阻影响清洗液流量。阀组全部采用气动卫生级隔膜阀，可通过PLC程序自动控制阀门开关，实现酸洗、碱洗、热水冲洗、清水漂洗等不同清洗流程的自动切换，无需人工手动操作阀门，降低人为操作失误的概率。整套系统的设计充分考虑了不同生产线的适配性，清洗液流量与压力可通过计量泵的变频调节实现适配，可对接从单台罐体到整条连续生产线的清洗需求，清洗过程中回流的清洗液经过滤器过滤后可回流至二次罐重复利用，降低清洗液与水资源的消耗，排污口配置pH检测元件，排放前可自动检测废液pH值，达标后才可排放，避免不符合环保要求的废液直接排出。
