倾斜式钙料输送螺旋给料设备结构

　　在粉体加工、建材生产、矿物处理这类散料转运场景里，经常会遇到需要把低位料仓的钙粉、颗粒状钙料抬升到一定高度，送入下游配料、研磨或者包装工序的需求，常规水平输送机没法完成高程差的物料转移，垂直斗提又存在占地面积大、易卡料、残留多的问题，这款倾斜布置的螺旋输送结构就是针对这类工况做的适配设计。

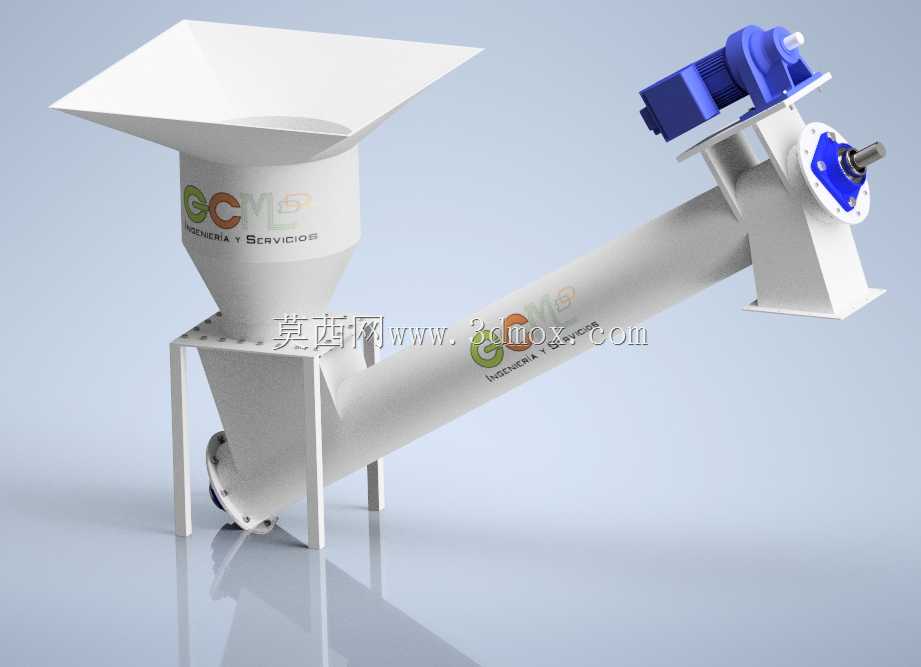

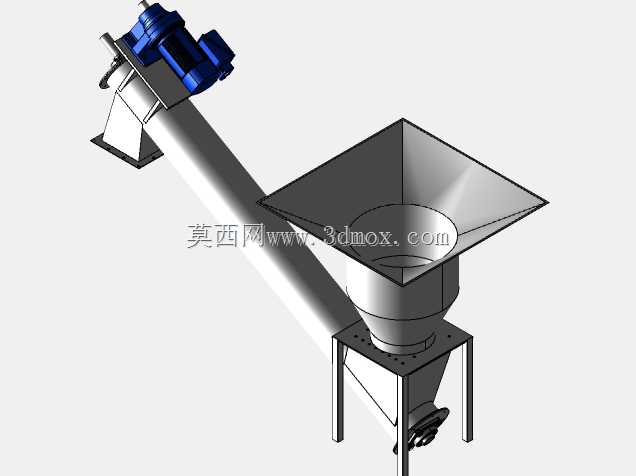

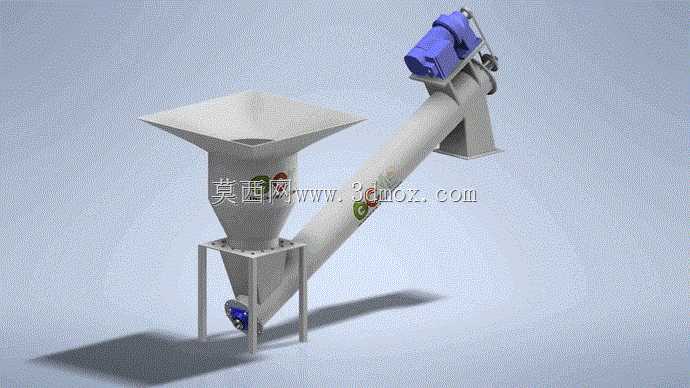

　　从结构布局来看，设备整体采用斜置单管螺旋主体搭配顶部驱动、下部受料斗的布置形式，螺旋管段轴线与水平面形成固定倾角，既可以压缩水平方向的安装占地，又能避免垂直输送时物料反压过大导致的驱动负载骤增问题。下部受料斗采用方口上沿、锥段收料的结构，上沿大开口设计可以适配前端装载机倒料、上游设备落料的多种受料方式，锥段内壁做了顺滑过渡，没有直角积料死角，钙类物料流动性一般，容易在转角处搭桥起拱，锥段的倾斜角度特意设置为大于钙粉自然安息角，保证物料可以依靠自重持续滑入螺旋进料口，不会出现斗内积料堵料的情况。受料斗下方设置了方形框架式支腿，支腿采用型钢焊接结构，四个支脚的安装平面做了水平度加工基准面，现场安装时可以通过垫铁调整整体水平，避免螺旋管段倾斜角度出现偏差导致的叶片偏磨、物料输送效率下降问题。

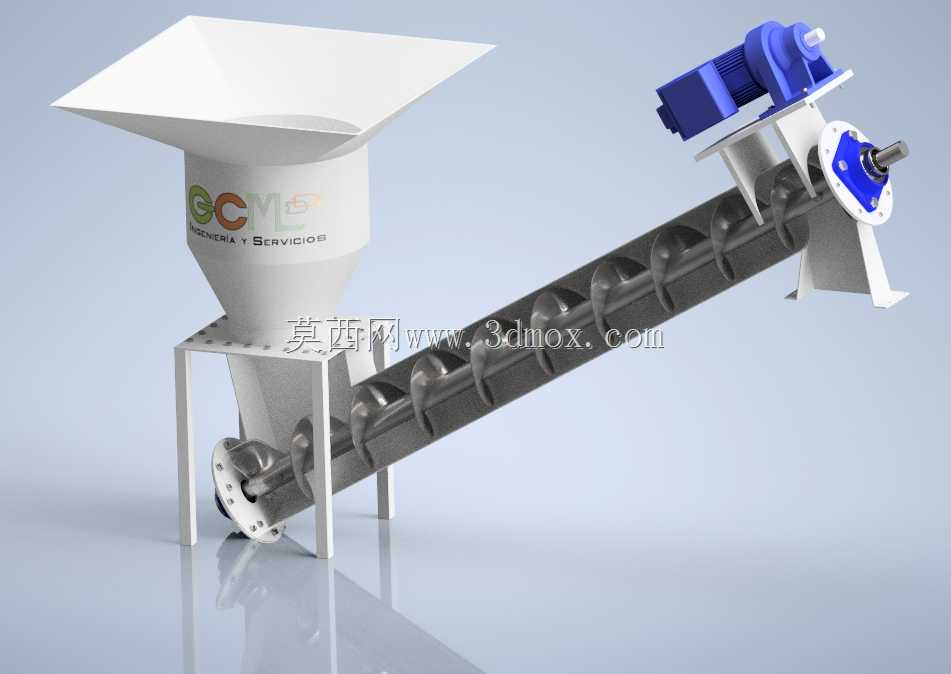

　　螺旋主体段采用无缝钢管作为壳体，内部的螺旋叶片为等螺距连续实体叶片，叶片边缘与壳体内壁的间隙控制在合理范围，既不会因为间隙过大导致物料回流、输送效率降低，也不会因为间隙过小出现加工装配误差导致的叶片刮壳问题。驱动单元布置在螺旋管的高端出料端，这种端部驱动的布局相比中部驱动可以减少中间吊轴承的设置，钙类物料带有一定的磨琢性，中间吊轴承很容易被物料磨损，同时还会在吊轴承位置形成物料滞留区，高端驱动的设计让整根螺旋轴只有两端的支撑轴承，轴体整体刚性经过校核，在2.3m的输送长度下，轴的挠度变形量控制在允许范围内，运转时不会出现大幅晃动。驱动端的减速电机直接与螺旋轴通过联轴器连接，传动效率高，结构紧凑，减速电机的安装座与螺旋管端部的法兰做成一体化焊接结构，保证驱动单元与螺旋轴的同轴度，减少运转时的振动和噪音。

　　设备的出料口设置在驱动端下方，斜置的螺旋在转动时，物料随着叶片旋转被不断向上推送，到达高端后直接从出料口落入下游设备，整个输送过程是封闭在钢管壳体内的，钙粉输送时容易产生粉尘外溢，封闭结构可以很好地控制粉尘逸散，改善车间作业环境。螺旋管的中部设置了一个支撑耳座，现场安装时可以将这个耳座与钢结构支架或者建筑平台做固定连接，配合下部受料斗的支腿，形成两点支撑的稳定结构，避免设备长周期运转时出现管段晃动、焊缝开裂的问题。

　　从安装边界来看，设备整体的管段长度对应2.3m的输送距离，螺旋直径为8英寸，选型时可以根据这个参数核算输送能力，8英寸的螺旋直径在常规转速下，针对钙粉这类堆积密度的物料，每小时的输送量可以满足中小型生产线的给料需求。安装时需要注意，设备的倾斜角度是固定设计值，现场不能随意调整倾角，倾角过大会导致物料下滑回流，输送效率骤降，倾角过小则无法达到设计要求的提升高度，无法匹配上下游设备的接口高程。进料口的中心位置、出料口的中心位置都做了定位基准设计，现场对接上下溜管时可以直接以法兰面为基准对接，不需要额外做位置调整。

　　设计时还考虑了日常维护的便利性，螺旋管的下部靠近受料斗的位置设置了检修口，平时用密封盖板通过螺栓紧固，当出现进料口卡入异物、叶片末端缠绕杂物的情况时，不需要拆开整段设备，只需要打开检修口盖板就可以清理故障。两端的支撑轴承都采用了带密封的外球面轴承，既可以自动补偿轴体的少量同轴度误差，密封结构也可以阻挡钙粉进入轴承内部，延长轴承的使用寿命，轴承座采用螺栓连接的方式固定在端部法兰上，更换轴承时不需要拆卸整根螺旋轴，维护工作量小。

　　针对钙类物料的磨琢性，螺旋叶片的边缘做了耐磨处理，壳体内部在进料段的位置也可以根据使用需求贴附耐磨衬板，减少物料对壳体的磨损，延长设备的整体使用寿命。整个设备的结构没有复杂的特殊构件，所有零部件都是通用机械加工件和标准件，加工制造难度低，后期备件采购更换方便，对于中小型加工厂来说，不管是新线安装还是旧线改造，都可以快速适配安装，不需要对现有厂房结构做大规模改动。
