咖啡糖浆冷却存储罐及配套工艺管线布设

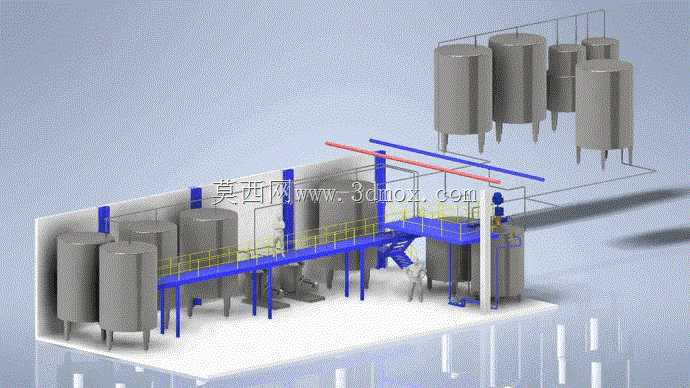

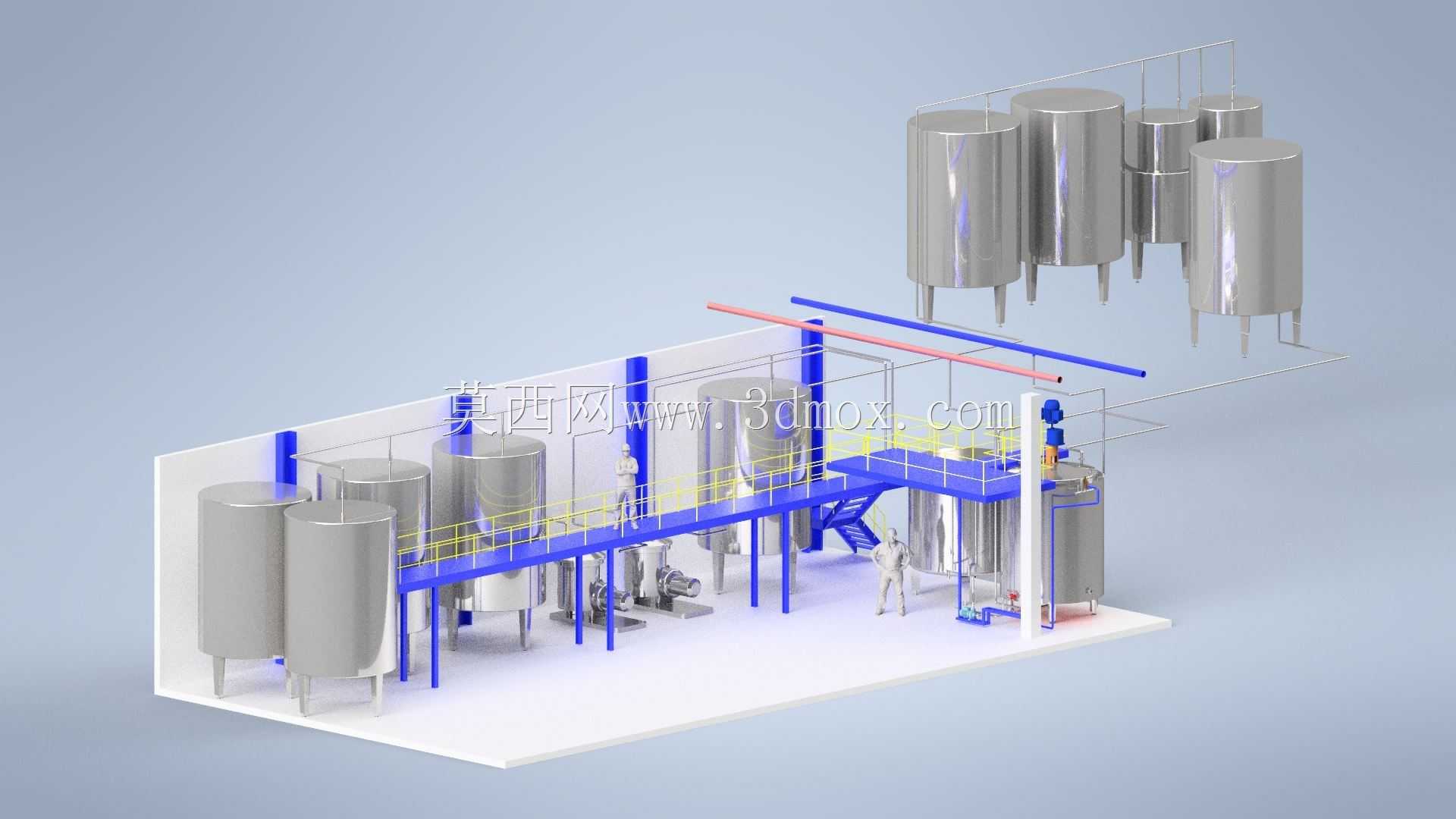

　　这套装置面向咖啡糖浆类粘稠热敏性物料的生产存储环节设计，核心解决糖浆熬制完成后快速降温、暂存及转序输送的工艺需求，在饮品配料、商用咖啡原料加工车间的物料处理工段应用广泛。现场布设时，多台立式圆柱储罐沿操作平台两侧排布，单台储罐支腿高度匹配车间物料输送的重力流落差要求，罐体顶部预留进料口、呼吸阀接口与温度检测安装位，侧壁夹套层通冷却水实现糖浆的恒温存储，避免高温下糖分焦化或低温下物料粘度过高影响输送。配套工艺管线沿操作平台支架分层布设，红色管线走冷却介质回水、蓝色管线走冷却介质进水，物料输送管线采用低位排布减少残留，管线转弯处采用大曲率弯头降低粘稠物料的输送阻力，所有管线与罐体接口处均预留法兰连接位，方便后期拆装检修与管路清洗。

　　操作平台采用型钢焊接框架搭配防滑格栅板，平台护栏高度符合生产车间安全防护规范，斜梯踏步做防滑处理，平台宽度预留操作人员巡检与阀门操作的足够空间，平台下方预留泵体安装位与管线通行空间，整体安装边界需匹配车间现有物料进出口的位置坐标，避免与车间原有立柱、其他设备产生干涉。设计过程中，先通过现场实测获取车间可用安装区域的长宽高边界，再根据单批次糖浆处理量确定单台储罐的容积与台数，储罐支腿的间距经过载荷核算，确保满料状态下的结构稳定性，管线支架的跨距根据管线内介质重量与管材刚度计算确定，避免管线长期运行出现下垂变形。储罐的出料口位置高于输送泵入口一定高度，满足泵的汽蚀余量要求，冷却管线的进出口设置在罐体夹套的对角位置，

　　保证夹套内冷却水无流动死区，提升冷却效率。操作平台的立柱位置避开储罐的人孔与阀门操作位，斜梯的倾斜角度符合人机工程要求，减少操作人员上下攀爬的疲劳感。整套装置的布局兼顾生产流程的连续性，糖浆从熬制工段通过管线进入储罐冷却暂存，达到工艺要求温度后，通过出料管线输送至下一灌装或调配工段，所有阀门的安装位置均设置在操作人员站立可及的高度，无需额外登高操作。现场安装时需先对储罐支腿的安装基础做水平找平，避免罐体倾斜导致物料排净困难，管线对接时需保证法兰密封面的平行度，防止粘稠物料出现渗漏，冷却管线安装完成后需做水压试验，确认无渗漏后再连接罐体夹套接口。平台安装时需保证护栏的连接强度，格栅板与框架的固定点间距符合安全规范，

　　防止人员踩踏时出现松动。整套结构的设计充分考虑粘稠食品物料的生产特性，所有与物料接触的部位均做圆弧过渡处理，无清洁死角，满足食品生产的卫生要求，管线的排布整齐有序，不同介质的管线通过颜色区分，方便后期运维人员快速识别管线功能，减少误操作风险。储罐的顶部操作平台设置防护栏，方便操作人员进行进料、清洗等作业，罐体侧壁预留液位计安装位，可实时监测罐内物料存量，配合车间的物料调度系统实现生产过程的可视化管控。
