5500L卧式冷凝液存储罐体结构设计

　　在化工、制冷、工业余热回收系统的冷凝工段，冷凝液储罐是衔接换热末端与冷凝液回收、处理或回用环节的核心静置承压设备，这款5500L容积的卧式储液罐体，主要用于暂存系统中换热相变后产生的液态冷凝介质，避免管路带液引发的水击、泵气蚀等运行故障，同时可起到缓冲系统压力波动、分离冷凝液中裹挟微量不凝气的作用，适配中小型制冷机组、化工蒸馏装置、蒸汽换热系统的现场安装需求。

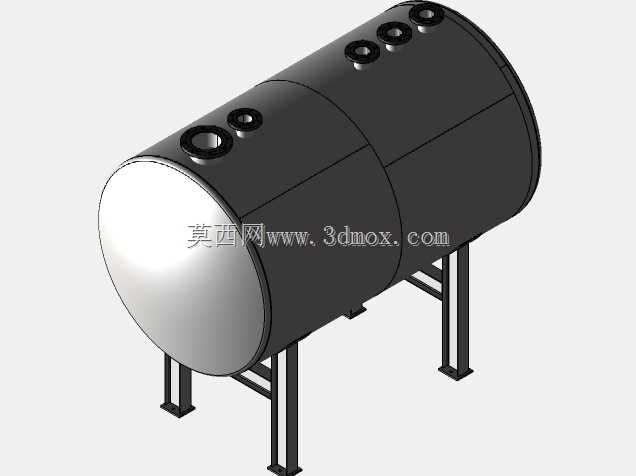

　　从结构设计逻辑来看，罐体主体采用5/16英寸厚度的304不锈钢板材卷制焊接而成，选择卧式布置而非立式结构，主要是考虑到多数工业现场的层高限制，卧式罐体的重心更低，运行稳定性更强，同时大容积下的液位波动更小，便于配套液位计、排污阀、出口管路的布置。罐体的椭圆形封头采用冲压成型后与筒身环缝焊接，所有开孔位置均做了补强圈焊接处理，顶部共设置5个工艺接管，从左至右可分别作为冷凝液入口、排气口、备用接口、液位计接口、安全附件接口，接管的法兰密封面均采用突面结构，适配常规中低压管路的密封连接要求，避免长期运行出现介质渗漏问题。

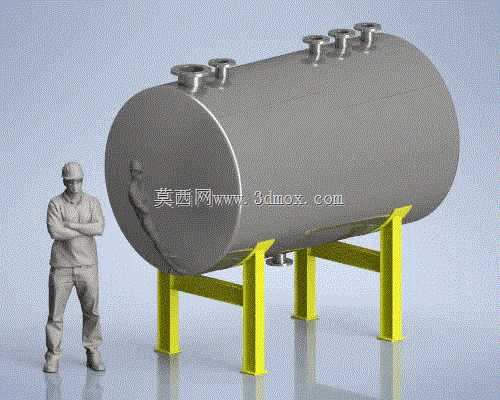

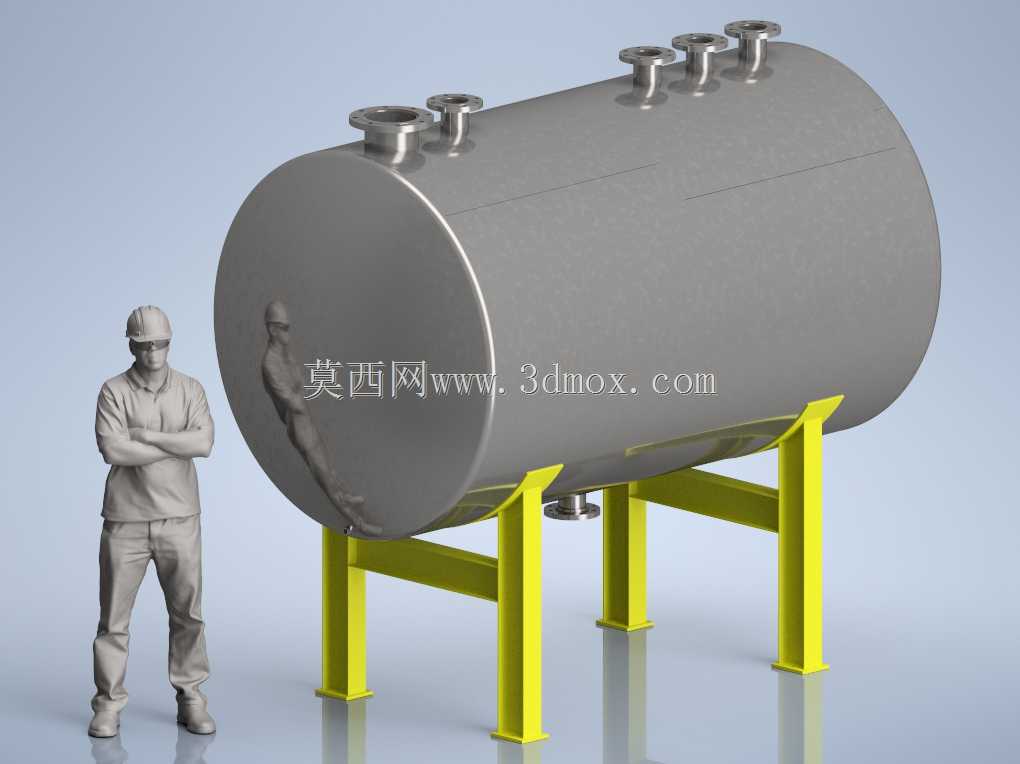

　　支撑结构的设计充分考虑了罐体满液状态下的载荷分布，四个支腿采用1/4英寸厚度的碳钢板材焊接成H型截面，支腿与罐体之间采用弧形垫板过渡焊接，避免局部应力集中导致的焊缝开裂，所有碳钢支撑件表面做黄色防锈漆涂装，既可以区分不锈钢罐体与碳钢支撑的材质边界，也能在工业现场起到安全警示作用，防止运维过程中发生碰撞。支腿底部预留了地脚螺栓安装孔，可直接与混凝土基础或钢制平台框架连接，安装时需保证罐体沿轴向有千分之三的坡度，坡向罐体底部的排污口位置，便于检修时彻底排空罐内积液与沉积杂质。

　　建模过程中严格遵循压力容器的结构设计规范，筒身的卷制圆度公差、焊缝的预留间隙、接管的伸出长度都按照实际加工要求做了参数化设置，所有焊接位置都预留了焊角尺寸的建模特征，方便后续出工程图时直接提取焊接标注。罐体的人孔设置在筒体侧下方位置，尺寸满足运维人员进入内部检修、清理的空间要求，人孔盖采用快开式螺栓压紧结构，密封垫选用耐温耐腐的橡胶石棉垫，适配多数水基、油基冷凝液的介质特性。

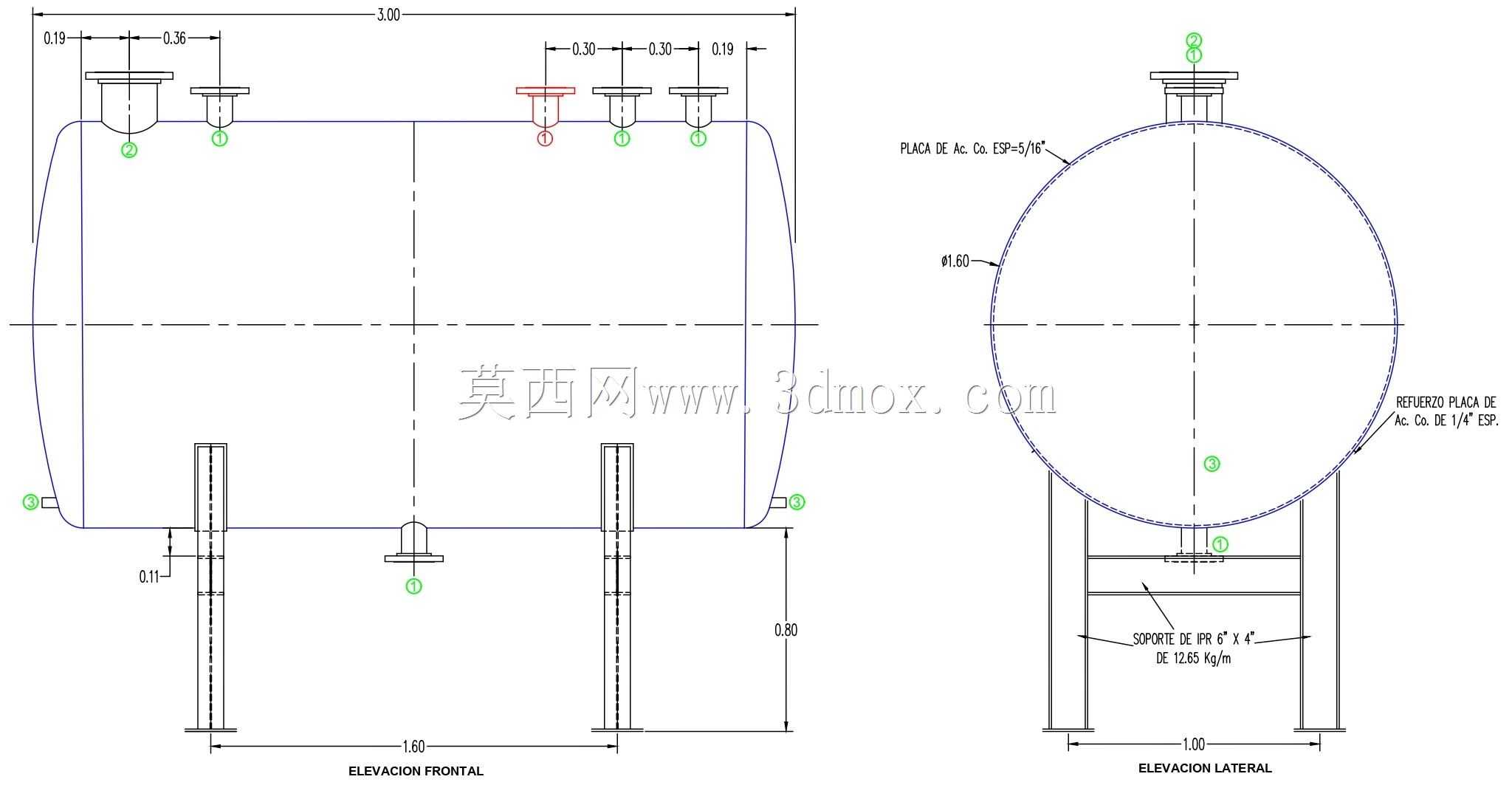

　　在安装边界的尺寸控制上，罐体总长度控制在4米以内，筒身直径10英尺，加上支腿的总高度控制在1.8米左右，既满足5500L的有效容积要求，也能适配标准集装箱运输与常规厂房门的进出尺寸，不需要现场做额外的拆装处理。罐体的接口位置都做了统一的方位标注，顶部接管的中心距、支腿的跨距都按照通用安装标准设置，可直接对接同规格的标准管路配件，减少现场安装的配管工作量。

　　实际运行过程中，该储罐可承受的工作压力适配常规低压冷凝系统的工况，不锈钢材质的筒体可耐受普通冷凝液的腐蚀，不需要额外做内衬防腐处理，碳钢支撑的强度经过载荷校核，满液状态下的变形量控制在规范允许范围内，不会出现支腿失稳、罐体下沉的问题。罐体侧面预留了液位计安装的上下接口，可配套磁翻板液位计或玻璃管液位计，实时监测罐内液位高度，配合进出口的阀门实现冷凝液的自动液位控制，当液位达到高限值时自动启动输送泵将冷凝液泵送至后续处理单元，低液位时自动停泵避免泵空转损坏。
