集成PLC控制的板式换热自动供暖装置

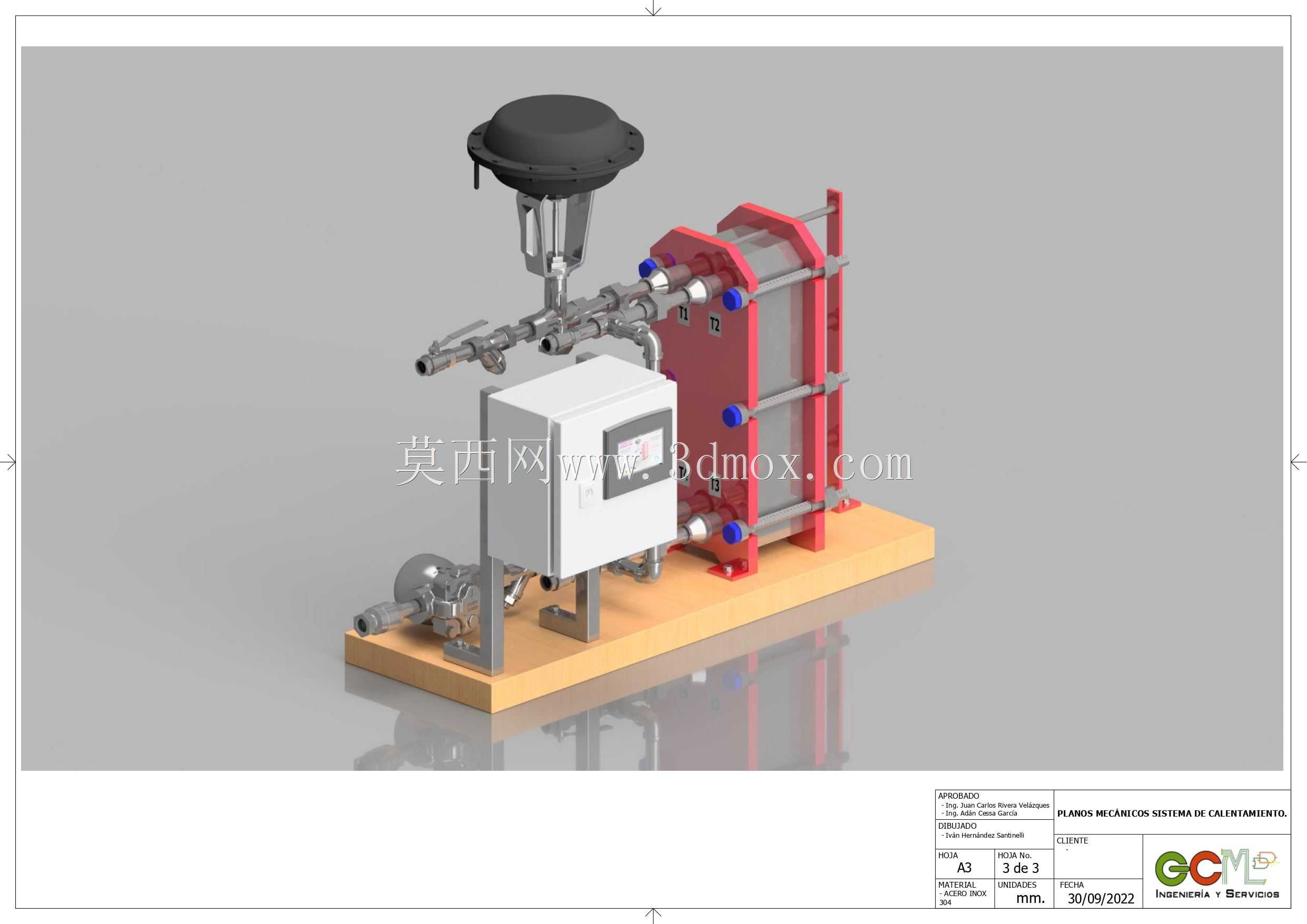

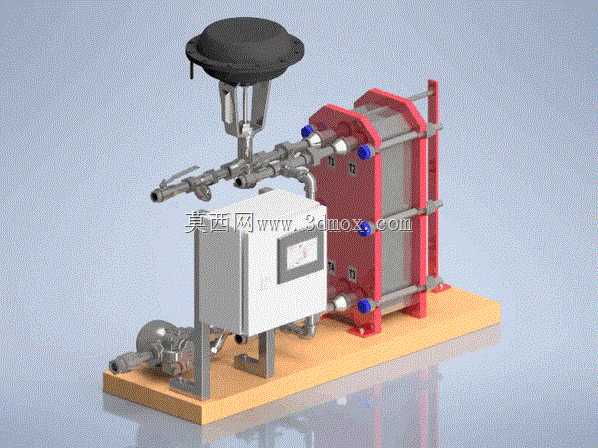

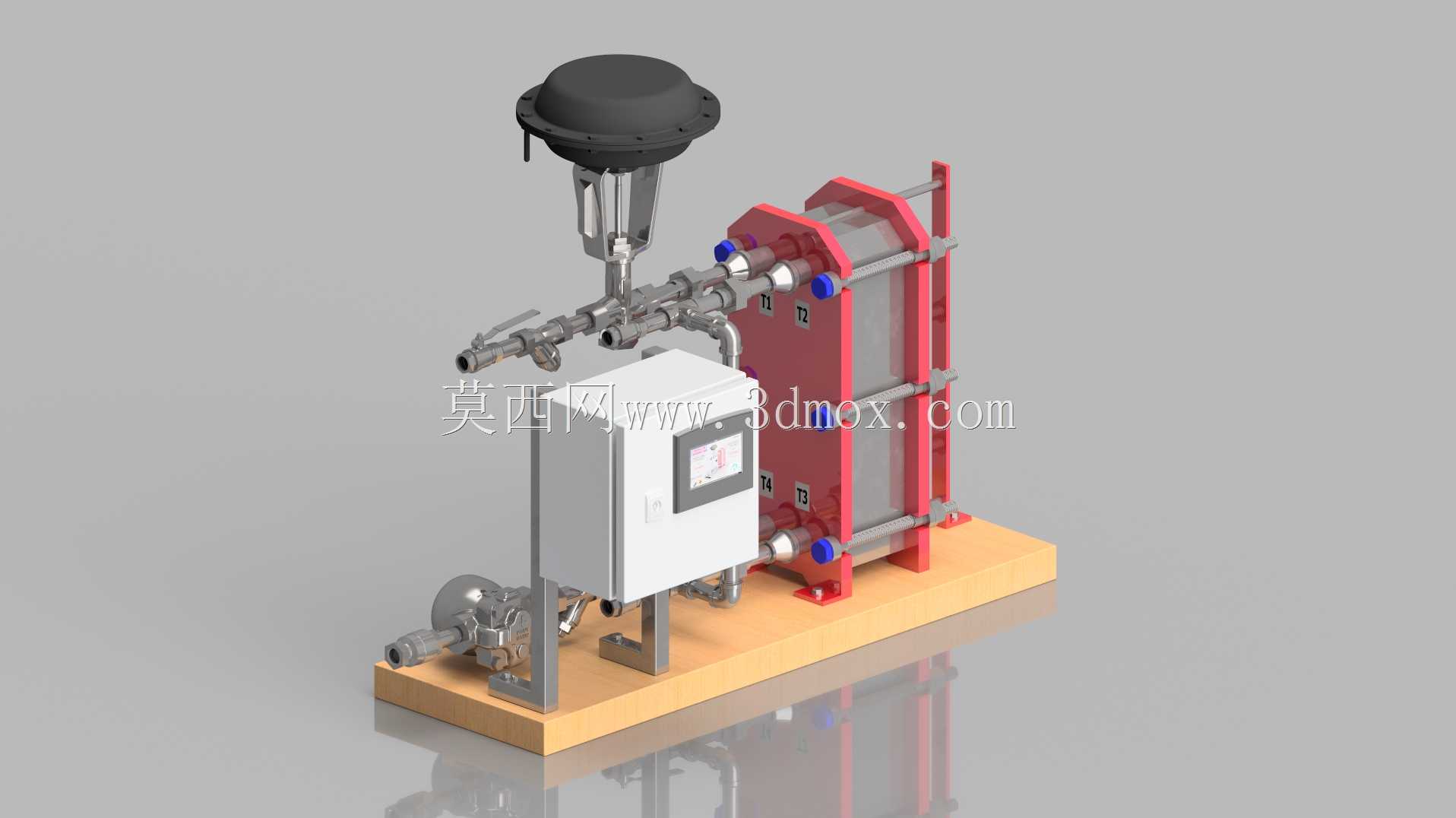

　　这套集成化换热供暖装置主要面向商用建筑、工业厂区的蒸汽换热供暖场景，可直接对接厂区饱和蒸汽管网与闭式循环供暖水系统，替代传统分散式换热机组，解决常规换热站占地大、管路零散、控制逻辑分散的现场痛点。整套装置采用撬装一体式集成设计，所有核心部件均预装在统一的成型安装底座上，现场施工仅需对接蒸汽入口、供暖水供回水口、冷凝水排放口三组主管道，同时接入动力电源与控制信号线缆即可完成投用准备，大幅缩减现场安装的管路焊接、支架预制、对中找正工作量，适配旧供暖系统改造时的紧凑安装空间需求。

　　从功能逻辑来看，装置核心换热单元采用板式换热结构，板片采用人字形波纹冲压成型，相邻板片倒置安装形成交错流道，蒸汽侧与水侧流道完全隔离，蒸汽在板片一侧释放潜热加热另一侧循环供暖水，冷凝水顺着板片波纹汇入底部集液腔后通过配套疏水组件排出，避免换热腔内部积液导致的水击、换热效率衰减问题。换热单元的蒸汽入口端配置气动薄膜式控制阀，阀体采用等百分比流量特性阀芯，可根据供暖水侧的出水温度实时调整蒸汽通入量，相比传统开关式通断控制，温度控制精度可控制在±1℃范围内，避免供暖水温大幅波动导致的末端舒适度不足、蒸汽过量消耗问题。

　　控制单元采用集成HMI触摸屏的一体化PLC控制器，控制器箱体直接预装在撬装底座的支架上，箱体防护等级适配常规换热机房的潮湿、多尘环境，内部集成温度采集模块、模拟量输出模块、开关量控制模块，无需额外配置独立的控制机柜。PLC内部预设完整的运行逻辑：开机时先启动循环水泵建立水循环，待水流开关检测到正常水流量后再逐步开启蒸汽控制阀暖管，避免冷态下突然通入高温蒸汽导致板片热应力变形；运行过程中实时采集供暖水供回温度、蒸汽入口压力、冷凝水温度等参数，自动调整蒸汽阀开度匹配实时热负荷，同时内置超温、超压、断流保护逻辑，触发异常时自动切断蒸汽阀并输出报警信号，无需人工24小时值守。

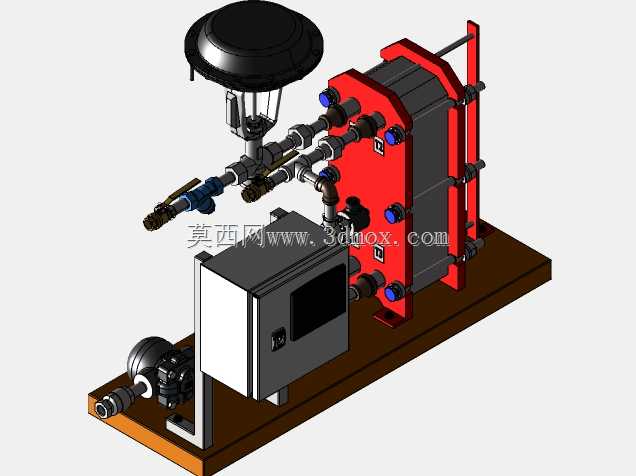

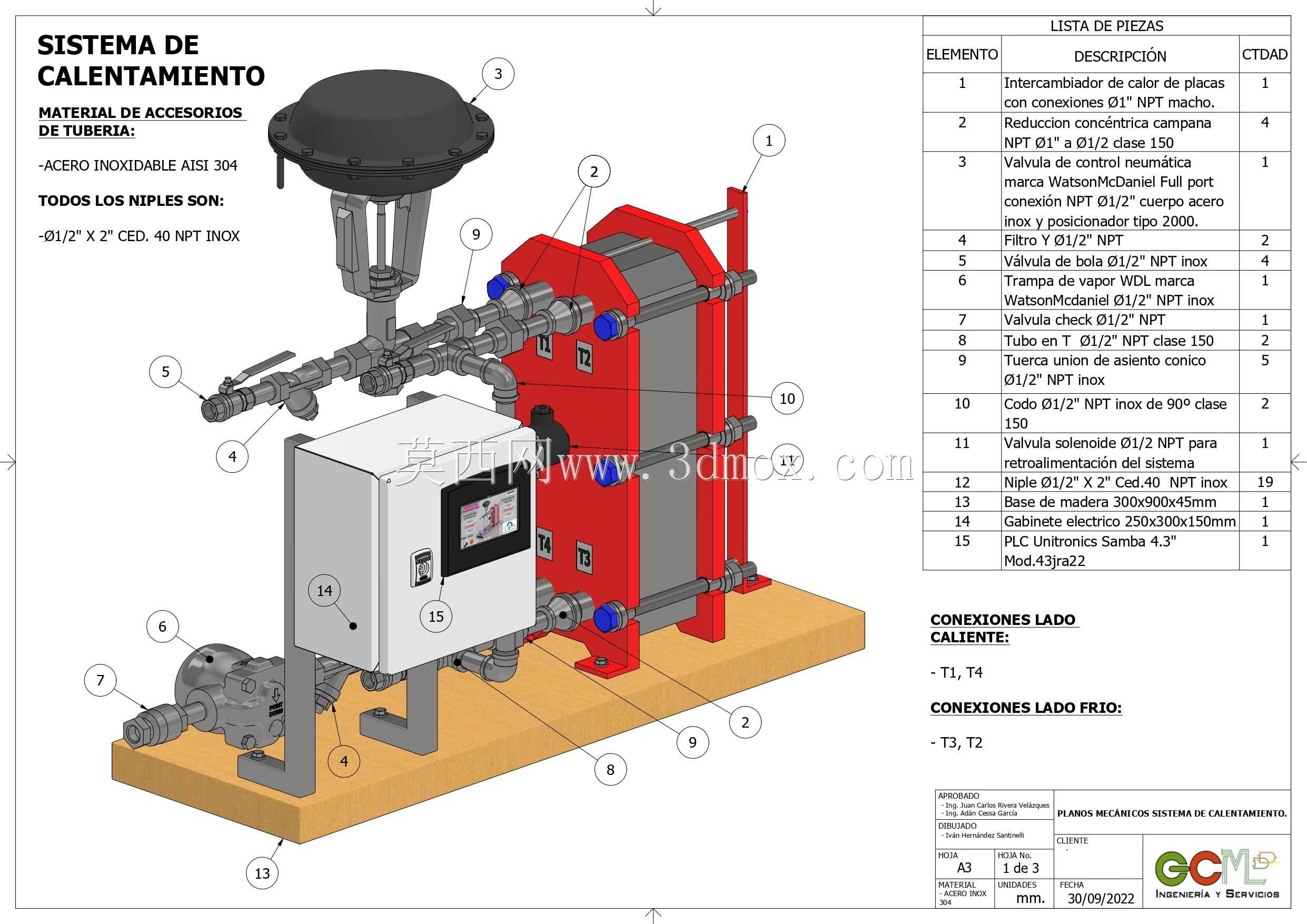

　　整套装置的管路布局经过三维建模阶段的反复校核，所有不锈钢工艺管道均采用等径布置，弯头采用大曲率半径冲压弯头减少管路阻力，管道支架直接与撬装底座焊接固定，避免运行过程中管路振动导致的焊缝开裂、接口泄漏问题。安装底座采用加厚型钢焊接成型，底部预留叉车孔位与地脚螺栓安装孔，可直接通过叉车转运至安装位置，找平后通过膨胀螺栓固定即可，无需额外浇筑混凝土设备基础。板式换热单元的板片采用快拆式拉杆压紧结构，后期维护清洗时仅需松开压紧拉杆即可逐片拆下板片清理水垢、杂质，无需整体切割管路拆卸换热芯体，大幅缩短维护停机时间。

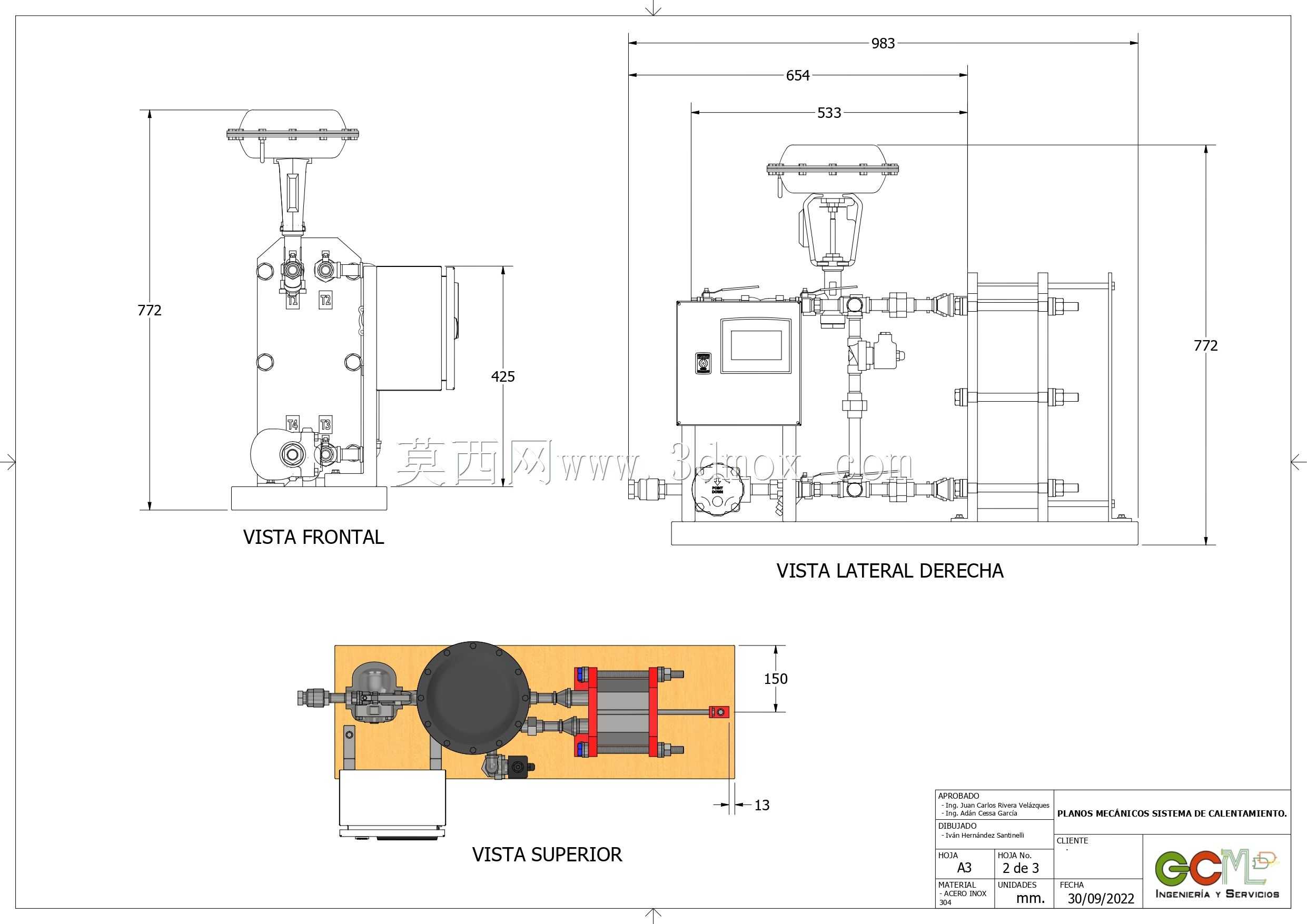

　　在安装边界设计上，三维建模阶段已预留所有操作维护空间：PLC控制箱前方预留不小于800mm的操作空间，方便操作人员查看参数、调整设置；板式换热器侧方预留足够的抽芯空间，满足后期板片拆卸清洗的操作需求；控制阀顶部预留执行器拆装空间，方便后期更换气动薄膜执行器、阀芯组件。所有管路接口均采用标准法兰连接，法兰尺寸匹配常规工业管路的公称通径标准，现场对接时无需额外加工转换接头。装置整体高度控制在常规机房门洞通行高度范围内，可直接通过标准宽度的机房门、通道转运，无需拆解部件即可完成进场就位。

　　相比传统散件现场组装的换热机组，这套集成装置在建模阶段已完成所有部件的干涉检查、管路应力校核，所有部件的安装位置、固定方式均经过优化，避免现场组装时容易出现的管路错位、支架强度不足、操作空间预留不足等问题，同时控制逻辑已在出厂前完成预调试，现场投用前仅需根据实际供暖面积、热负荷参数微调控制阈值即可，大幅缩短项目的现场实施周期，也降低了后期运行过程中的故障概率。
