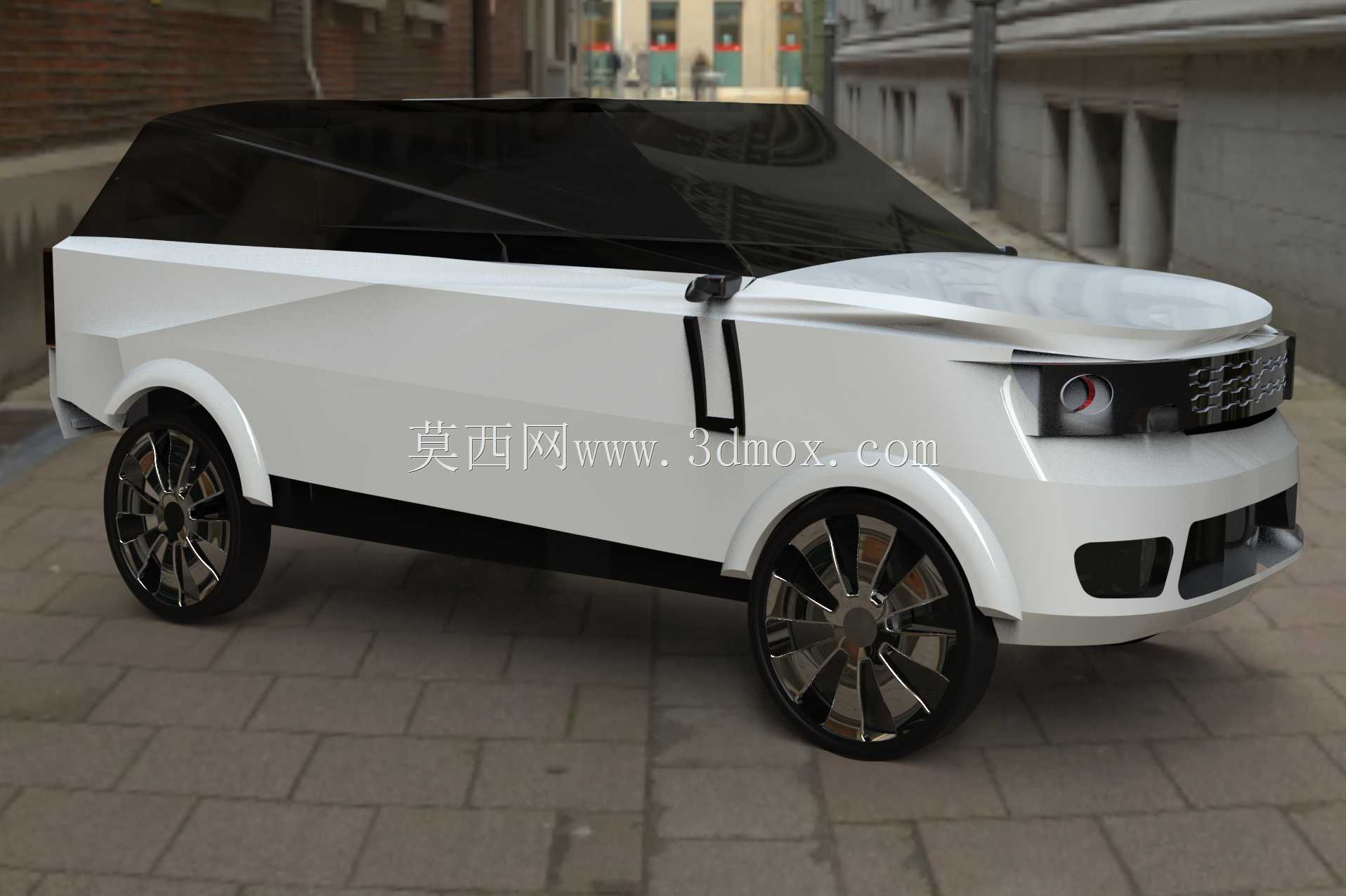

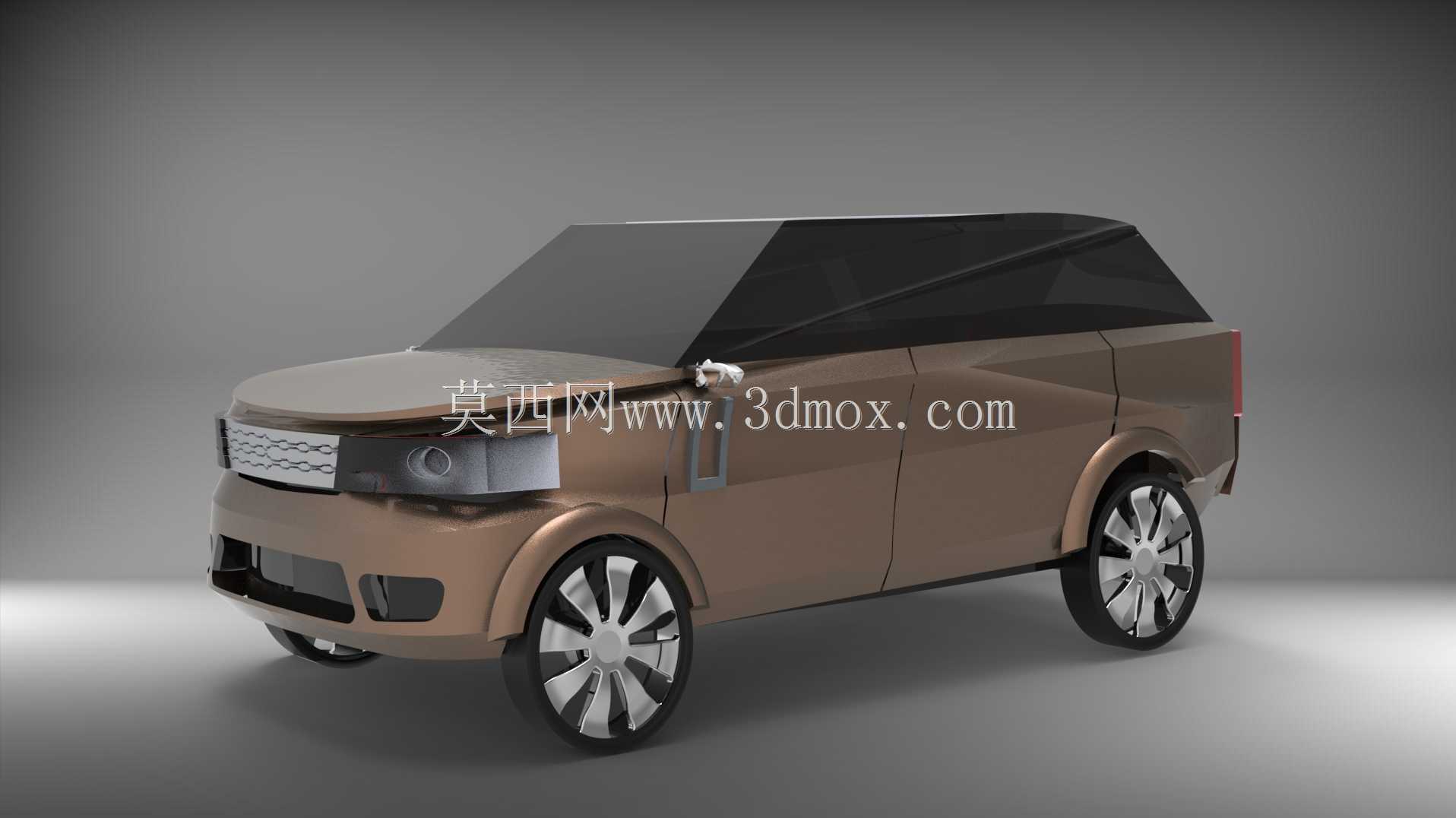

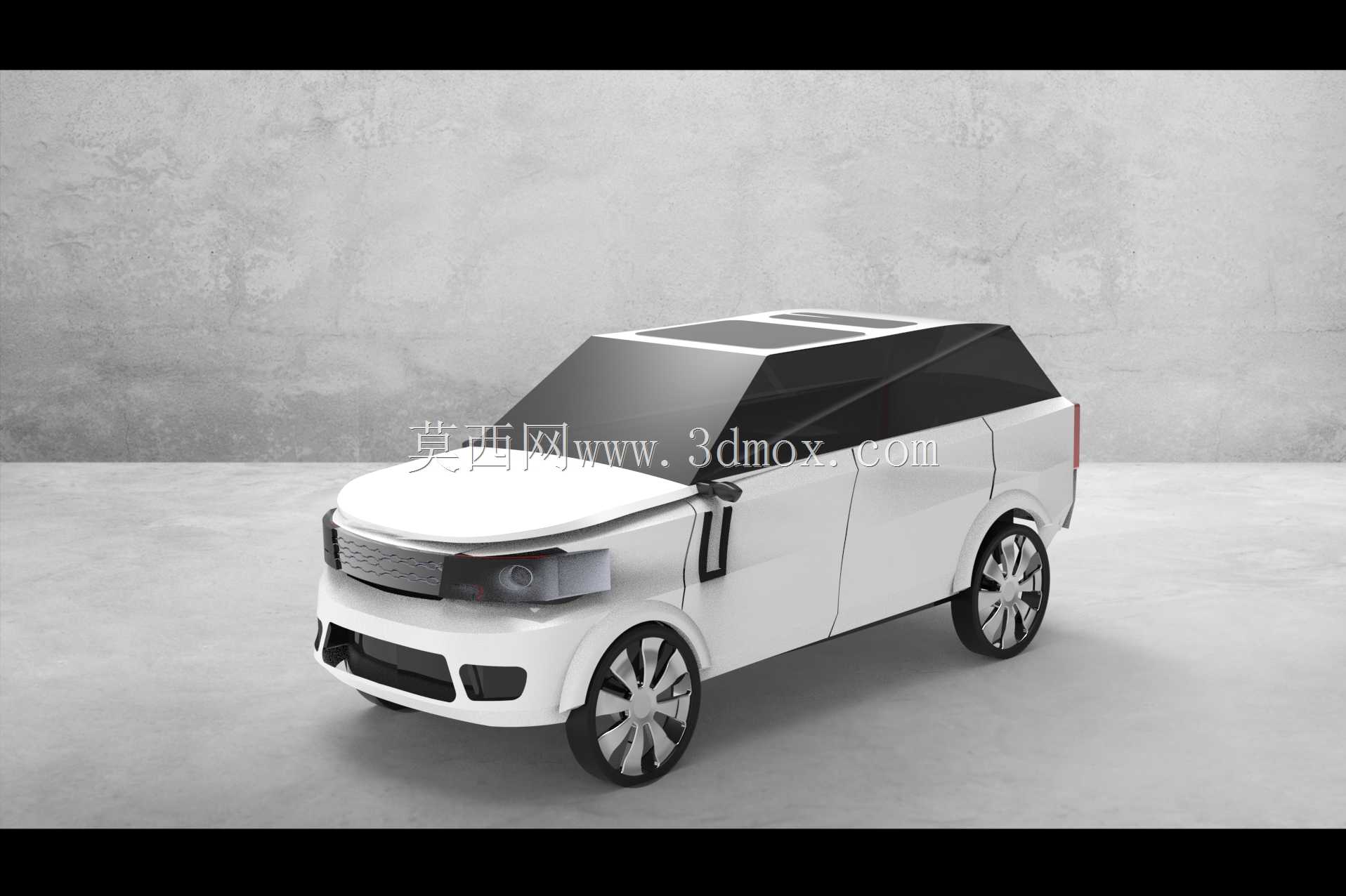

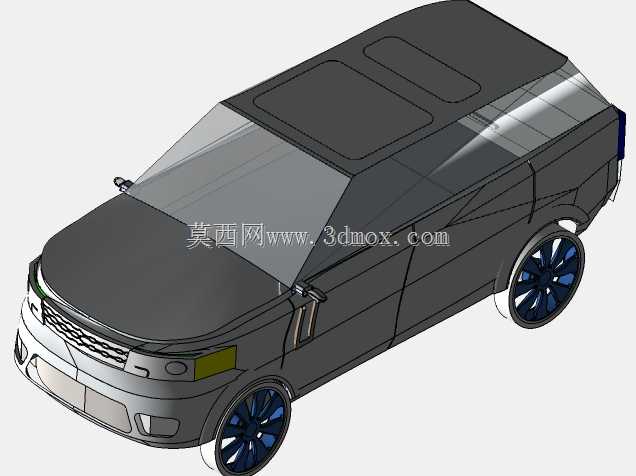

2022款豪华SUV整车外观结构三维数模

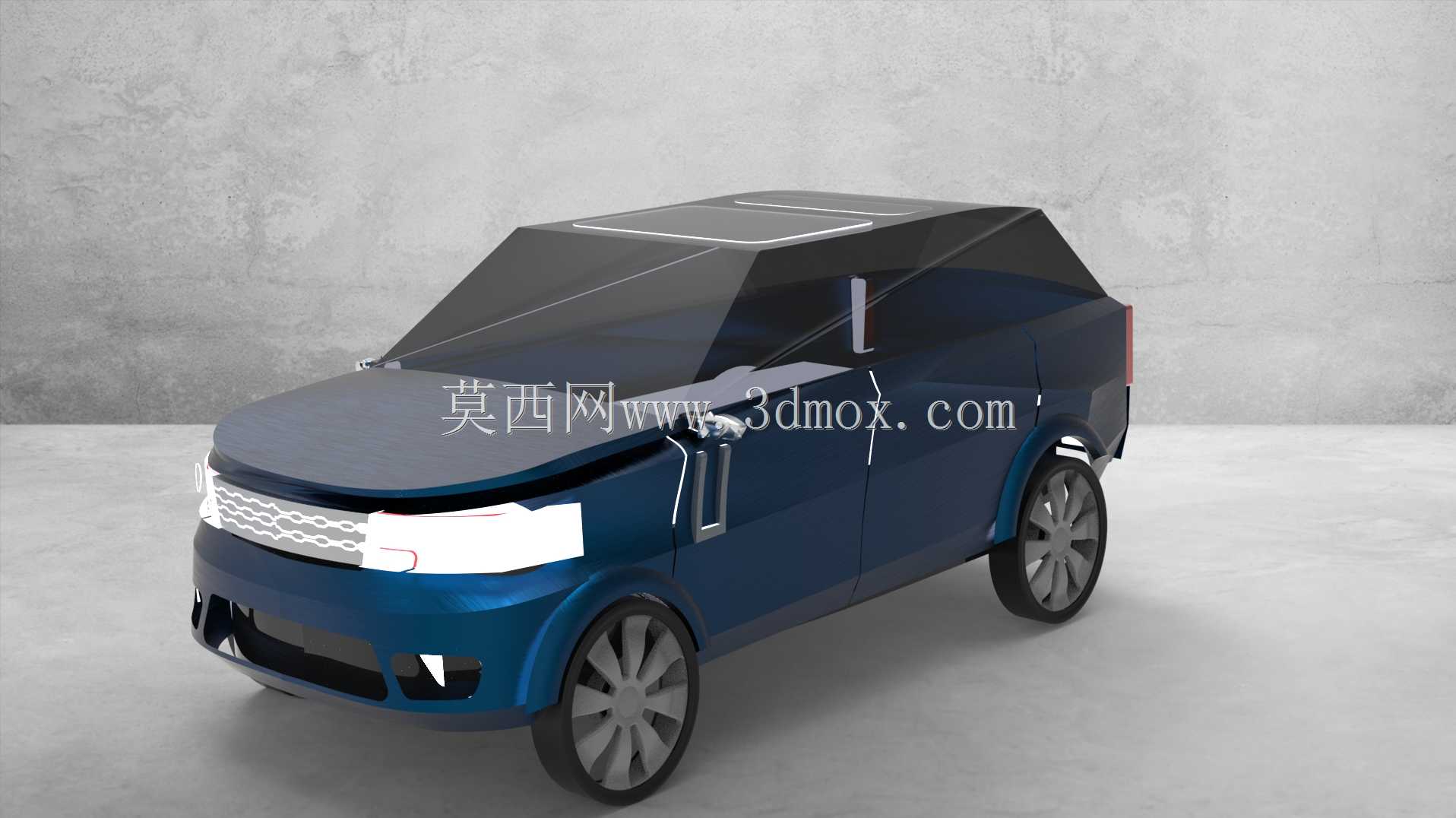

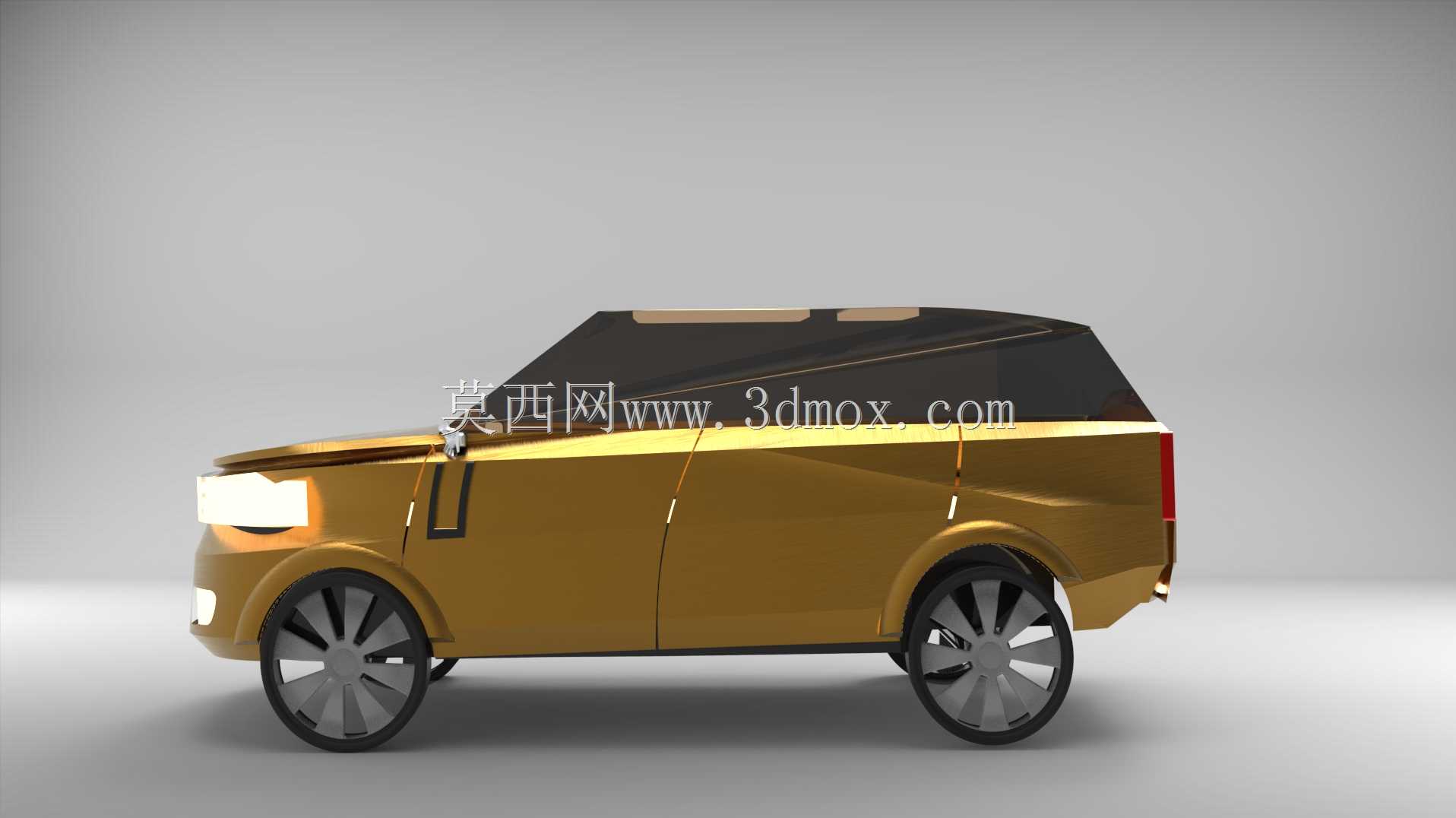

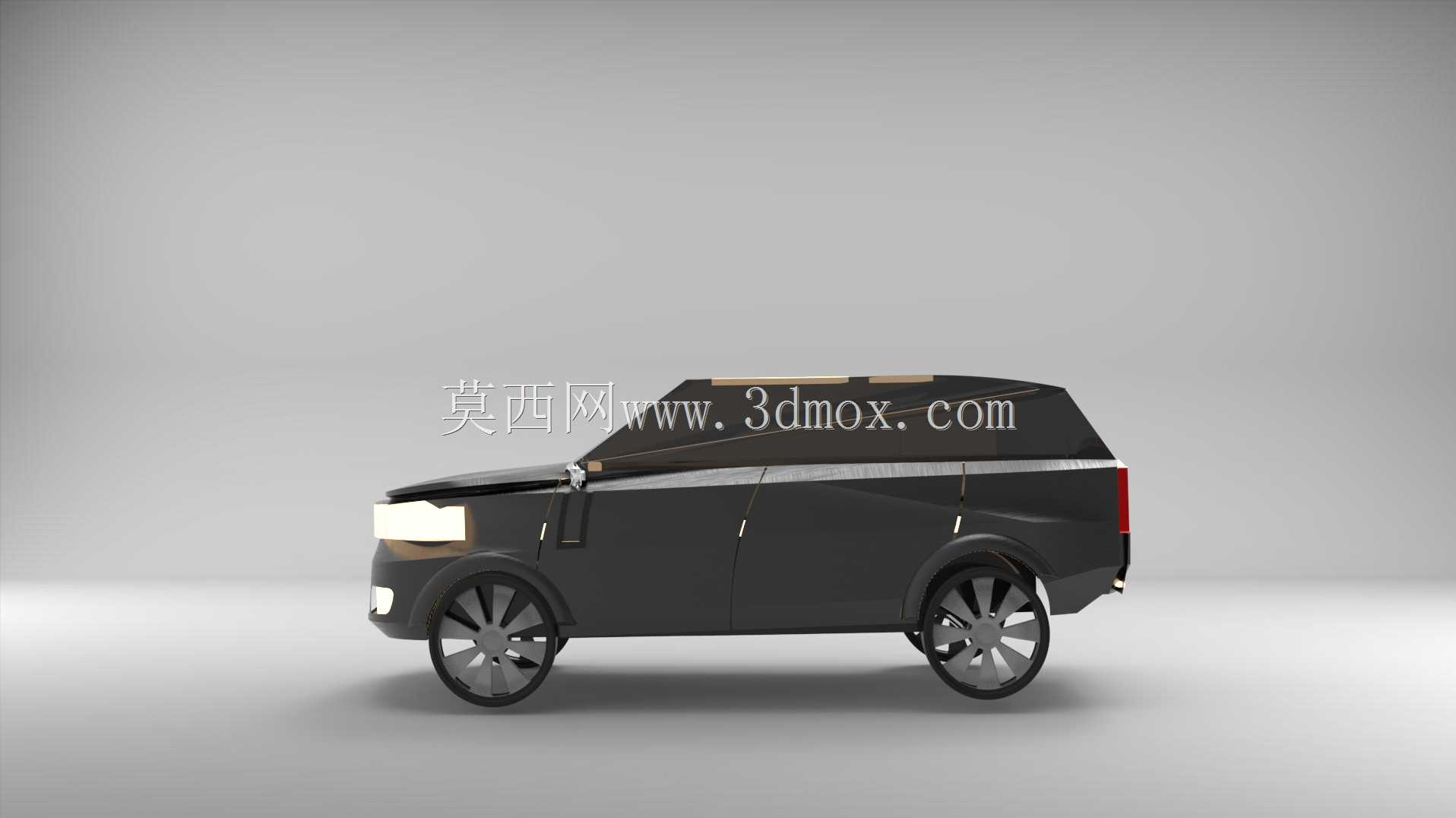

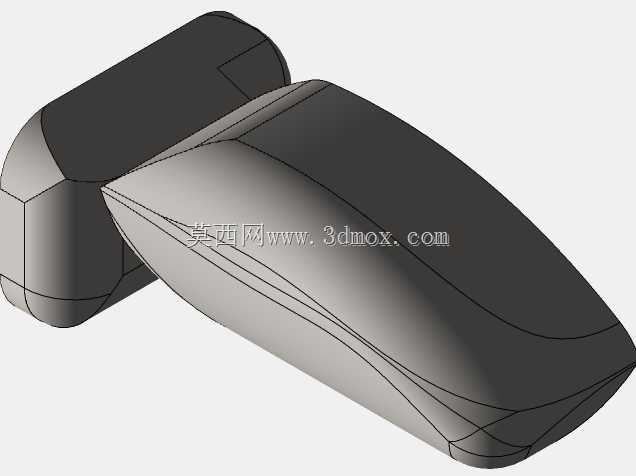

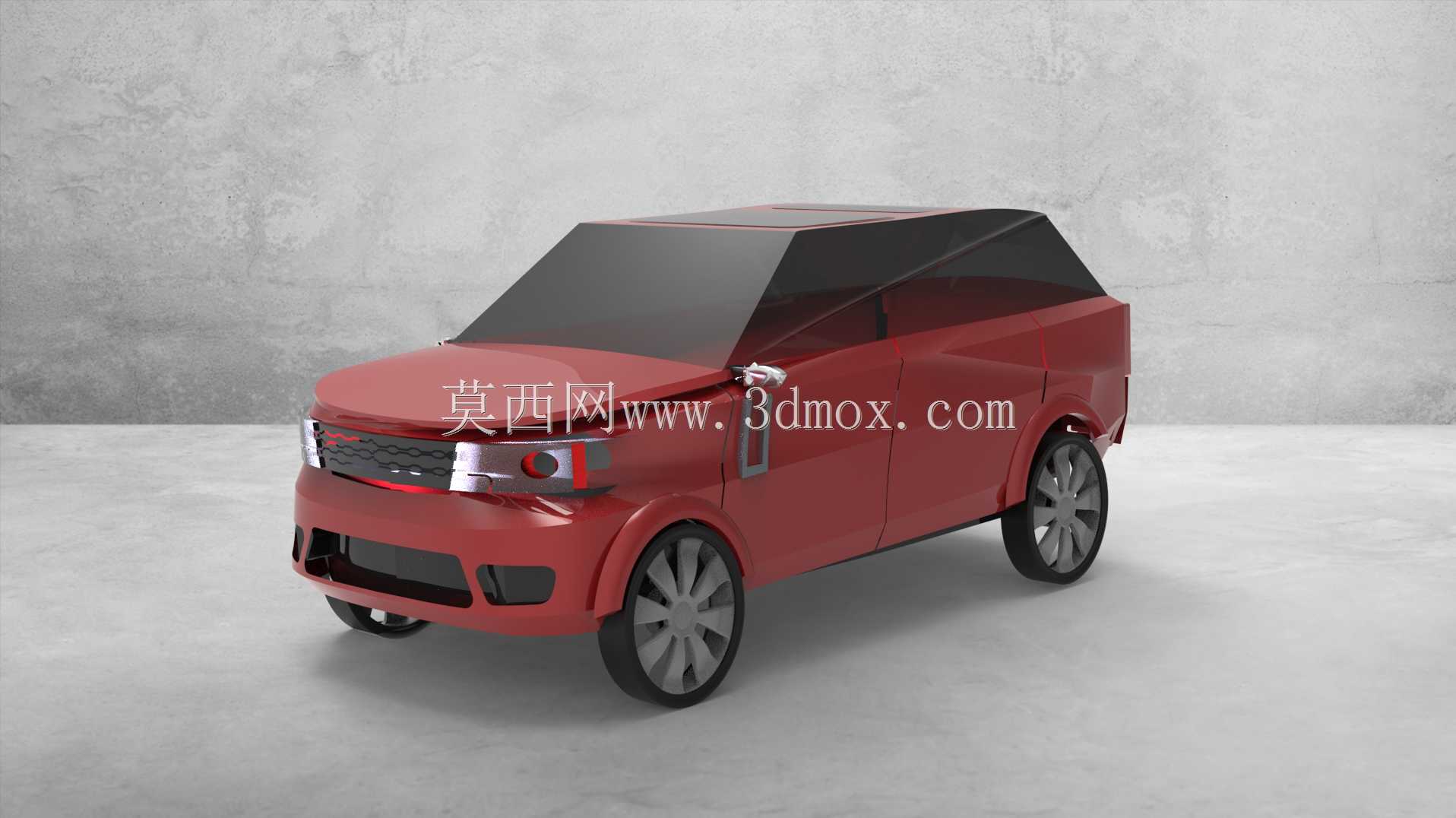

　　该三维数模完整还原了豪华中大型SUV的整车外观结构，覆盖外覆盖件、外饰附件、行走机构外露部分的全部几何特征，可用于整车造型评审、外饰件开发对标、改装方案验证等多个工程场景。在造型设计层面，数模严格遵循实车的比例关系，前脸部分的进气格栅轮廓、前大灯组的型面转折、前保险杠的进气口与下护板造型均做了精准还原，格栅的横向饰条间距、大灯与翼子板的搭接缝隙、保险杠上雷达安装位的预留位置都和量产车的设计边界保持一致，能够直接作为外饰件逆向开发的基准参考。车身侧面的型面处理上，数模还原了实车从翼子板延伸至车尾的腰线特征，车门下部的内凹型面、侧裙的凸起防护结构、车窗边框的镀铬饰条安装位、外后视镜的安装基座与镜面轮廓都做了完整呈现，

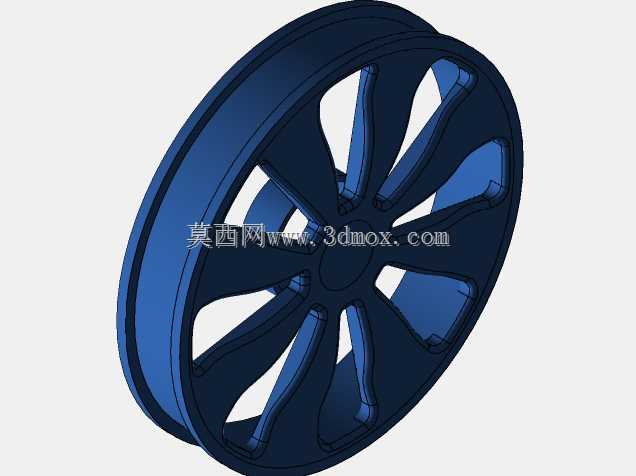

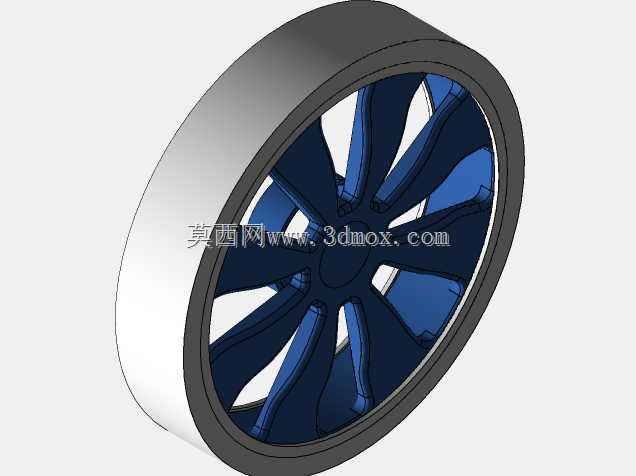

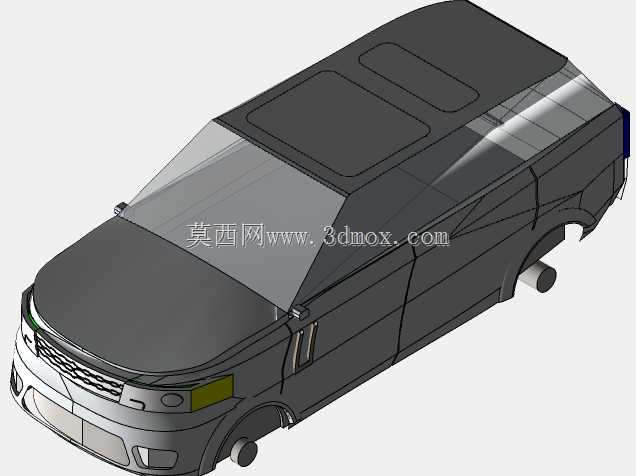

　　车门把手的凹陷式造型、车顶行李架的安装导轨、D柱的倾斜角度都严格匹配实车的设计参数，能够满足侧围外板冲压工艺分析、外饰附件安装点位校核的使用需求。车尾部分的数模包含了尾门的整体型面、尾灯组的横向贯穿式轮廓、后保险杠的下部扩散器造型、双边共两出的排气装饰罩结构，尾门上部的扰流板角度、后雨刮的安装隐藏位、牌照安装板的凹陷尺寸都做了准确还原，可用于尾门总成的结构匹配、后保附件的安装间隙校核工作。行走机构部分，数模还原了大尺寸多辐式铝合金轮毂的造型特征，轮胎的扁平比、轮拱与轮胎的间隙距离、刹车卡钳的外露轮廓都和实车保持一致，能够满足轮毂改装方案的匹配验证、轮胎包络间隙校核的工程需求。车顶部分的数模还原了分段式全景天窗的轮廓边界，

　　天窗玻璃与车顶外板的阶差、车顶鲨鱼鳍天线的安装位置都做了准确呈现，可用于天窗总成的安装边界确认、车顶附件的布置校核。在实际工程应用中，该数模可作为造型部门的评审基准，在油泥模型制作前完成数字层面的型面光顺度检查，规避后续实体模型制作时的型面缺陷；也可作为外饰件供应商的开发对标资料，帮助供应商快速掌握零件的整体造型趋势与安装边界，减少前期对标测量的工作量；同时还能用于整车改装方案的前置验证，比如加装越野包围、更换轮毂样式、加装车顶拓展附件时，可直接在数模上完成干涉检查，避免实车改装时出现装配间隙问题。数模的所有外覆盖件型面都做了基础的光顺处理，不存在破面、重叠面等几何缺陷，分型线的位置、零件之间的搭接边界都做了清晰的区分，

　　结构设计人员可直接在该数模基础上开展外饰件的结构细化工作，比如添加卡扣安装座、定位筋、焊接边等结构特征，大幅缩短前期造型逆向的工作周期。针对整车的人机交互相关外饰特征，数模也做了完整还原，比如侧踏板的安装位置与突出宽度、车门开启的最大角度边界、外后视镜的视野覆盖范围对应的安装角度，都能够满足人机工程校核的基础需求，帮助设计人员在前期阶段确认外饰件的使用便利性。
