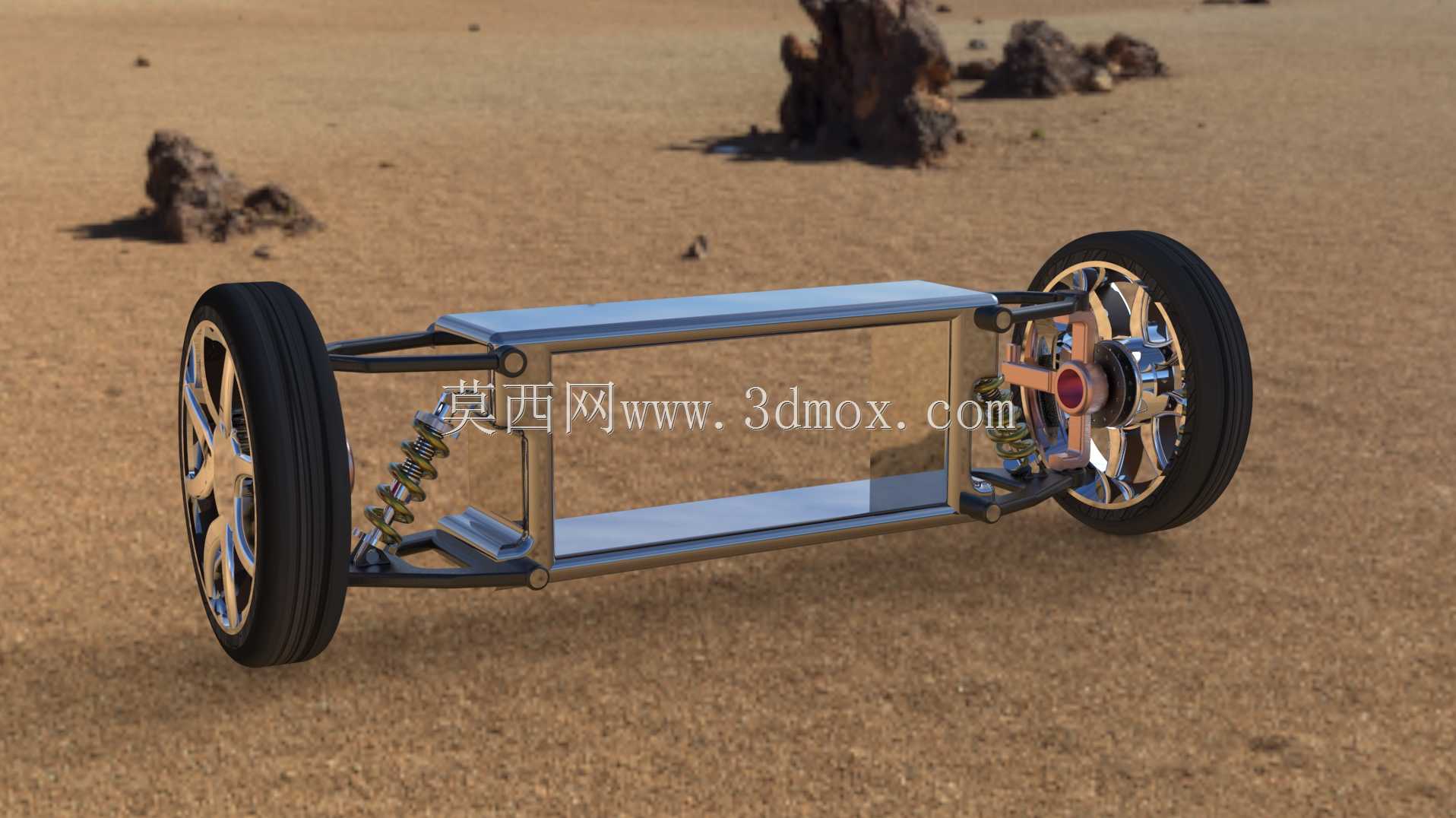

带底座连杆的汽车双横臂悬架结构

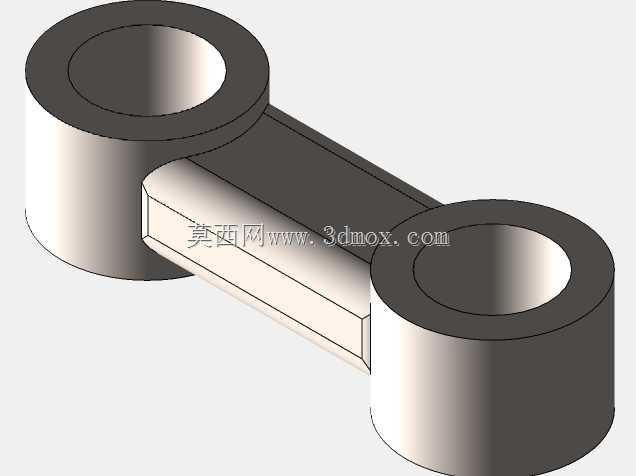

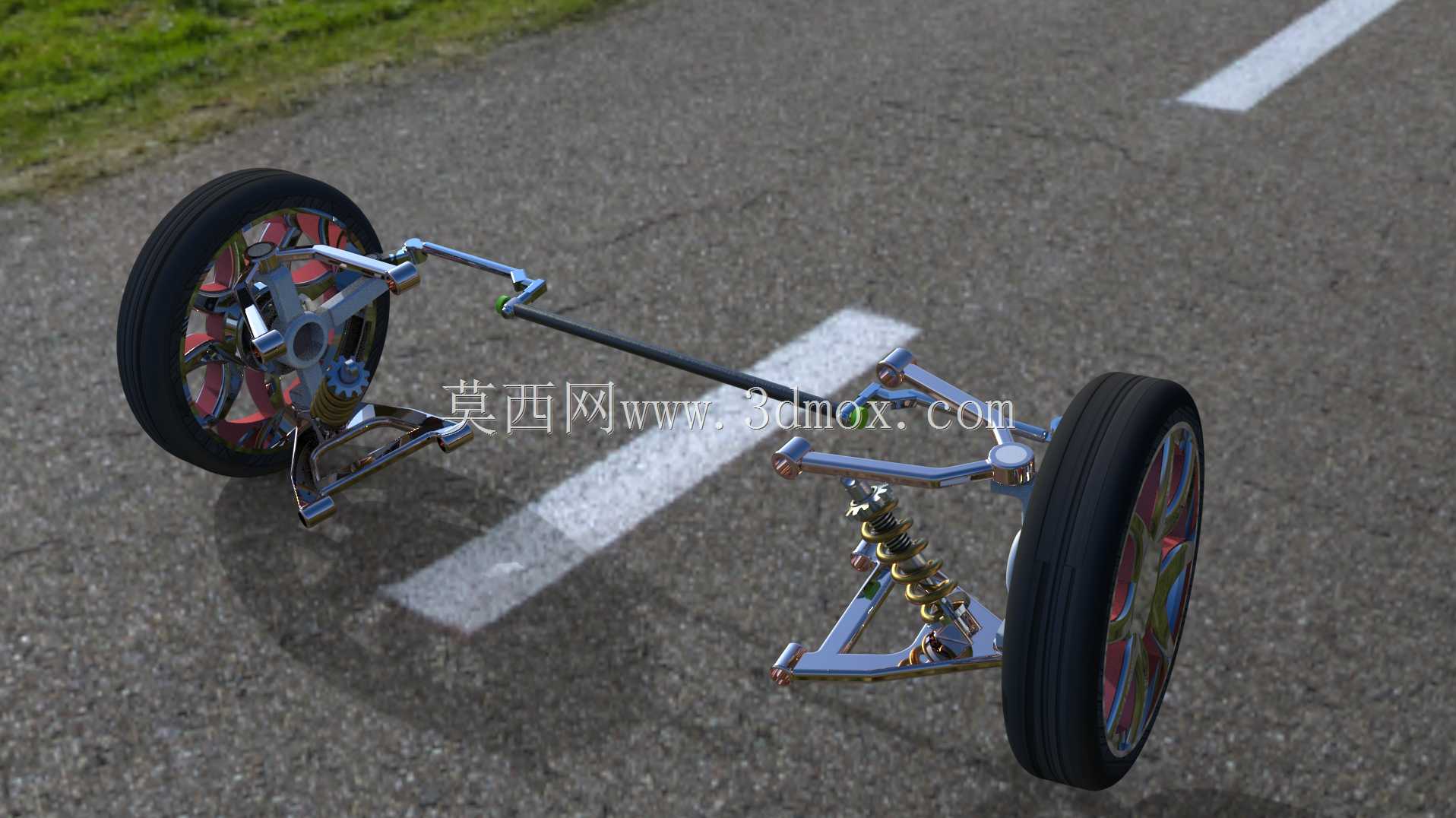

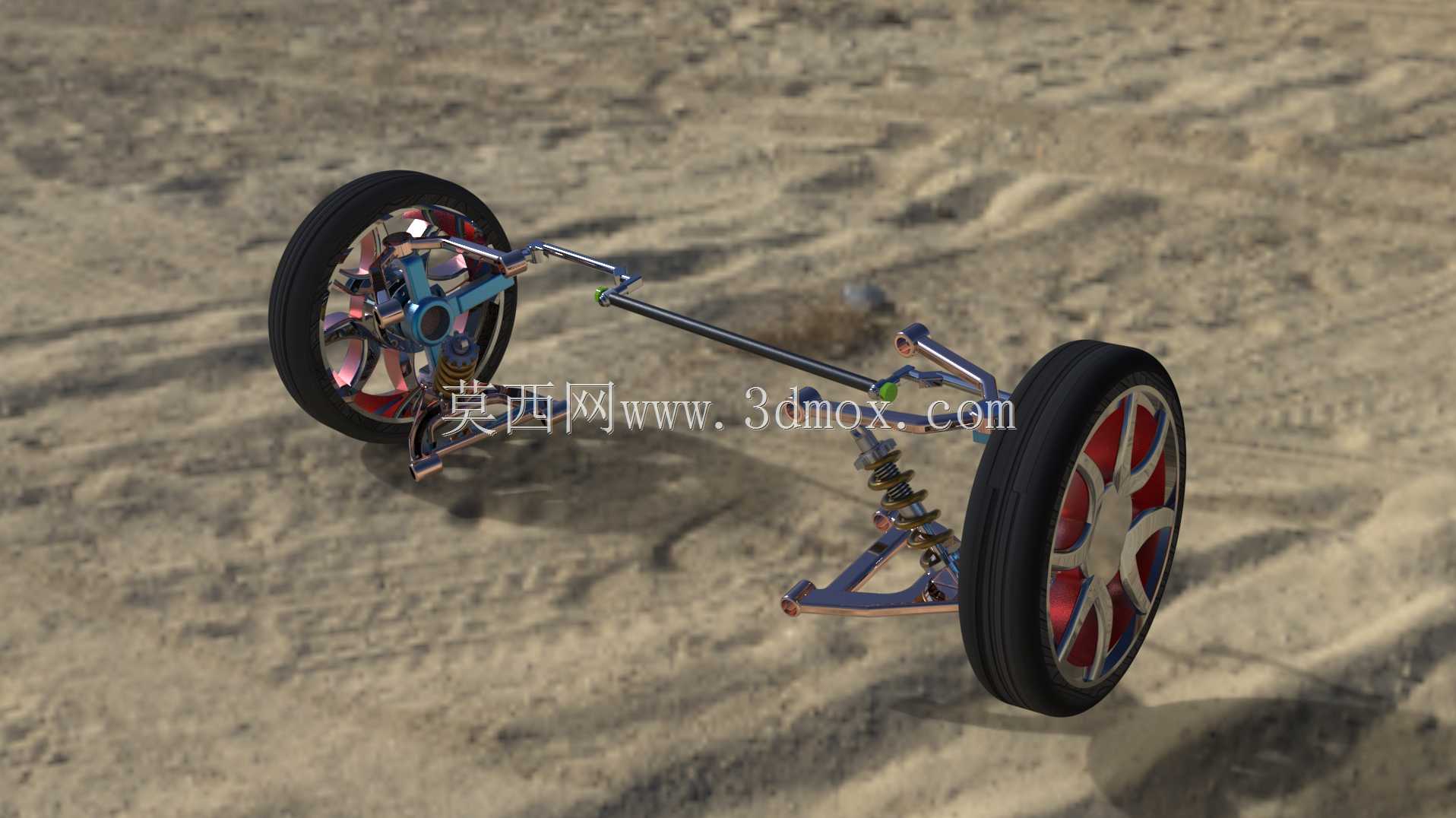

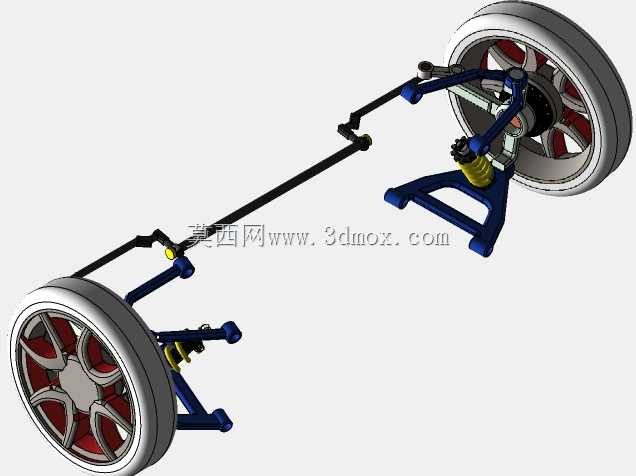

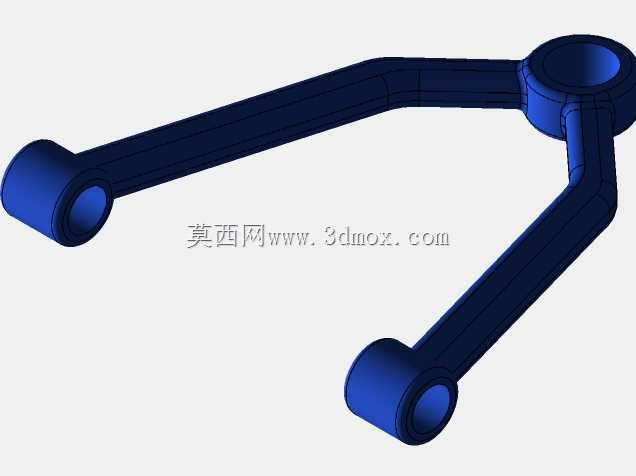

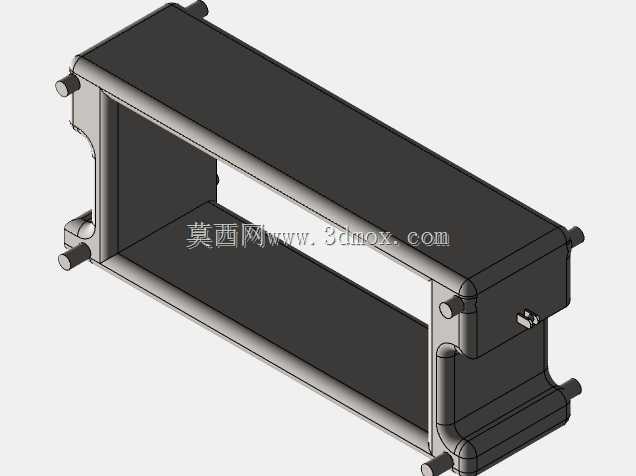

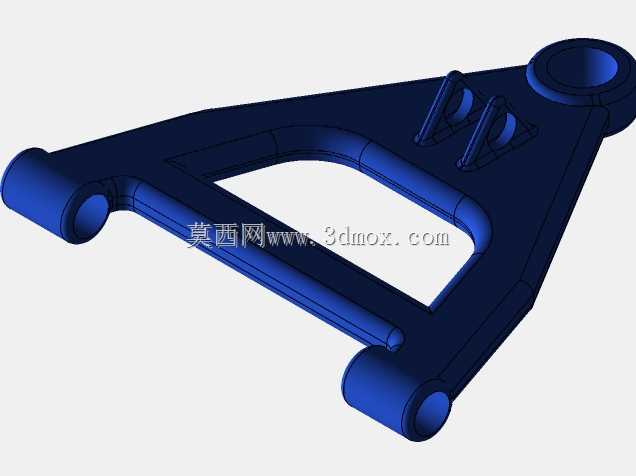

　　这套双横臂悬架结构，是乘用车底盘行走系统里的核心承载导向部件，日常在运动型轿车、硬派越野车型以及场地赛车的底盘上都能见到这类结构的应用，相比麦弗逊悬架，它的横向刚度表现更突出，过弯时能更好地约束车轮的外倾变化，让轮胎接地面积始终保持在合理区间，抓地表现更稳定。从结构组成来看，整套机构包含上下两根不等长的横摆臂、转向节总成、连接拉杆、螺旋弹簧与阻尼减震器集成单元，还有配套的安装底座，所有铰接位置都预留了标准衬套安装位，实际装车时可以通过衬套的刚度匹配，调整悬架的滤震表现与操控响应特性。设计过程中，上下横臂的长度比例是核心参数，上横臂长度略短于下横臂，当悬架受路面冲击上下跳动时，车轮会按照预设的轨迹产生小幅的外倾角度变化，

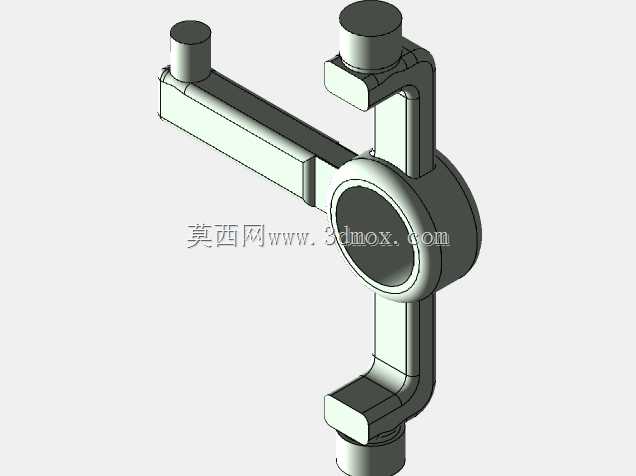

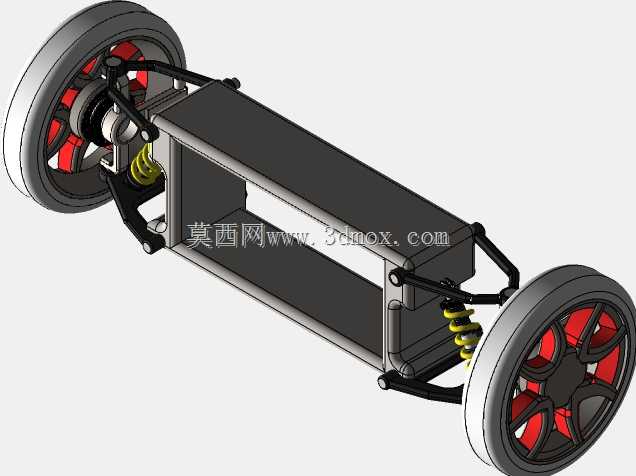

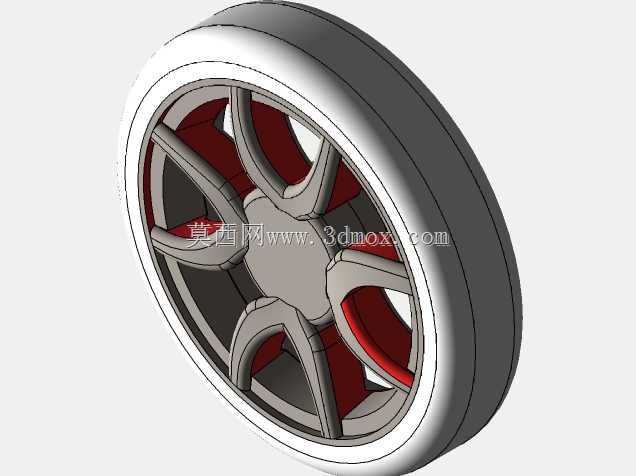

　　既可以保证压缩行程里轮胎不会过度磨损，也能在侧倾工况下让外侧轮胎尽可能保持与地面垂直，充分发挥轮胎的抓地极限。连接横臂与车身底座的铰接点位置，经过运动学校核，在全跳动行程内，轮距的变化量被控制在极小范围内，避免轮胎出现异常的横向滑移，减少偏磨风险。安装边界方面，底座的安装孔位按照主流乘用车副车架的通用间距设计，孔位公差预留了装配调整余量，不需要额外改动副车架结构就能完成适配；减震器的安装角度经过优化，避开了转向拉杆的运动干涉区间，左右打满方向时，减震器弹簧不会与轮拱内侧、拉杆部件发生剐蹭。转向节与车轮轮毂的连接法兰采用标准五孔布局，适配多数民用车型的轮毂安装规格，轴承安装位的尺寸公差按照乘用车轮毂轴承的通用配合标准设计，

　　压装后可以保证轴承的预紧力处于合理区间，不会出现旷量或者转动卡滞的问题。横向稳定杆的连接拉杆也集成在这套结构里，当车辆侧倾时，拉杆会把一侧悬架的跳动量传递到稳定杆上，通过稳定杆的扭转变形抑制车身侧倾幅度，提升过弯时的车身姿态稳定性。实际装车场景下，这套悬架可以承受铺装路面高速过弯的侧向载荷，也能应对非铺装路面的冲击载荷，横摆臂采用高强度钢冲压焊接结构，在保证结构强度的前提下尽可能降低簧下质量，提升悬架的响应速度，让减震器能更快地过滤路面细碎颠簸。设计阶段的运动仿真环节，已经模拟了车轮从最大上跳行程到最大下跳行程的全工况运动轨迹，确认所有铰接点的摆动角度都在衬套的允许偏转范围内，不会出现衬套过早撕裂的问题；转向过程中，

　　横臂与转向拉杆的运动轨迹互不干涉，最大转向角度满足民用车辆的转弯半径要求，不会出现转向卡滞的问题。弹簧与减震器的匹配参数按照常规紧凑级车型的轴荷设定，弹簧刚度兼顾了日常代步的舒适性与激烈驾驶的支撑性，减震器的阻尼力与弹簧刚度匹配后，不会出现多余的弹跳，经过颠簸路面时车轮能快速贴紧地面，不会出现离地失去抓地力的情况。
