CSWA认证练习用立式双支座支撑构件

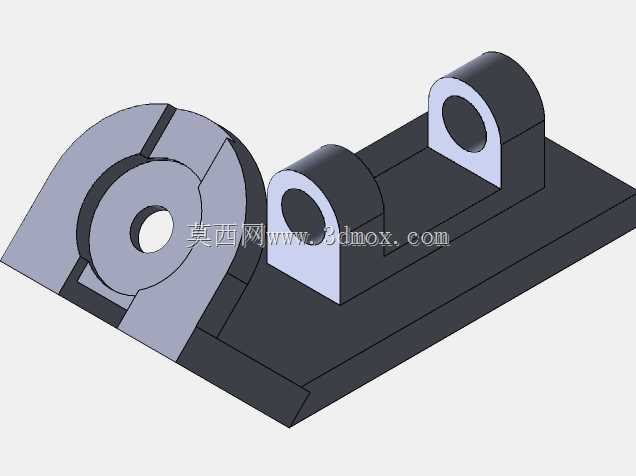

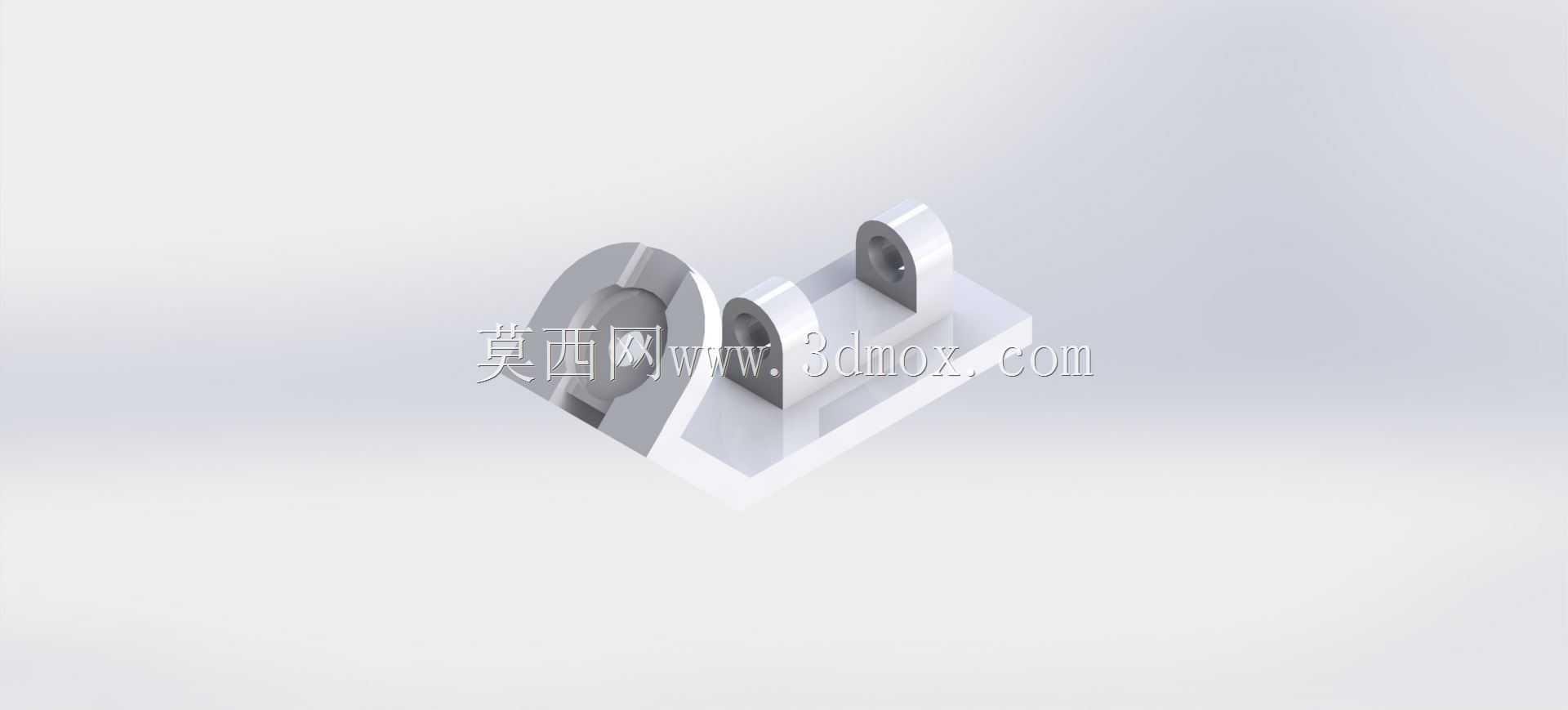

　　这款支撑构件是SolidWorks CSWA认证考核中典型的入门级建模练习实例，对应实际工业场景里的小型卧式轴类部件支撑座，常见于轻工输送线、小型实验设备、桌面级工装夹具的传动端定位环节，主要用来承托直径匹配的短轴、铰接销轴，为转动副提供稳定的安装基准，避免轴件运行时出现径向窜动或支撑刚度不足的问题。从结构设计逻辑来看，构件采用一体化铣削成型的思路，底部为带安装沉孔的矩形安装底板，底板上预留的两个沉头孔可配合内六角螺栓将整个支座固定在设备安装面，沉孔深度设计刚好覆盖螺栓头部厚度，安装后螺栓头不会突出底板平面，保证支座与安装面完全贴合，不会出现装配间隙带来的振动问题。底板上方设置两个带同轴通孔的立式耳板，

　　两个耳板的孔位同轴度公差控制在0.02mm以内，这是该零件设计的核心精度要求，实际使用时销轴穿入两个耳板的通孔后，不会因为孔位错位出现卡滞、转动阻力过大的问题；左侧耳板旁设置了一个半环形的加强挡边，这个结构一方面可以提升左侧耳板与底板连接位置的结构强度，避免耳板受径向载荷时出现根部断裂，另一方面也可以作为轴件轴向定位的基准面，配合轴用挡圈限制销轴的轴向窜动，不需要额外加装定位套，简化了装配流程。从安装边界尺寸来看，底板的长宽尺寸适配常规的20系列铝型材安装槽间距，不需要额外加工转接板就可以直接固定在铝型材搭建的工装架上，整体高度控制在较低范围，重心贴近安装面，即使承受一定的冲击载荷也不会出现倾覆问题；

　　耳板的通孔直径为常规的销轴适配尺寸，孔壁预留了轴承安装的公差余量，如果需要降低转动摩擦，可直接在孔内压入匹配的微型滚动轴承，不需要二次扩孔加工。建模过程中需要重点关注几个特征的构建逻辑：首先是底板与耳板的过渡圆角，所有非安装面的棱边都做了R2-R3的圆角处理，既可以消除铣削加工后的锐边毛刺，避免装配时划伤操作人员，也能降低应力集中系数，提升零件的抗疲劳寿命；其次是两个耳板的对称度要求，建模时需要以底板的中心基准面为对称参考，保证两个耳板相对于基准面的位置偏差在允许范围内，否则会导致后续装配时销轴无法顺利穿入；最后是安装沉孔的深度控制，建模时需要严格匹配对应螺栓的头部尺寸，避免沉孔过深导致螺栓连接强度不足，

　　或是沉孔过浅导致螺栓头突出影响安装平面度。在实际应用场景中，这类小型支撑座的载荷上限不高，通常用来承托重量在5kg以内的转动部件，比如小型传送带的从动辊轴、气动摆杆的铰接支点、检测设备的翻转门转轴等，因为结构简单、加工难度低，也常作为机械专业学生入门三维建模、识读机械图纸的练习案例，和CSWA认证的考核目标完全匹配，能够帮助初学者掌握拉伸、切除、圆角、同轴度配合等基础建模与工程标注技能。零件的材质通常选用6061铝合金或是Q235钢，铝合金材质重量轻、不易生锈，适合在潮湿环境或是对重量有要求的实验设备上使用，Q235钢材质强度更高，可承受更大的径向载荷，适合在有一定冲击的输送线设备上使用，两种材质都可以通过常规的铣削设备一次加工成型，不需要复杂的工装夹具，加工成本较低，适合批量生产。
