汽车悬架用螺旋弹簧减震器结构设计

　　在乘用车辆、轻型商用车的底盘悬架系统中，这类螺旋弹簧与阻尼芯集成式减震部件是承担行驶滤震、维持轮胎接地性的核心构件，区别于重型商用车采用的钢板弹簧减震结构，该类结构更适配铺装路面行驶的乘用车型，能够在车辆经过路面起伏、减速带、坑洼路段时，快速衰减车身的垂直振动，避免悬架余振导致的乘员不适，同时保证转向过程中车身姿态的可控性，减少侧倾幅度对行驶稳定性的影响。

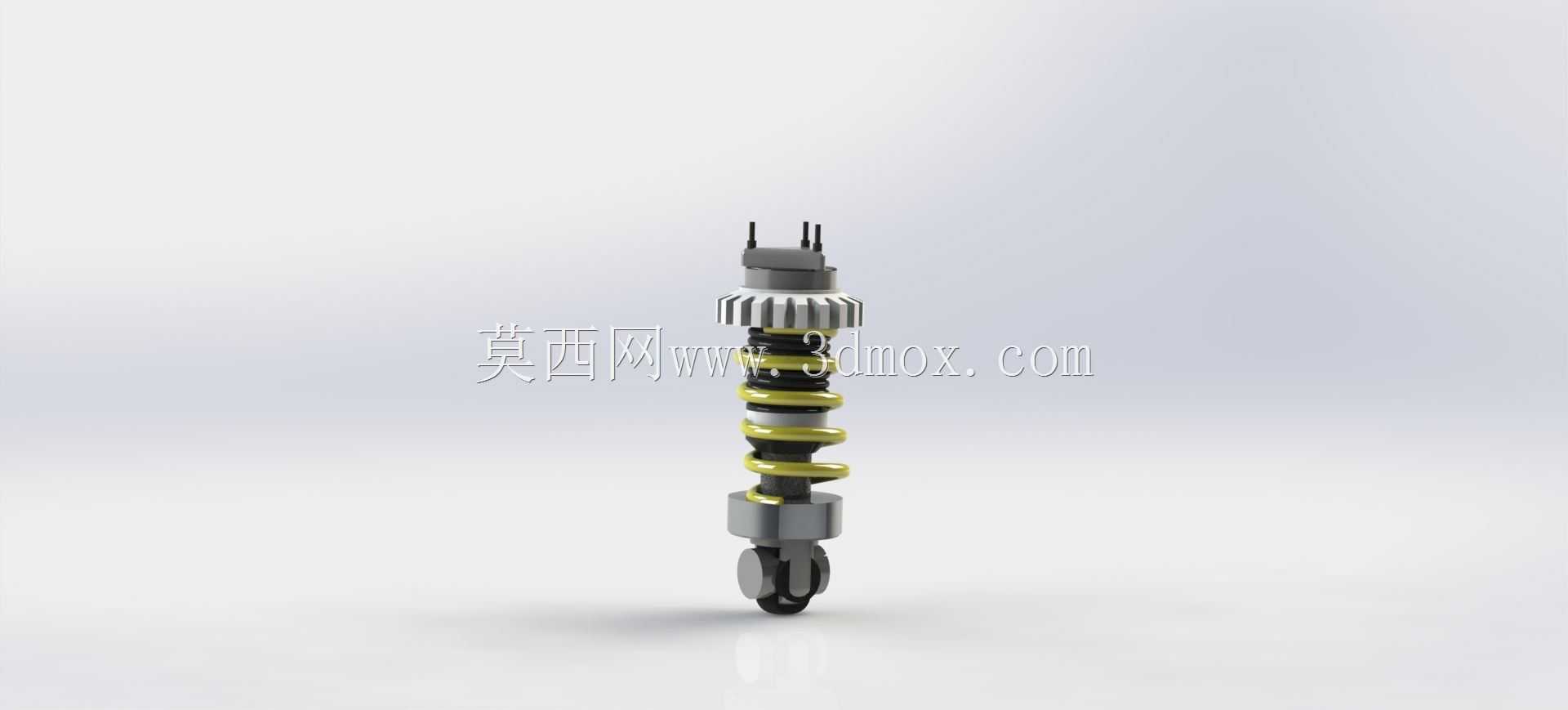

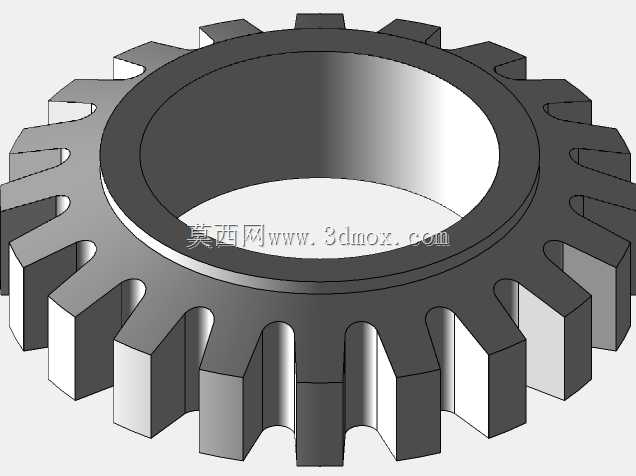

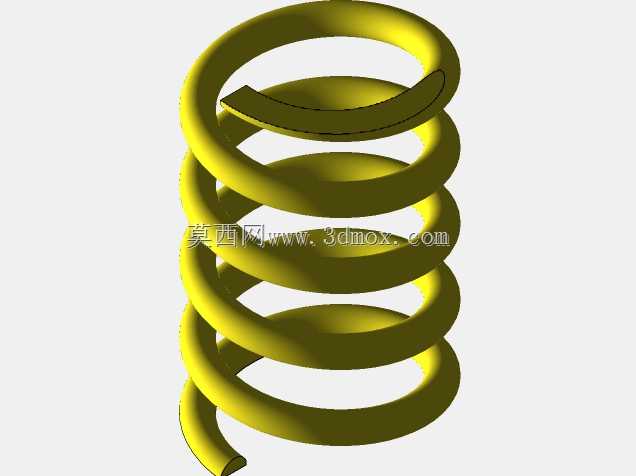

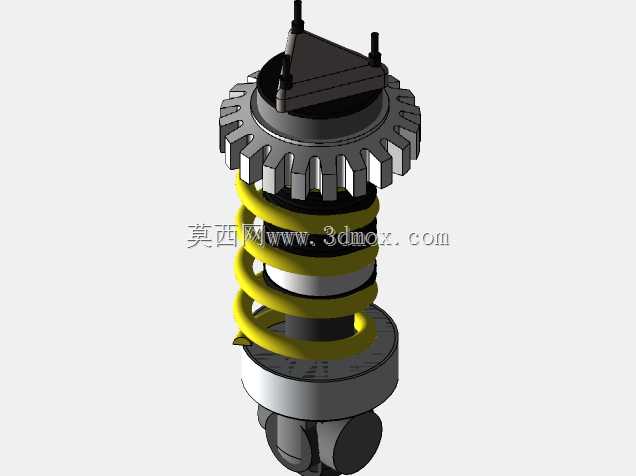

　　从结构设计逻辑来看，该减震器采用同轴集成布局，将阻尼活塞杆、螺旋弹簧、上下安装支座、顶部调节齿盘整合在同一轴线上，最大化压缩了部件的径向占用空间，能够适配麦弗逊式独立悬架的紧凑安装舱位，不需要额外设置弹簧独立安装位。顶部的齿状调节结构可用于调整弹簧预紧力，在装配环节可根据车型整备质量的差异，匹配不同的弹簧预压量，兼顾空载与满载状态下的悬架固有频率，避免空载时悬架过硬、满载时悬架击穿的问题。螺旋弹簧采用变距设计，端部几圈弹簧丝直径与圈距做了渐变处理，在小幅度振动时弹簧刚度较低，能够过滤路面细碎颠簸，在大幅度压缩行程中弹簧刚度逐步提升，提供足够的支撑力，避免悬架撞击限位块。

　　从安装边界来看，下端采用叉形耳座结构，通过销轴与转向节或下摆臂连接，连接位设置了橡胶衬套，能够过滤路面传递的高频小幅振动，同时允许悬架跳动过程中减震器随下摆臂做小角度摆动，避免运动干涉。上端的杆状接头用于连接车身塔顶安装位，接头处设置了缓冲橡胶垫，能够隔绝减震器工作过程中产生的金属传导噪音，避免异响传入乘员舱。整体结构的径向最大尺寸集中在弹簧外径区间，安装时只需要预留弹簧压缩、伸张过程中的径向摆动余量即可，不需要额外预留过大的装配空间，适配多数前置前驱车型的前悬架安装空间要求。

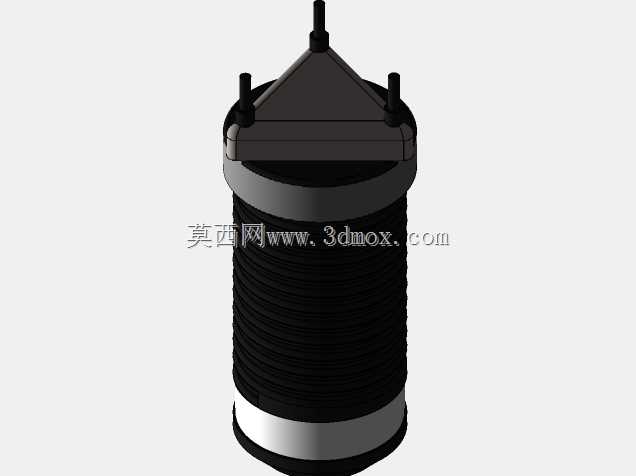

　　在功能实现层面，内部阻尼芯采用双向阻尼设计，压缩行程阻尼力设置为伸张行程阻尼力的三分之一左右，保证弹簧压缩过程足够顺畅，能够快速吸收路面冲击能量，而在弹簧回弹伸张过程中提供较大的阻尼力，快速消耗振动能量，避免车身反复弹跳。阻尼芯外筒与弹簧下端的支撑座做了一体化设计，减少了额外的连接紧固件，降低了装配复杂度，同时减少了连接位松动的风险。弹簧表面做了防锈涂装处理，能够抵御底盘行驶过程中泥水、砂石的侵蚀，延长部件的使用寿命，下端的滚轮式导向结构能够在减震器伸缩过程中保证活塞杆与外筒的同轴度，避免偏磨导致的阻尼油泄漏问题。

　　在实际选型匹配过程中，需要结合车型的轴荷分配、悬架行程参数来匹配对应的弹簧刚度与阻尼系数，该结构的建模过程中需要重点校核上下安装点的相对运动轨迹，保证减震器在最大压缩、最大伸张行程下，弹簧不会出现并圈、活塞杆不会出现脱出或顶死的问题，同时要校核弹簧压缩过程中与周边转向拉杆、刹车管路、轮辋的安全间隙，避免转向或跳动过程中出现部件干涉。这类集成式减震结构相比分体式弹簧与减震器设计，装配效率更高，售后更换也更为便捷，不需要使用专用工具压缩弹簧即可完成总成更换，降低了维修环节的操作难度与安全风险。
