方形轴流散热冷却风扇结构设计

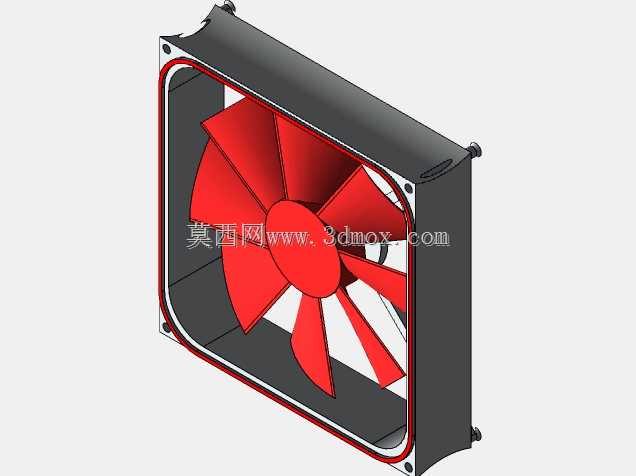

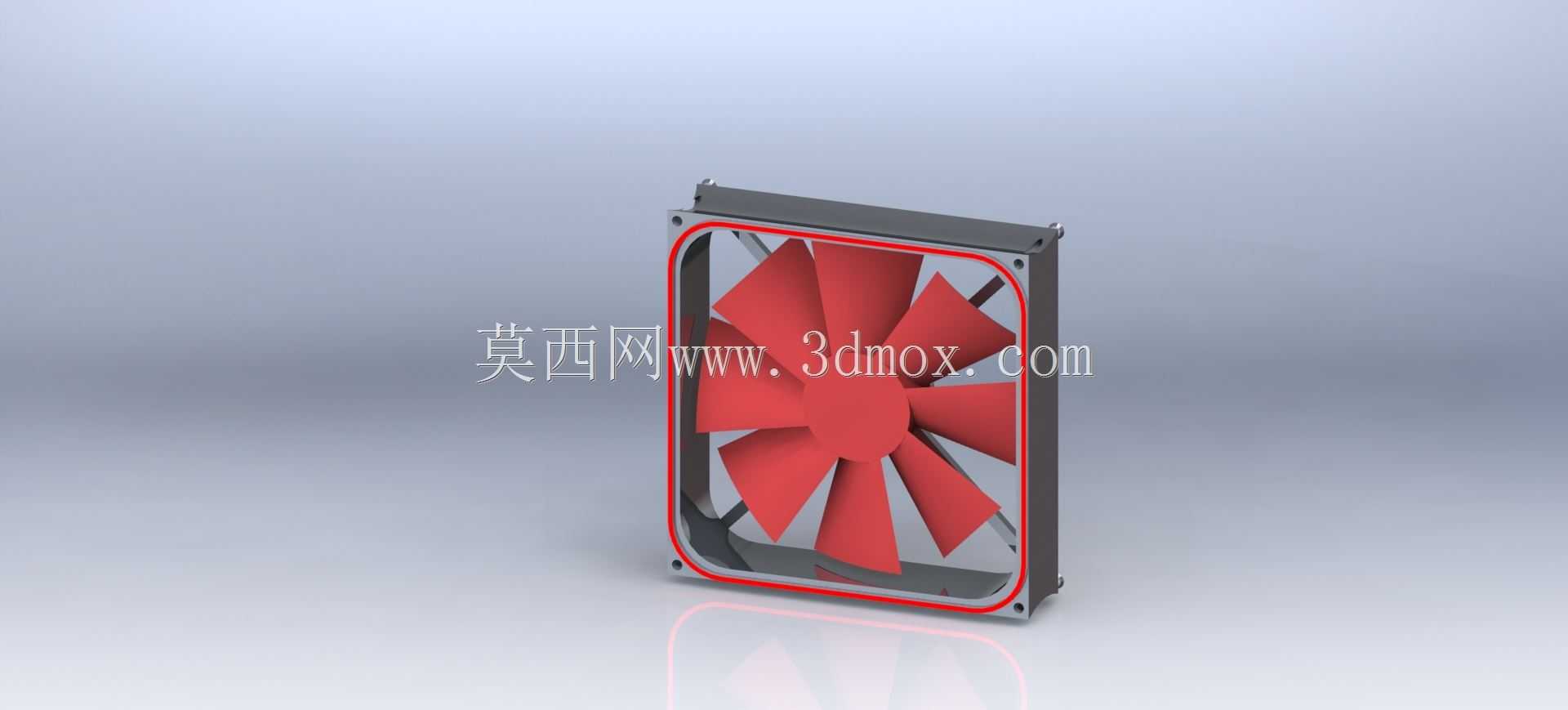

　　在工业电控柜、伺服驱动机组、大功率逆变电源、计算机服务器集群、LED户外显示模组等持续发热的设备场景中，这类方形轴流冷却风扇是最基础也最核心的主动散热执行部件，其核心作用是通过定向气流流动带走发热元器件表面累积的热量，将设备内部工作温度维持在电子元件、机械结构允许的长期运行阈值内，避免因热堆积导致的元器件性能衰减、绝缘老化、结构形变甚至热失效故障。和民用消费级的小型散热风扇不同，工业场景应用的冷却风扇在结构设计上首先要兼顾安装适配性与长期运行的结构稳定性，本次设计的方形外框结构，是目前工业散热场景中通用性最强的结构形式，外框四个边角预留的安装固定位，可直接适配标准机柜的预留安装孔位，不需要额外设计转接安装支架，

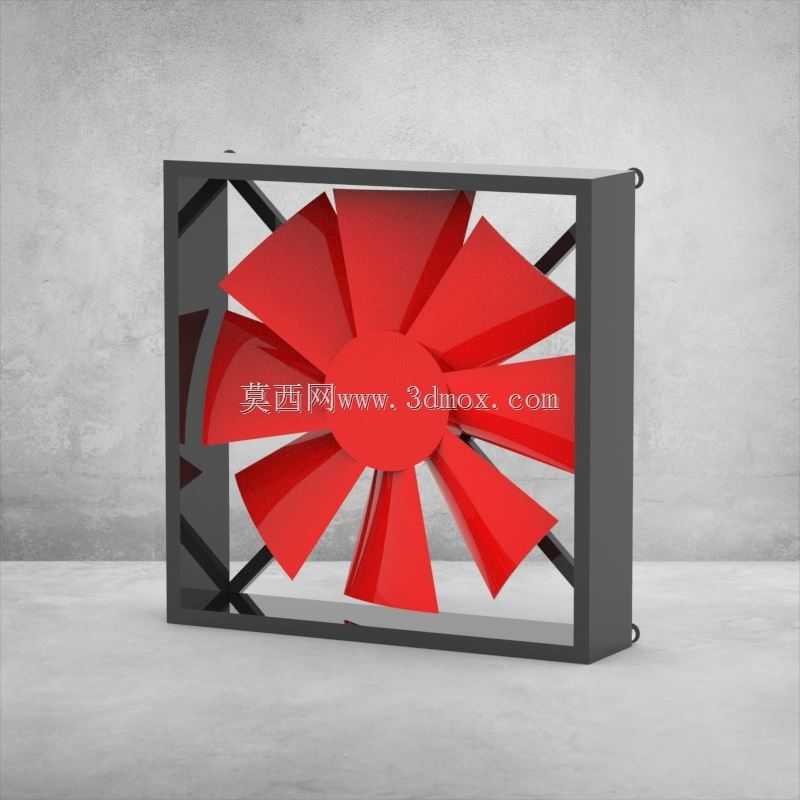

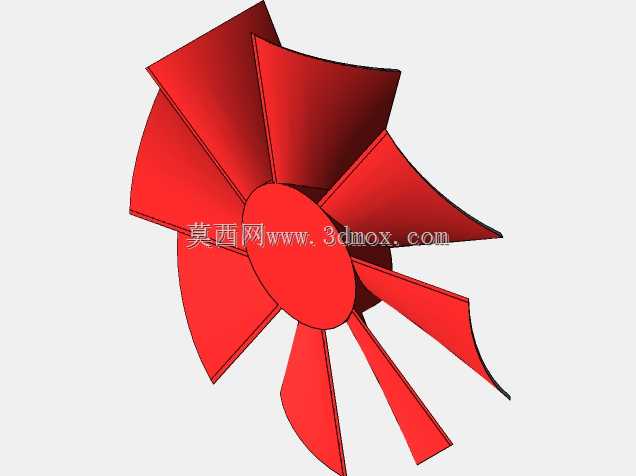

　　能大幅降低现场安装的适配成本，外框的边框厚度经过反复校核，既保证了整体结构的抗形变能力，避免在运输、安装过程中受外力挤压导致扇叶剐蹭外框内壁，也控制了整体重量，不会给安装基面带来额外的承重负担。扇叶部分采用了十片等距分布的后倾式叶型设计，这种叶型相比常见的七叶、五叶结构，在相同转速下能输出更均匀的气流，不会出现局部风速差过大的问题，同时能有效降低扇叶切割空气产生的气动噪声，适合在对运行噪音有一定要求的室内设备场景使用；扇叶与中心轮毂的连接位置做了圆弧过渡加强处理，避免长期高速旋转过程中，叶根位置因交变应力产生疲劳断裂，中心轮毂的安装位可直接适配标准规格的风扇电机输出轴，配合定位卡槽可保证扇叶与电机轴的同轴度，

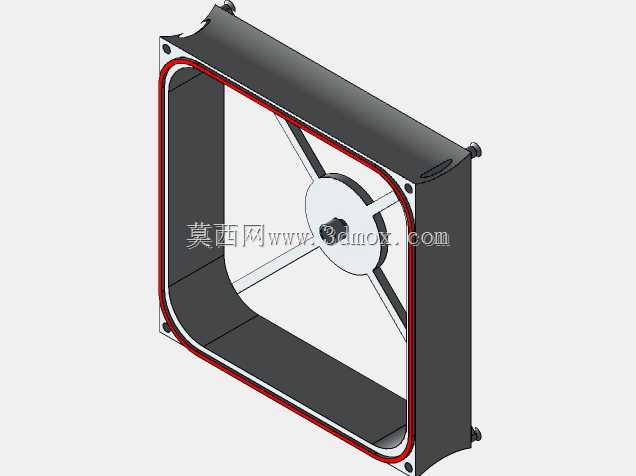

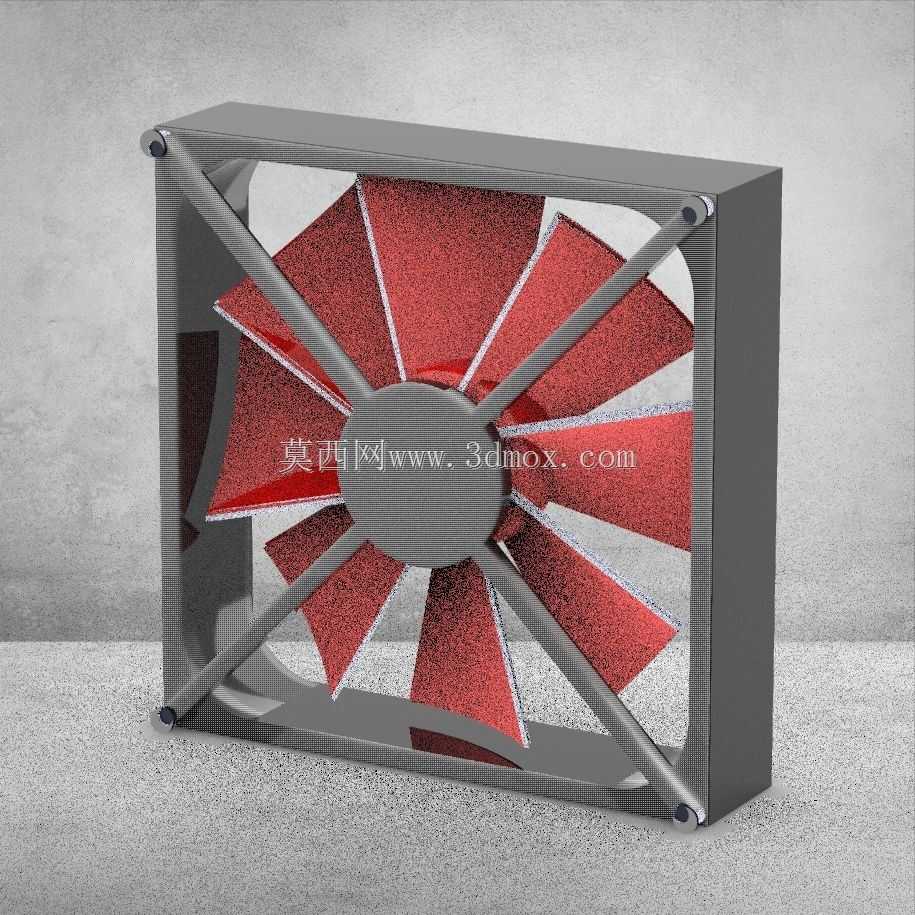

　　减少旋转过程中的径向跳动，降低运行振动与轴承磨损速度。从安装边界尺寸来看，这款方形冷却风扇的外框边长采用了工业散热领域通用的标准尺寸序列，安装孔位的中心距、孔位直径都匹配行业通用的安装规范，不管是嵌入式安装在机柜侧板的通风开孔位置，还是通过支架外挂在设备散热鳍片的进/出风侧，都能实现无缝适配，外框的进出风侧都设计了十字形的防护支撑筋，既可以在不明显增加风阻的前提下提升外框的结构强度，也能避免外部异物直接接触高速旋转的扇叶，降低运行过程中的安全隐患。在实际选型应用过程中，这类冷却风扇的风压、风量参数需要匹配设备的散热需求做匹配计算，结构设计阶段就需要预留好风扇的安装空间，要注意风扇与内部发热元器件、外部防护网之间的安全距离，

　　避免扇叶旋转过程中与周边部件产生干涉，同时外框与安装基面之间通常会加装减震橡胶垫，进一步吸收风扇运行过程中产生的微幅振动，避免振动传递到设备壳体上产生共振噪音。从结构建模的细节来看，这款风扇的所有配合面都做了公差适配设计，外框的内壁与扇叶的旋转外轮廓之间预留了合理的安全间隙，既不会因为间隙过大导致气流回流损失散热效率，也不会因为间隙过小，在受热形变、安装存在微小偏差的情况下出现扇叶擦框的故障；扇叶的曲面造型经过气动优化，在保证足够送风效率的前提下，尽可能降低了空气流动过程中的涡流损耗，能在相同功耗下实现更高的散热效率。这类冷却风扇作为工业散热系统里的基础通用部件，其结构可靠性直接影响整套设备的长期运行稳定性，设计过程中每一处结构细节的考量，最终都会反映在实际使用的寿命与散热表现上，不管是新设备的散热结构设计，还是旧设备的散热部件替换选型，这类标准化结构的轴流冷却风扇都能提供稳定可靠的散热支撑。
