30x30规格APT型工业铝型材结构件

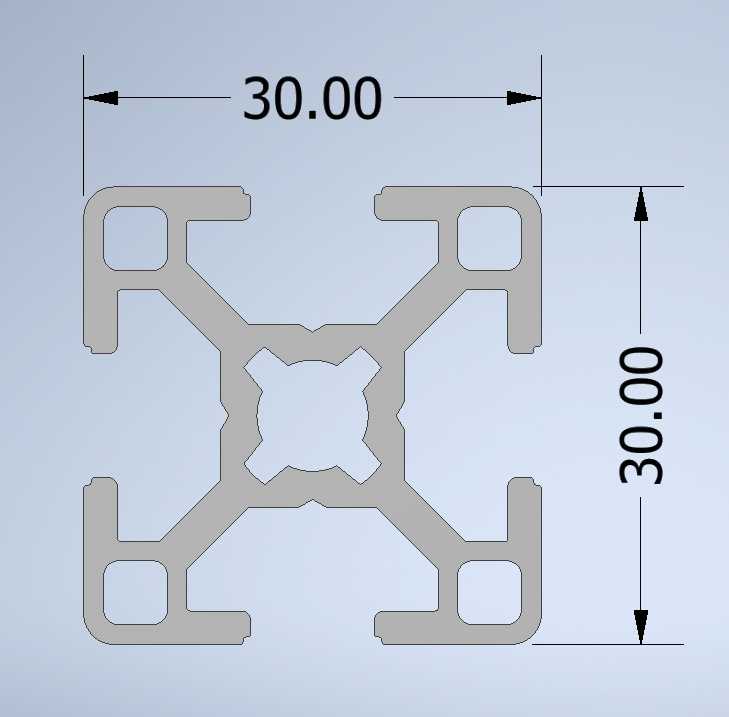

　　在非标自动化设备搭建、小型工作台组装、轻型输送线侧边防护、检测仪器外框架等场景里，这类30x30截面的铝型材是应用频次极高的基础构件。日常做设备布局规划时，最先要确认的就是型材的安装边界，这款型材单根标准适配长度为1m，截面尺寸严格控制在30mm×30mm，属于欧标轻型铝型材的常规规格范畴，槽口尺寸适配主流的T型螺栓、弹片螺母，不需要额外做打孔攻丝处理，就能快速完成横向、纵向的拼接组装，相比传统方管焊接的框架结构，拆装调整的灵活度要高很多，后期产线迭代改位时不需要切割破坏原有构件，只需要松开紧固件就能重新排布结构。

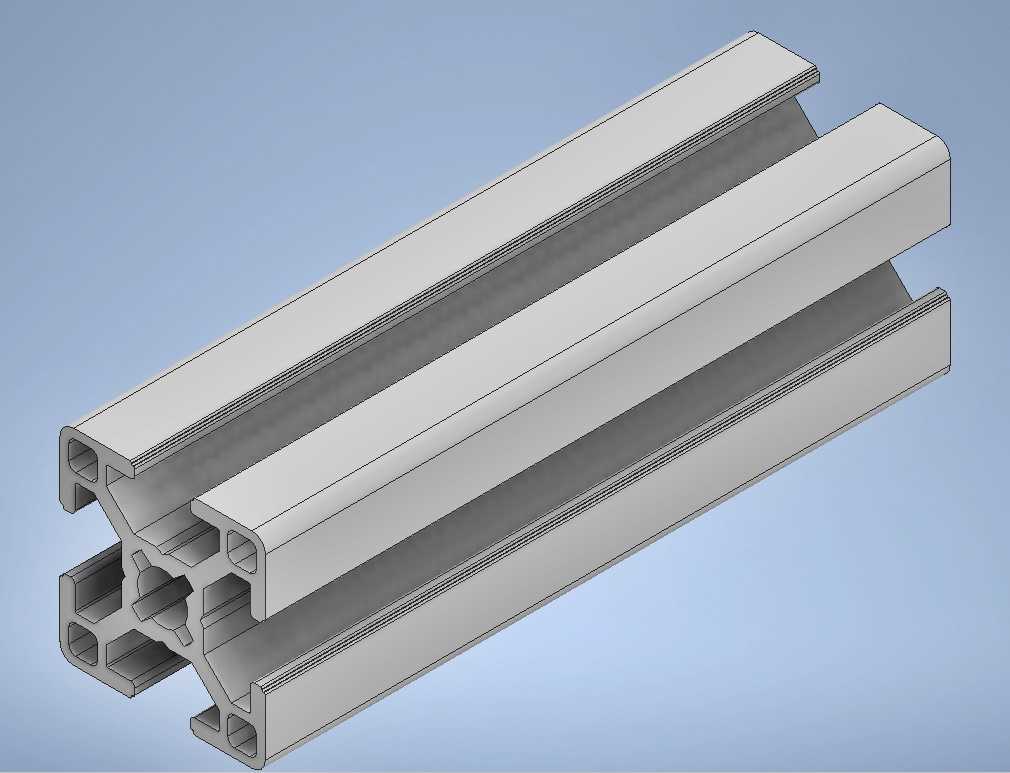

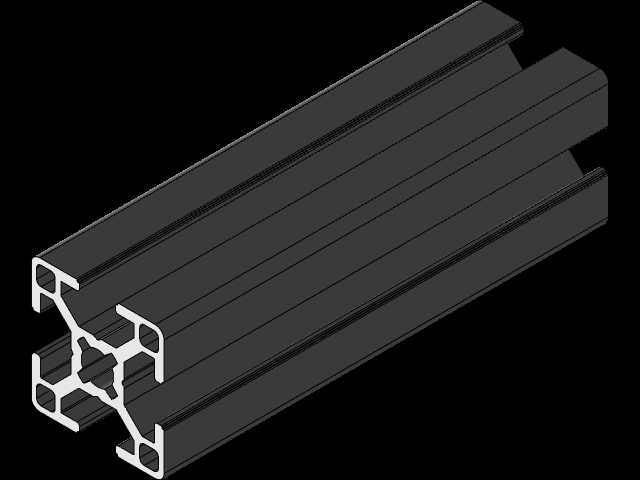

　　从结构设计逻辑来看，这款APT型铝型材的截面做了多腔室的加强筋布局，四个方向均预留了标准安装槽，中间的十字加强筋结构在控制整体重量的前提下，保证了截面的抗弯、抗扭性能，日常承受静态载荷时，单米长度的型材在两端简支的状态下，中部承载能力完全能满足小型设备机架、物料置物架、传感器安装支架的使用需求，不会出现明显的挠度变形。型材的外边缘做了R角过渡处理，没有尖锐的铣削毛刺，组装完成后的框架不会划伤操作人员，也能避免布线时刮破线缆绝缘层，适配车间设备的安全规范要求。

　　实际选型应用时，这类型材常用来搭配角码、端盖、脚轮、蹄脚等配件，快速搭建成不同功能的工装结构：比如在实验室检测工位，用它搭建小型仪器的放置台，配合透明亚克力板做围挡，既能保证结构稳定，又能方便观察内部检测状态；在电子组装产线，用它做工位的物料挂架，槽内可以滑动安装挂钩、物料盒支架，根据不同工位的作业需求随时调整挂载位置，不需要重新钻孔加工；在小型设备的外围，用它拼接安全防护栏，配合有机玻璃或者铁丝网，就能把设备运动区域和人员行走区域隔离开，防护栏的高度可以根据设备的危险区域范围随意截取型材长度，适配性远高于焊接固定的金属护栏。

　　建模过程中需要注意，这类挤压型材的截面是均匀一致的，沿长度方向做拉伸特征就能完成主体建模，槽口的尺寸公差需要控制在合理范围，保证后续装配时紧固件能顺利滑入，不会出现卡滞或者间隙过大的问题；型材端面的安装孔位如果需要搭配连接板使用，要提前预留好沉头孔的位置，避免组装时螺栓头突出影响外观或者干涉其他构件。另外，型材的表面是阳极氧化处理层，建模时不需要额外做表面纹理的复杂刻画，只需要赋予对应的哑光金属质感就能还原真实外观，重点要还原截面的槽型、加强筋的分布，保证导出的工程图能直接用于型材的加工校核，或者用于整体设备的装配干涉检查。

　　很多刚接触结构设计的工程师容易忽略铝型材的安装间隙问题，在做整体框架排布时，要考虑到型材连接角码本身的厚度，不能单纯按照型材的外尺寸计算框架的整体长宽高，比如两根垂直拼接的3030型材，用内置角码连接时，外部尺寸会比理论计算值多出角码的安装余量，提前在建模时预留好这个间隙，才能避免实际组装时出现尺寸超差、配件装不上的问题。这款型材的槽道是通长设计的，除了用来安装紧固件，还可以嵌入密封条、走线槽、感应开关的安装轨，实现布线、密封、传感器安装的集成化，不需要额外在型材外部焊接支架，让整体框架的外观更简洁，后期维护时调整线路或者传感器位置也更方便。

　　在轻型物料输送场景中，这类铝型材还可以用来做输送带的侧边支撑架，配合张紧座、滚筒安装座，就能快速搭建出小型皮带线的主体框架，因为型材本身重量轻，整个输送线的移动和调整都很方便，适合小批量、多频次换产的车间使用。对比同规格的钢制方管，铝型材的重量只有钢材的三分之一左右，但是表面的氧化层自带防锈能力，不需要额外做喷漆、镀锌处理，加工周期更短，组装完成后就能直接投入使用，没有焊接变形、漆面脱落的后续维护问题，长期使用的综合成本更低。
