10x10规格微型工业铝型材构件

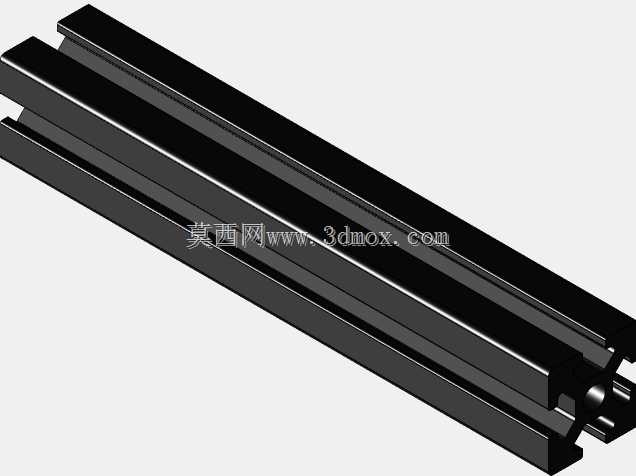

　　在小型桌面级自动化设备、创客DIY实验装置、微型检测工位的搭建场景中，小截面铝型材的应用占比逐年提升，这类型材不需要承担大吨位负载，核心需求是兼顾轻量化、安装便捷性与结构规整度，10x10截面的铝型材正是适配这类场景的典型构件。不同于常规大截面工业铝型材多用于重载设备机架、生产线护网的搭建，小截面铝型材的设计逻辑更偏向紧凑空间内的结构支撑，在桌面级3D打印机的辅助定位架、小型视觉检测工位的传感器安装支架、实验室测试工装的承载框架中，这类小尺寸型材可以在有限的桌面空间内完成多层结构搭建，不会因为型材本身截面过大挤占设备的有效作业空间。从截面结构来看，这款铝型材采用对称式槽道设计，四个侧面均预留标准T型安装槽，

　　槽道尺寸适配微型T型螺栓与方形螺母，安装时不需要对型材进行二次钻孔攻丝，只需要将螺母预置入槽道内滑动到指定安装位置，即可完成相邻型材、外接功能件的锁紧固定，这种无预钻孔的安装方式，能大幅缩短小型工装的搭建调整周期，在实验类装置需要频繁调整结构布局的场景下，不需要重新加工型材，只需要松脱螺栓调整连接件位置即可完成结构改型。型材的截面外轮廓尺寸控制在10mm×10mm，单根定长长度为60mm，这个长度规格可以作为小型框架的横向连接杆、垂直支撑柱使用，也可以多根拼接组合形成更长的支撑构件，安装边界上需要注意，型材端面的连接需要配套微型角码或者端面连接板，相邻两根型材垂直连接时，角码的安装空间需要预留至少8mm的避让位置，

　　避免角码与槽道内的其他螺母产生干涉；槽道的内部宽度适配M3规格的紧固件，最大锁紧力矩可以满足小型传感器、轻量型执行器的安装负载要求，不会因为长期承重出现槽道变形、连接松动的问题。在实际选型应用中，这类微型铝型材常被用于搭建电子元器件的测试架，将PCB板、接线端子、小型散热风扇直接固定在型材槽道上，相比亚克力粘接的框架，铝型材的散热性能更好，设备长时间运行时框架不会因为局部积热出现形变；在小型物料分拣装置的导向轨道搭建中，也可以利用型材的槽道作为滑轨的安装基准，将微型直线导轨直接锁固在型材平面上，型材本身的直线度可以保证导轨运行的平行度要求，不需要额外加工安装基准面。设计这类小截面铝型材时，首先要保证四个槽道的位置度公差，

　　槽道中心相对于型材外轮廓的偏移量需要控制在0.1mm以内，否则多根型材拼接时，相邻槽道会出现错位，导致螺母无法顺畅滑动；其次是型材的壁厚设计，壁厚过薄会导致锁紧螺栓时槽道出现胀形，壁厚过厚则会增加型材自重，违背轻量化设计的初衷，经过实际装配验证，这款型材的壁厚可以满足常规M3螺栓锁紧时的强度要求，反复拆装5次以上槽道不会出现明显的塑性变形。在安装维护层面，这类铝型材的表面采用阳极氧化处理，日常使用中不会出现锈蚀问题，在洁净度要求较高的实验室场景下，型材表面不容易积灰，擦拭清洁也比较方便，不需要额外做表面喷涂处理；如果需要在型材上安装走线槽，也可以利用侧面的T型槽固定小型理线夹，将设备的电源线、信号线规整收纳在槽道一侧，避免线路杂乱影响设备操作。不同于大截面铝型材需要专用切割设备下料，这种小尺寸型材可以用小型手持切割工具完成定长裁切，裁切后只需要简单打磨端面毛刺即可投入使用，对于小批量定制化的小型工装搭建来说，现场加工的便利性远高于其他金属结构材料，不需要复杂的机加工设备就能完成结构组装，非常适合研发阶段的快速原型搭建场景，能帮助结构工程师快速验证设备布局方案，缩短原型迭代的周期。
