1英寸立式带座外球面轴承结构设计

　　在轻工输送、小型农机、食品加工生产线这类对安装便捷性有较高要求的传动场景里，立式带座外球面轴承始终是转轴支撑的核心选型之一，本次呈现的1英寸规格SY系列带座轴承，正是针对英制轴径传动场景做的适配化结构设计。从实际应用的工况来看，这类轴承单元常被用在皮带输送机的从动辊支撑、小型包装设备的导辊定位、农用机具的传动轴挂载位置，不需要额外加工复杂的轴承安装座，直接通过底座的两个安装孔就能完成固定，大幅降低现场装配的加工成本与调试周期。

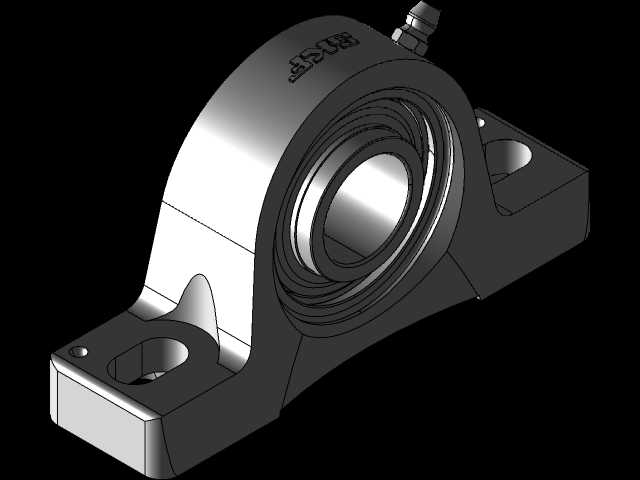

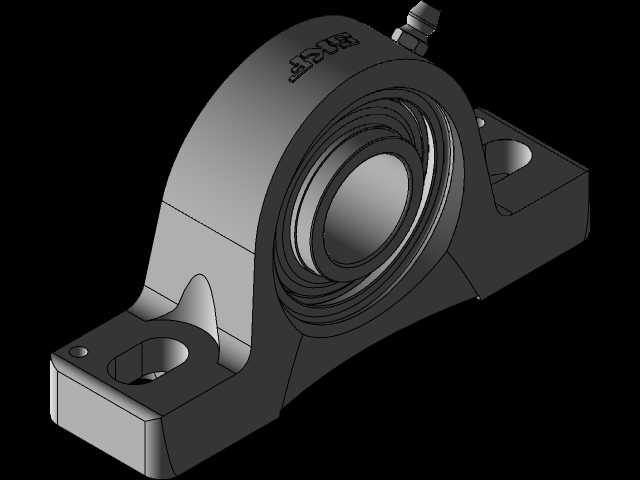

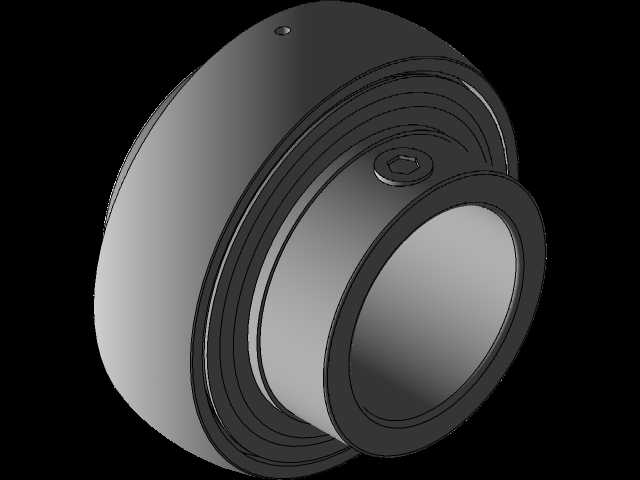

　　从功能特性上看，这个轴承单元集成了外球面球轴承与立式铸造座两部分，轴承内圈通过顶丝结构与转轴实现锁紧，不需要额外的轴肩定位，对轴的加工精度容忍度更高，哪怕是现场改制的普通光轴，只要轴径公差在合理范围内就能完成可靠固定。轴承顶部预留的注油嘴结构，能在设备不停机的状态下完成润滑脂补充，适配长期连续运转的工况需求，轴承自带的双层密封结构，能阻挡生产场景里的粉尘、碎屑、少量喷淋水汽进入轴承滚道，延长维护周期，在面粉加工、建材输送这类多尘场景里的适配性远高于普通深沟球轴承的裸露安装方案。

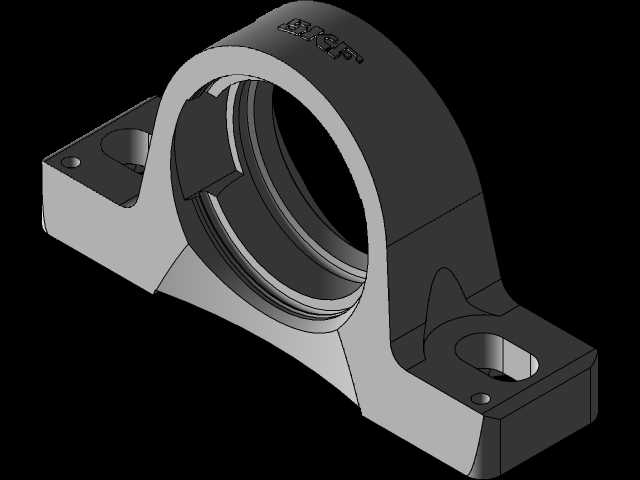

　　设计思路上，整个轴承座采用了等强度的铸铁壳体结构，底座的两个安装孔做了长圆孔设计，允许安装时存在一定的轴向位置偏差，不需要在安装板上做高精度的孔位加工，现场调试时可以微调轴承的轴向位置，补偿机架加工的累计误差。轴承与座体的配合采用了球面适配结构，当转轴存在轻微的挠曲变形或者安装角度偏差时，轴承可以在座体内做小角度的自适应偏转，避免轴承滚道承受额外的附加弯矩，减少卡滞、早期磨损的问题。座体的底部做了加宽的支撑面，安装后与机架的接触面积更大，承载时的压强更低，即使是薄钢板制作的设备机架，也不会因为局部应力过大出现安装面凹陷变形的问题。

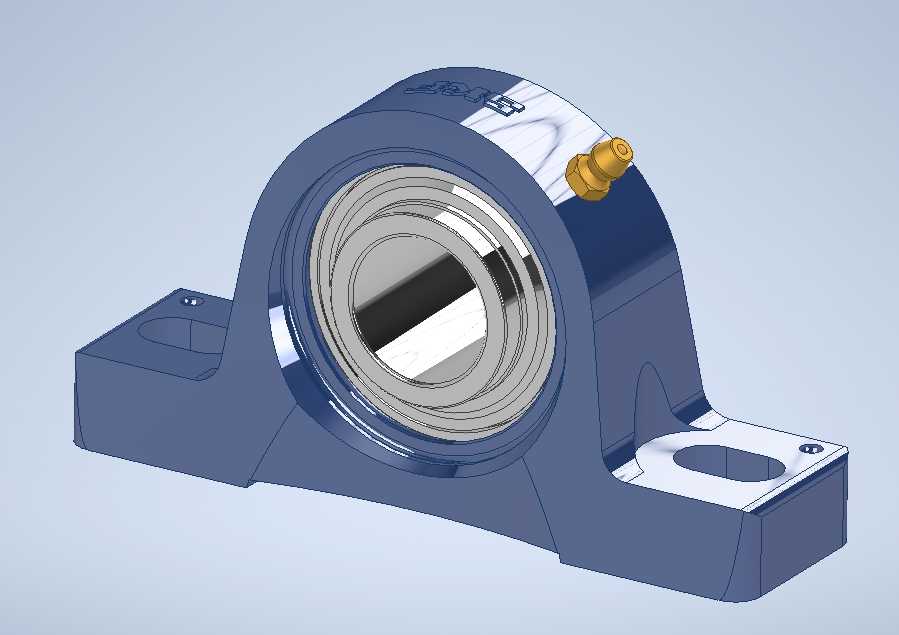

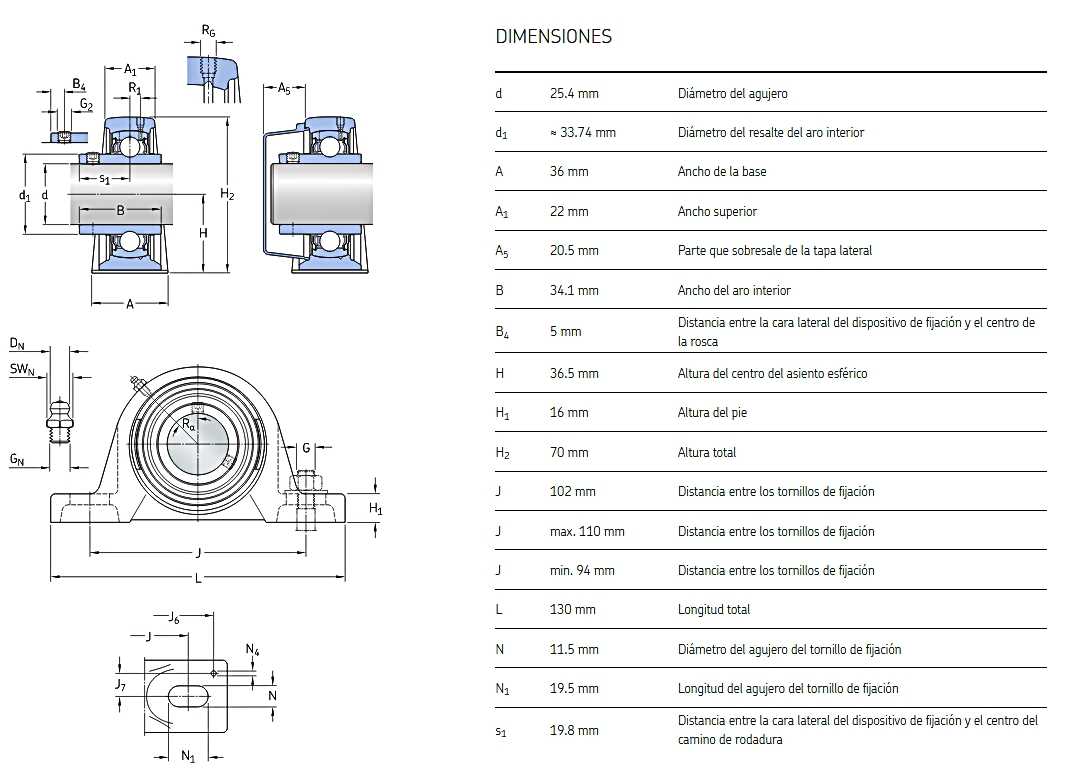

　　从安装边界尺寸来看，这款1英寸规格的轴承单元，适配轴径为25.4mm的英制转轴，底座两个安装孔的中心距符合SY系列的标准安装尺寸，能直接替换同规格的进口品牌同型号产品，不需要改动原有设备的安装孔位。轴承中心到底座安装面的高度符合行业通用尺寸，做设备改造时可以直接互换，不需要重新调整传动带的张紧度或者链轮的啮合位置。座体的整体轮廓做了圆角过渡处理，没有尖锐的棱角，既避免铸造应力集中，也能减少安装调试过程中磕碰划伤的风险。注油嘴的位置设置在轴承座顶部偏侧的位置，既不会和转轴上的传动件产生干涉，也方便日常维护时油枪的对接操作，不需要拆解周边的防护结构就能完成注油作业。

　　在实际选型应用中，这类带座轴承的额定动载荷能满足中小功率传动的需求，针对径向载荷为主的工况做了优化，能承受一定程度的轴向窜动，适合转速不超过3000rpm的中低速传动场景。和传统的分体式轴承座加轴承的装配方案相比，这种集成式单元在出厂时已经完成了轴承游隙的调整与预润滑，现场安装只需要完成底座固定与转轴锁紧即可，不需要装配工人掌握轴承安装的专业技能，也避免了装配过程中杂质进入轴承、敲击损伤滚道的问题，非常适合非专业机加工场景的设备组装与后期维护更换。
