带圆弧过渡的异形安装支座结构设计

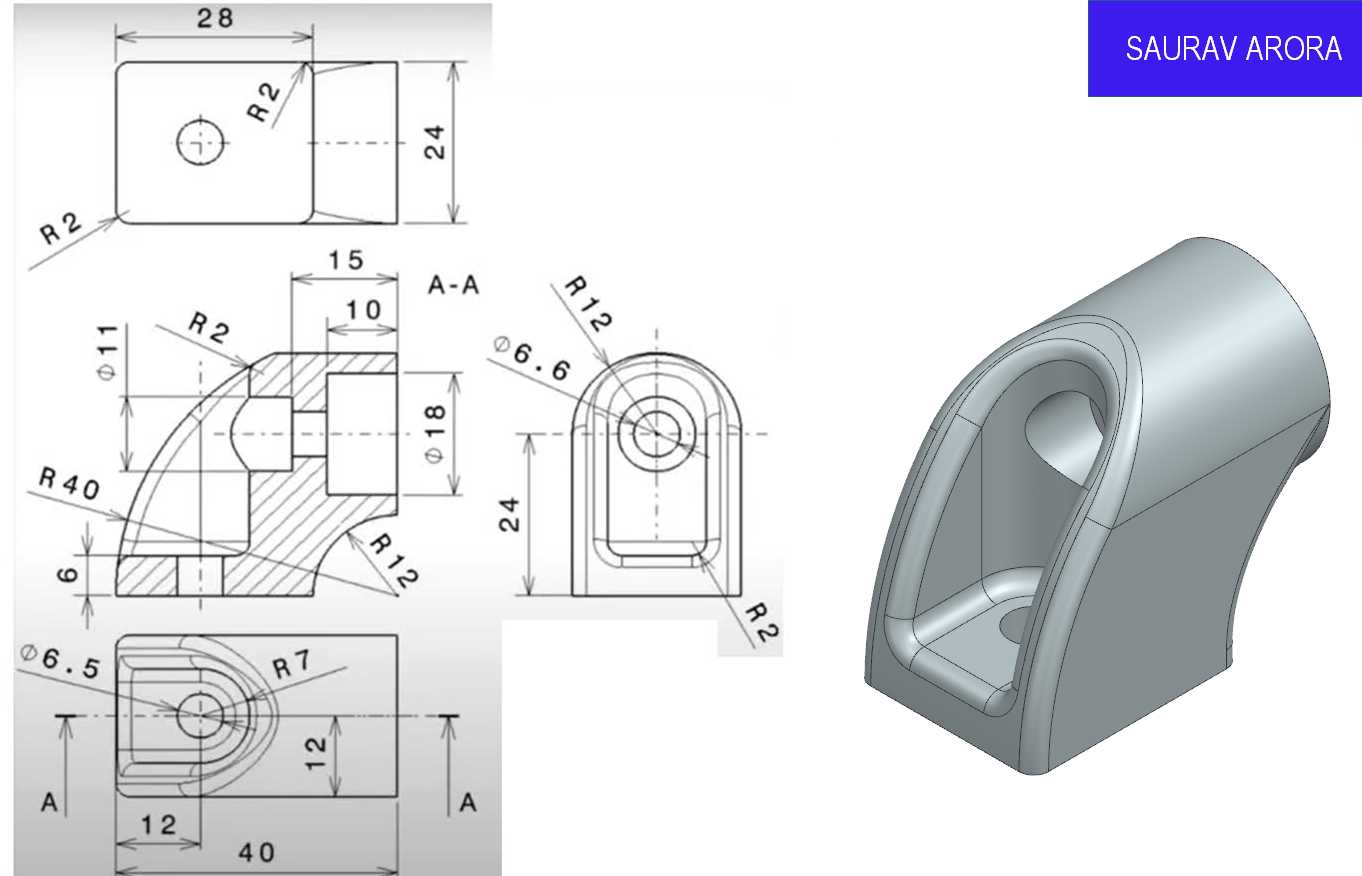

　　该异形安装支座属于小型设备配套的支撑定位构件，常见于小型检测设备、手持操作终端、工业传感模块的安装固定场景，核心作用是为配套功能部件提供稳定的安装基准，同时通过曲面过渡结构适配设备外壳的流线型外观需求，避免安装位置出现突兀的直角结构影响设备整体装配协调性。从结构设计逻辑来看，整体采用一体化成型思路，主体为带弧形侧壁的半封闭腔体结构，侧壁的R12大圆弧过渡既可以降低注塑或铣削加工时的应力集中风险，也能在装配时与配套外壳的内曲面形成贴合定位，减少装配调整工作量。主体安装面的外形尺寸控制在长28mm、总高24mm的边界范围内，安装底板厚度为6mm，底板上设置的Φ6.5安装孔用于穿设固定螺钉，孔位距离侧边的定位尺寸为12mm，

　　可适配M6规格的内六角螺钉完成与设备基座的锁紧固定，安装时需注意孔位周边的R2圆角过渡，避免螺钉拧紧时边角应力开裂。腔体内部的Φ18同轴孔为核心功能安装位，用于嵌套配套的功能模块，孔深方向的10mm定位台阶可限制模块的轴向窜动，孔端的R7圆弧倒角可引导模块快速装入，减少装配对位时间。侧壁上的R12曲面与安装底板的衔接处做了R2圆角处理，既可以避免加工时的清角工序，降低铣削加工的刀具损耗，也能减少使用过程中边角磕碰造成的结构损伤。A-A剖面展示的内部加强结构，在腔体转角位置设置了厚度均匀的加强筋，筋位厚度与侧壁保持一致，避免注塑成型时出现缩痕，同时提升整体结构的抗扭刚度，在承受侧向载荷时不会出现腔体变形导致内部模块卡滞的问题。

　　从安装边界来看，该构件的最大外轮廓宽度为15mm，安装时需要在基座上预留至少30mm×25mm的安装平面，固定孔的中心距需要严格按照12mm的定位尺寸加工，避免出现孔位偏差导致无法装配。构件侧面的6.6mm宽度定位槽，用于与设备外壳的定位凸筋配合，实现装配时的快速防错，无需额外做对位标记即可完成正确方向的安装。整体结构的所有外露边角均做了圆角处理，没有尖锐棱角，既符合工业设备的安全设计要求，也能在装配操作时避免划伤操作人员。在实际选型应用中，该类支座多用于对安装空间有严格限制的小型设备内部，相比常规的直角支座，曲面过渡的结构能更好地适配紧凑型设备的内部空间布局，在相同的结构强度下，一体化的腔体结构重量比拼接式支座降低约30%，

　　适合便携式工业设备的轻量化设计需求。建模过程中需要重点关注各圆弧面的相切约束，确保曲面过渡顺滑无拐点，避免加工时出现刀路顿挫影响表面质量，同时所有孔位的同轴度、安装面的平面度需要满足通用机械零件的公差要求，保证装配后的配合精度。
