双缸发动机排气歧管结构设计

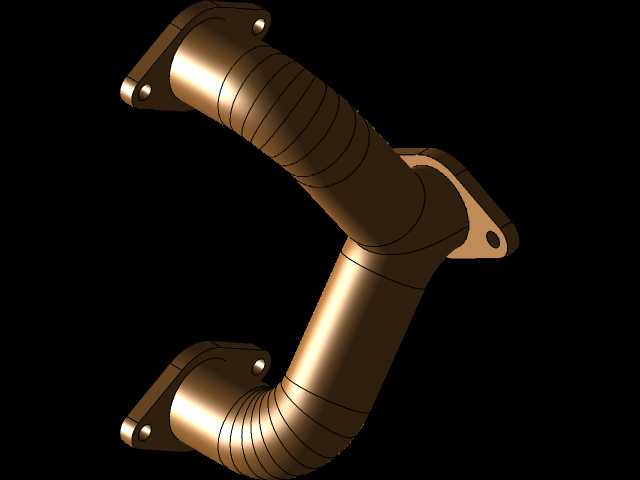

　　在小排量动力单元的配套管路设计中，双缸机型的排气歧管往往需要兼顾气流导出效率、安装空间适配与结构耐久度，不同于多缸机型的集中式歧管布局，双缸结构的排气通路需要在有限的机舱空间内完成两个气缸排气口的气流汇流与导向，同时还要规避周边部件的干涉风险。这款双缸排气歧管采用两端法兰对接的结构形式，两端连接端面分别匹配气缸盖排气侧的安装孔位，法兰面预留的螺栓过孔位置严格对应缸盖的螺纹孔布局，安装时可通过金属密封垫片实现端面密封，避免高温排气泄漏。管身采用连续弯弧的走向设计，没有采用生硬的直角弯折结构，这种曲率平滑过渡的管路内壁可以有效降低排气气流的沿程阻力，减少排气背压对气缸扫气效率的影响，对于小排量双缸机型而言，

　　更低的排气背压能够直接提升进气充量的填充效率，优化动力输出的响应特性。管身外壁设计有环状的加强筋结构，这些沿管身周向分布的凸起结构并非装饰性设计，一方面可以提升薄壁管身的结构刚度，降低发动机运行过程中管身受排气脉冲冲击产生的振动幅值，减少管路连接部位的疲劳开裂风险；另一方面，环状凸起可以增加管身的散热面积，让高温排气在流经管路的过程中实现初步的热量散逸，降低下游排气消声单元的热负荷。在安装边界的设计考量上，这款歧管的整体弯折角度经过反复校核，安装后管身与缸盖侧壁、机舱内的线束支架、冷却管路之间都预留了足够的安全间隙，避免车辆运行过程中因发动机悬置变形产生位移时，管身与周边部件发生磕碰磨损。两端法兰的厚度经过强度校核，

　　在螺栓拧紧力矩达到工艺要求值时，法兰面不会产生翘曲变形，能够保证密封压力均匀分布在整个密封端面上，长期处于高温交变的工作环境下也不会出现密封失效的问题。不同于大排量机型的不锈钢焊接歧管，这款歧管的整体结构采用一体化成型的设计思路，减少了焊接接缝带来的应力集中点，在批量生产过程中可以更好地控制成品的尺寸一致性，降低装配环节的适配难度。从实际应用场景来看，这类双缸排气歧管广泛配套于通用动力类的双缸汽油机、小型农用机械动力单元、便携作业设备的动力源上，这类应用场景往往对部件的可靠性要求较高，同时需要部件在紧凑的安装空间内完成功能实现，因此歧管的外形轮廓没有冗余的结构设计，所有的型面变化都服务于气流导向、结构强化与安装避让的实际需求。

　　在管路内径的设计上，通径尺寸经过排气流量的匹配计算，既不会因为通径过大导致排气流速过低影响低速扭矩输出，也不会因为通径过小造成排气阻力过高限制高转速区间的动力发挥，管内壁的光滑度要求也对应了铸造或精密成型的工艺标准，避免内壁的毛刺、凸起造成局部气流紊流，产生额外的排气噪声。在连接结构的细节处理上，法兰面的密封带区域做了平面度的精度要求，安装孔的位置度公差控制在装配允许的范围内，即使在长期高温工作后法兰产生轻微的热变形，密封垫片的补偿量也能够覆盖变形量，维持密封性能的稳定。管身的弯折曲率同时考虑了模具成型的工艺可行性，没有出现过小的弯折半径导致成型过程中管身出现壁厚减薄过甚的问题，保证批量生产时成品的壁厚均匀性，避免局部壁厚过薄导致的耐热耐久性能下降。
