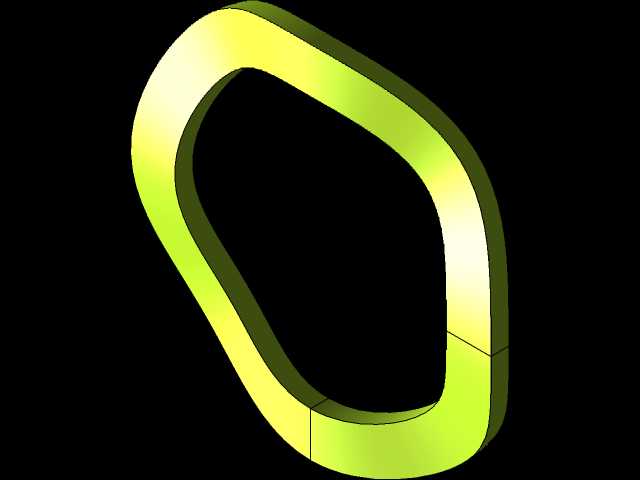

闭合环形波浪结构介子零件设计

项目分类:通用机械零部件 发布时间:2023-08-10 ID:705159
  • 闭合环形波浪结构介子零件设计

  这类波浪形闭合环形介子,常被用在流体管路的密封限位、小型清洗设备的扰流支撑工位,也可作为异形缓冲垫的内嵌骨架,在需要非规则环形接触面的装配场景里,能弥补标准平垫圈无法适配曲面安装面的缺陷。和常规平垫片不同,它的非圆闭合轮廓是顺着安装位的曲面边界走的,整个环身的截面保持均匀厚度,波浪形的环体走向可以在装配后形成连续的弹性接触带,既能够分散紧固件的压紧应力,避免硬接触造成的基材表面压损,也能在流体经过的通道里形成小幅扰流,减少局部流道的死角积滞。

  设计这类零件时,首先要锁定安装边界的闭合轮廓,先在基准平面上绘制贴合安装位的闭合样条曲线,曲线的曲率变化要全程顺滑,不能出现锐角拐点,否则扫掠成型后会出现局部应力集中,甚至在后续加工时出现壁厚不均的问题。确定好中心引导线后,再绘制垂直于引导线法向的等截面轮廓,截面尺寸要根据实际的压紧行程、密封压缩量来定,一般这类介子的截面厚度不会超过环身最小曲率半径的五分之一,避免扫掠时出现特征自交。扫掠过程中要全程保持截面和引导线的法向垂直,不能出现截面扭转,否则成型后的环身会出现局部厚薄偏差,装配时就会出现局部压不实、密封失效的问题。

  从安装适配性来看,这类波浪介子的外轮廓要比安装位的凹槽边界小0.1到0.2毫米的装配间隙,方便安装时顺利嵌入,不会出现卡滞;内轮廓的尺寸要根据穿过的杆件或者流道直径来定,要保证内边缘不会和穿过的运动件发生干涉,同时也不能遮挡流道的有效通径。环身的厚度公差一般控制在±0.05毫米范围内,保证整个环面的压缩量一致,不会出现局部压溃或者局部接触不到位的情况。如果是用在有腐蚀介质的工况里,设计时还要预留表面处理的厚度余量,避免处理后尺寸超差无法装配。

  实际应用中,这类波浪介子和标准平垫圈的使用场景有明显区别,标准平垫圈只能适配平面安装的工况,遇到安装面是随形曲面、或者需要环形接触面有一定随形变形能力的场景,平垫圈就会出现接触不连续、压紧力分布不均的问题,而波浪形的环身可以顺着安装面的微小形变产生对应的弹性变形,让整个接触环带的压力保持均匀,既可以起到密封作用,也能起到防松限位的效果。在小型清洗设备的流道里,这种波浪形的环件还能打乱流体的层流状态,让清洗介质在流道内形成小幅紊流,提升和被清洗件表面的接触效率,减少清洗盲区。

  建模过程中要注意检查整个环身的曲率连续性,尤其是样条曲线的闭合点位置,要做曲率连续约束,避免闭合位置出现硬棱,否则不仅会影响零件的外观,还会在受力时在硬棱位置产生应力集中,长期受压后容易出现开裂。扫掠完成后要做壁厚分析,检查整个环身的壁厚是否均匀,尤其是曲率半径较小的弯段位置,要确认没有出现局部壁厚减薄的问题,如果有减薄就要调整引导线的曲率或者截面的位置,保证整个零件的结构强度一致。如果后续要开模生产,还要在环身的合适位置设计脱模斜度,避免脱模时出现拉伤,不过因为这类零件的环身是均匀截面,只要扫掠时的方向控制合理,脱模斜度可以做的很小,不会影响装配尺寸。
