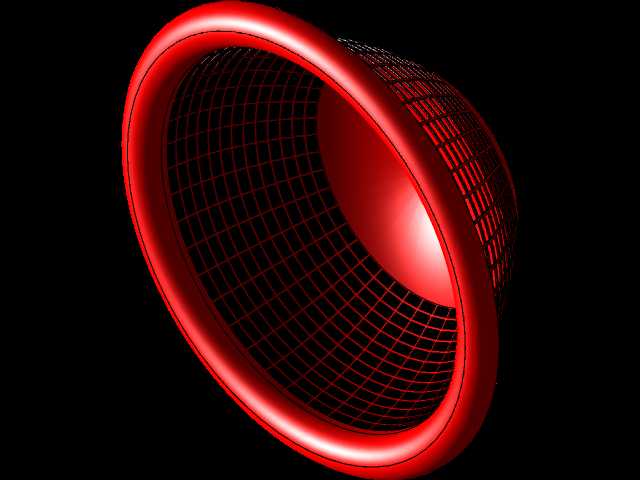

NX环境下设计的镂空网格塑料盛物篮

　　这款镂空网格结构的塑料盛物件，在日常生产与生活场景中覆盖了极广的使用边界，小到家庭厨房的食材滤水、桌面零散物件收纳，大到轻工业生产线上的小型零部件周转、清洗工序的工件沥水承载，都能见到这类结构产品的身影。不同于实心结构的盛具，网格镂空的设计首先从功能层面解决了固液分离的核心需求，盛放带水渍的果蔬、清洗后的小型五金零件时，液体可以顺着网格间隙快速流下，不会在容器底部积留浸泡盛放物，同时网格结构相比同尺寸实心塑件能减少40%以上的原料用量，在注塑生产环节能有效缩短冷却保压周期，降低单件生产的能耗与原料成本。

　　从结构设计的逻辑来看，这款产品的建模过程首先要确定整体的回转体基准，整体采用锥台形的腔体结构，开口处做了加厚的卷边设计，这个卷边结构并非单纯的造型装饰，首先是提升了开口位置的结构强度，日常使用中频繁拿取、磕碰时，卷边的圆弧过渡能避免应力集中导致的开口开裂，同时卷边向外延伸的宽度刚好适配常见的水槽边沿、周转箱卡位，使用时可以直接架设在支撑位上，不需要额外的托架就能完成沥水作业。腔体侧壁的网格采用等距排布的方格结构，建模时需要先做单格的筋条特征，再通过阵列命令沿周向和高度方向均匀排布，筋条的厚度做了渐变处理，靠近底部的位置筋条厚度略大于上部，因为盛放物品时底部承载的重量更大，加厚的筋条能避免长期承重出现网格变形，同时筋条的所有棱边都做了R0.5以上的圆角过渡，一方面是避免注塑生产时出现尖角缺胶的问题，另一方面日常使用时不会有锋利的边缘划伤使用者，也不会刮伤被盛放的物件表面。

　　产品的底部做了内凹的圆弧过渡，没有采用平底结构，首先是圆弧底的结构在注塑脱模时更容易脱出模具，减少顶针位置的顶白缺陷，其次放置在平面上时，底部的环形接触边能保证放置的稳定性，不会因为平面微小的不平整出现晃动，同时内凹的结构让底部和放置平面之间留出了微小的间隙，沥下的液体可以顺着间隙流走，不会在底部形成负压导致拿取时出现吸附粘连的问题。从安装与适配的边界来看，这款盛物篮的开口直径控制在常见家用洗菜池的内径范围内，整体高度适配常规的橱柜抽屉层板间距，工业场景使用时，整体尺寸刚好匹配标准周转箱的内部卡位，可以多层叠放不会出现滑移，叠放时上部篮体的底部刚好卡入下部篮体的卷边内侧，叠放间隙控制在20mm左右，既能保证叠放的稳定性，又不会因为叠放过紧压坏下部盛放的物品。

　　在材料选型的适配设计上，结构的筋条间距和厚度预留了常用PP、PE材料的成型收缩余量，网格的间隙尺寸控制在5mm左右，既能保证沥水的效率，又不会让常见的小型零件、果蔬从间隙掉落，侧壁的锥度设置为5度的脱模斜度，既保证了外观的协调，又能在注塑生产时顺利脱模，不需要额外做复杂的抽芯结构，降低了模具的加工成本。日常使用中，这类镂空结构的清洁难度远低于实心盛具，水流可以直接穿过网格冲洗各个位置，不会存在清洁死角，同时塑料材质本身的耐水、耐常见酸碱的特性，也让它可以适配厨房、生产车间、仓储等不同场景的使用需求，不会因为接触水渍、轻度油污出现快速老化的问题。
