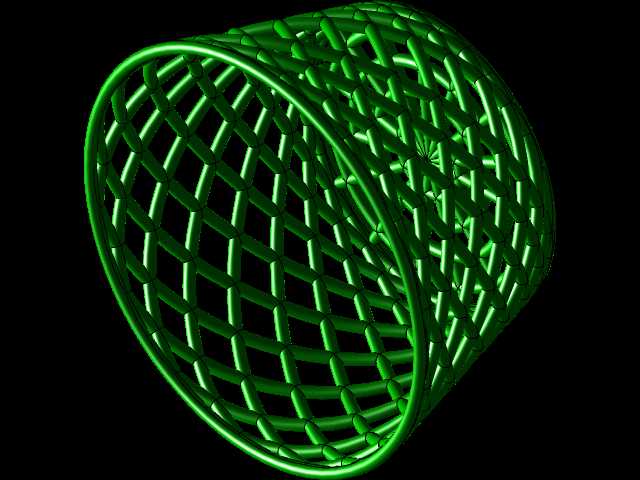

镂空网格结构曲面编织吊篮三维造型

　　日常生产与民用场景里，这类镂空曲面吊篮的应用覆盖范围极广，小到家用果蔬沥水收纳、工位零散小零件周转，大到轻工生产线的物料筛分、清洗工序的工件承载，都能见到同结构产品的身影。不同于实体壁面容器，镂空网格结构的核心优势在于自重控制与流体、碎屑的通透排出，当用于清洗工序时，冲洗液可以无阻碍穿过网格缝隙带走工件表面残留的切削液、金属屑，不会在容器底部积液造成二次污染；用于物料周转时，网格结构能直接滤除零件携带的粉尘、碎屑，省去二次倒料清理的步骤，同时整体重量比同容积实体容器降低六成以上，人工搬运时的负荷明显降低。

　　从结构设计逻辑来看，这类曲面吊篮的核心难点在于网格筋条与整体曲面的贴合度控制，整个篮体采用渐变式椭圆收口造型，开口端直径大于底部直径，侧壁沿周向平滑过渡，不存在硬折角，既避免了直角位置的应力集中，也能防止物料在转角位置卡滞。网格采用菱形交错排布，筋条的截面为圆形，所有筋条的交汇位置做了圆弧过渡处理，不存在尖锐棱角，一方面能避免取放物料时刮伤工件表面或操作人员手部，另一方面也能降低筋条交汇位置的应力集中系数，在承受满载冲击载荷时，不会出现筋条根部断裂的问题。设计过程中需要重点控制筋条的间距一致性，整个篮体侧壁的网格尺寸偏差控制在0.5mm以内，避免出现局部网格过大导致小尺寸零件漏出，或是局部网格过密导致通透率不足的问题。

　　尺寸边界的设定需要匹配实际使用场景的适配要求，开口端的卷边结构做了加厚处理，卷边直径是侧壁筋条直径的2.5倍，既提升了开口位置的结构刚度，防止长期使用后开口出现变形失圆，也能作为吊篮与外部托架、悬挂结构的配合定位面，当吊篮放置在配套的周转架上时，卷边的下表面直接与托架的支撑面贴合，配合间隙控制在1mm以内，不会出现放置倾斜、卡滞的问题。底部的网格密度略高于侧壁，因为底部是主要的承载面，满载时物料的重量全部由底部筋条承担，加密底部网格可以在不增加整体重量的前提下，提升底部的承载能力，避免满载时底部出现向下的鼓胀变形。

　　建模过程中采用截面曲面驱动的方式生成整体轮廓，先搭建篮体的整体曲面骨架，再沿曲面的法向方向投影筋条的路径曲线，保证每一根筋条都完全贴合篮体的曲面走向，不会出现筋条突出曲面或是凹陷的问题。筋条的扫掠过程中需要控制截面的方向始终与曲面法向保持一致，避免筋条出现扭转，导致局部位置的壁厚不均，影响整体结构强度。所有筋条的交汇位置采用布尔求和后倒圆角的处理方式，保证连接位置平滑过渡，不存在拼接缝隙，避免后续生产过程中出现应力集中的缺陷。如果采用注塑工艺生产，这类结构还需要在筋条的交汇位置设计微小的拔模斜度，保证开模时能够顺利脱模，不会出现筋条拉断的问题；如果采用金属线材编织生产，建模时的筋条路径可以直接作为线材弯曲的走刀轨迹，减少后续生产的工艺转化步骤。

　　实际使用中，这类吊篮的承载能力需要结合筋条直径与网格尺寸匹配计算，当筋条直径为3mm、网格边长为15mm时，单篮的额定承载可以达到15kg，完全满足日常小零件周转、果蔬收纳的使用需求。悬挂使用时，开口端的卷边位置可以均匀设置三个悬挂点，三个点沿周向120度分布，保证起吊过程中篮体保持水平，不会出现物料倾洒的问题。如果用于高温清洗场景，还可以在建模阶段调整筋条的材质参数匹配，验证不同温度下的结构变形量，保证高温环境下网格尺寸不会出现过大变化，导致小零件漏出。
