锥形螺旋压缩弹簧结构设计方案

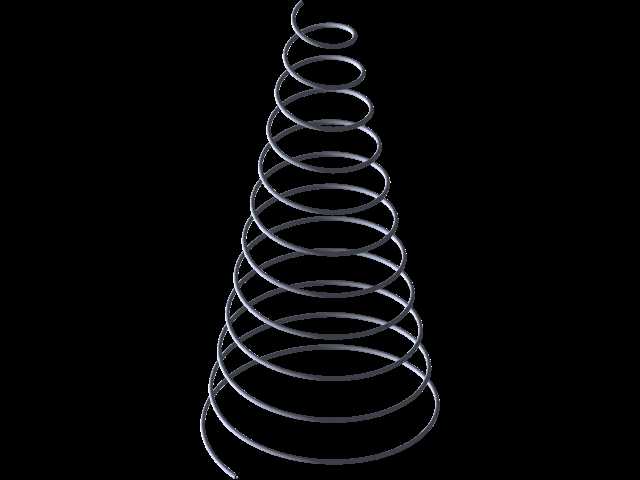

　　在各类机械传动、缓冲减震、力值补偿场景中，锥形螺旋弹簧的应用占比正逐年提升，区别于常规等径圆柱螺旋弹簧，这类变径弹簧的刚度具备非线性特性，在压缩行程推进过程中，有效圈数会随载荷增加逐步递减，刚度曲线呈现平滑上升趋势，能在有限安装空间内实现更大的变形量，同时避免常规圆柱弹簧压缩到并圈阶段的刚度突变问题，适配很多对载荷-变形曲线有渐变要求的工况。

　　从实际应用场景来看，这类锥形弹簧常被用在小型机电产品的按键回弹结构、精密仪器的隔震支座、低压阀门的启闭复位组件、小型离合器的压紧机构中，部分需要渐进缓冲的输送线末端挡停结构也会选用这类弹簧，当输送件以不同速度撞击挡块时，弹簧能通过变刚度特性吸收不同量级的冲击动能，不会出现硬碰撞导致的工件磕碰或者结构件变形。

　　设计这类弹簧时，首先要明确安装边界的尺寸约束：通常这类弹簧的大端直径要匹配安装座的沉孔尺寸，避免弹簧受压时出现径向滑移，小端直径要适配作用端的推杆或者压头尺寸，保证力的传递始终沿弹簧轴向，不会出现偏载导致的弹簧圈错位卡滞。建模过程中要重点控制螺旋线的生成逻辑，从大端到小端的螺距如果采用等螺距设计，要验算每一圈弹簧的并圈顺序，保证压缩过程中弹簧圈从大端开始逐圈贴合，不会出现小端先并圈导致的刚度曲线不符合设计预期的问题；如果采用变螺距设计，需要结合目标刚度曲线反推每一段的螺距值，同时校核弹簧丝的弯曲应力、切应力分布，避免大端第一圈因为直径最大、应力集中最明显出现疲劳断裂。

　　从功能特性上看，锥形弹簧的固有频率比同参数圆柱弹簧更低，隔震频段更宽，在小型旋转设备的减震脚座中使用时，能更好地避开设备的工作转速对应的共振区间，减少震动向安装基础的传递。同时这类弹簧压缩并圈后的整体高度可以做到接近弹簧丝直径乘以总圈数，相比同行程的圆柱弹簧，安装所需的轴向空间能缩小30%左右，这对结构紧凑的手持电动工具、小型消费类机电产品来说是非常关键的优势。

　　建模时还要注意两端支撑圈的处理，大端通常需要做不少于3/4圈的磨平处理，保证支撑端面和安装座的贴合度，平面度误差要控制在弹簧丝直径的1/10以内，避免安装后弹簧出现倾斜；小端如果和运动压头配合，也要做相应的磨平或者收口处理，防止压头工作时和弹簧丝的圆弧面出现滑动错位。另外要验算弹簧的压并载荷，保证最大工作载荷不超过压并载荷的70%，避免长期工作在接近并圈的状态下出现弹簧丝的塑性变形，导致弹力衰减失效。

　　在实际选型匹配时，还要结合工作环境的介质特性选择弹簧丝的材质，如果是普通室内干燥环境下的轻载复位场景，选用常规碳素弹簧钢丝即可满足寿命要求；如果是在有腐蚀介质的化工设备、或者高低温交变的户外设备中使用，要选用不锈钢弹簧丝或者经过表面防腐处理的合金弹簧丝，同时在建模时预留表面处理层的厚度尺寸，避免安装时因为镀层、涂层的厚度导致配合尺寸超差。

　　很多结构设计人员在选用这类弹簧时容易忽略弹簧的径向膨胀量，实际上锥形弹簧在压缩过程中，大端的外径会出现微小的径向扩张，如果安装沉孔的直径和弹簧大端外径的间隙预留不足，会导致弹簧压缩时外圈和沉孔壁摩擦，不仅会磨损弹簧表面的防腐层，还会导致实际输出弹力和设计值出现偏差，加速弹簧的疲劳失效。建模阶段可以通过运动仿真模拟全压缩行程的弹簧外圈轮廓，确认和周边结构的最小安全间隙，通常单边间隙不小于弹簧丝直径的1/5就能避免摩擦问题。

　　另外这类弹簧的旋向选择也有讲究，如果是和螺杆、螺纹类零件配合使用的复位弹簧，旋向要和螺纹旋向相反，避免弹簧在压缩旋转过程中和螺纹出现卡滞；如果是成对使用的减震弹簧，要采用左右旋对称布置的方式，抵消弹簧压缩时产生的扭转力矩，避免作用端的压头出现偏转。
