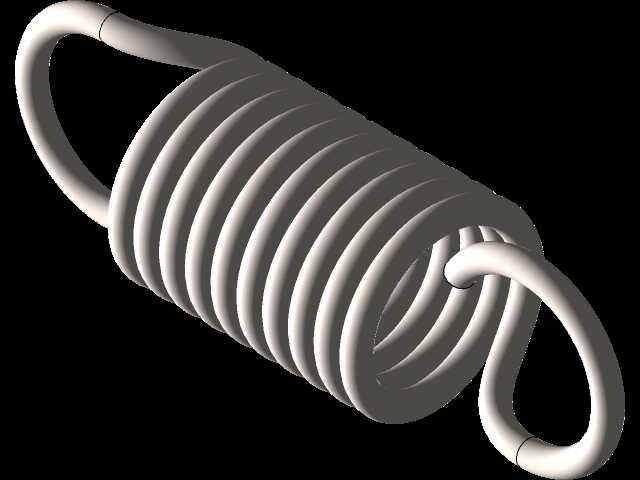

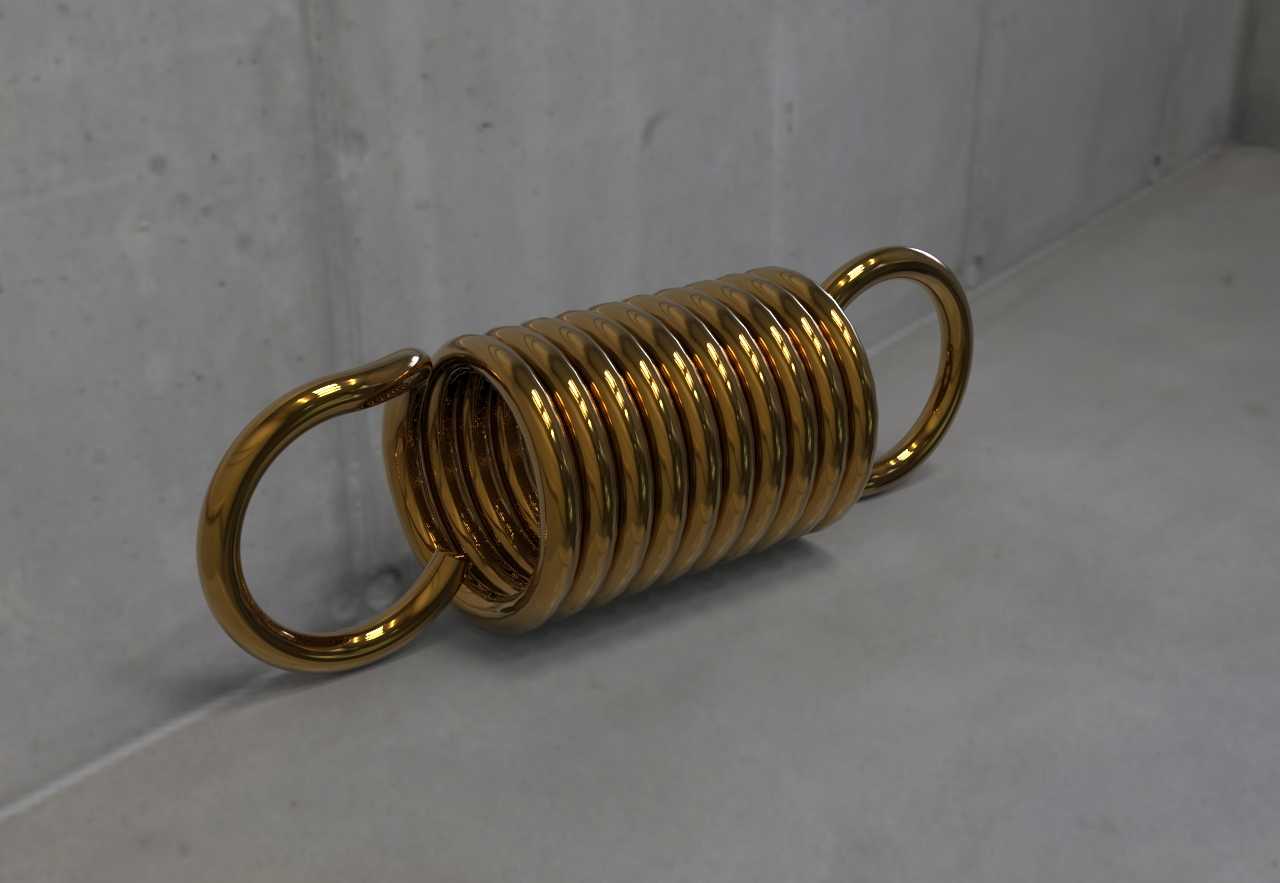

带双耳挂钩的圆柱螺旋拉伸弹簧结构

　　这类带双耳挂钩的圆柱螺旋拉伸弹簧，是机械传动与张紧结构里极为常见的弹性储能元件，日常在各类需要提供复位拉力、张紧维持力的设备结构中都能见到它的身影，小到家电内部的舱门复位结构、健身器材的阻力提供单元，大到工业输送线的张紧机构、农机设备的离合复位组件、工程机械的操作杆回位结构，都离不开这类零件的稳定出力。从结构设计逻辑来看，这款弹簧采用等节距密圈圆柱螺旋结构，无载荷状态下簧圈之间紧密贴合，和压缩弹簧的初始节距设计有本质区别，这种密圈设计能保证弹簧在承受轴向拉力时，所有簧圈均匀参与弹性变形，避免局部应力集中导致的早期疲劳失效。两端的圆环形挂钩是和外部构件连接的核心接口，设计时特意将挂钩与端部簧圈做了圆滑过渡一体成型处理，

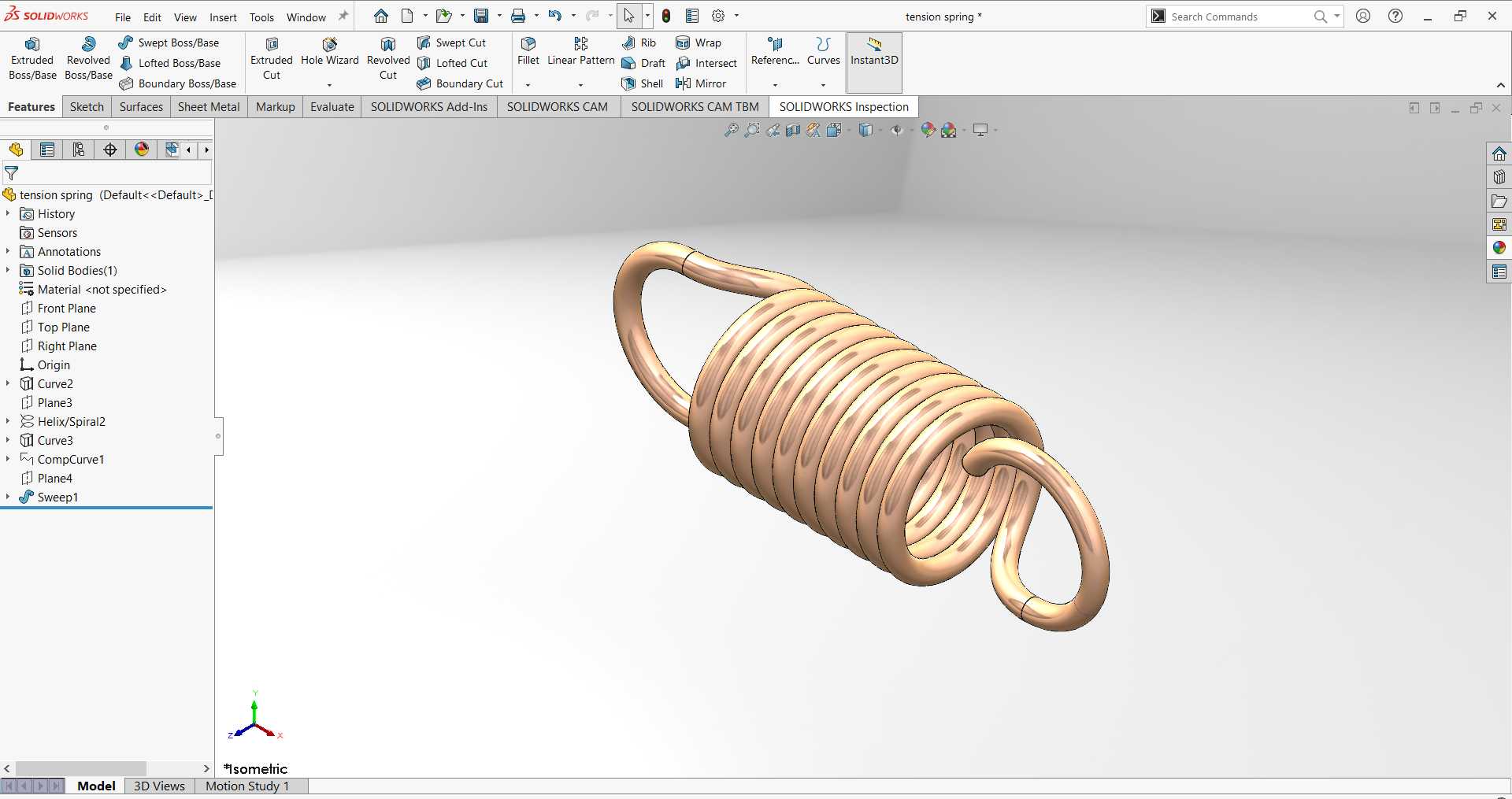

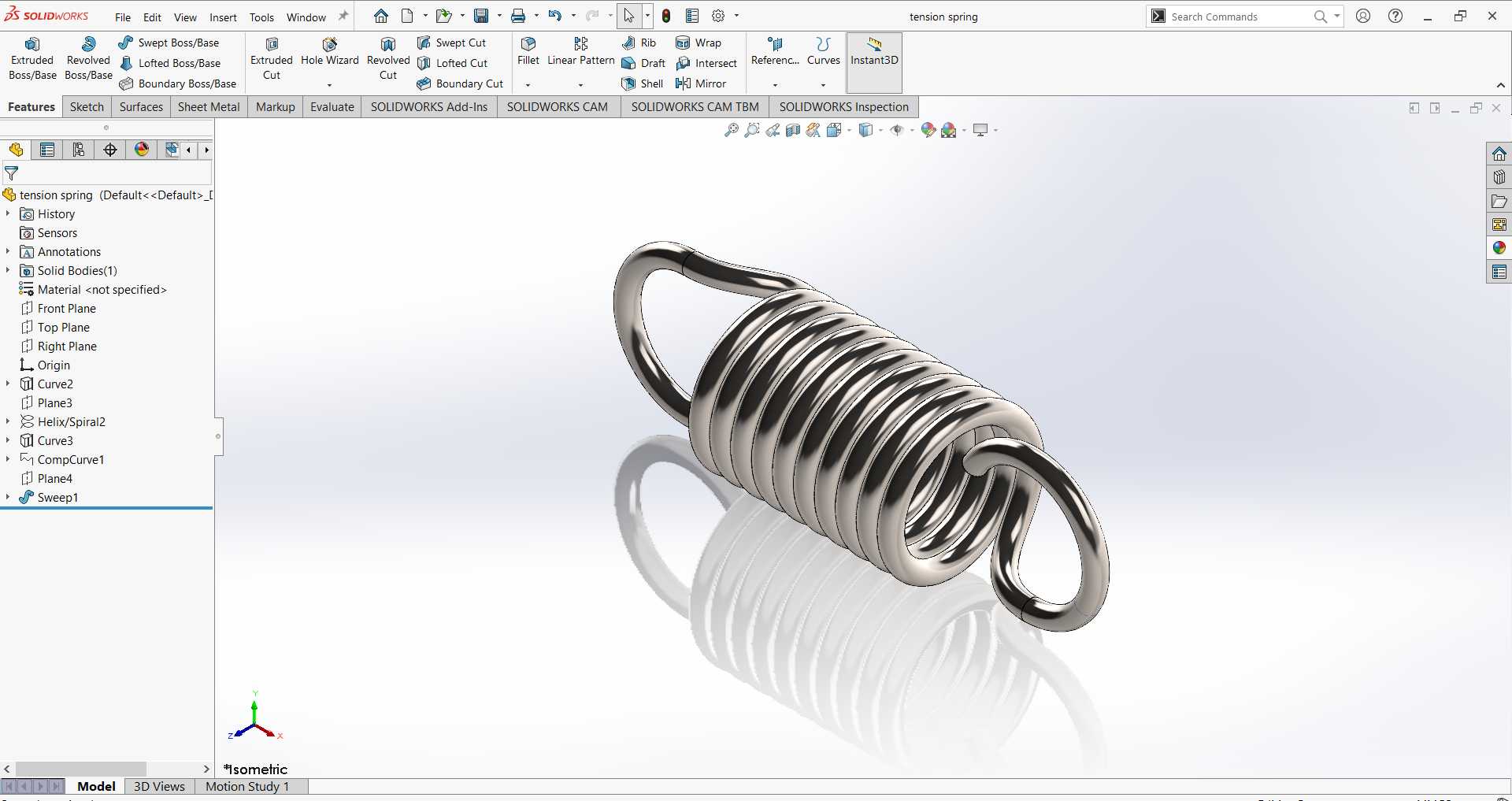

　　没有额外焊接拼接的接缝，这一点在实际工程应用中非常关键——焊接位置往往是应力集中的薄弱点，反复受拉时很容易出现焊缝开裂、挂钩脱落的故障，一体弯制成型的挂钩能让拉力顺着簧圈螺旋切线方向平滑传递，大幅降低连接位置的应力峰值，提升零件的循环使用寿命。做这类弹簧的三维建模时，首先要明确安装边界的约束条件：两个挂钩的内孔直径要匹配现场安装的销轴尺寸，通常销轴和挂钩内孔保留0.2-0.5mm的间隙，保证弹簧受拉时挂钩能小幅自适应调整角度，避免别劲导致的附加弯矩；两个挂钩的中心距是自由状态下的核心安装尺寸，要和设备初始安装位的间距匹配，保证安装后弹簧能有轻微的初始预拉力，防止设备运行过程中弹簧松脱晃动。簧体部分的参数设计要匹配实际工况的拉力需求：

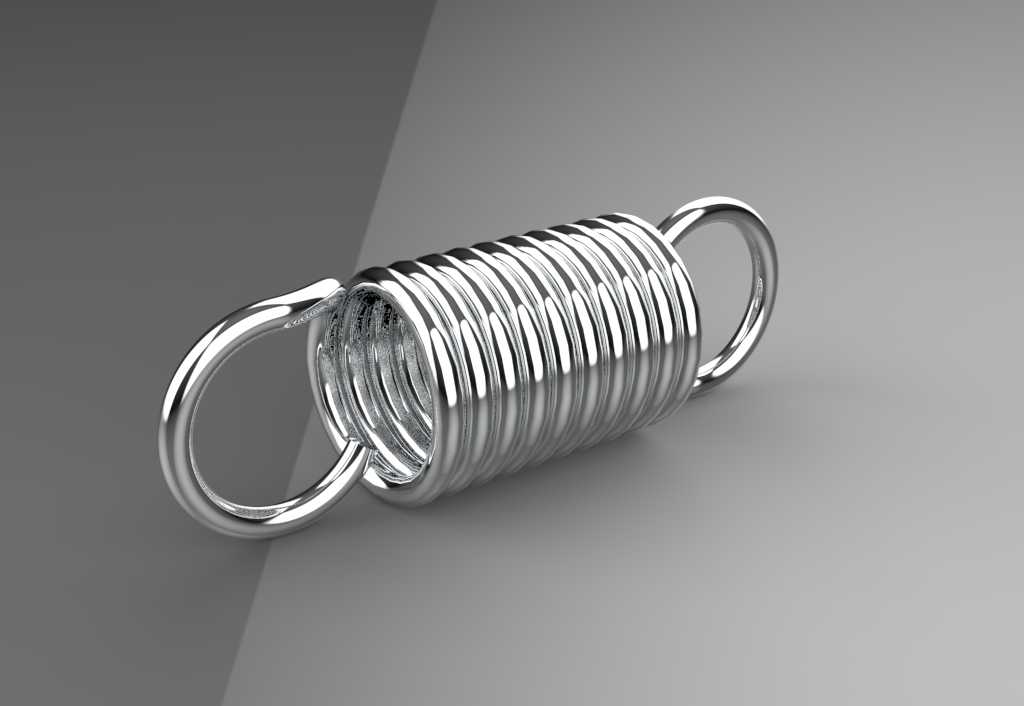

　　簧丝直径决定了弹簧的基础刚度，相同中径下簧丝越粗，弹簧能承受的最大拉力越大，刚度也越高；簧圈中径要兼顾安装空间和变形量需求，中径越大，相同簧丝规格下弹簧的变形行程越大，但整体刚度会相应降低；有效圈数直接决定弹簧的极限拉伸长度，设计时要保证设备最大行程下，弹簧的拉伸长度不会超过材料的弹性变形极限，避免出现塑性变形无法复位的问题。建模过程中要注意簧圈和挂钩过渡段的曲率连续，不能出现生硬的折角，否则后续做有限元应力分析时，折角位置会出现不符合实际的应力奇异点，误导结构校核的结果；同时要还原弹簧表面的金属质感特征，实际生产中这类弹簧多采用冷拔弹簧钢丝卷制后做镀锌或者钝化处理，表面光滑无毛刺，挂钩的端面要做倒圆处理，

　　避免安装时划伤操作人员或者刮损配套的连接件。在设备选型匹配时，不能只看弹簧的外径和长度参数，必须校核最大工作拉力下的变形量是否在行程范围内，还要确认弹簧的刚度曲线是否线性，这类密圈拉伸弹簧在有效行程内的拉力和变形量是线性对应的，能给设备提供稳定的回位力，不会出现力值突变导致的设备运行卡顿。很多现场调试时遇到的弹簧易断、复位不准问题，往往不是弹簧本身质量问题，而是安装时没有对齐拉力方向，让弹簧长期承受附加弯矩，或是预拉力设置过大，导致弹簧长期处于接近极限变形的状态，加速了疲劳失效。做三维结构设计时，还要给弹簧预留足够的变形空间，避免弹簧拉伸时和周边的机架、管线发生摩擦干涉，尤其是在有往复运动的结构里，弹簧的晃动范围要提前在装配体里做运动仿真校核，防止运行过程中出现剐蹭磨损，缩短零件使用寿命。
