双缸单气门往复式蒸汽机结构设计

　　这款双缸单气门蒸汽机的结构设计，核心围绕小功率动力输出场景的实用需求展开，在小型船舶模型动力、复古教学演示装置、微型动力实验台这类场景中，这类结构的动力单元有着不可替代的适配性。不同于单缸蒸汽机的脉冲式动力输出特性，双缸错相位布置的结构能够让曲轴在整周旋转过程中始终获得至少一个气缸的推力作用，大幅降低输出轴的扭矩波动，不需要额外加装大质量飞轮就能获得相对平稳的动力输出，这一点在对安装重量有严格限制的小型动力场景中优势格外明显。

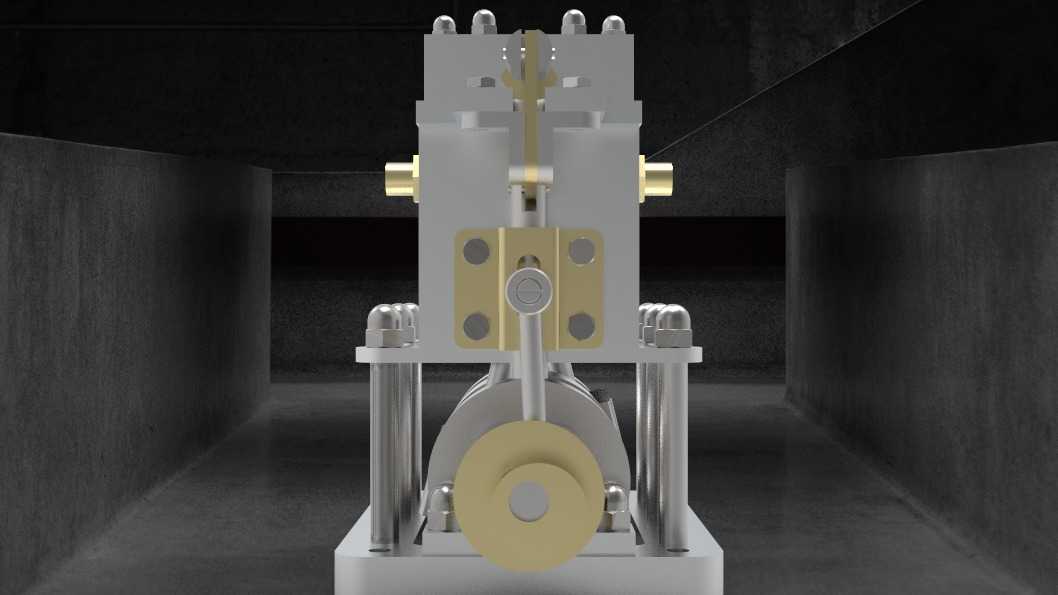

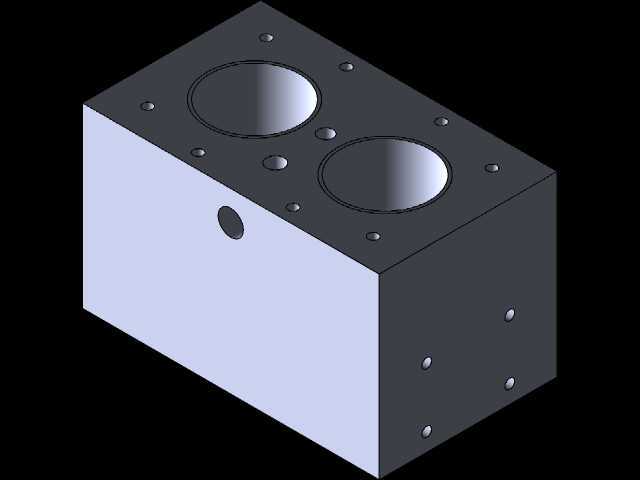

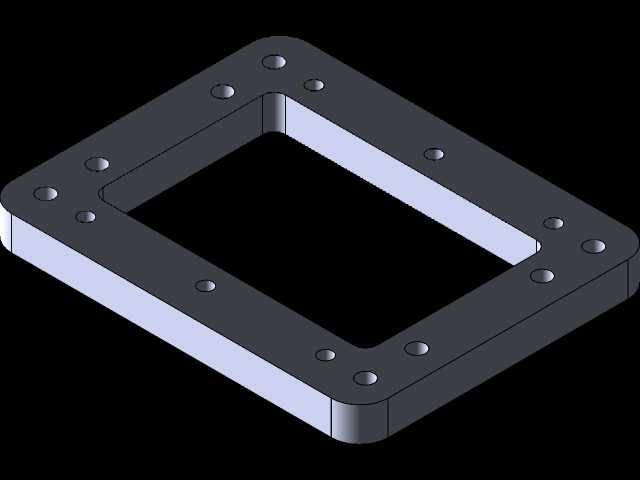

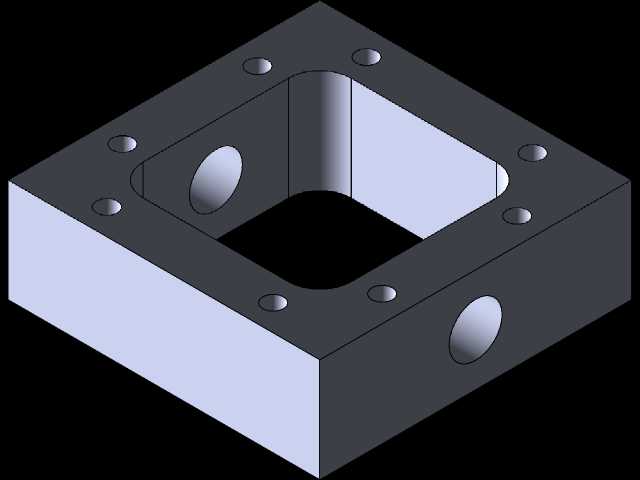

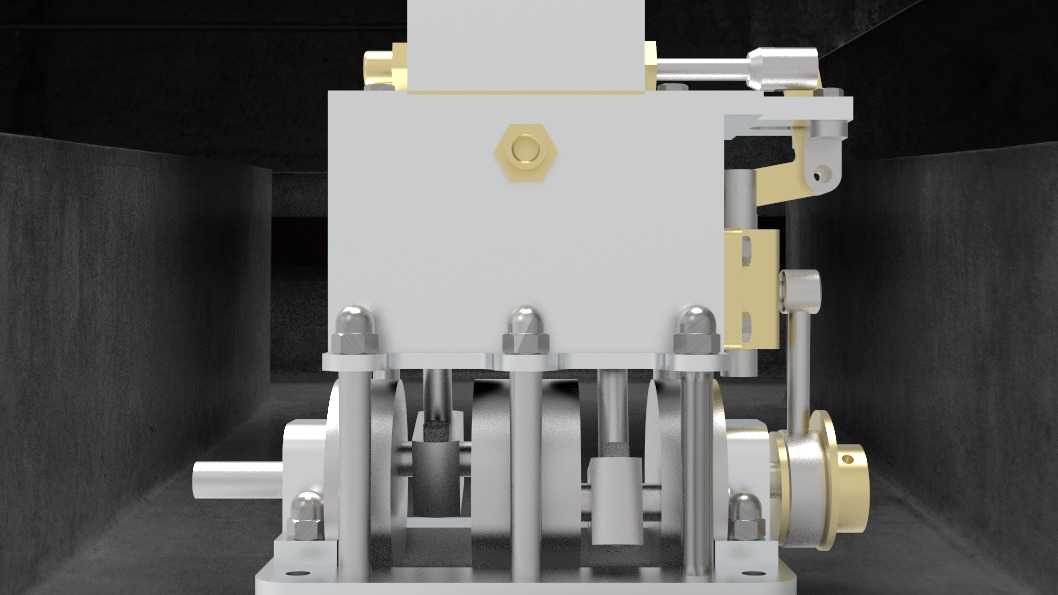

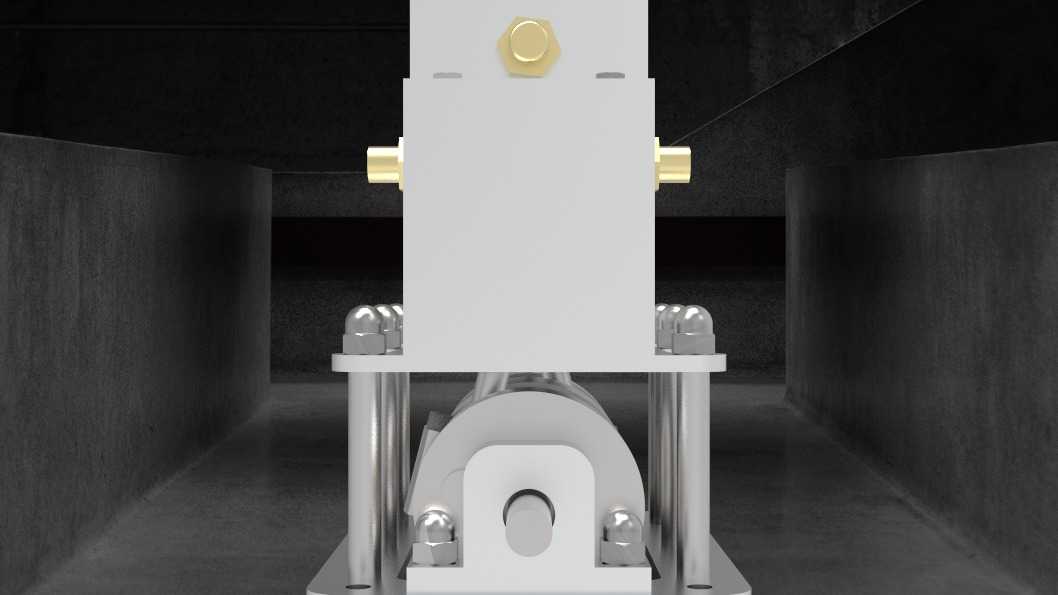

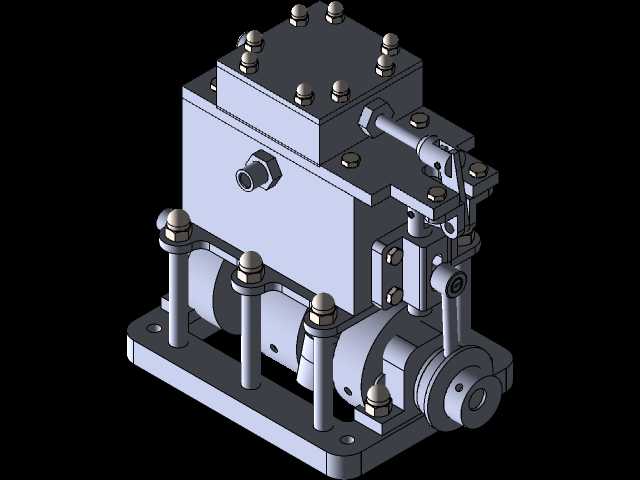

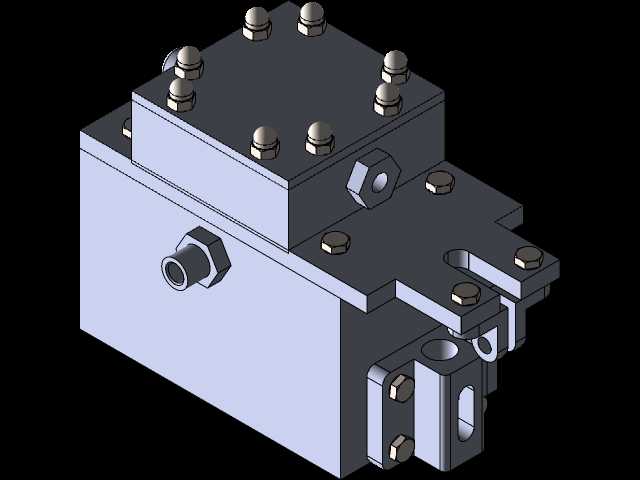

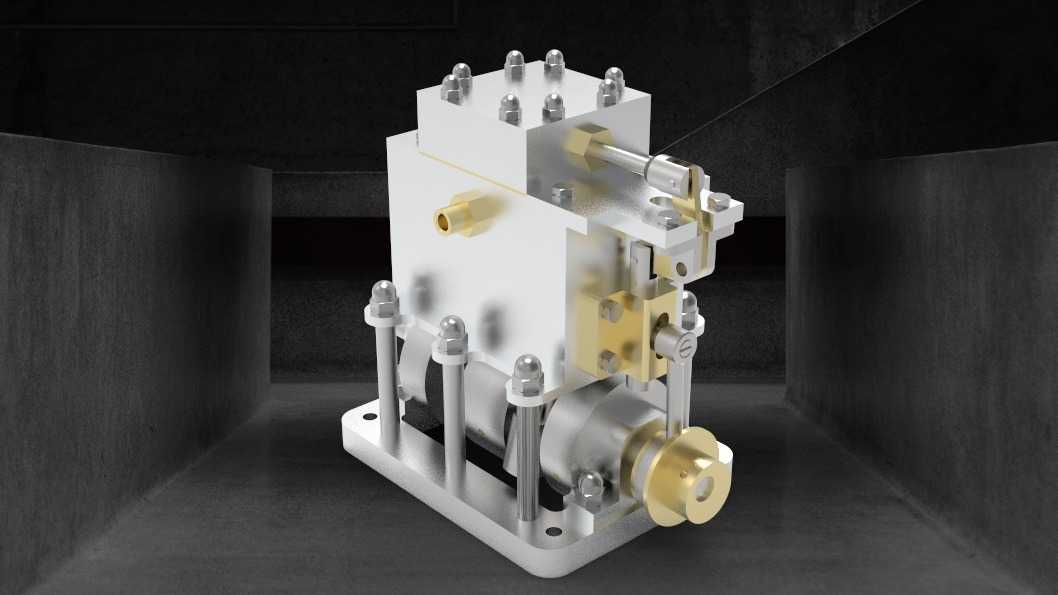

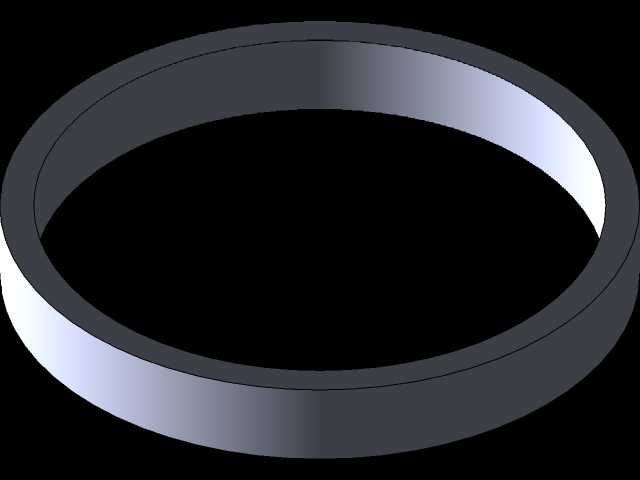

　　从结构布局来看，整机采用气缸体与底座集成式的设计思路，两个气缸平行布置在曲轴箱上方，配气机构集中设置在气缸体侧部，单气门的配气结构简化了传统双缸蒸汽机复杂的双路配气管路，通过一根联动的配气摇杆同时控制两个气缸的进排气时序，既减少了活动密封点的数量，降低了长期运行下的蒸汽泄漏风险，也让整体结构的装配复杂度下降了近三成。气缸盖部分采用密集螺栓压紧的密封结构，沿缸盖周向均匀布置的紧固螺栓能够让密封垫片承受均匀的压紧力，在0.3-0.6MPa的常规工作蒸汽压力下，不会出现局部密封失效导致的漏气问题。

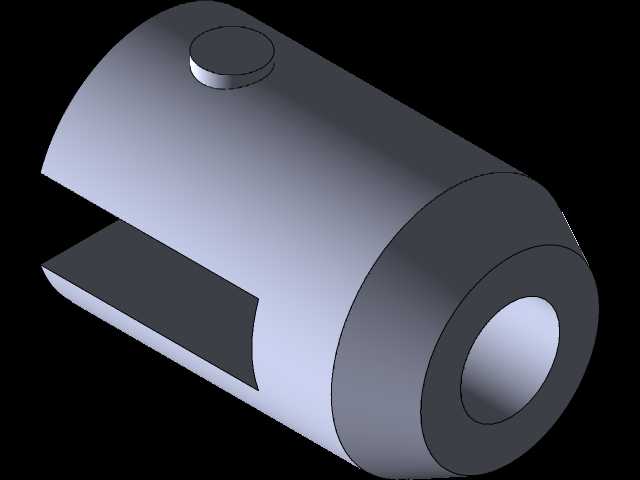

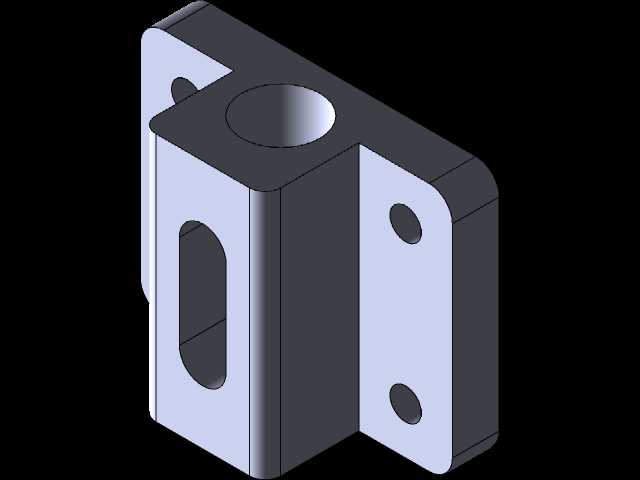

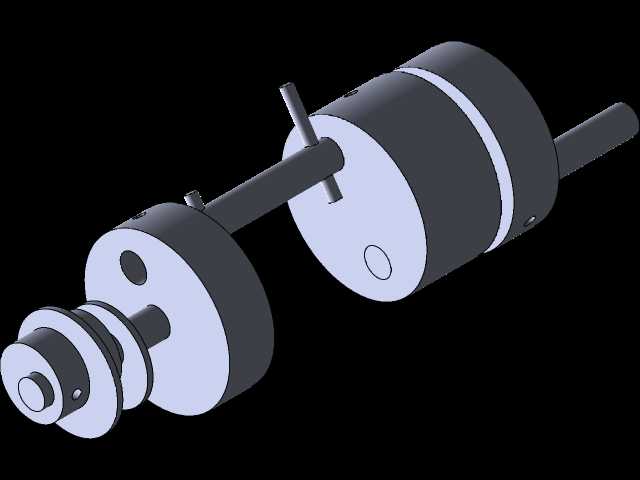

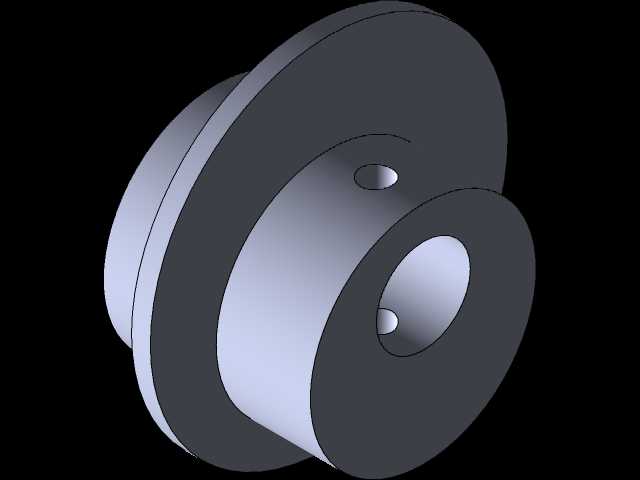

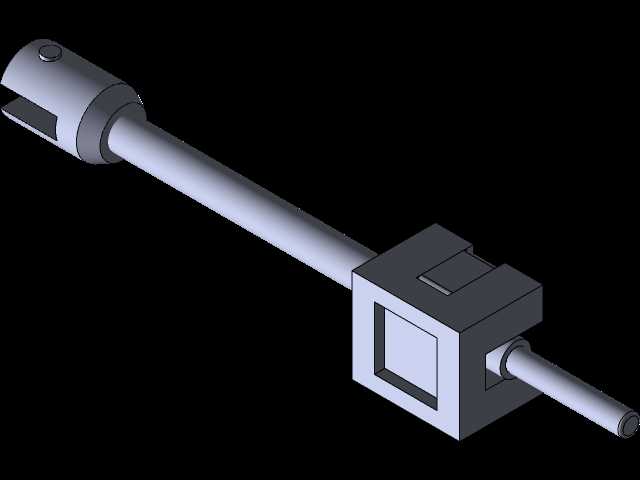

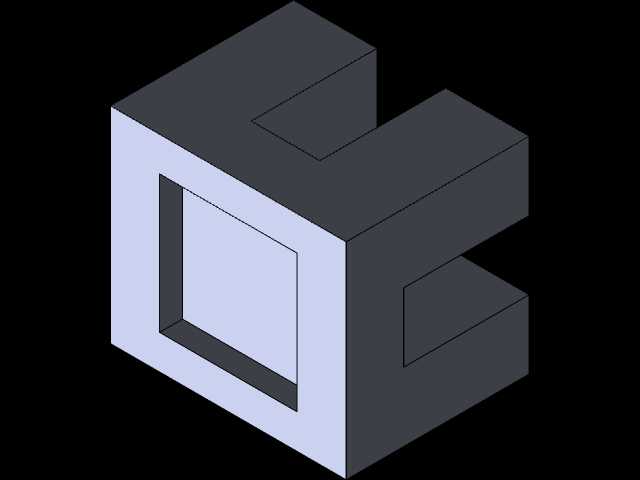

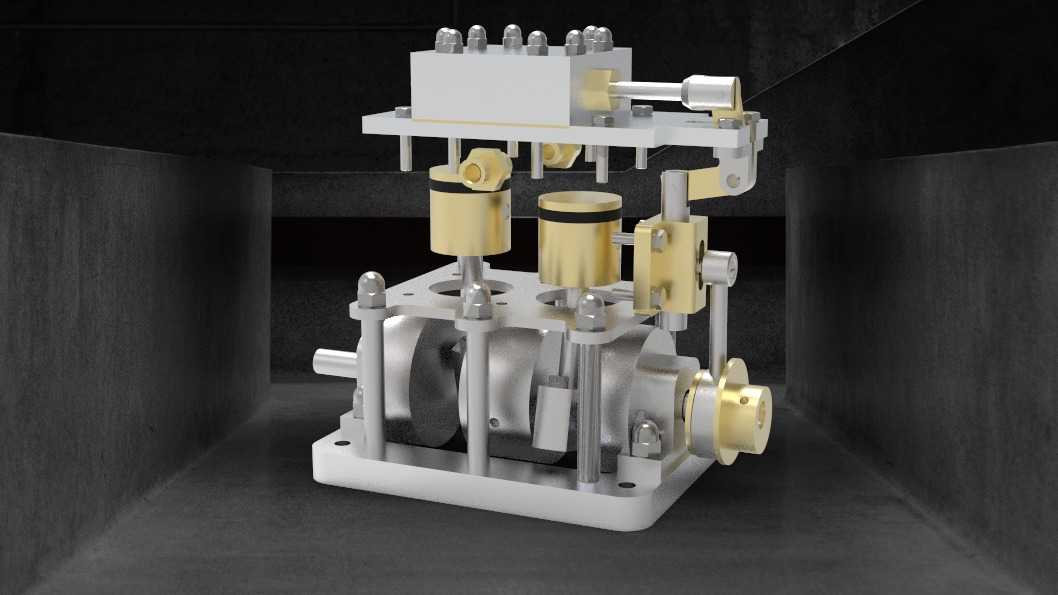

　　动力传递路径的设计上，活塞的直线往复运动通过十字头结构转换为曲轴的旋转运动，十字头与缸体之间设置有导向滑道，能够避免活塞承受侧向力，大幅降低气缸壁的偏磨风险，延长核心运动部件的使用寿命。曲轴输出端集成有黄铜材质的皮带轮结构，可通过平皮带或者同步带将动力传递至负载端，输出轴的伸出端预留有标准轴径的安装位，能够适配不同规格的联轴器、带轮等传动连接件，不需要额外进行轴端改造。

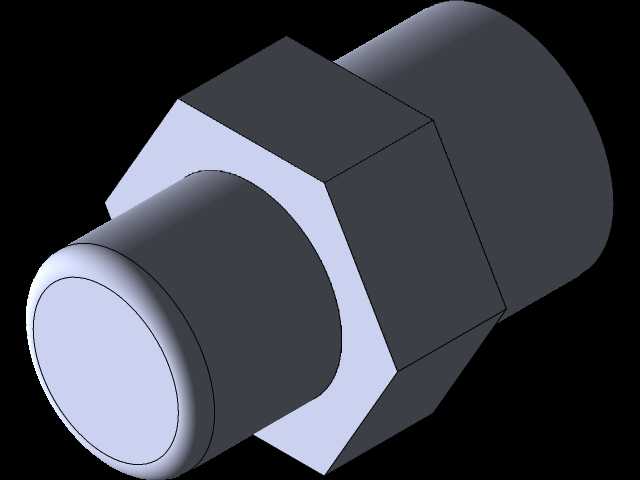

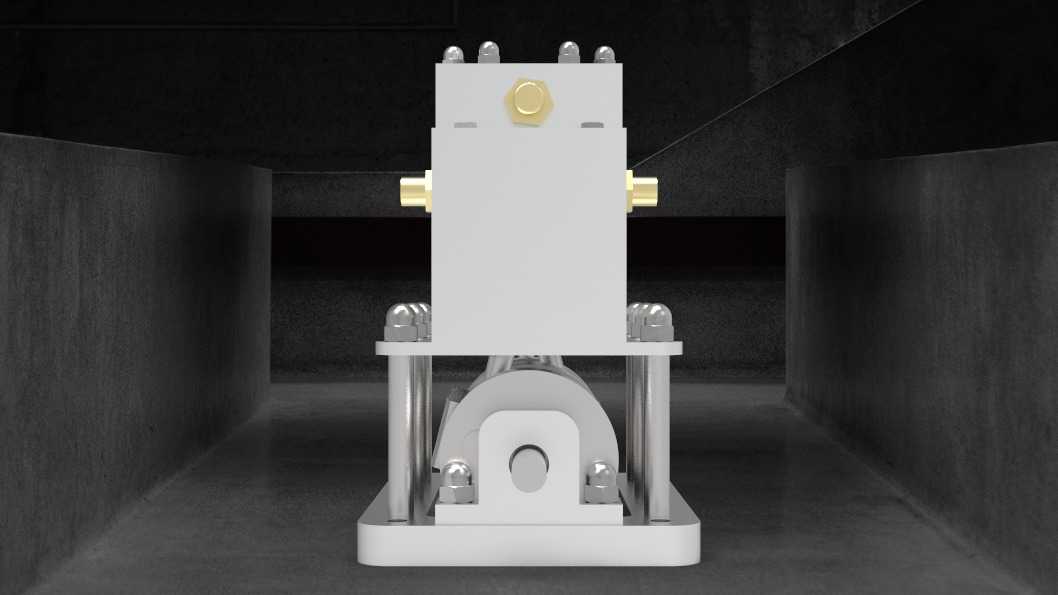

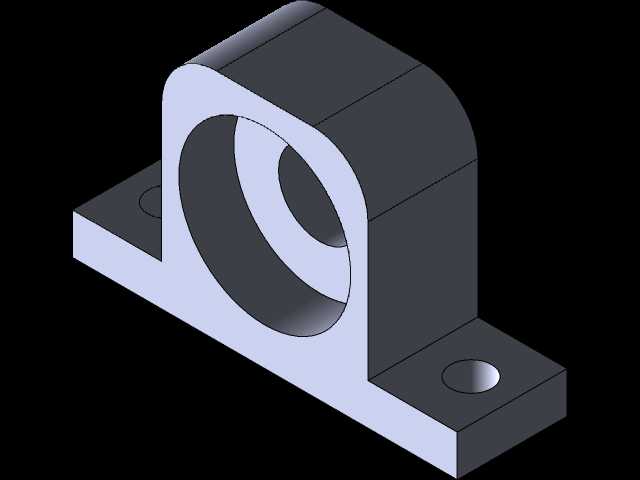

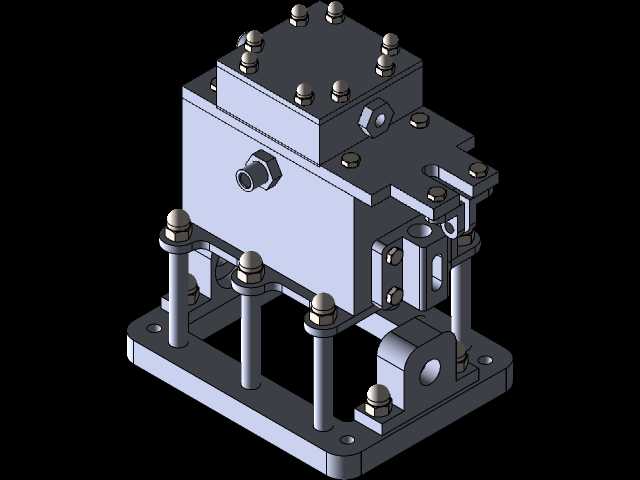

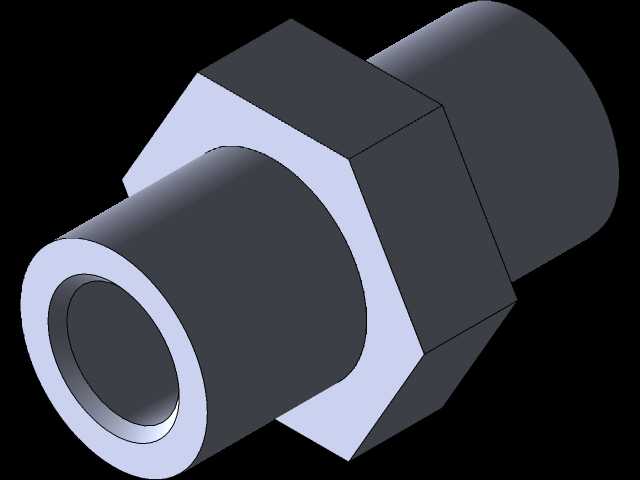

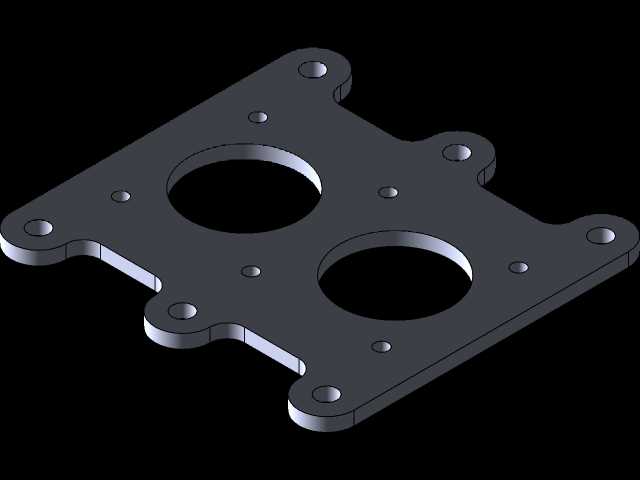

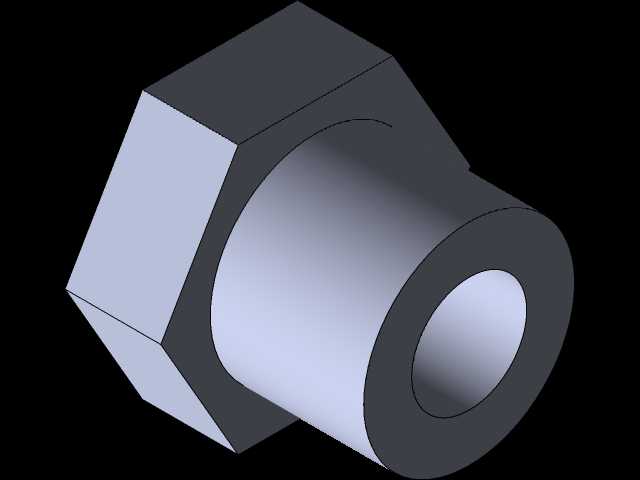

　　安装边界方面，整机采用一体式矩形安装底座，底座四个角位置设置有沉头安装孔，可通过螺栓直接固定在安装基板上，底座的平面度设计公差控制在0.05mm以内，能够保证安装后曲轴的回转中心与安装基准面平行，避免运行过程中出现额外的振动。整机的横向安装尺寸控制在极小范围内，气缸顶部的紧固螺栓最高点距离底座安装面的高度预留了足够的操作空间，日常维护时不需要拆解整机就能完成缸盖螺栓的紧固、密封垫片的更换操作。侧部布置的进汽接口采用标准外螺纹结构，能够直接对接常见规格的蒸汽管路，不需要额外制作转接头。

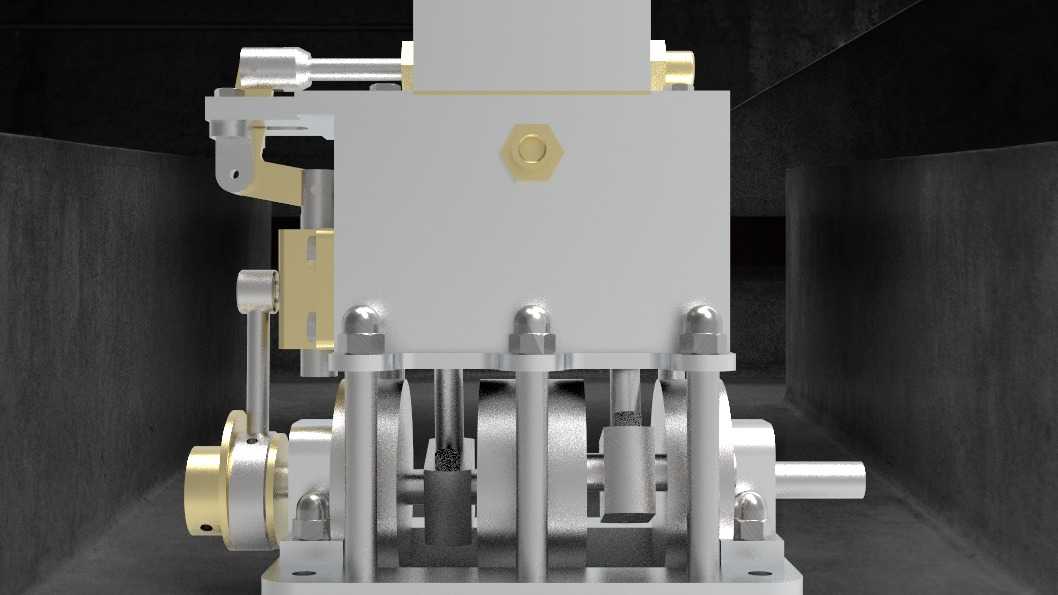

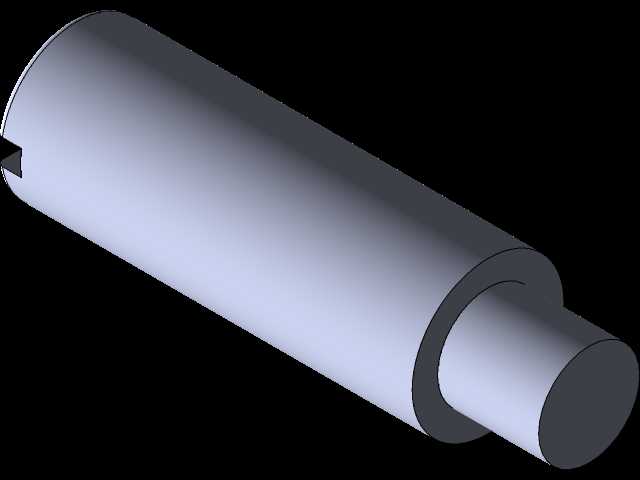

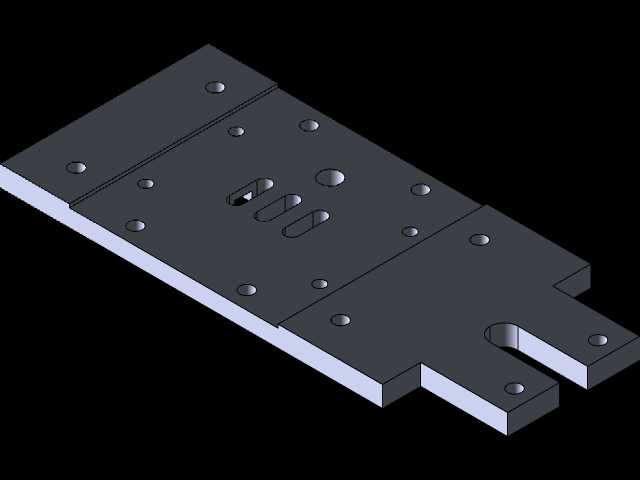

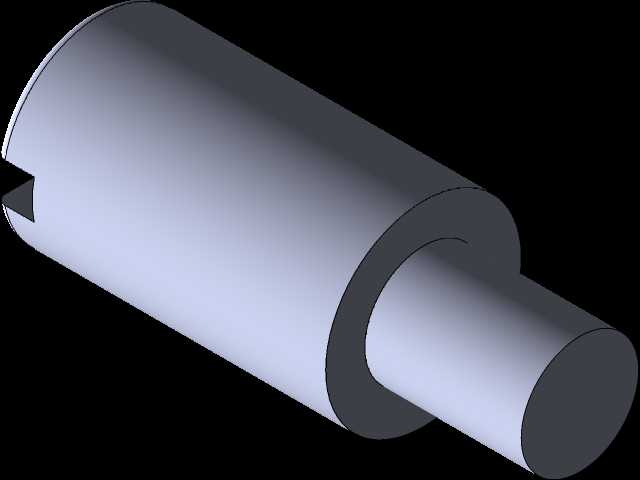

　　配气机构的联动结构设计上，配气摇杆与曲轴之间通过偏心轮实现传动，偏心轮的相位角度经过反复调校，能够保证进排气门的开启关闭时机与活塞的运动位置精准匹配，在活塞到达上止点前提前开启进汽门，利用蒸汽的压力推动活塞下行做功，活塞到达下止点前提前开启排汽门，将做功后的乏汽及时排出，避免活塞上行过程中出现背压损耗动力。所有运动铰接点都采用销轴加润滑孔的结构，日常运行时可通过预留的润滑点加注润滑油，降低铰接部位的磨损。

　　从材质搭配的设计思路来看，与蒸汽直接接触的气缸内壁、活塞、气门芯部件采用耐磨耐腐蚀的金属材质，配气联动件、紧固件采用不锈钢材质避免长期接触蒸汽出现锈蚀，输出带轮、装饰性结构件采用黄铜材质，既兼顾了导热性与耐磨性能，也让整机的外观层次更加清晰。气缸体外部的散热筋结构能够帮助缸体维持稳定的工作温度，避免长期运行下缸体温度过高导致润滑脂失效，同时也能强化缸体的结构刚度，减少蒸汽压力作用下的缸体形变。

　　这类小型蒸汽机的结构设计，没有追求过高的动力参数，而是把可靠性、易维护性、安装适配性放在设计的优先位置，不管是用于教学演示中展示往复式热机的工作原理，还是作为小型动力装置驱动模型负载，或是作为机械结构教学的建模参考，都能很好地满足使用需求。整个结构的所有零部件都具备明确的装配定位关系，没有出现过定位或者欠定位的装配问题，每个运动部件的行程都预留了足够的安全间隙，不会出现运行过程中的运动干涉问题，密封点位的设计都考虑了加工与装配的工艺性，不需要特殊的加工设备就能完成所有零部件的加工制作。
