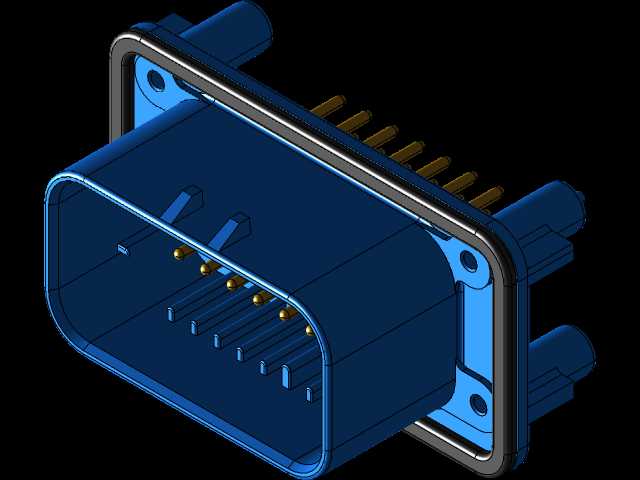

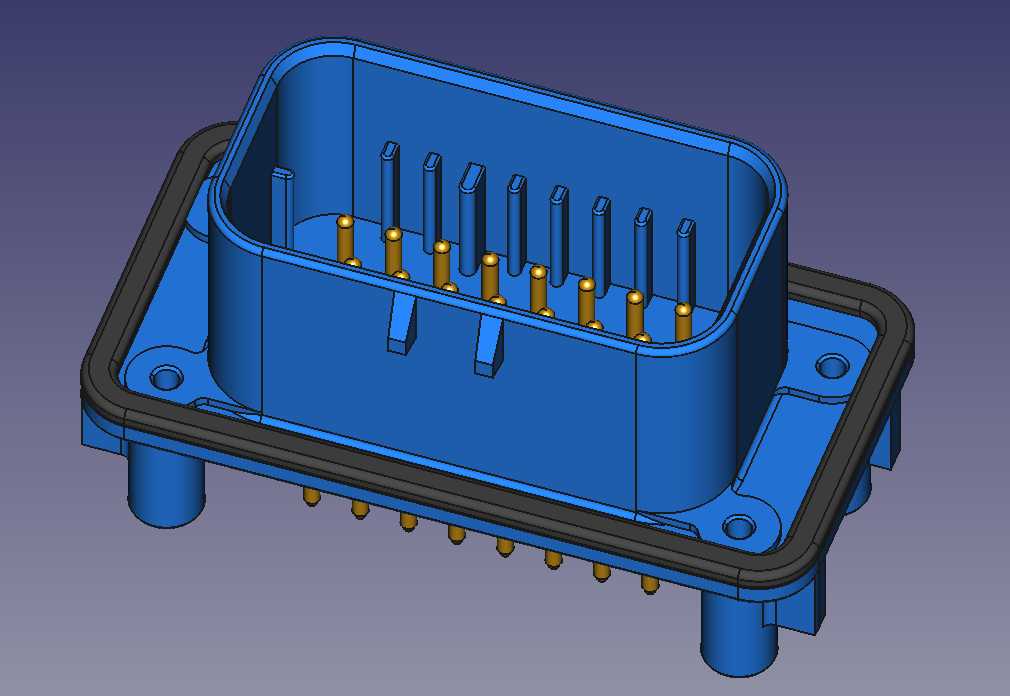

Ampseal23针PCB板装连接器接头结构

　　在车载电控单元、工业控制板卡这类需要高可靠性电路连接的场景里，板装密封连接器的选型一直是结构工程师需要反复权衡的环节，既要保证插针与PCB焊盘的对位精度，又要兼顾壳体密封、安装固定的可靠性，还要适配生产环节的波峰焊或回流焊工艺要求，这款23针的Ampseal系列印刷电路板接头，就是针对这类严苛应用场景设计的板端连接部件。从实际使用场景来看，这类接头主要用在需要IP等级防护的设备板卡对外连接位置，比如工程机械的主控板、新能源车辆的配电控制板、户外工业设备的信号采集板，设备组装时，线束端的配套插头直接与该板端接头对插，就能实现23路信号或小功率电源的稳定连通，不需要额外飞线焊接，大幅提升整机组装的效率，同时接头自带的密封胶圈结构，能在对插后阻挡水汽、粉尘进入设备内部，满足户外复杂工况的防护要求。

　　从功能特性上看，这款接头采用23针错位排布的插针布局，长插针与短插针分两排排列，既可以实现防呆功能，避免插头反插损坏插针，也能在对插过程中实现电源针先接触、信号针后接触的通断顺序，适配热插拔场景下的电路保护需求；插针采用镀金工艺处理，降低接触电阻，提升反复插拔后的接触可靠性，避免长期使用后出现接触不良的信号中断问题；接头基座采用耐高温的工程塑料材质，能够耐受PCB焊接过程中的高温，不会出现壳体变形、插针移位的问题；基座外围的法兰安装边带有四个安装固定孔，既可以通过定位柱先卡在PCB的对应定位孔上实现预固定，方便过焊时的位置固定，也可以在焊接完成后通过螺丝将接头额外锁附在设备壳体上，避免长期震动下焊盘受力开裂。

　　设计思路上，这款接头完全遵循板端连接器的量产装配逻辑，底部伸出的插针长度刚好匹配常规厚度PCB的焊盘伸出量，插针间距符合行业通用的接插件间距标准，不需要在PCB设计时做特殊的焊盘封装适配；法兰边的密封胶圈采用嵌入式安装结构，胶圈卡在基座的预留槽内，不会在装配或运输过程中脱落，当接头与设备外壳装配时，胶圈被压紧在外壳安装面与接头法兰之间，实现周向密封；接头内部的插针固定结构采用多层隔栏设计，每根插针都有独立的定位槽，避免插针在焊接或插拔受力时出现歪斜，相邻插针之间的隔栏也能增加爬电距离，提升高压场景下的绝缘性能；基座两侧的导向卡扣结构，能在与线束端插头对插时提供导向，同时在插合到位后发出卡扣到位的反馈，保证连接到位不会松脱。

　　从安装边界尺寸来看，这款接头的法兰安装边为矩形结构，四个安装孔的中心距符合Ampseal系列的通用安装尺寸，可直接替换同系列同针数的其他品牌接头，不需要修改设备外壳的安装开孔与PCB封装；接头本体的高度从PCB安装面算起，预留了足够的焊盘焊接空间，不会出现本体顶到PCB上其他贴片元件的问题；底部定位柱的直径与PCB定位孔采用间隙配合，公差控制在0.1mm以内，既能保证装配时的顺畅插入，又能限制焊接过程中接头的移位，保证所有插针都能准确对准焊盘；插针伸出PCB背面的长度符合波峰焊的工艺要求，不会因为插针过长导致连焊，也不会因为过短导致焊锡浸润不足影响焊接强度。在实际建模过程中，这类接头的建模需要重点关注插针的位置度公差、密封槽的尺寸精度、安装孔的位置公差，这些尺寸直接影响后续生产装配的良率，比如插针位置偏差超过0.2mm就会导致焊接时插针无法穿过PCB焊盘，密封槽的宽度与深度偏差超过0.1mm就会导致胶圈压缩量不足或者装配困难，建模时需要严格按照实际装配公差要求做尺寸校验，同时要考虑塑料件的拔模斜度，避免模型出现无法开模的结构问题。
