AA电池板安装固定弹夹结构设计

　　在消费电子、小型工控终端、便携检测设备的PCB板载供电设计中，AA电池的板载固定结构一直是结构工程师需要反复打磨的细节——既要保证电池接触电阻稳定，又要兼顾SMT或波峰焊工序的安装公差，还要控制弹片的抗疲劳寿命，避免设备经过跌落、温度循环后出现接触不良的问题。这套AA电池板安装夹的设计，完全围绕板载直装的实际工况展开，没有多余的装饰性结构，所有弯折、卡扣、引脚尺寸都对应量产五金冲压件的工艺要求。

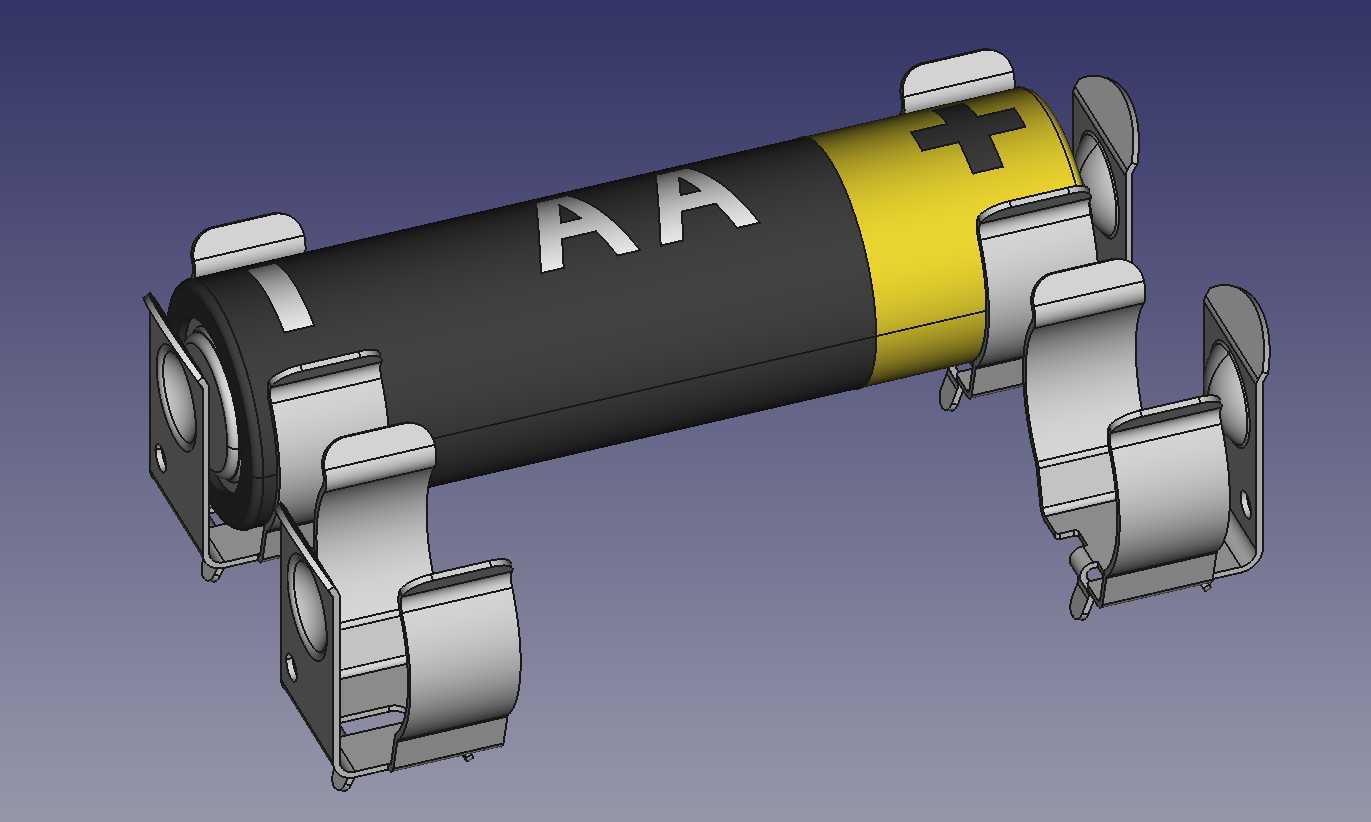

　　从实际应用场景来看，这类电池夹主要适配PCB板上的直焊式AA电池仓，常见于手持测温仪、家用智能网关、小型无线传感节点、便携工控数据采集器这类需要独立后备供电、或者直接采用干电池供电的设备上，区别于引线式电池座，板载焊接的弹片结构可以省去导线焊接工序，在SMT产线上可以直接和其他表贴元件一同过炉，大幅提升组装效率。设计时首先考虑的是电池装入后的抱紧力，弹片的接触臂采用了弧形预压设计，当AA电池推入夹体时，两侧弹片会产生0.8-1.2mm的弹性形变，这个形变量对应的接触压力控制在1.2N-1.8N区间，既不会因为压力过大导致电池装入时阻力过大、用户更换电池费力，也不会因为压力过小导致设备受振动时电池移位、出现瞬断问题。

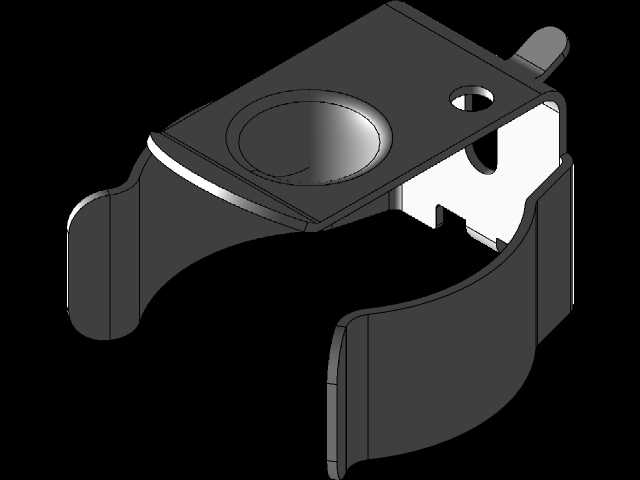

　　结构细节上，夹体的固定引脚采用了外翻式焊片设计，焊片上预留了直径1.2mm的定位孔，对应PCB板上的定位焊盘，过炉时焊锡可以透过定位孔形成焊点裹住焊片，相比普通平贴焊片的抗剥离强度提升40%以上，即使设备从1.2米高度自由跌落，焊盘也不会出现脱焊问题。正极端的弹片特意做了十字形凸起接触点，这个凸起的高度控制在0.3mm，能够刺破电池正极表面可能存在的氧化层，降低接触电阻，避免大电流放电时（比如设备无线发射瞬间峰值电流达到500mA时）出现接触点压降过大的问题；负极端的弹簧臂采用了双折弯的应力分散结构，相比单折弯弹片，反复拆装电池的疲劳寿命可以提升3倍以上，经过500次电池插拔循环后，弹片的形变量回弹率仍然能保持在92%以上，满足消费类电子产品3年以上的使用周期要求。

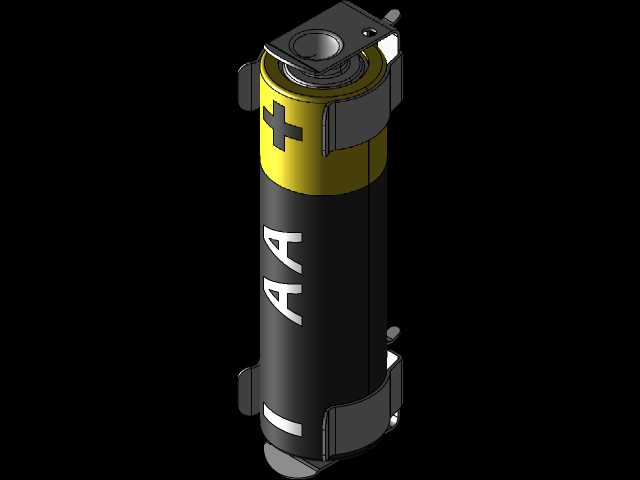

　　安装边界尺寸上，这套夹体适配单节AA电池的安装需求，夹体整体在PCB板上的投影尺寸为16mm*52mm，焊盘引脚的中心距为49mm，刚好匹配AA电池50.5mm±0.2mm的标准长度公差，弹片顶部距离PCB板面的高度为14.5mm，设计时预留了0.5mm的电池直径公差余量，适配直径14.0mm-14.5mm的所有标准AA电池，包括碱性干电池、镍氢充电电池、一次性锂铁电池都可以顺利装入，不会出现卡滞或者过松的问题。夹体两侧设计了高度1.2mm的侧向限位挡边，当电池装入后，挡边会卡住电池的圆柱侧面，避免设备在横向振动时电池从夹体侧面滑出，这个挡边的边缘做了R0.5mm的圆角处理，不会划伤电池外皮，降低电池短路的风险。

　　从设计思路的落地性来看，整个夹体的冲压工艺只需要6道连续模工序即可完成，材料选用0.3mm厚的镀镍弹簧钢片，表面镀镍层厚度控制在3μm，既保证弹片的弹性模量符合要求，又能满足盐雾测试48小时不生锈的耐腐蚀要求，适合在潮湿的户外或者工业环境下使用。不同于市面上常见的塑料电池座包裹式结构，这种全金属弹片夹的结构更薄，占用的PCB上方空间更小，对于内部空间紧凑的便携设备来说，可以节省至少2mm的高度空间，给主板上的其他元件留出布局余量。另外，弹片的所有弯折内角都做了R0.2mm的工艺圆角，避免冲压过程中出现应力集中导致的弹片断裂问题，量产时的良品率可以稳定控制在99.5%以上，不需要额外的二次整形工序。

　　在实际选型使用时，结构工程师只需要在PCB设计时按照引脚位置预留对应焊盘，不需要额外设计固定柱或者卡扣结构，夹体焊接完成后就可以直接使用，电池的装入方向有防呆设计——正极端的接触弹片直径更小，负极端的接触区域更宽，如果电池装反，正极无法接触到负极端弹片，从物理层面避免电池反装烧毁电路的风险。同时，弹片的接触区域没有设计尖锐的毛刺，所有边缘都经过滚边处理，生产组装时不会划伤操作工人的手指，也不会刮破电池的绝缘外包装。对于需要多节AA电池串联供电的场景，也可以将多个夹体按照19mm的中心距并排布置，相邻电池之间预留0.5mm的安全间隙，避免电池外皮摩擦破损，满足2节、4节等多节电池组的板载安装需求。
