DIN导轨用挤压铝螺旋锁紧安装固定夹

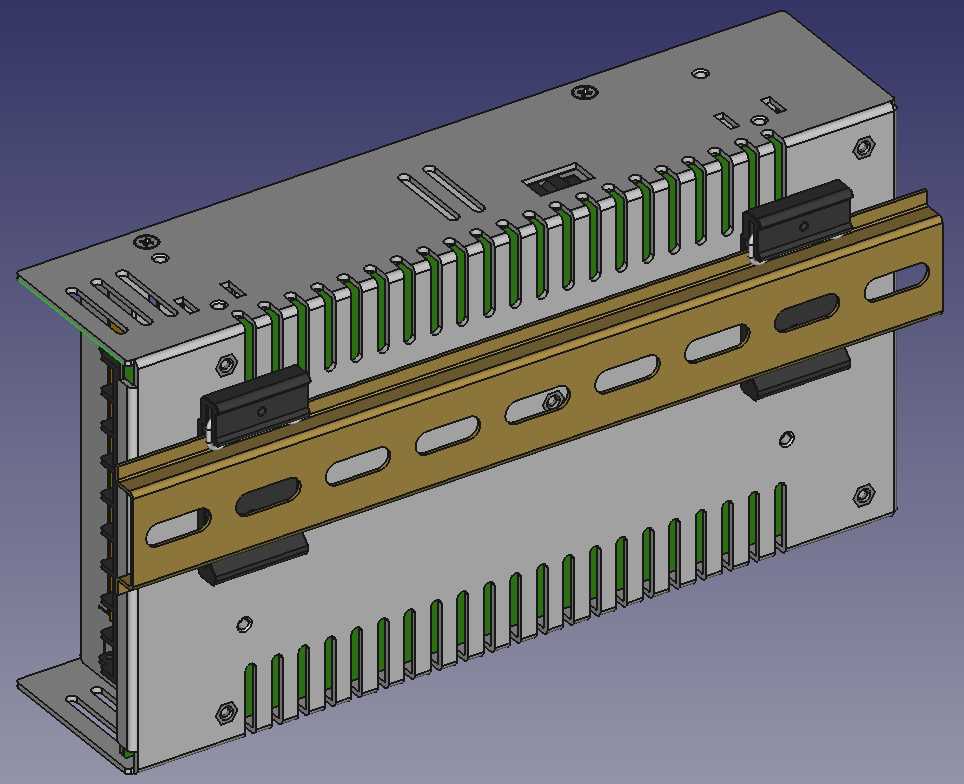

　　在工业电气柜、分布式IO模块安装、小型工控组件集成的现场，DIN导轨的固定配件一直是影响装配效率与后期维护便捷度的核心小件，这款挤压铝材质的螺旋锁紧安装夹，正是针对标准DIN导轨安装场景设计的快装式固定构件，区别于传统的卡扣式塑料导轨夹、钢制弹片夹，这款产品采用挤压铝合金作为基体材质，兼顾了结构强度与轻量化需求，同时不会像钢制配件那样在长期潮湿工况下出现锈迹卡滞的问题，也规避了塑料夹在高低温循环环境下老化脆断的风险。从实际使用场景来看，这类安装夹主要用于将非标准导轨安装形态的传感器模块、小型接线端子排、定制化电路组件快速固定在标准35mmDIN导轨上，不需要在安装板上额外打孔攻丝，也不需要定制专用的安装支架，

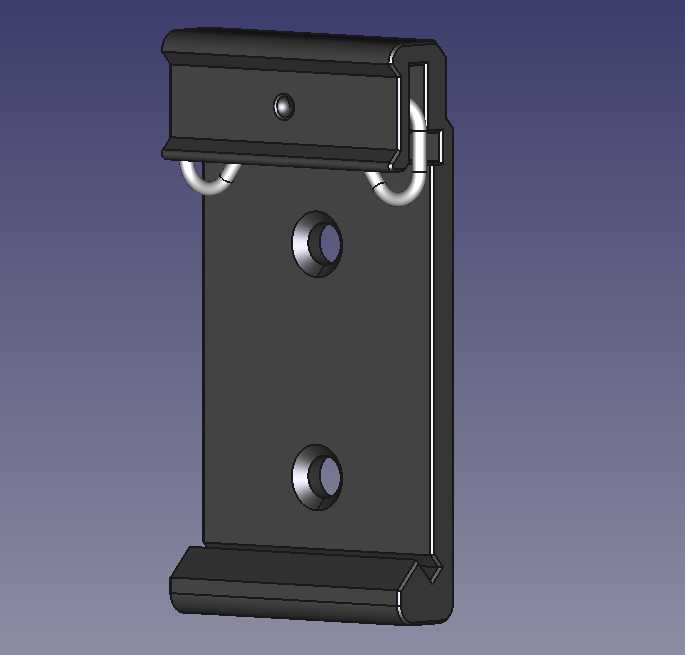

　　能够大幅缩短现场装配的工时，尤其是在小批量设备试制、产线改造升级的场景下，这类通用型导轨夹可以快速适配不同尺寸的加装组件，不需要针对每个新增部件单独设计安装结构。从结构设计逻辑来看，这款安装夹的基体采用一体式挤压铝型材裁切成型，背部的两个安装孔用于和待固定的组件进行锁附，孔位做了沉台设计，螺丝锁附后头部不会突出夹体表面，避免和导轨或者相邻部件产生干涉；夹体上下的折边刚好卡在DIN导轨的两侧翻边上，配合前端的螺旋锁紧结构，拧紧锁紧螺钉后，夹体的下折边会紧紧抵在导轨的下沿，形成稳定的抱紧力，不会像普通弹片夹那样在设备振动、长期受力后出现松脱滑落的问题。在安装边界的适配性上，这款夹体的背部安装平面做了平面度处理，

　　和待固定组件的安装面贴合间隙控制在0.1mm以内，避免锁附后组件出现倾斜；夹体的整体厚度控制在合理范围，不会过多占用电气柜内的纵深安装空间，上下折边的卡槽尺寸严格匹配标准DIN导轨的截面尺寸，推入导轨时不需要过大的按压力，锁紧后横向窜动量小于0.2mm，完全满足工控设备的抗振动安装要求。和市面上常见的导轨夹相比，这款挤压铝螺旋夹的锁紧力可以通过螺钉的拧紧力矩进行调整，针对重量较大的组件可以适当加大锁紧力矩，针对轻薄的塑料外壳组件则可以减小力矩避免压裂外壳，适配性更强；同时铝材质的导热性优于塑料和普通钢材，当固定的组件存在少量发热时，夹体还可以起到辅助散热的作用，将部分热量传导到钢制导轨上加快散出。在设计细节上，

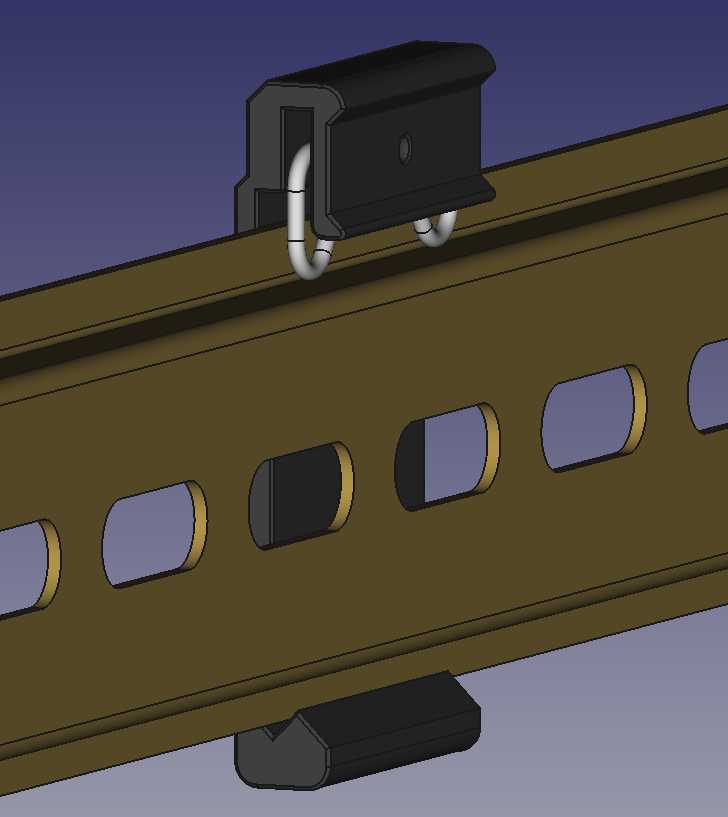

　　夹体的所有棱边都做了倒角处理，安装时不会划伤操作人员的手部，也不会刮破组件的导线绝缘层；螺旋锁紧的螺钉采用标准内六角或者十字槽规格，现场用普通螺丝刀就可以完成操作，不需要专用工具；夹体的表面做了阳极氧化处理，不仅提升了表面硬度，避免安装过程中出现划痕，也进一步提升了耐腐蚀性能，即使在有少量凝露的户外柜、沿海厂区的设备内使用，也不会出现腐蚀卡滞的问题。从实际装配的流程来看，使用这款安装夹时，只需要先将夹体通过两个安装孔固定在待安装的组件背部，随后将夹体上下卡槽对准DIN导轨的上沿斜向推入，待下折边卡入导轨下沿后，拧紧前端的锁紧螺钉即可完成固定，整个过程不需要拆卸导轨，也不需要从导轨端部穿入，可以在导轨的任意位置实现加装或者拆卸，对于后期维护更换组件非常友好，不需要拆卸导轨上已经安装好的其他部件，大幅降低了后期运维的工作量。在结构强度验证层面，这款铝制夹体的锁紧状态下可以承受不低于50N的垂直拉脱力，完全覆盖常规小型工控组件、传感器模块、接线端子的重量需求，不会出现正常使用下的脱落问题；同时挤压铝的材质韧性足够，即使反复拆装十次以上，夹体的折边也不会出现塑性变形，锁紧性能不会出现明显衰减，重复使用性能优异。
