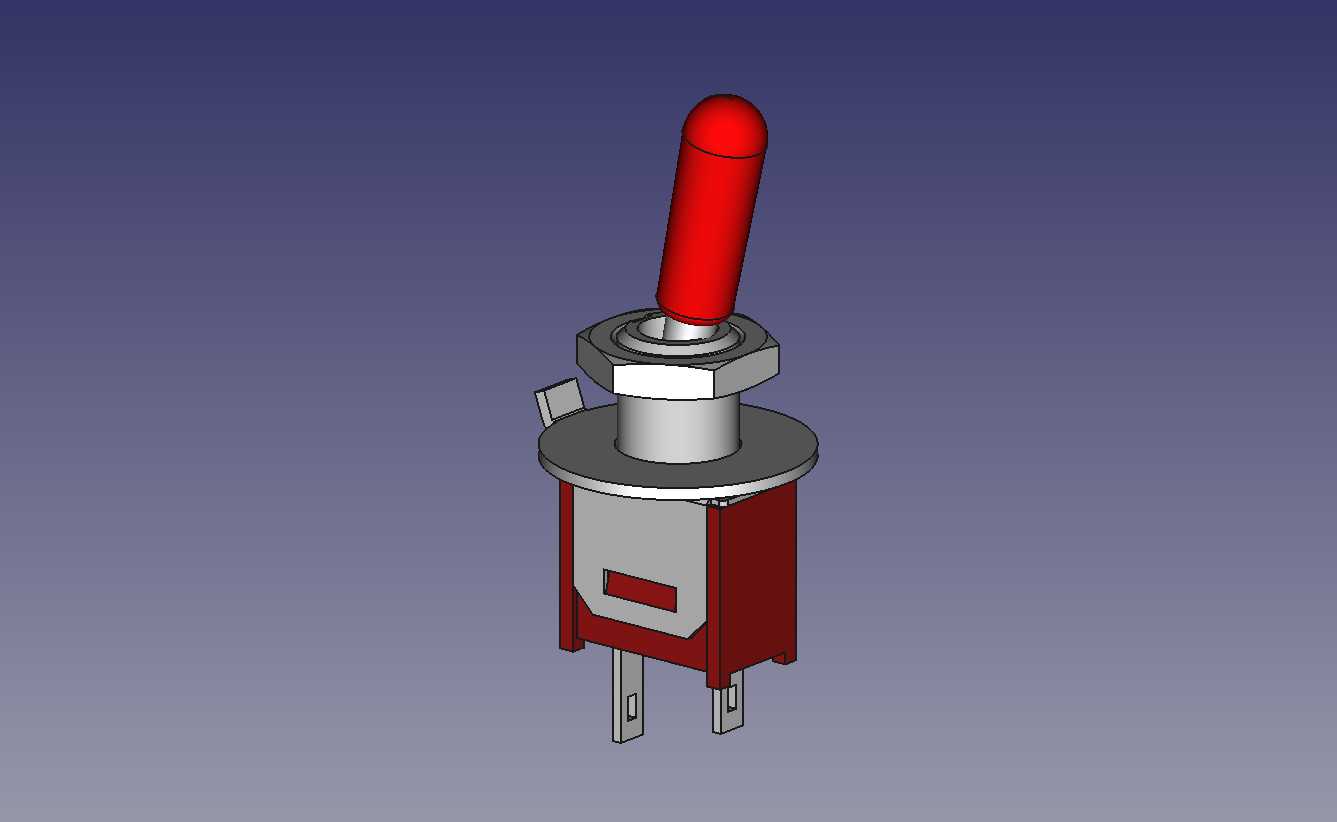

5mm超小型SPST单刀单掷拨动开关结构

　　这类5mm规格的超小型SPST拨动开关，是紧凑型电子设备、小型控制模组里极为常用的通断控制元件，单刀单掷的结构决定了它仅承担单回路的通断切换功能，没有多回路切换的冗余设计，刚好匹配很多只需要单一通断控制的紧凑安装场景。从实际应用场景来看，这类开关常出现在小型手持检测设备、迷你DIY电子装置、小型工控信号模块、便携测量仪器的面板上，因为安装空间极度受限，常规尺寸的钮子开关根本无法塞入狭窄的设备壳体内部，这种5mm安装直径的超小型款就成了这类场景的首选。

　　从功能特性来看，SPST的结构意味着它只有两个接线引脚，拨杆扳到一侧时回路导通，扳到另一侧时回路断开，没有中间停留档位，操作逻辑简单直接，不会出现档位误判的问题。开关的拨杆顶端做了红色绝缘包覆，既可以在操作时提供明确的视觉识别，也能避免操作时手指直接接触金属结构带来的静电风险，同时红色的拨杆在设备面板上辨识度很高，操作人员可以快速定位开关位置。开关的主体基座采用绝缘耐温的工程材质，金属安装部分带六角锁紧螺母与定位垫片，安装时可以从面板正面插入安装孔，从背面拧紧螺母完成固定，不需要额外的固定结构，安装效率很高。

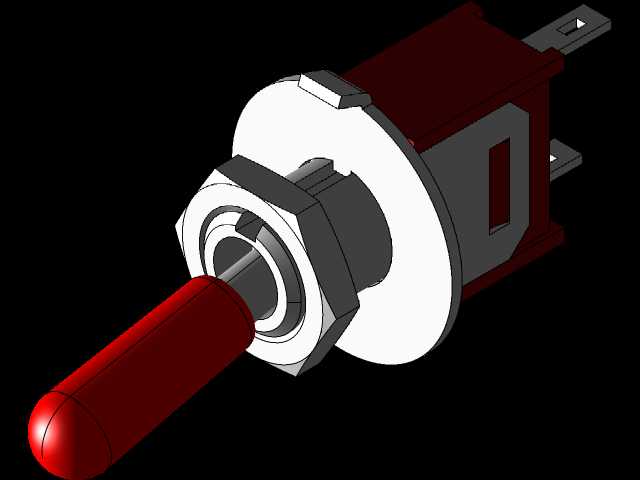

　　从设计思路来看，这款开关的建模完全还原了实物的装配关系，金属外壳部分做了翻边结构，刚好卡在绝缘基座的卡槽内，既可以固定内部的接触弹片组件，也能起到电磁屏蔽的作用，减少外部信号对开关接触回路的干扰。两个直插式接线引脚的间距做了标准化设计，刚好匹配通用的PCB板孔位间距，可以直接插装在PCB板上完成波峰焊或者手工焊接，不需要额外调整引脚位置。拨杆与基座之间的密封结构做了细微的台阶设计，既可以保证拨杆扳动时的行程顺畅，也能阻挡日常使用中的灰尘、细小杂物进入开关内部，避免接触弹片被异物卡滞导致接触不良。

　　从外形尺寸与安装边界来看，这款开关的安装螺纹直径为5mm，对应的面板开孔直径只需要5.2-5.5mm即可，不需要开过大的安装孔，面板厚度适配范围在0.8-3mm之间，通过调整锁紧螺母的拧紧位置，可以适配不同厚度的设备面板。开关本体在面板背面的占用深度不到10mm，加上引脚的总长度也控制在15mm以内，对于内部空间局促的薄型设备来说，这个深度尺寸不会和壳体内侧的PCB板、其他电子元件产生空间干涉。拨杆的扳动角度为单边30度左右，扳动时的阻尼感适中，既不会因为太松导致受震动误切换，也不会因为太紧导致操作费力，拨杆扳动到位时有清晰的档位反馈，操作人员不需要看指示灯也能通过手感判断开关是否切换到位。

　　在实际选型使用时，这类开关的额定通断电流通常适配小功率信号回路或者低压小功率供电回路，不能用于大电流的动力回路通断，建模时还原的引脚粗细、接触片结构也对应了小电流载流的设计定位，不会出现载流能力不匹配的误导。开关的金属外壳部分可以根据使用需求选择接地或者不接地，在电磁环境复杂的工控场景下，将金属外壳接设备地可以有效提升开关回路的抗干扰能力，避免外部电磁干扰导致的信号误触发。整个模型的结构拆分清晰，各个零件的配合间隙都按照实际生产的公差要求做了预留，不管是用于设备结构设计时的装配干涉检查，还是用于DIY装置的结构适配，都可以直接导入装配体中使用，不需要额外调整配合尺寸。
