MPU6050六轴姿态传感模块结构设计

　　做惯了工业设备的结构件建模，这次碰MPU6050模块的三维建模，反倒要在方寸之间抠细节——毕竟这类传感模块是嵌入式姿态检测系统的核心感知单元，小到消费电子的体感交互，大到工业设备的振动监测、小型无人机的姿态解算、机器人关节的倾角反馈，都靠它输出三轴加速度与三轴角速度的原始数据，结构设计上的一点偏差，都可能给后续安装、校准带来不必要的麻烦。

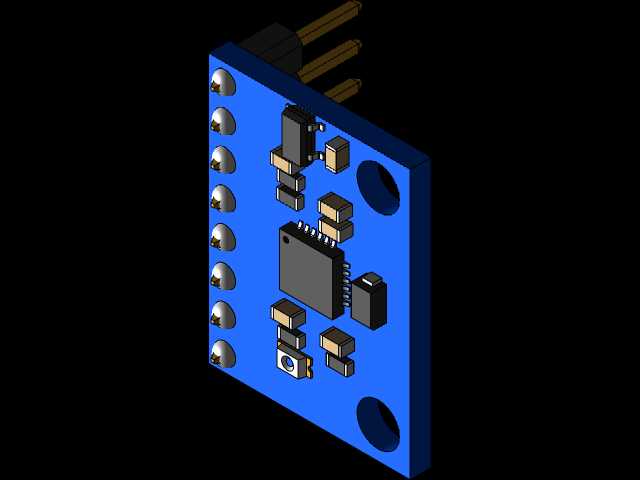

　　先从实际应用场景倒推设计逻辑：这类模块大多是直接焊接排针插在面包板、或者通过铜柱固定在小型设备的主控板旁，使用场景里经常要和主控、电源模块紧凑排布，所以建模的时候首先卡的就是安装边界。整个PCB基板采用行业通用的模块化尺寸，长宽控制在20mm15mm这个常用规格，厚度1.6mm，完全匹配常规PCB制板的工艺参数，不会出现设计尺寸和实际制板公差冲突的问题。基板上的元件排布完全遵循实际焊接的工艺要求：核心的MPU6050芯片放在基板几何中心偏上的位置，这个位置是模块安装后振动干扰最小的区域，能减少安装结构带来的应力传递，避免传感数据出现不必要的偏移。芯片周边的0603封装阻容元件，严格按照信号走线最短的原则排布，电源退耦电容紧贴芯片电源引脚放置，建模的时候特意留足了元件之间的焊接间隙，相邻元件的焊盘间距保持在0.8mm以上，完全符合回流焊的工艺要求，不会出现连锡、虚焊的结构隐患。

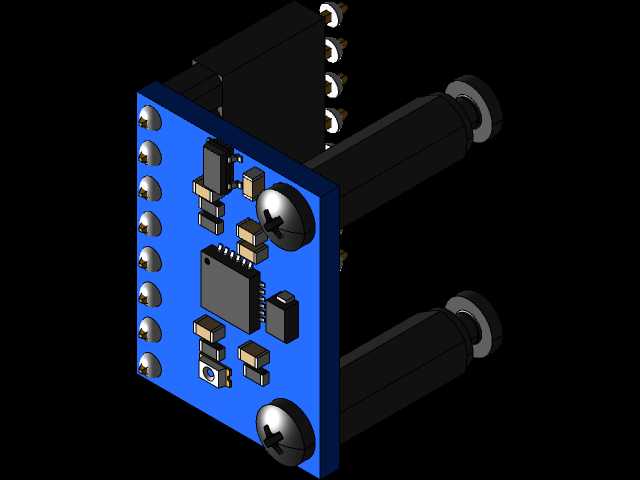

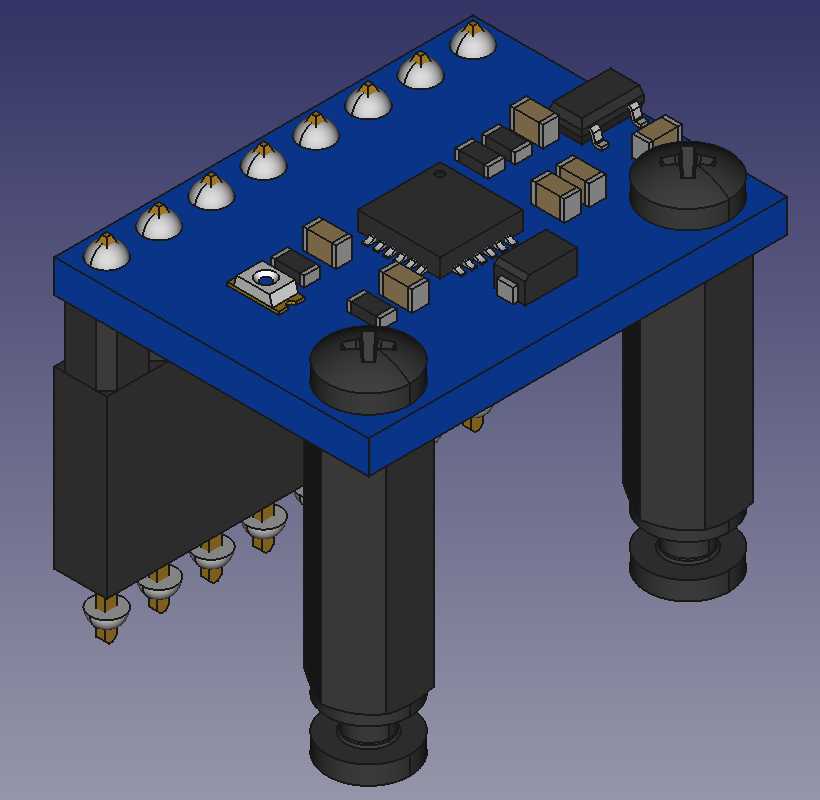

　　基板一侧排布的是2.54mm标准间距的排针焊盘，一共8个引脚，覆盖电源、地、I2C通信、中断输出的所有功能引脚，排针建模的时候特意做了两种安装形态的兼容：既可以焊接直插排针用于面包板插接，也可以焊接弯排针用于侧向贴装，排针伸出基板的长度控制在8mm，既能保证插接深度足够，又不会因为排针过长导致模块安装后整体高度超标。基板对角位置预留了M2规格的铜柱安装孔，孔位距离基板边缘2mm，配套的铜柱采用常用的M210mm+6mm双通规格，建模的时候把铜柱的外螺纹、内螺纹的退刀槽都做了还原，安装后模块底部和下方主控板之间留出6mm的间隙，既能给下方板卡的元件留出避让空间，也能减少板卡之间的电磁干扰，同时铜柱的支撑结构能避免模块在受振动时出现PCB形变，影响传感芯片的测量精度。

　　再看模块上的辅助元件：两个32.768kHz的晶振分别放在芯片的时钟引脚旁，建模时特意避开了排针的走线区域，晶振下方没有走高频信号线，减少时钟信号对传感数据的干扰；电源指示灯放在电源引脚旁，采用0805封装的LED，灯珠的发光面正对模块外侧，安装后不用调整角度就能直观看到模块的供电状态。模块上的所有元件高度都做了严格管控，最高的元件是排针和晶振，整体高度不超过12mm，加上铜柱支撑后的总安装高度控制在22mm以内，完全适配小型嵌入式设备内部的紧凑安装空间，不会和设备外壳、其他相邻模块出现干涉。

　　建模过程中特意还原了实际生产中的工艺细节：PCB基板的焊盘做了露铜的沉锡层结构，阻焊层采用常用的蓝色阻焊油墨，丝印层标注了每个引脚的功能定义、芯片的第一脚定位标记，这些细节虽然不影响结构装配，但能让模型在做整机装配仿真的时候，直观核对引脚定义，减少接线错误的概率。另外考虑到部分应用场景会给模块加装屏蔽罩，建模时特意在基板四周留出了1mm的屏蔽罩焊接边框，边框上预留了屏蔽罩的固定卡扣位，后续如果需要做抗干扰升级，不用修改基板尺寸就能直接加装标准尺寸的金属屏蔽罩。

　　从结构可靠性角度考虑，整个模块的重心落在两个铜柱安装孔的连线中心位置，安装后不会出现偏载，即使设备在持续振动的工况下运行，铜柱的受力也均匀分布，不会出现单根铜柱受力过大导致的PCB变形、焊点开裂问题。所有元件的排布都避开了安装孔的应力区域，安装孔周围3mm范围内没有放置贴片元件，避免铜柱锁紧时的应力传递到元件焊盘，导致长期使用后出现元件虚焊脱落的问题。

　　这类传感模块的结构设计看似简单，实则每一个尺寸、每一个元件的位置都要兼顾电气性能、工艺可行性、安装兼容性，建模的时候不能只照着参考图堆元件，得结合实际使用中的装配需求、工艺限制、工况影响去调整细节，建出来的模型才能直接用于整机装配仿真、安装干涉检查，甚至直接导出加工图纸用于实际打样，而不是只能做外观展示用的花架子。毕竟对于嵌入式设备的结构工程师来说，这类通用模块的三维模型准确与否，直接影响整机内部的排布效率，要是模型尺寸有偏差，打样后装不上，反而会耽误整个项目的进度。
