多规格迷你拨动开关结构设计方案

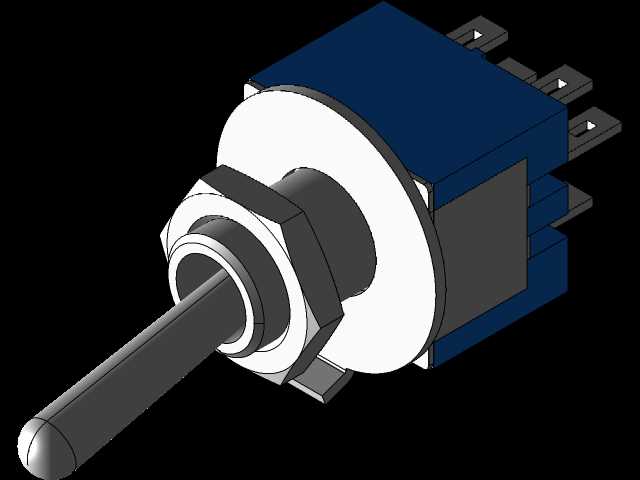

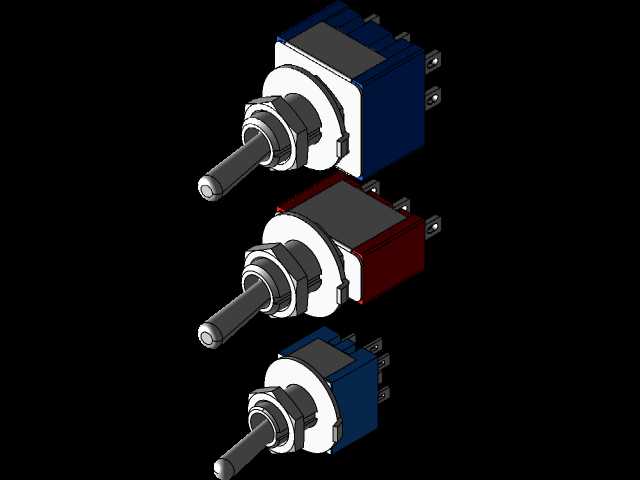

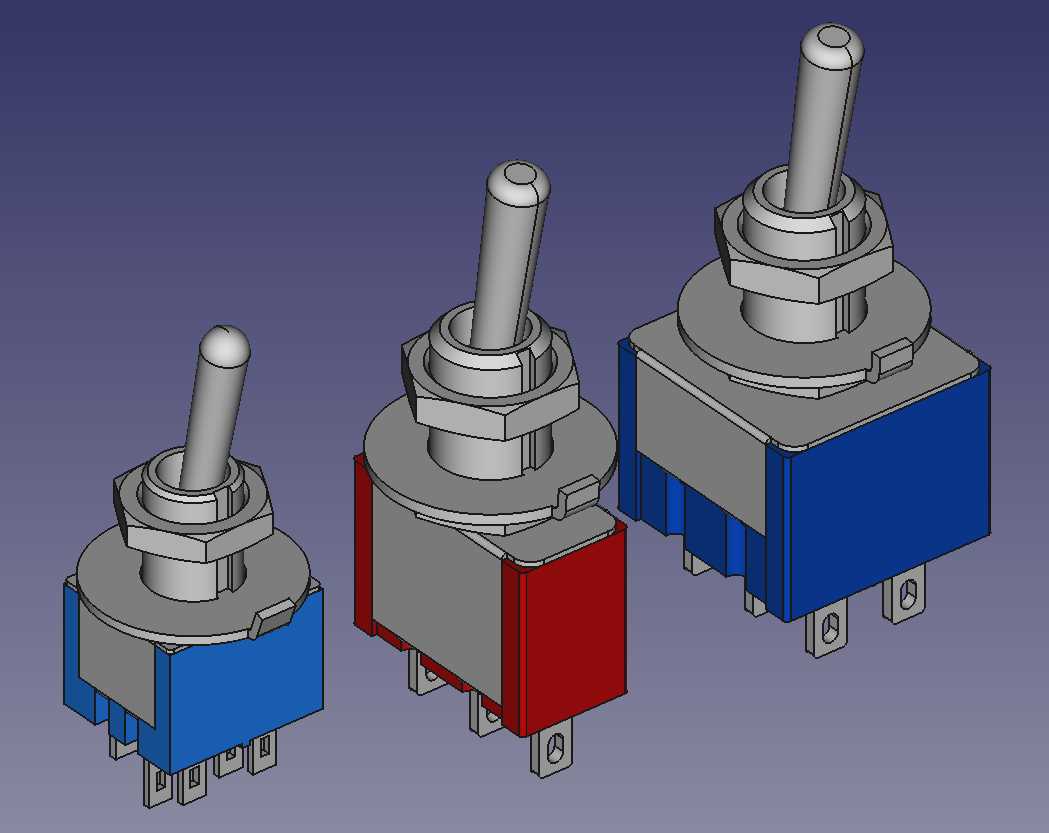

　　在低压电气控制回路、小型电子设备、DIY电控装置的设计选型中，小型拨动开关是承担回路通断、信号切换功能的核心基础元件，这类元件的安装适配性、操作手感、结构可靠性，直接影响整套电控系统的装配效率与长期使用稳定性。本次呈现的三款迷你拨动开关结构，覆盖了双极双掷结构下5毫米安装筒、6毫米安装筒，以及单极双掷6毫米安装规格，能够适配不同开孔尺寸的设备面板、PCB板安装需求，解决了小空间电控场景下开关选型规格不全、安装边界不匹配的常见问题。

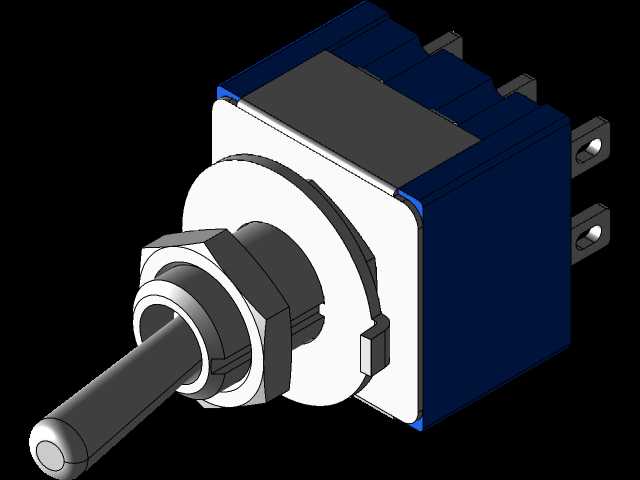

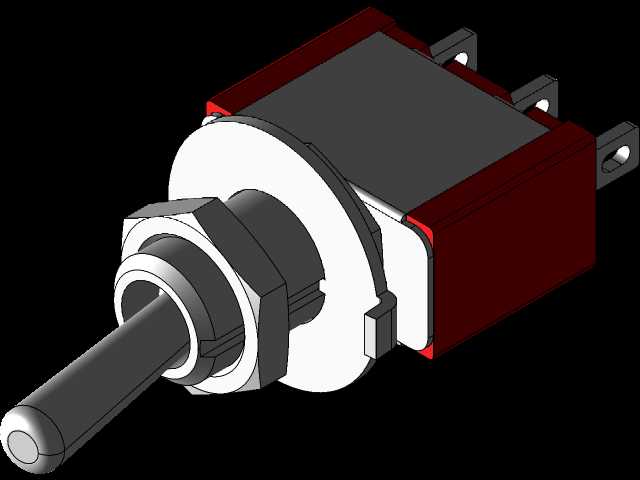

　　从实际应用场景来看，5毫米安装筒规格的开关，主要适配手持小型检测设备、迷你电控模块、穿戴式工业终端这类面板开孔空间极度受限的设备，这类设备的外壳壁厚通常在1到2毫米之间，开关的安装螺纹段长度刚好匹配该壁厚范围，锁紧螺母拧紧后不会出现突出外壳内壁过多、干涉内部PCB走线的问题；6毫米安装筒的双极双掷开关，多用于小型实验电源、桌面式控制盒、小型机电设备的信号切换回路，双极双掷的结构可以同时控制两条独立回路的通断切换，比如同时切换电源正负极极性、同时切换两路信号输入源，无需布置两个单路开关就能实现回路同步控制，大幅节省面板安装空间；单极双掷6毫米版本则更多用于单回路的通断或者两档信号切换，比如小型灯具的亮灭控制、单路传感器信号的档位切换，结构更简单，接触可靠性更有保障。

　　从结构设计思路来看，三款开关均采用了行业通用的钮子式操作结构，操作拨杆的摆动角度控制在30度左右，拨动手感清晰，档位定位明确，操作时不会出现档位模糊、误触发的问题。开关的基座部分采用绝缘耐温的工程塑料结构，金属接线引脚直接嵌装在基座内部，引脚间距符合常规PCB板的焊盘间距标准，既可以通过引脚直接焊接在PCB板上实现固定，也可以搭配安装螺母固定在设备面板上，通过导线焊接引脚实现接线，两种安装方式都能适配，满足不同装配工艺的需求。安装筒部分采用金属切削结构，螺纹精度符合普通粗牙螺纹标准，配套的锁紧螺母带有防滑齿面，拧紧后可以牢牢固定在面板上，即使设备在移动、振动场景下使用，开关也不会出现松动移位的问题。

　　在外形尺寸与安装边界上，三款开关的拨杆顶端到基座底部的总高度控制在合理范围，安装后拨杆突出面板的长度刚好适合手指拨动操作，不会因为突出过长容易被外物误碰，也不会因为突出过短导致操作时打滑。基座下方的接线引脚长度统一为3毫米左右，焊接在PCB板上时，焊锡不会顺着引脚流到基座内部造成触点短路，引脚的直径适配常规0.8毫米的PCB焊盘孔径，插装时无需额外扩孔，能够直接适配常规波峰焊、手工焊接的工艺要求。开关的基座外形为方形，相邻引脚之间的绝缘距离满足低压36V以下控制回路的电气间隙要求，在常规直流5V、12V、24V的电控场景下使用，不会出现引脚间拉弧、击穿的问题。

　　从功能特性上看，双极双掷版本的开关内部带有两组独立的动触点与静触点，拨杆拨动时两组触点同步动作，触点采用铜质镀银材质，接触电阻小，长期使用也不会因为氧化导致接触不良，能够承载最高3A的直流负载电流，满足小型继电器、指示灯、小型电机这类常见低压负载的通断需求。单极双掷版本的内部只有一组触点结构，接触压力更大，动作寿命更长，适合频繁操作的控制场景。三款开关的密封结构都做了基础的防尘设计，基座与上盖之间采用卡扣加密封槽的结构，能够阻挡日常使用中的灰尘、细小杂物进入开关内部，避免触点因为积尘出现接触不良的问题，适配常规工业车间、实验室、日常民用场景的使用环境，无需额外做防尘防护就能稳定工作。

　　在实际选型装配过程中，设计人员可以根据设备面板的开孔尺寸、需要控制的回路数量来选择对应规格的开关，5毫米规格的面板开孔直径为5.1毫米，6毫米规格的面板开孔直径为6.1毫米，开孔公差控制在正0.1毫米范围内即可顺利安装，无需做高精度的开孔加工，常规的手电钻、面板开孔器都能完成开孔作业，降低了设备外壳的加工难度。开关的接线引脚排布整齐，同一侧的引脚间距为2.54毫米，刚好匹配标准杜邦线的接线间距，在样机调试阶段，也可以直接用杜邦线插接引脚进行临时接线，无需焊接就能完成功能测试，大幅提升样机调试的效率。
