DIY电池支架配套弹性电池接线夹结构

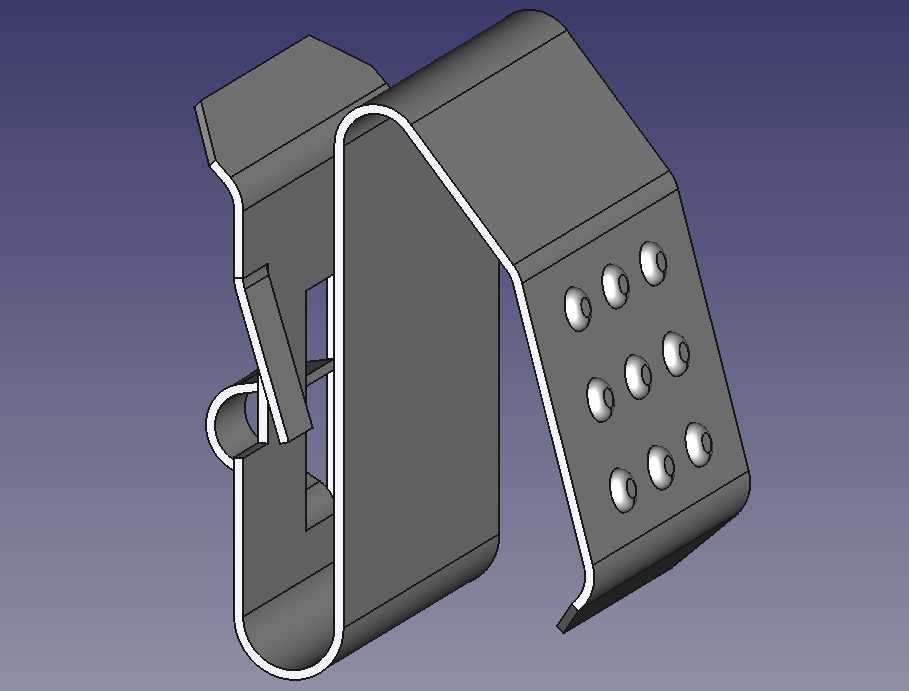

　　这类弹性接线夹主要面向DIY储能、航模电池组、小型便携电子设备的电池固定与导通场景，适配18650等常规规格圆柱锂电池的安装需求，解决手工搭建电池组时导线焊接繁琐、电芯拆装不便、接触电阻不稳定的常见问题。日常在自制移动电源、改装电动工具电池包、搭建小型光伏储能模组、航模动力组调试的场景中，这类夹件可以直接卡在电芯端部，不需要额外焊接导线，既方便后期更换电芯，也能避免焊接高温损伤电芯盖帽的密封结构。从结构设计来看，整体采用弯折式弹片结构，主体依靠钣金弯折形成环抱式的夹持空间，夹持段的弧度匹配圆柱电芯的外径轮廓，插入电芯时弹片会产生弹性形变，依靠材料自身的回弹力抱紧电芯侧壁，同时端部的接触平面贴合电芯正负极端面，

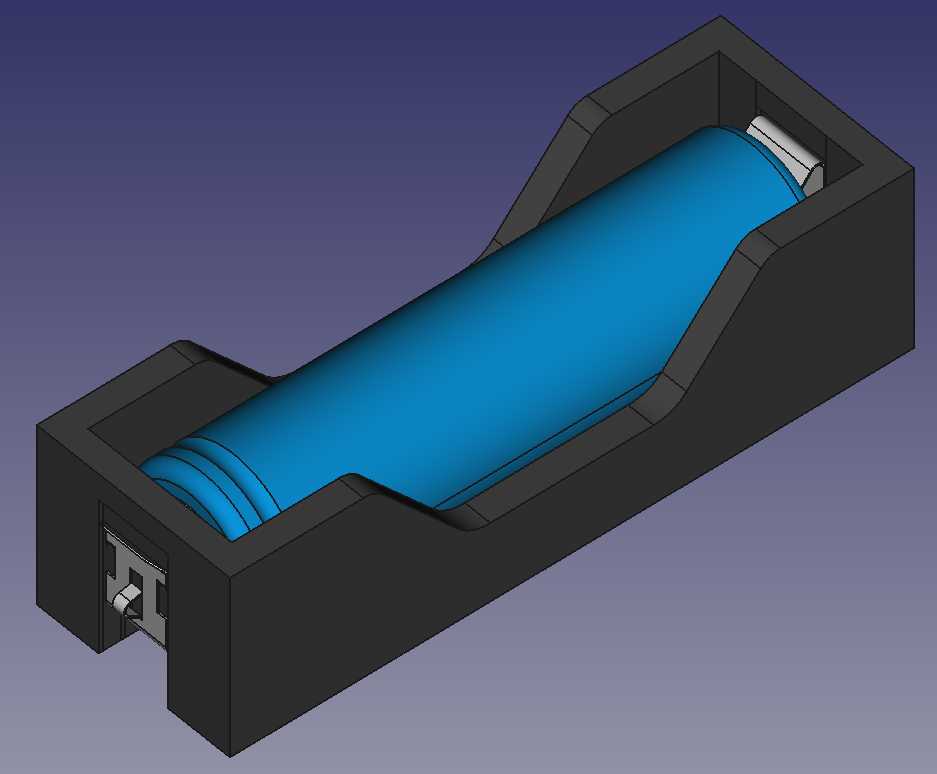

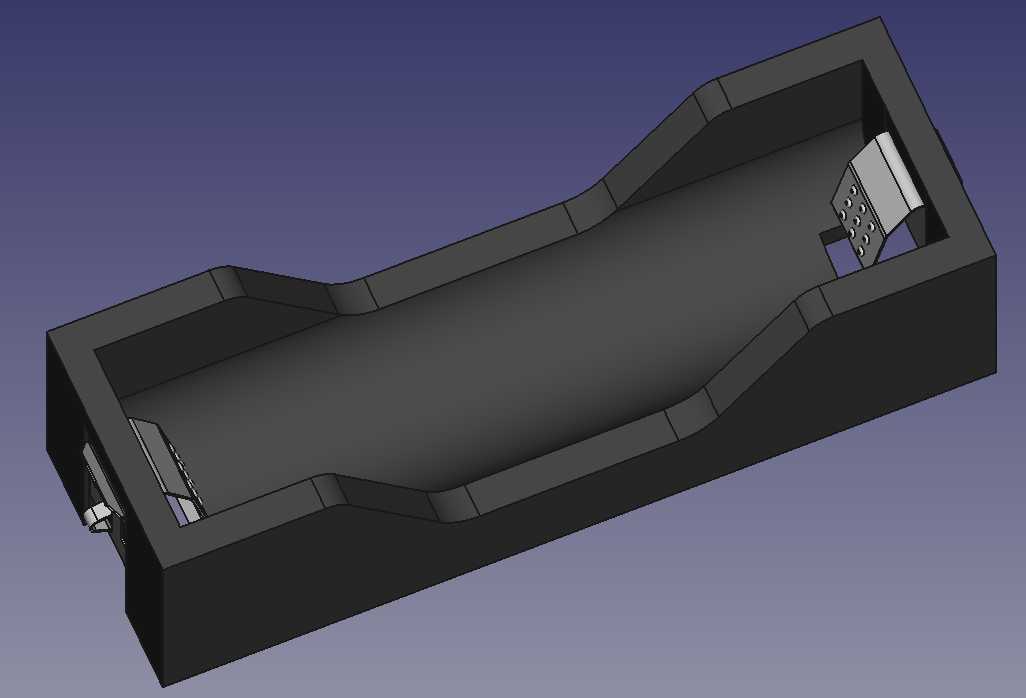

　　保证足够的接触面积降低导通电阻。夹件一侧设计了带卡扣的挂接结构，能够直接卡装在DIY电池支架的预设卡槽内，不需要额外螺丝固定，安装时只需要将夹件对准支架卡槽推入，卡扣就会自动卡入支架的定位缺口，限制夹件的前后、上下位移，避免电芯拆装过程中夹件移位。接触端面设计了多组凸点结构，这些凸点在装配后会刺破电芯端面可能存在的氧化层，降低接触不良的概率，即使在设备存在小幅振动的使用场景下，也能保持稳定的电连接，不会因为颠簸出现瞬断的问题。弹片的壁厚经过适配，既保证足够的夹持力，不会因为电芯自重或者设备晃动出现松脱，也不会因为夹持力过大导致电芯插入时阻力过大，不便于手工拆装。夹件的弯折处做了圆角过渡处理，

　　避免应力集中导致弹片反复拆装后出现疲劳断裂，延长夹件的循环使用寿命。从安装边界来看，夹件整体的外轮廓尺寸适配常规DIY电池支架的安装槽位，安装后不会突出支架的安装平面，不会干涉相邻电芯的排布，多组夹件并排安装时，相邻夹件之间预留了足够的安全间隙，避免出现正负极短路的风险。夹件的接线端预留了导线压接或者焊接的平面，用户可以根据自己的走线需求选择焊接导线或者压接端子，适配不同的串并联接线方案。在实际使用中，这类夹件不需要定制专用的安装座，只要是匹配对应电芯规格的DIY支架，都可以通过卡槽适配，不管是单电芯的测试座，还是多串多并的大容量电池组，都可以灵活搭配使用。相比传统的焊接式电池连接片，这种弹性夹件的可重复使用性更强，

　　调试电池组时可以随时更换不同容量、不同内阻的电芯，不需要反复拆焊，也不会在电芯表面留下焊痕，对于经常调试电池方案的电子爱好者、小型设备研发人员来说，能够大幅提升组装调试的效率。设计时也考虑了弹片的形变行程，即使电芯外径存在小幅的公差波动，弹片的形变范围也能覆盖公差带，不会因为电芯尺寸略小就出现接触松动，也不会因为电芯尺寸略大就导致夹件过度形变失去弹性。夹件的边缘都做了去毛刺处理，装配时不会划伤导线绝缘层，也不会割伤操作人员的手部，适合手工DIY场景下的操作需求。
