适配Ryobi电池的T12数显焊台结构设计

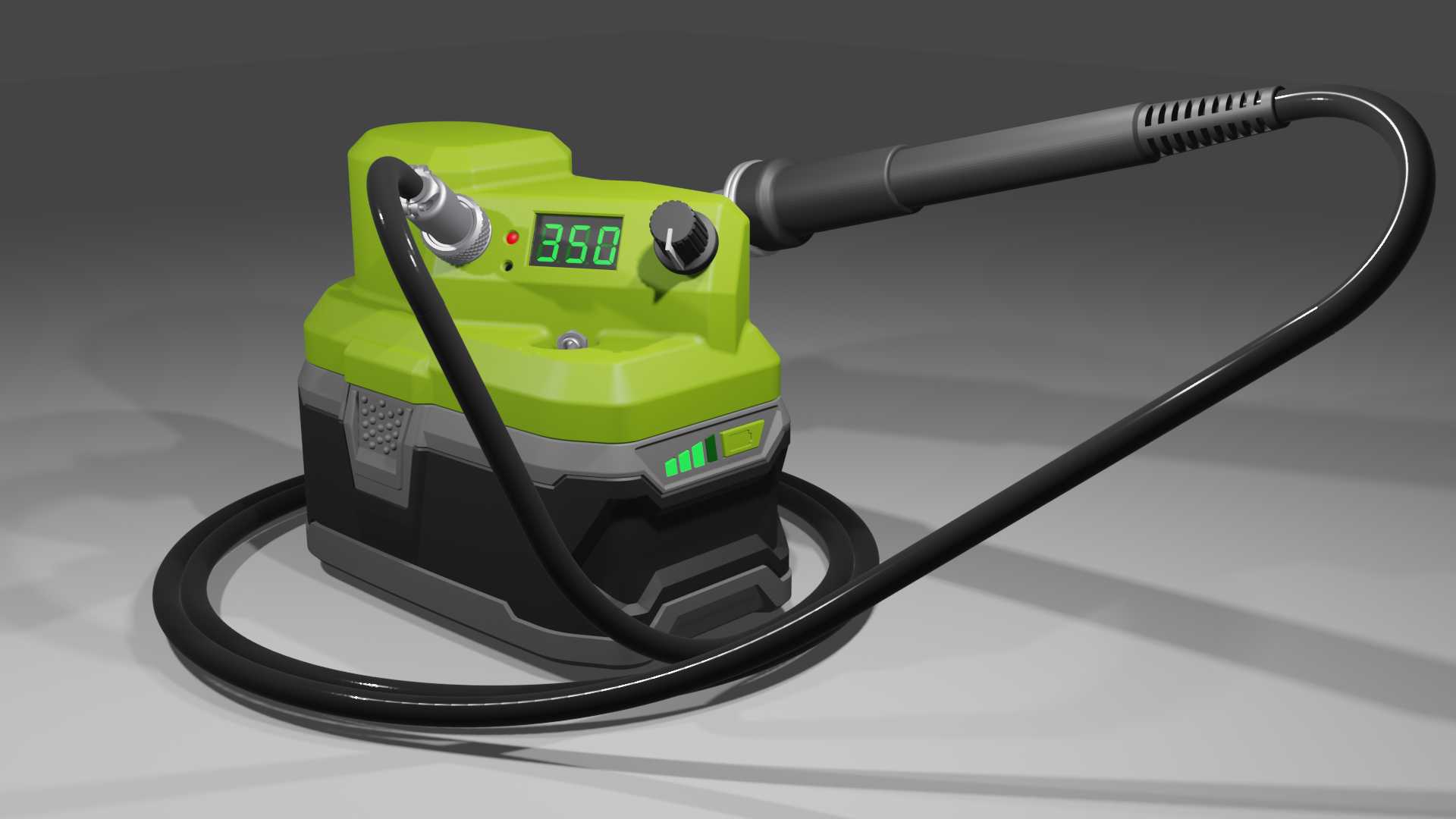

　　在户外电子维修、无市电接入的现场焊接作业场景中，传统插电式T12焊台受供电线缆限制无法灵活使用，这款适配Ryobi锂电平台的数显焊接控制站，正是针对这类移动作业需求开发的便携焊接设备。日常在高空线路检修、野外设备维保、户外DIY制作等场景下，作业人员无需携带笨重的逆变电源，直接搭配同系列Ryobi锂电包即可快速启动焊接作业，大幅降低移动焊接的装备负重。设备核心功能围绕T12烙铁头的精准控温逻辑搭建，数显模块可实时反馈烙铁头当前温度，调节旋钮支持200-450℃区间的温度连续可调，满足从贴片元件焊接、大尺寸接线端子搪锡到塑料件热修整等不同工况的温度需求，控温响应速度与桌面级插电焊台保持一致，不会因为锂电供电出现温漂过大、

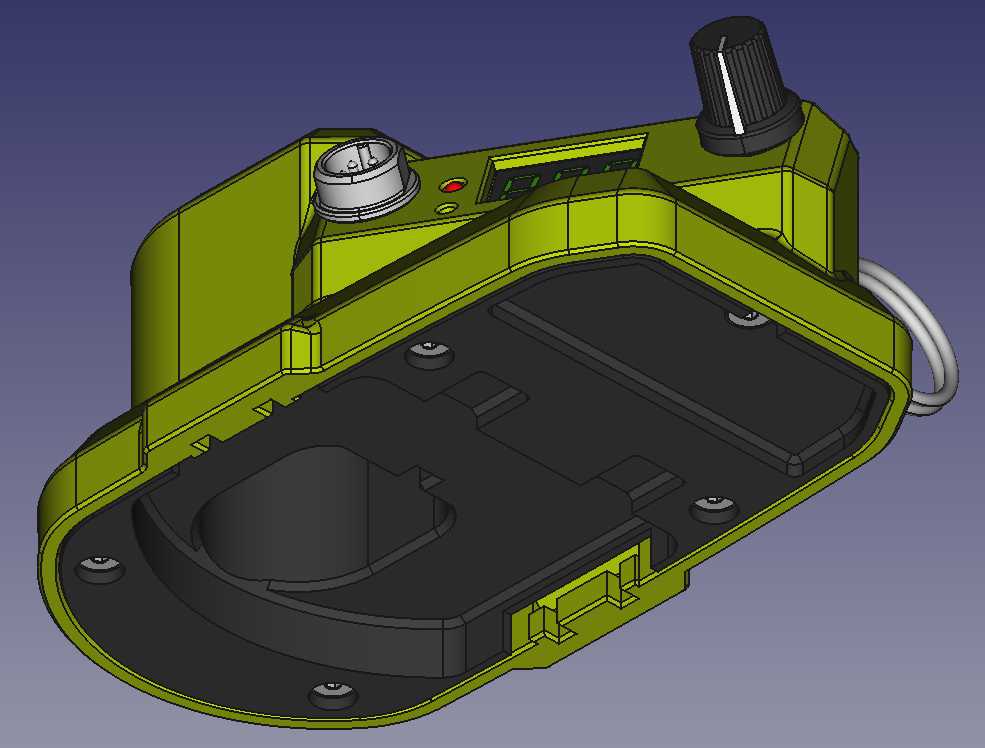

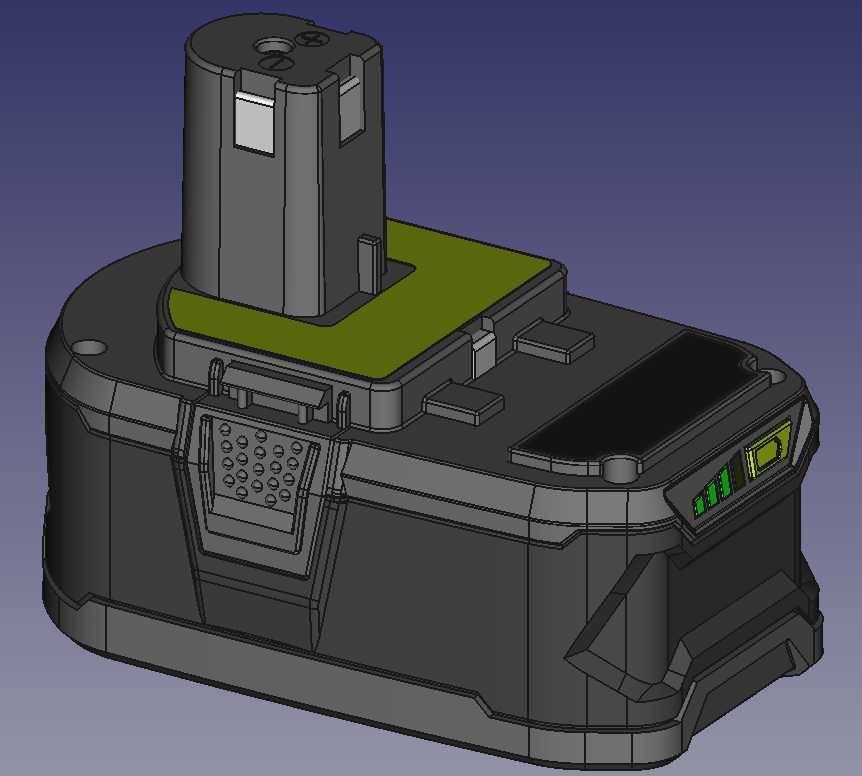

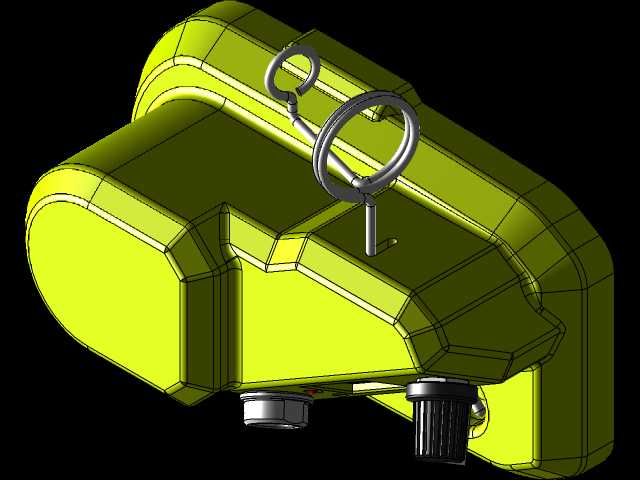

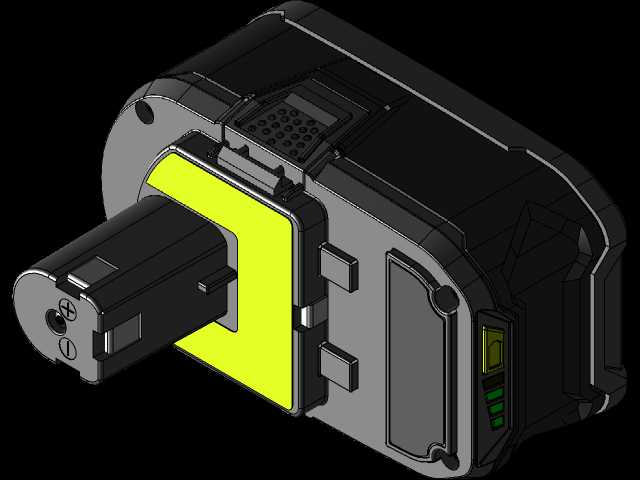

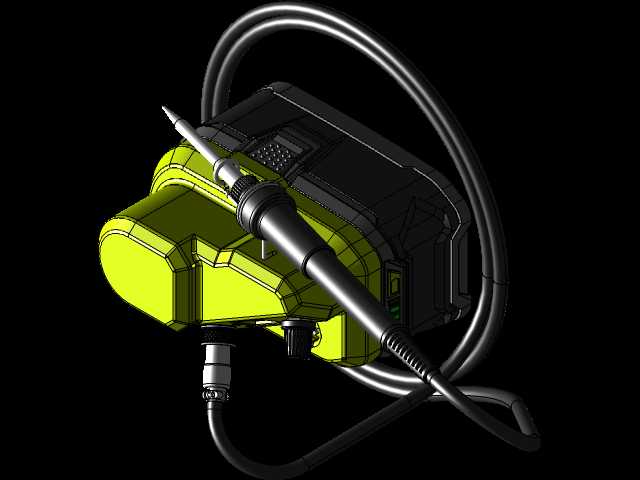

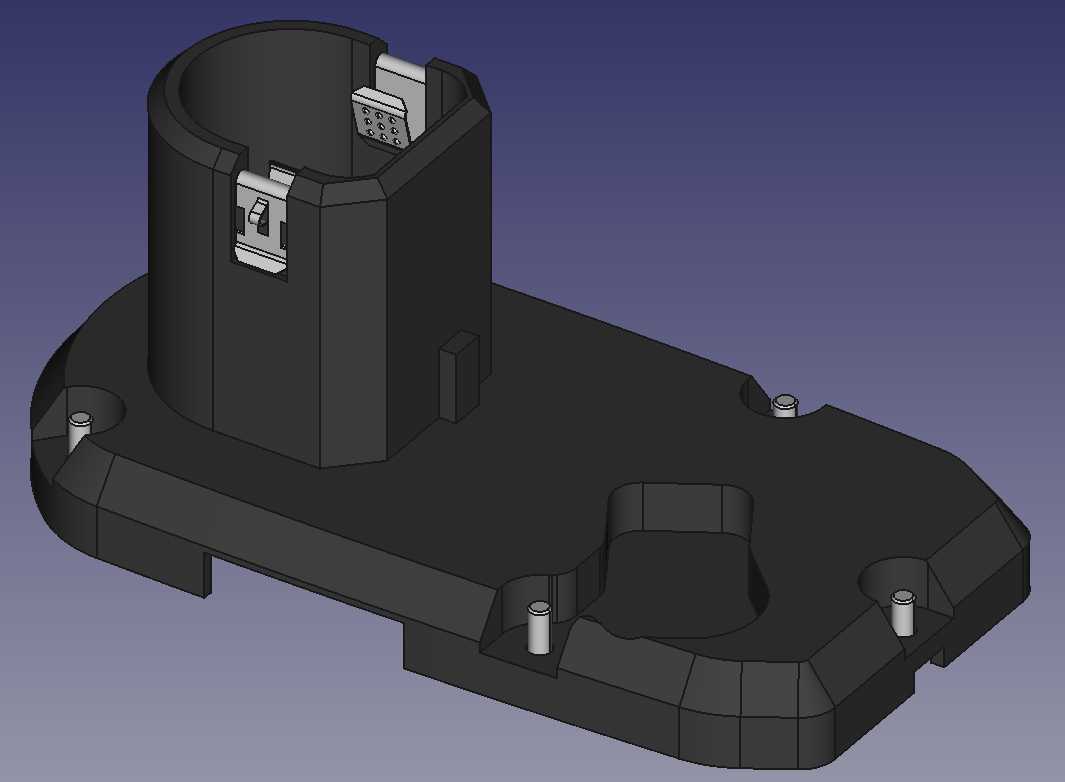

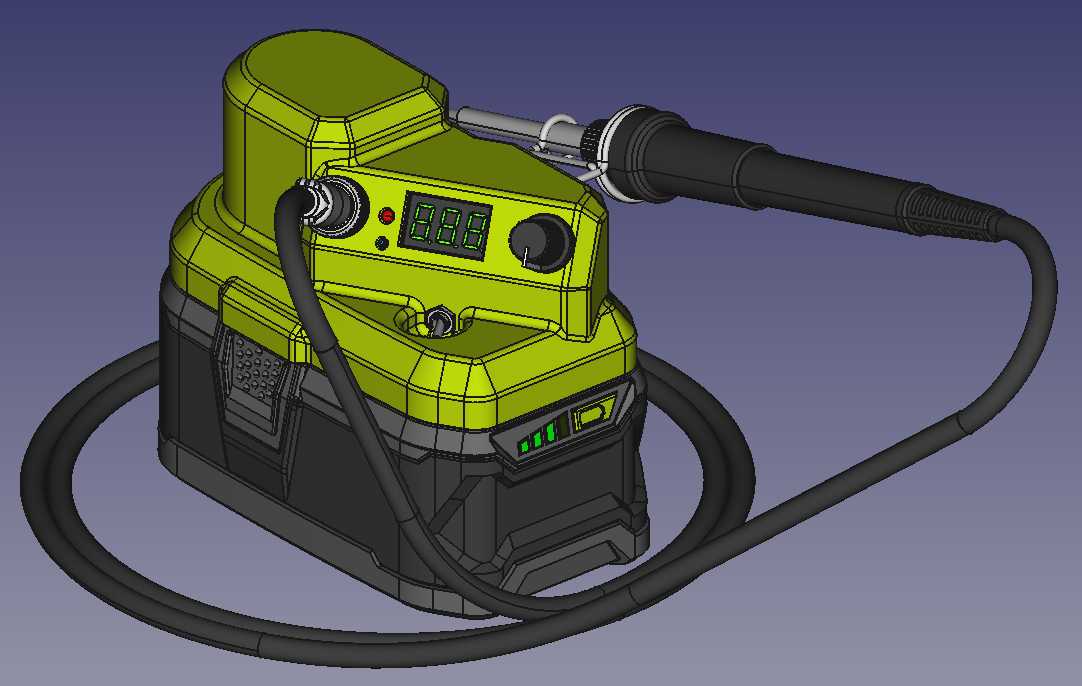

　　升温滞后的问题。设计阶段优先匹配Ryobi现有锂电工具的外观语言，上壳采用与原厂工具一致的亮绿色注塑曲面，下壳预留标准锂电包插接卡槽，无需额外改装转接件，直接卡入同规格18V Ryobi锂电包即可完成供电连接，握持搬运时的手感与同系列手电钻、角磨机等工具保持统一，作业人员无需适应新的设备握持逻辑。外壳侧面预留烙铁手柄插接座与电源指示灯，手柄线缆采用高柔性耐温硅胶线，长时间拖拽弯折不会出现线芯断裂、外皮老化开裂的问题，设备底座设置绕线位，收纳时可将手柄线缆规整盘绕在机身周围，避免线缆杂乱剐蹭周边工件。安装边界方面，机身整体尺寸控制在同系列锂电包的投影范围内，不会额外占用过多工具包收纳空间，底部与锂电包的插接结构完全沿用原厂卡扣尺寸，

　　锁紧间隙控制在0.2mm以内，作业过程中不会因为机身晃动出现供电接触不良的问题。机身内部的控制板安装位预留足够的散热空间，功率器件与外壳内壁之间保留3mm以上的空气对流间隙，连续长时间焊接时不会出现外壳局部过热的情况，数显屏的安装角度略微向上倾斜15度，作业人员站立操作时无需刻意低头即可清晰读取温度数值。烙铁手柄的放置位做了嵌入式卡槽设计，临时放置手柄时不会因为工作台倾斜滑落，避免高温烙铁头烫伤工作台面或者周边线缆。结构设计上充分考虑3D打印自制的可行性，外壳壁厚统一设置为2.5mm，所有卡扣位置做了R1.5的圆角过渡，打印时无需添加过多支撑结构即可一次成型，内部筋位布局兼顾结构强度与打印便利性，

　　控制板固定柱的孔径匹配常用M3自攻螺丝尺寸，爱好者自行组装时无需额外定制非标紧固件。实际使用中，这款锂电焊台的温度回温速度与市电版T12焊台无明显差异，满电状态下搭配4.0Ah容量锂电包可支持连续2小时以上的常规焊接作业，完全满足户外单次作业的时长需求，机身侧面的剩余电量观察窗可直接查看锂电包的剩余电量，提前预判作业剩余时长，避免焊接过程中突然断电影响工件焊接质量。
