适配20V锂电的T12数显便携焊台结构

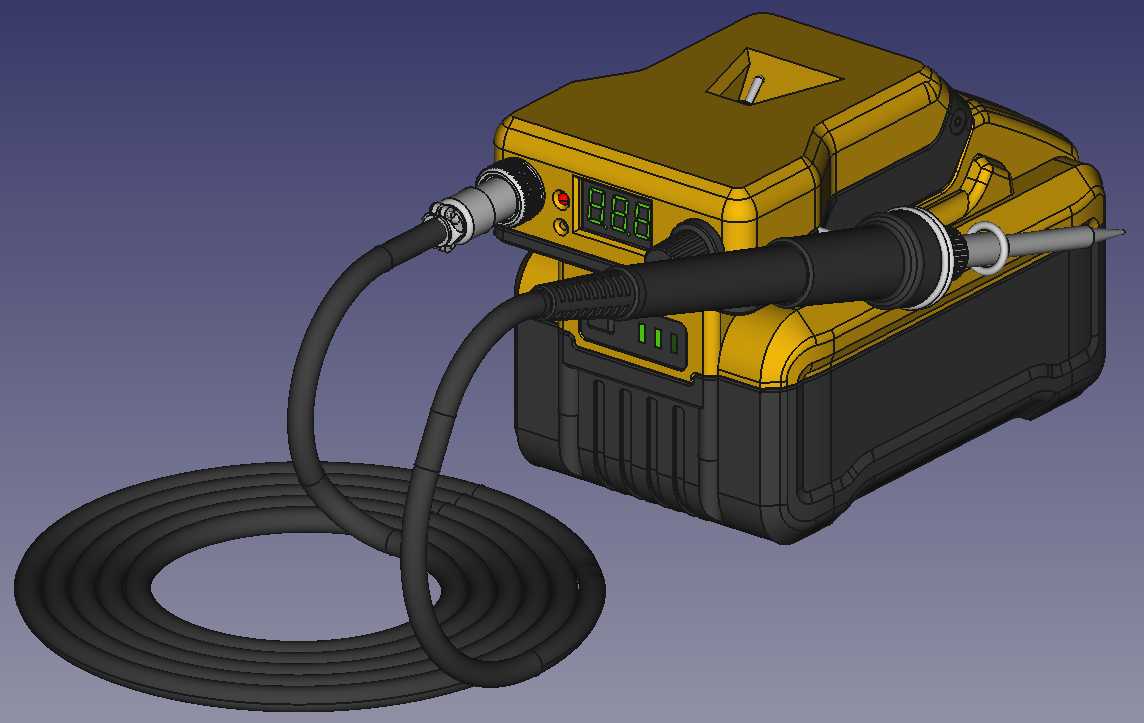

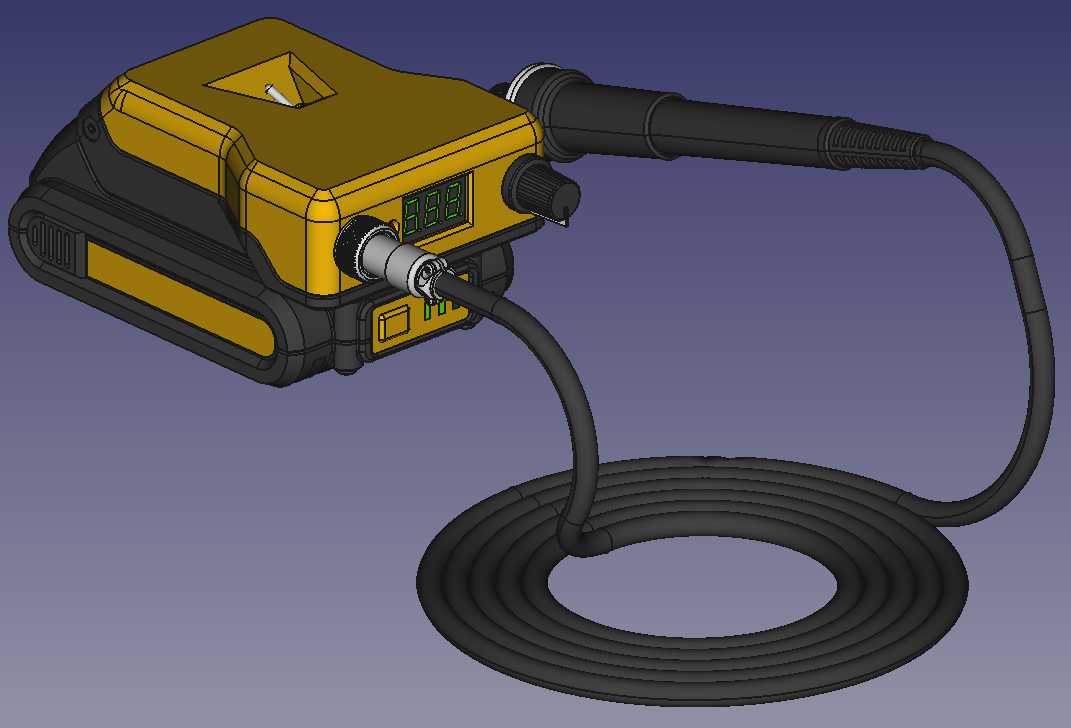

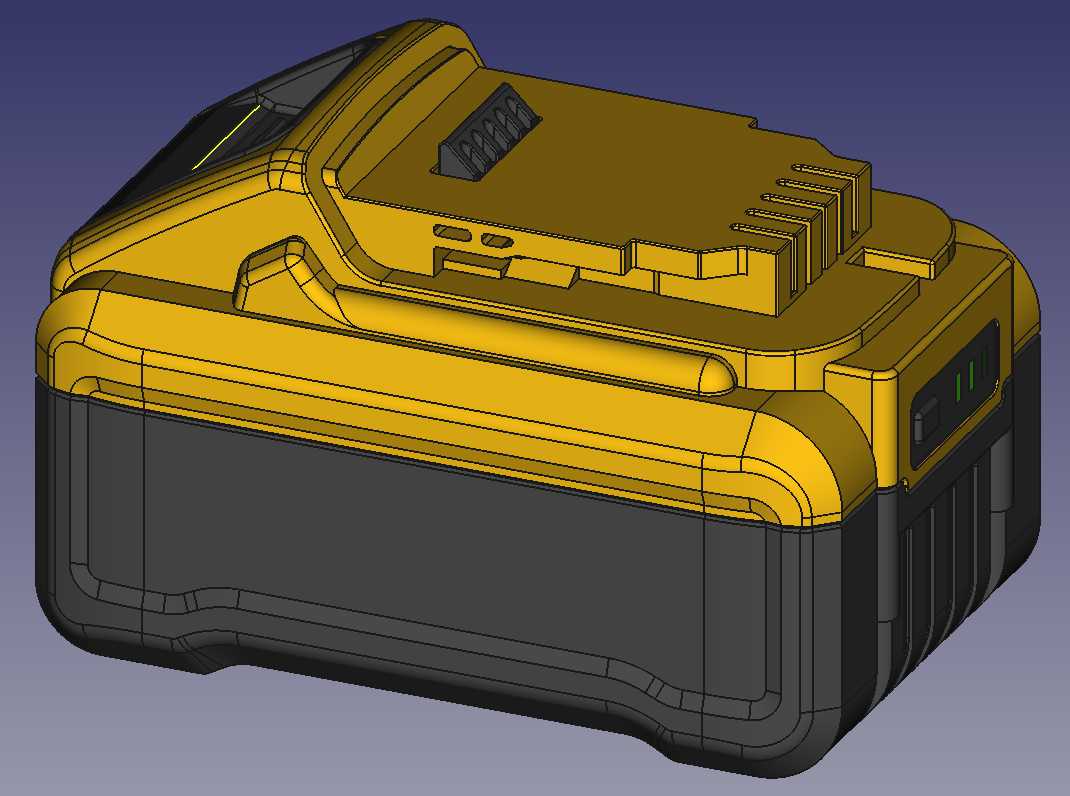

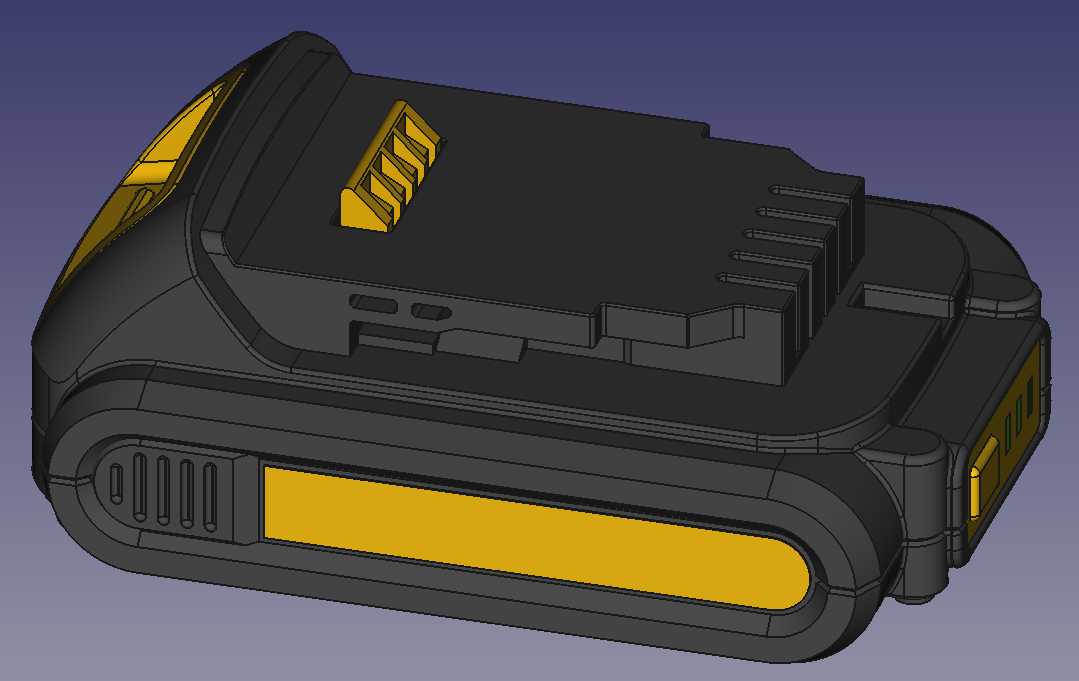

　　户外电子检修、无市电接入的设备维保场景里，传统插电式焊台受供电线缆束缚，作业半径受限，难以满足移动作业需求，这款适配20V锂电平台的T12焊台，正是针对这类无固定供电的焊接作业场景开发。整机采用与同系列锂电工具统一的插接式电池接口，可直接适配对应规格的20V Max锂电池包，无需额外改装转接件，作业时只需将满电电池卡入主机底部的电池仓，即可快速进入工作状态，摆脱对市电插座的依赖，适合高空线路检修、野外设备维护、工地现场电子元件修复等移动作业场景使用。

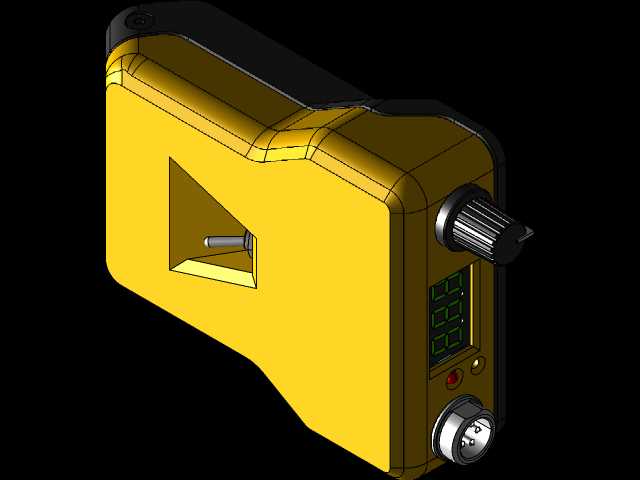

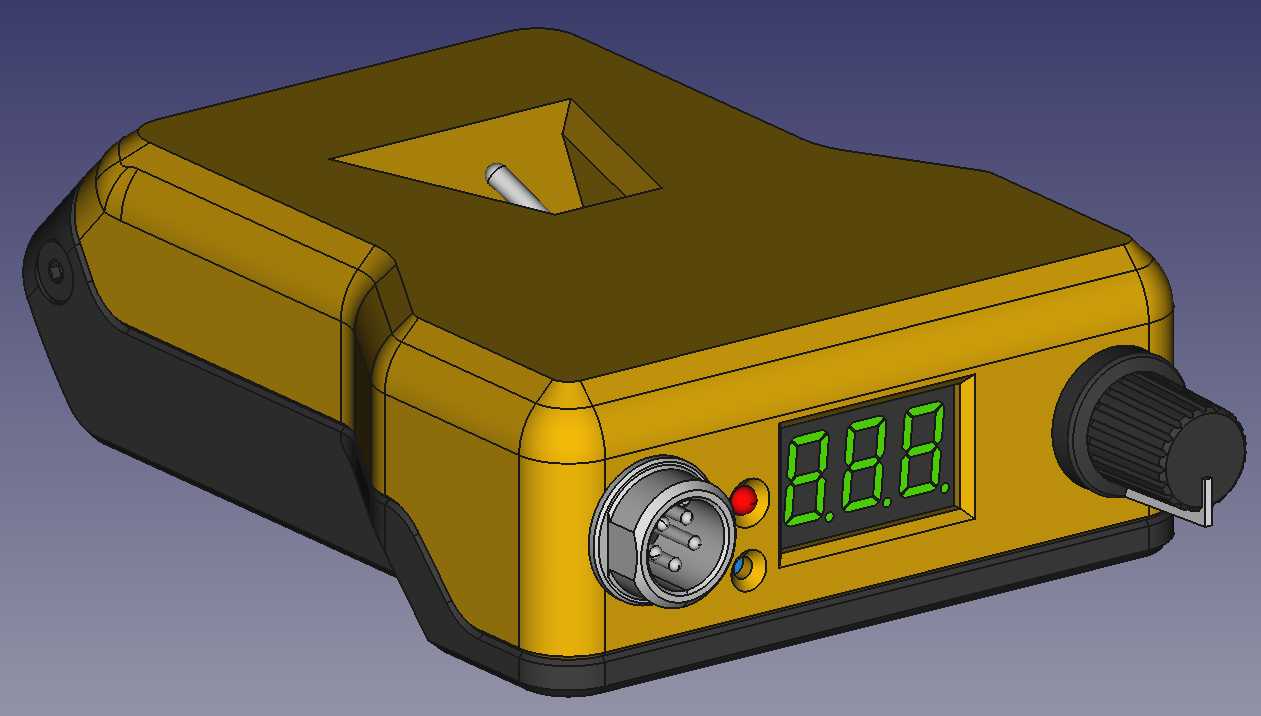

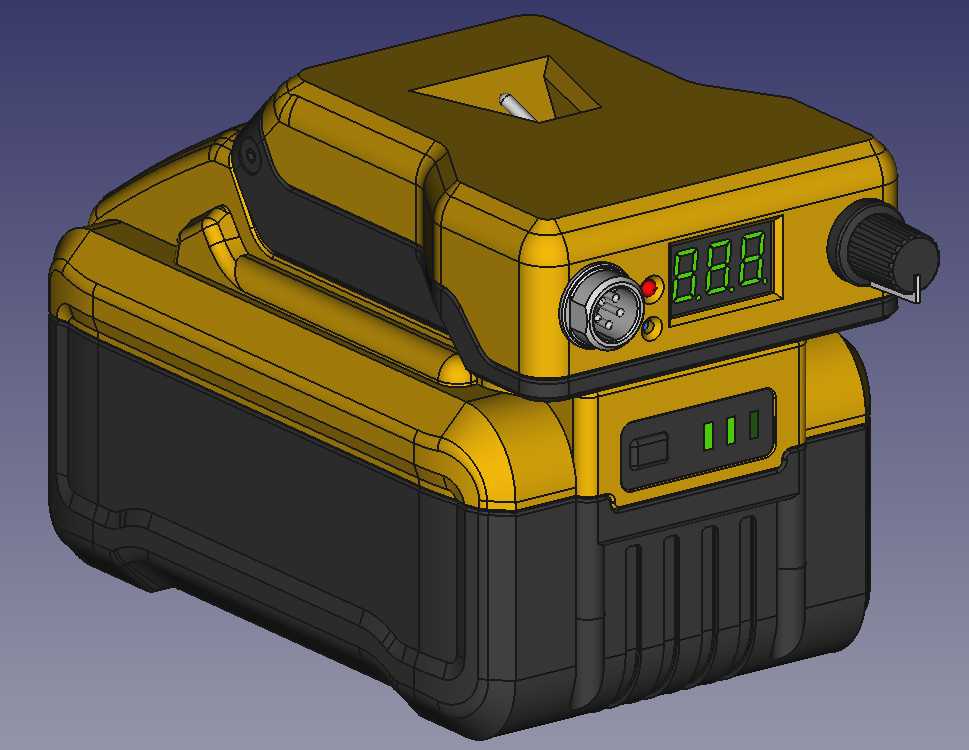

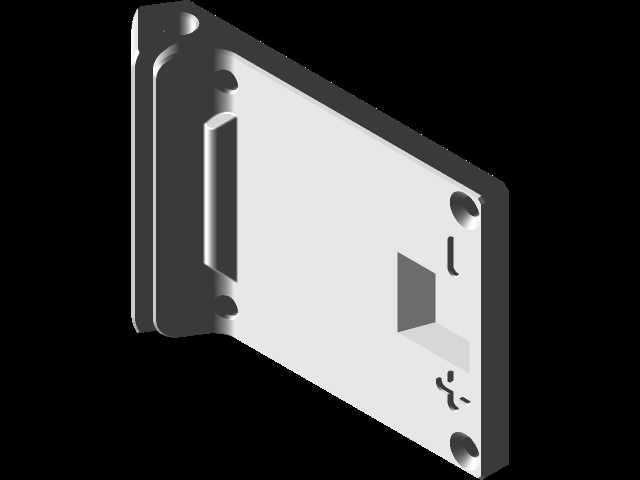

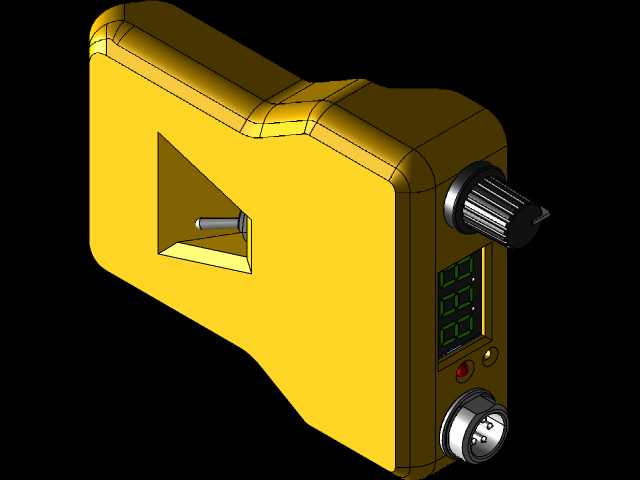

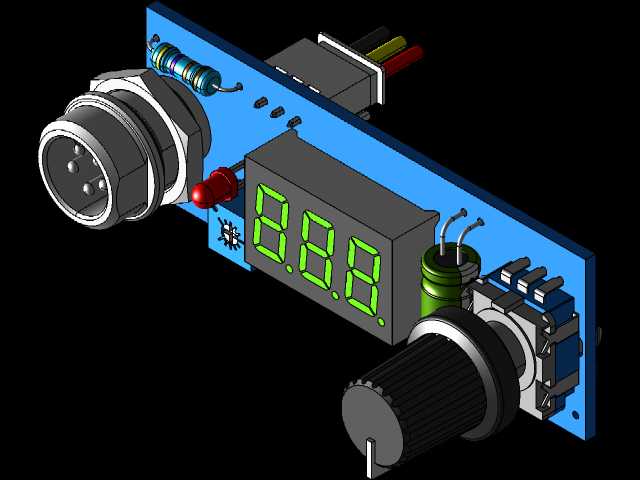

　　主机壳体采用上下扣合式结构，上壳设置数显窗口、调节旋钮与功能按键，数显模块实时显示当前烙铁头温度，调节旋钮采用阻尼式旋转结构，可在常用焊接温度区间内快速调整设定值，满足不同焊料、不同焊件的温度需求。烙铁接口采用标准金属航空插接结构，内置锁紧弹片，插拔烙铁手柄时连接稳固，不会因作业中的拉扯出现接触不良、温度跳变的问题，接口旁设置状态指示灯，可直观反馈加热状态、待机状态与故障提示。主机内部预留控制板安装位、接线走线槽与电池接片固定柱，控制板与壳体之间设置限位筋位，无需额外打胶即可实现电路板的稳固固定，避免移动作业中的震动导致元件松脱。

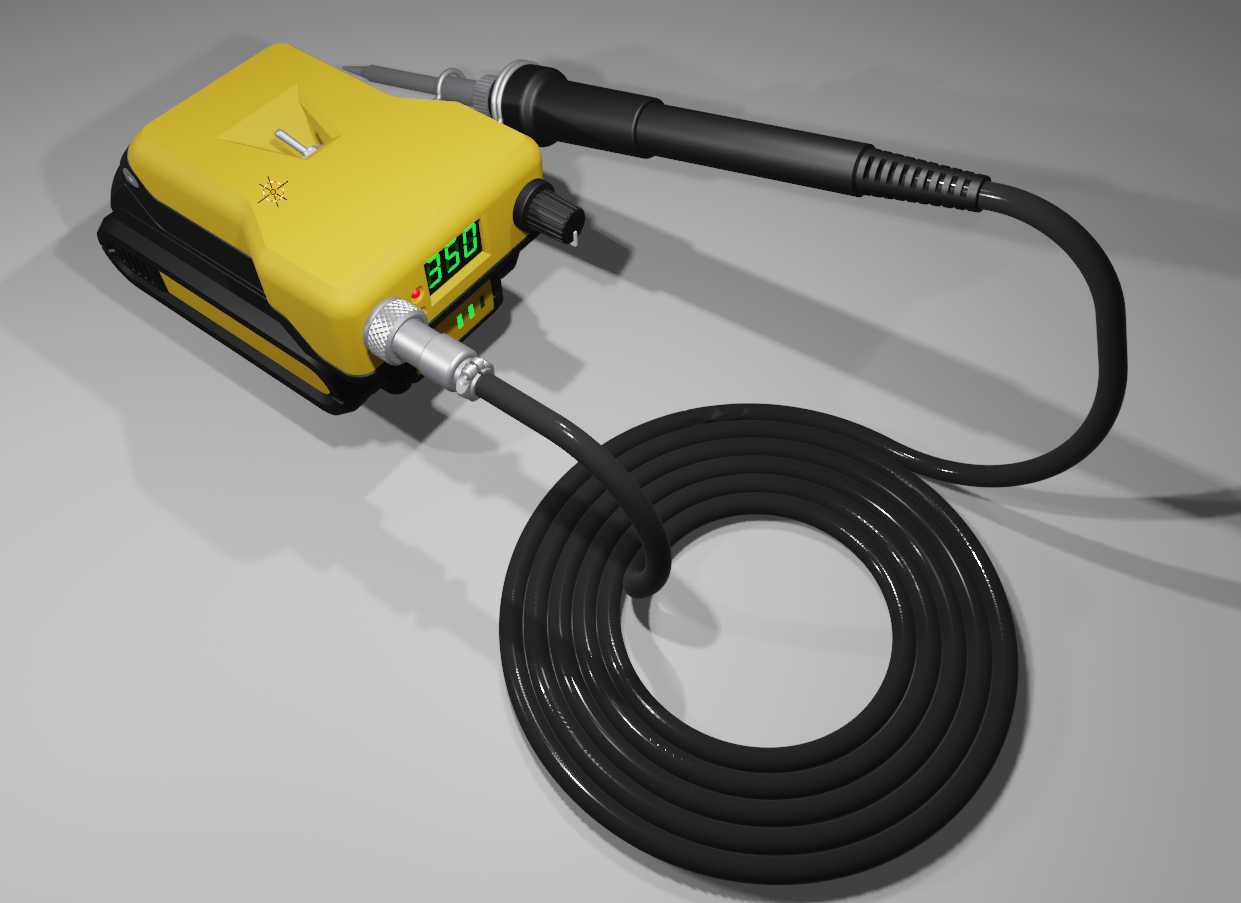

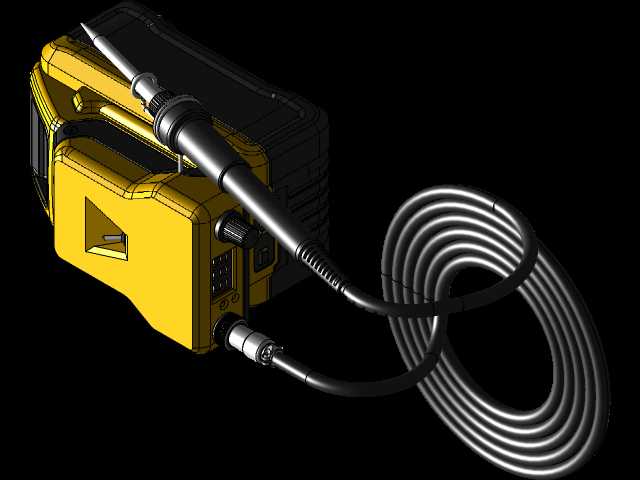

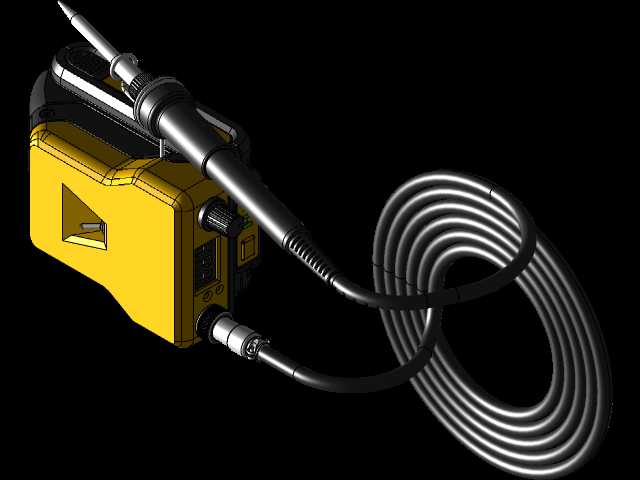

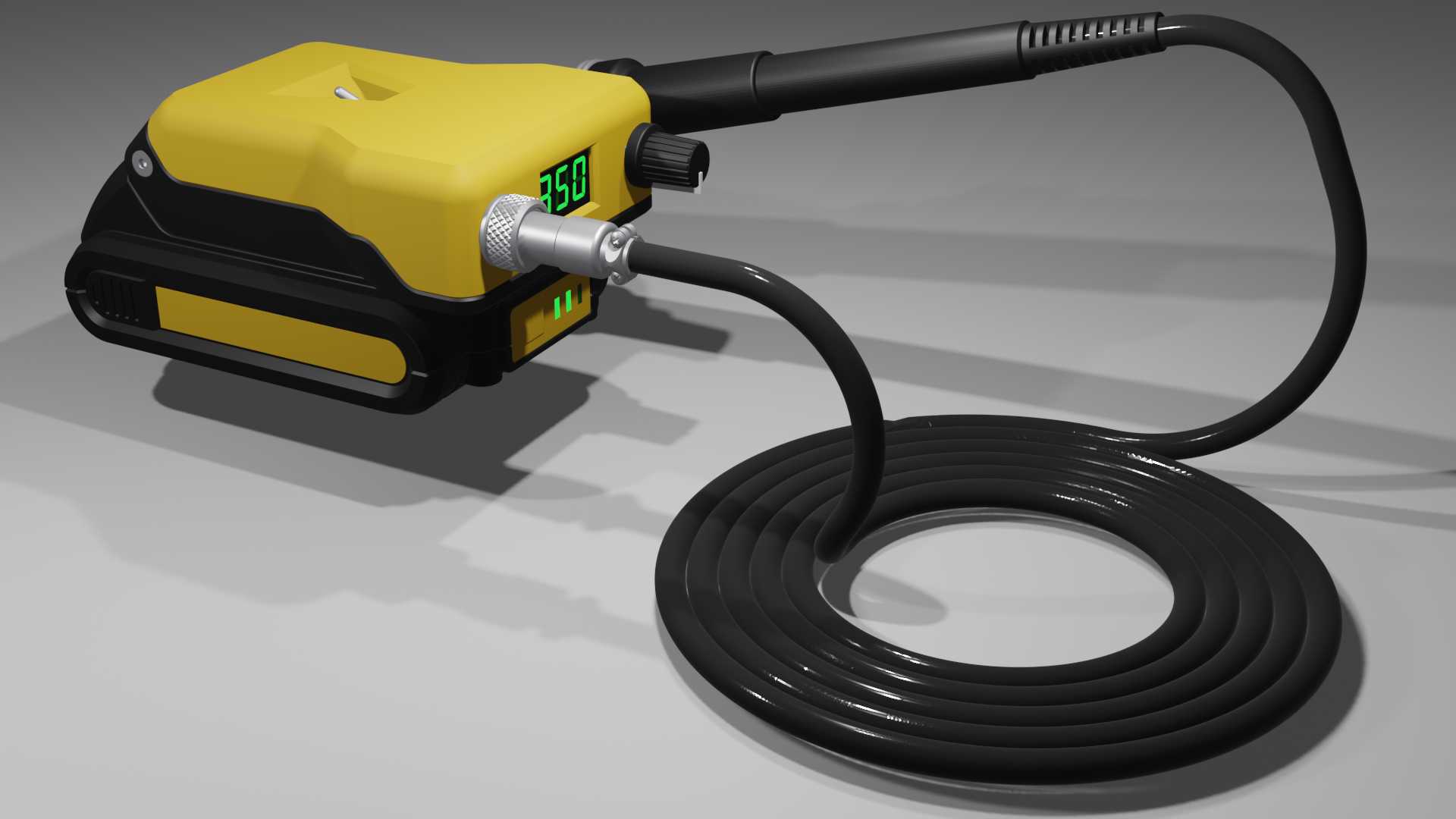

　　外形设计上，主机整体轮廓贴合手持握持弧度，边角做圆弧过渡处理，放置在工作台面时底部的电池包可作为支撑脚，让主机保持稳定的倾斜角度，方便作业人员观察数显数值、操作调节旋钮。烙铁手柄采用隔热防滑材质，手柄与线缆连接处做防弯折护套设计，频繁弯折拖拽也不易出现线缆内部线芯断裂的问题，配套的烙铁头为标准T12系列通用规格，可根据作业需求更换尖嘴、刀头、马蹄头等不同类型的烙铁头，适配精密元件焊接、大面积焊盘搪锡、线束搪锡等不同作业需求。

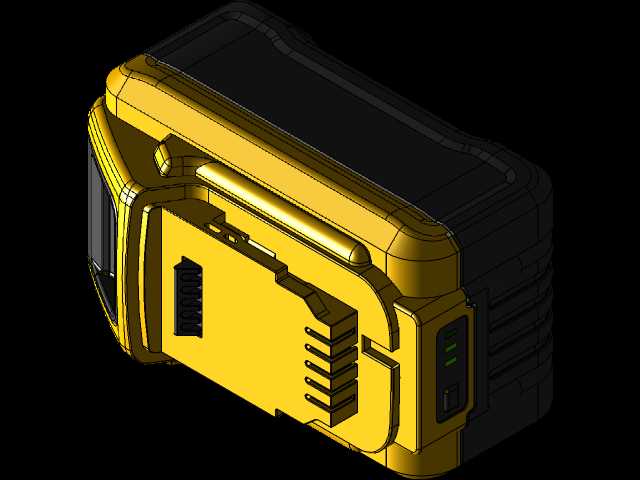

　　设计过程中充分考虑了3D打印自制的可行性，壳体壁厚设置为常用打印工艺适配的均匀厚度，所有卡扣、安装柱的尺寸都预留了打印公差余量，无需二次打磨即可顺利装配，壳体表面的防滑纹理、品牌标识区域都做了浅浮雕处理，打印时无需额外支撑即可成型。电池接口的尺寸完全匹配对应锂电工具的电池包卡扣尺寸，插入后卡扣锁止到位，不会出现接触不良、松脱掉落的问题，主机内部的空间布局充分考虑了散热需求，控制板的发热元件对应位置预留了散热间隙，壳体侧面设置隐藏式通风槽，既可以保证作业过程中的热量散出，又能避免金属碎屑、焊锡渣掉入主机内部造成短路。

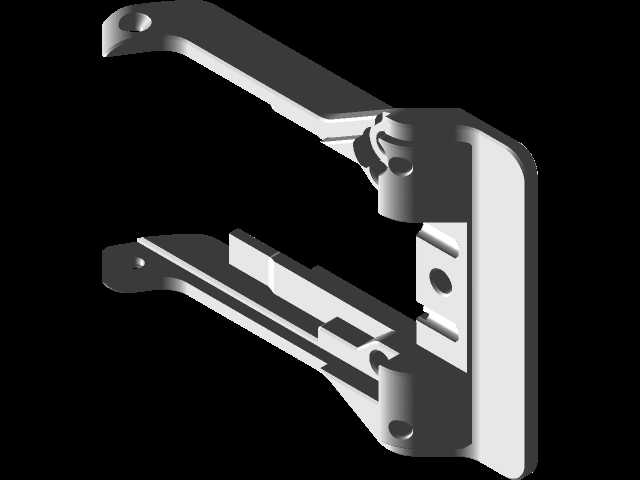

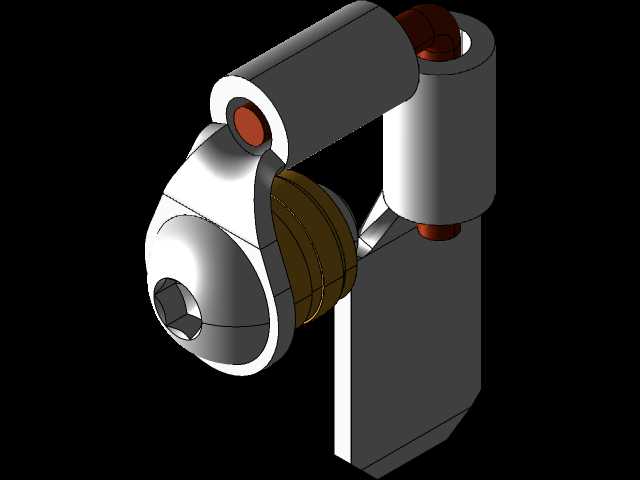

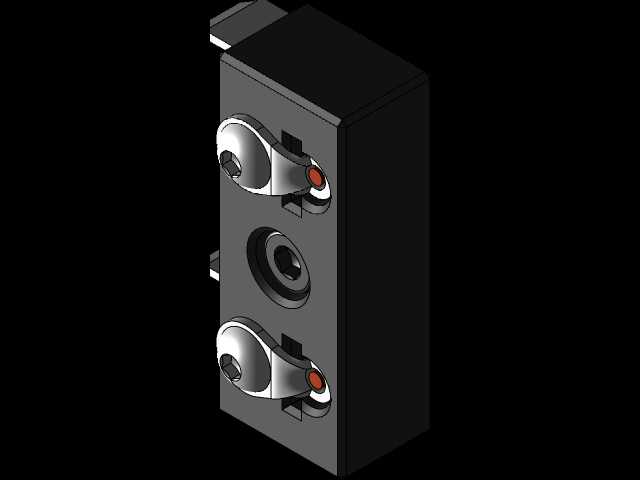

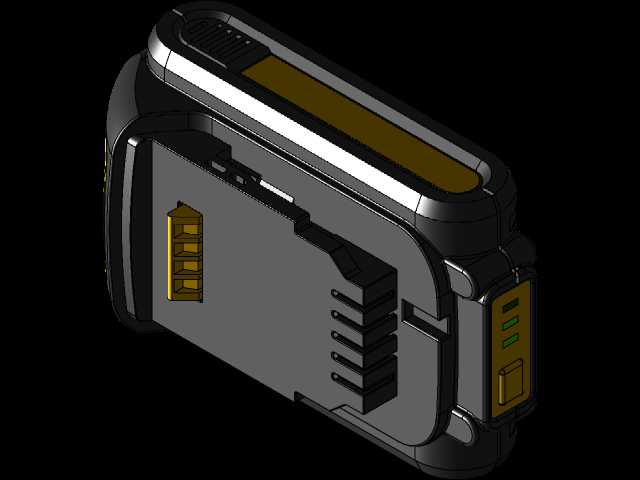

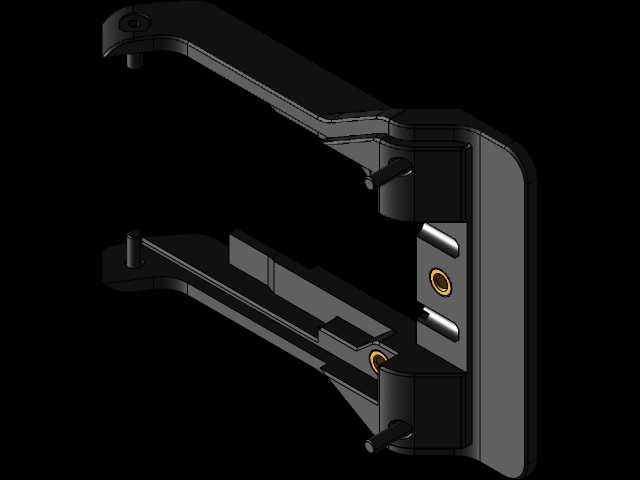

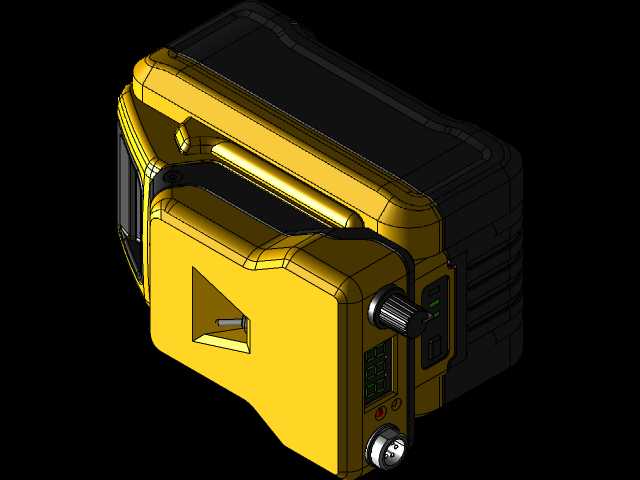

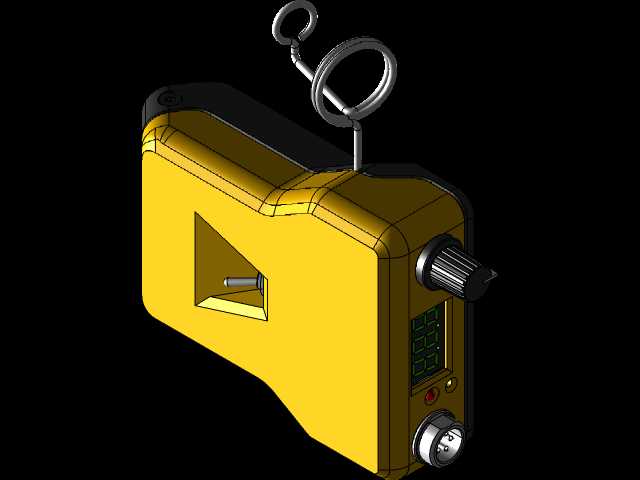

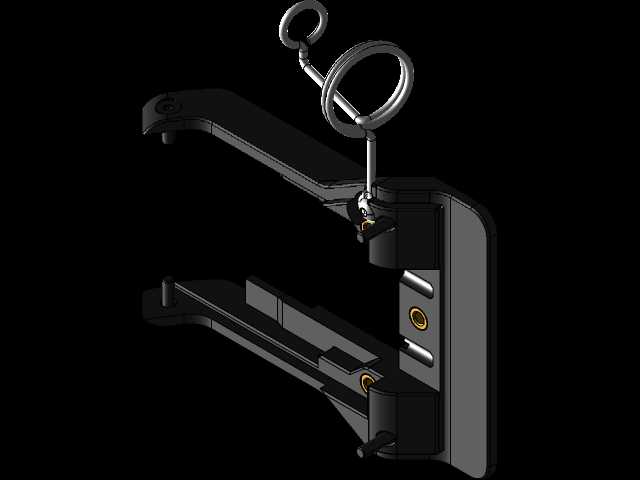

　　安装边界方面，主机底部的电池接口定位尺寸与同系列20V电池包完全一致，电池插入后整机重心落在电池包中心位置，单手握持主机时不会出现头重脚轻的问题，主机放置在平面上时，底部与平面的接触点均匀分布，即使拖拽烙铁线也不会出现主机倾翻的情况。烙铁手柄的放置位可根据使用需求选配侧装支架，支架通过螺丝固定在主机侧面的预留安装孔上，作业间隙可将烙铁直接放置在支架上，无需额外搭配独立烙铁架，进一步减少外出作业需要携带的配件数量。整机的线缆长度经过合理匹配，既保证足够的作业操作半径，又不会因线缆过长导致收纳不便，线缆收纳时可直接缠绕在主机外侧的绕线槽位，配合主机侧面的线缆卡扣，可快速完成整机收纳，放入工具包内携带。

　　功能逻辑上，这款焊台保留了T12控制器的核心温控性能，升温速度快，温度控制精度高，可在短时间内达到设定焊接温度，同时加入了锂电供电的低电压保护功能，当电池电压低于设定阈值时会自动停止加热并提示，避免电池过放损坏，待机状态下会自动降低烙铁头温度，延长烙铁头使用寿命，同时减少不必要的电量消耗，提升单块电池的连续作业时长。针对户外作业可能遇到的磕碰情况，壳体的边角位置做了加厚处理，轻微摔落、磕碰不会导致壳体开裂，内部元件的固定位置都设置了缓冲间隙，震动不会导致接线松脱、元件移位，可适应复杂的户外作业环境。
