柜式集成精密电阻点焊工作站

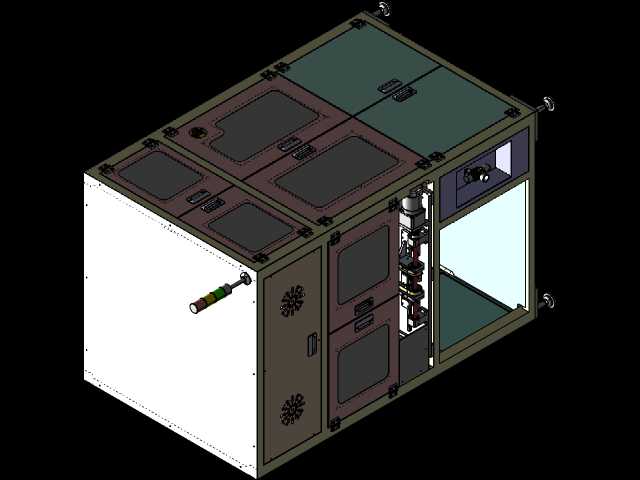

　　这款柜式集成点焊设备主要面向3C电子小五金组件、低压电器铜铝连接件、新能源小型结构件的精密电阻点焊工序，在消费电子组装车间、低压电器生产产线、小型五金件加工工段都能适配，既可以作为独立工位完成单工序点焊作业，也能通过侧边预留的对接接口嵌入现有自动化产线，配合上下料机构实现连续化生产。设备整体采用封闭柜式集成布局，将焊接执行机构、气动加压组件、电气控制单元、冷却回路全部整合在柜体内，相比传统开放式点焊机，能有效隔绝焊接过程中产生的飞溅、弧光对周边作业区域的影响，同时减少车间粉尘对内部精密传动、电气元件的污染，降低日常维护频次。从结构设计逻辑来看，柜体框架采用标准铝型材拼接搭配钣金蒙皮的组合方案，铝型材框架预留了全系列通用安装槽位，

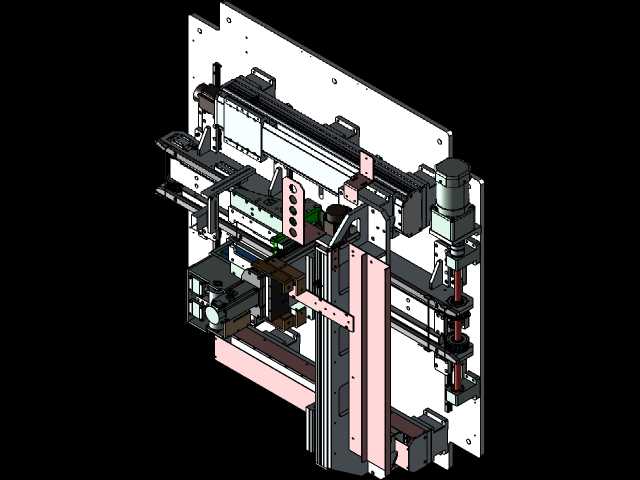

　　内部焊接执行模组的安装位置可根据待焊工件的尺寸范围做前后、上下方向的调整，无需额外加工定制安装支架，能覆盖一定尺寸区间内的多规格工件焊接需求，减少产线换型时的结构调整工作量。柜体正面设置多扇带观察窗的检修门，观察窗采用深色防弧光亚克力材质，作业人员可在设备运行时直接观察内部焊接状态，无需打开柜门，避免弧光伤眼，同时每扇检修门都配备安全联锁开关，一旦柜门被意外打开，设备会立即切断焊接主回路与加压气源，防止误动作引发安全事故。焊接执行端采用垂直导向加压结构，导向轴搭配线性轴承保证加压过程的同轴度，避免电极错位导致的焊点虚焊、焊穿问题，电极头的安装接口采用通用标准锥度连接，可根据不同的焊接工艺需求更换平头、尖头、球面头等不同规格的电极，

　　适配不同厚度、不同材质工件的焊接要求。设备侧边预留了气源处理三联件的安装位与接口，进气压力可根据焊接所需的加压压力做精准调节，同时配套的节流阀可调整电极下压的速度，避免硬冲击导致的工件变形、电极损耗过快问题。柜体顶部设置了可拆卸的盖板，方便后期对顶部布置的冷却管路、控制线缆进行维护检修，底部预留了脚轮与可调支撑脚的安装位，转场移动时可降下脚轮推移设备，就位后升起可调支撑脚调平设备，保证运行过程中整体结构的稳定性，不会因为加压作业产生的反作用力出现晃动偏移。从安装边界来看，设备整体占地尺寸紧凑，不需要额外做地基预埋，普通车间的硬化地坪即可满足安装承重要求，柜体后侧预留了足够的线缆、气管、冷却水管的走线空间，

　　与车间墙体或者其他相邻设备之间预留少量维护空间即可完成部署，不需要占用过大的车间面积。内部电气控制单元单独布置在独立的电气仓内，与焊接作业区做物理隔离，避免焊接过程中产生的金属飞溅、粉尘进入电气仓引发短路故障，电气仓内预留了PLC、焊接控制器、接线端子排的标准安装导轨，后期如果需要升级焊接参数存储、焊点计数、质量追溯等功能，可直接在预留导轨上加装扩展模块，不需要重新改动柜体结构。焊接作业区的工作台面采用耐磨绝缘板材铺设，避免焊接过程中电流分流影响焊点质量，同时台面预留了工装夹具的安装孔位，可根据待焊工件的外形定制专用定位工装，直接通过孔位固定在台面上，保证工件焊接位置的一致性，提升批量焊接的良品率。设备的操作按钮与状态指示灯布置在柜体正面的易操作位置，作业人员无需探身即可完成启动、停止、急停操作，状态指示灯可直观显示设备的待机、运行、故障状态，方便现场人员快速判断设备运行情况。冷却回路采用内置水路设计，电极臂与电极头都配备了独立的冷却通道，可在连续焊接作业时带走电极处产生的大量热量，避免电极过热退火导致的焊接质量下降、电极寿命缩短问题，冷却水管的接口都采用快插式设计，后期维护更换管路时不需要复杂的拆装操作。
