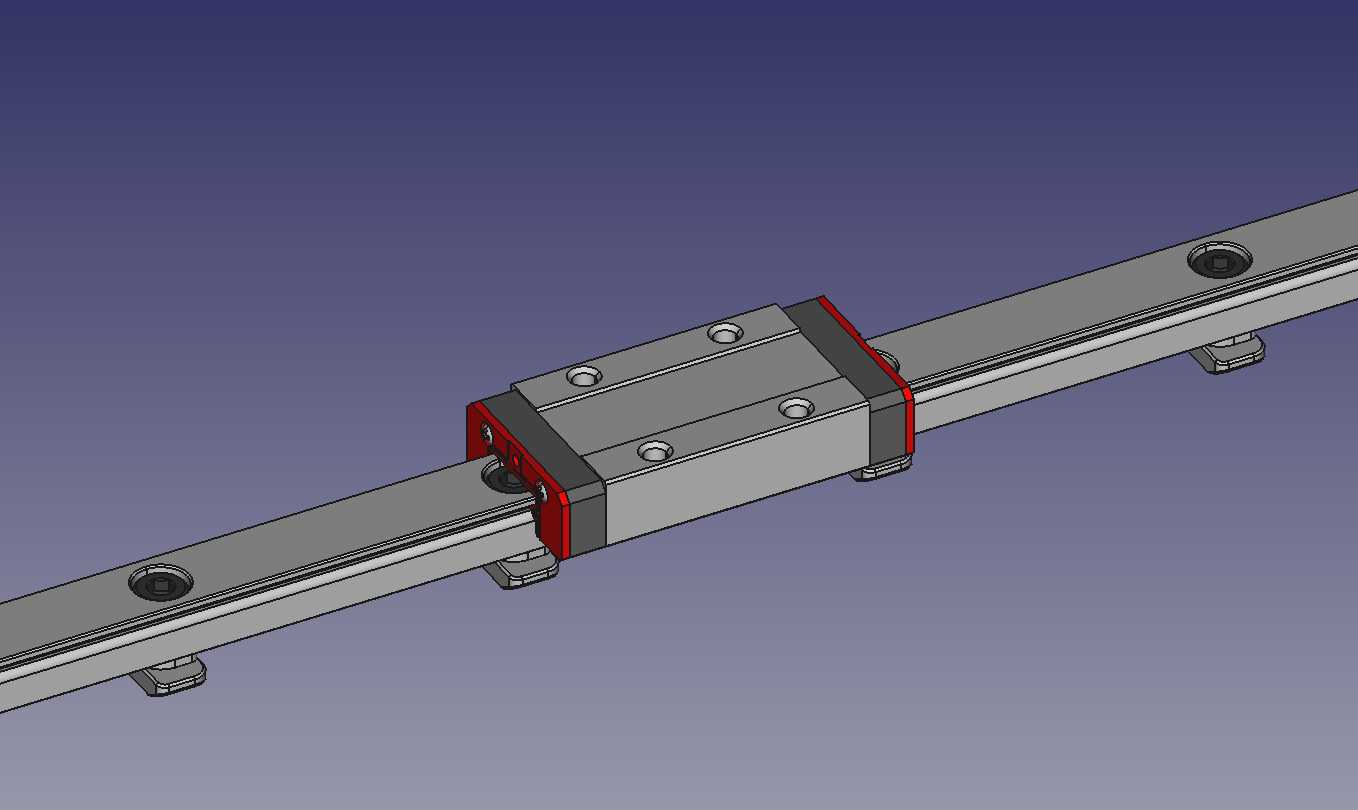

MGN9H微型直线导轨滑块组件结构设计

　　在桌面级3D打印机、小型自动化检测滑台、精密光学调整架这类对安装空间有严格限制的直线传动场景中，微型导轨的选型往往直接决定设备的运动精度与长期运行稳定性，MGN9H规格的直线轴承座搭配配套导轨的组合，是小负载高精度传动场景里应用频次极高的配置。这套组件的滑块部分采用加长型H型本体设计，相比同宽度的标准长度滑块，加长的座体能够容纳更多循环滚动体，在同等安装截面尺寸下，可承载的倾覆力矩上限提升近四成，对于需要侧装、垂直安装的运动轴来说，这种抗偏载能力的提升能有效避免滑块运行卡顿、局部磨损过快的问题。从安装边界来看，导轨宽度为9mm，属于微型导轨的常规窄幅规格，导轨本体上预制的沉头安装孔可直接通过M3内六角螺丝固定在安装基准面上，

　　沉孔的深度经过匹配设计，螺丝锁紧后顶面不会高出导轨滚道面，不会对滑块的往复运动形成干涉；滑块本体上的四个安装螺纹孔同样采用M3规格，孔位布局兼顾了通用安装兼容性，不管是直接锁附负载安装板，还是搭配转接板连接其他功能部件，都不需要额外做孔位改制。设计过程中针对滚动体循环回路做了优化，回流道的过渡圆弧采用相切顺滑处理，钢球在循环过程中不会出现硬性撞击，运行时的噪音与振动都能控制在较低水平，即使是在桌面级设备上以每秒数百毫米的速度高速往复运动，也不会产生明显的共振传导到设备机架上。滑块两端的密封端盖采用耐磨工程塑料材质，双唇口密封结构能够阻挡大部分环境中的粉尘、细小切屑进入滚道内部，对于3D打印机这类会产生细微塑料粉尘的使用场景，

　　这种密封设计能大幅延长维护周期，减少滚道磨损导致的精度衰减。配套的导轨采用冷拉成型后做精密磨削加工，滚道的轮廓度与直线度都经过精度校准，单根导轨的任意100mm行程内直线度误差可控制在微米级，能够满足精密定位场景的精度要求。滑块与导轨的配合预压可以根据使用场景调整，轻预压版本适合低阻力高速往复的场景，比如3D打印机的运动轴，中预压版本则适合有一定刚性要求、需要频繁启停的定位滑台，避免换向时出现间隙空程。在实际装配过程中，需要注意安装基准面的平面度误差不能超过导轨本身的精度等级，否则强行锁附螺丝会导致导轨产生弯曲变形，直接影响滑块的运行顺畅度，甚至出现卡滞无法滑动的情况；安装时建议先将导轨轻轻靠在定位台阶上，

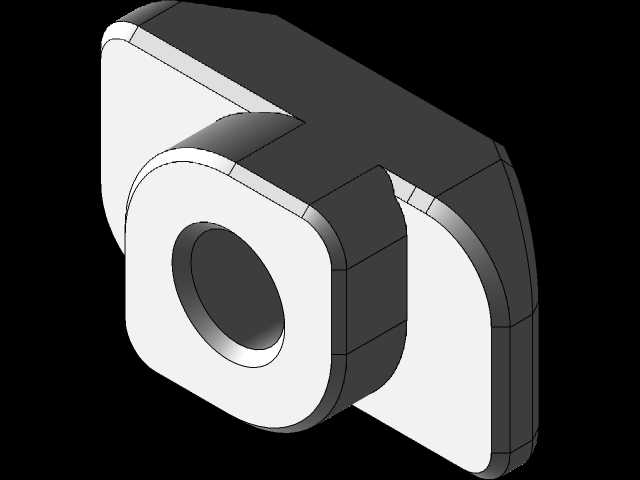

　　从中间向两端依次锁紧固定螺丝，每锁一颗螺丝都手动推动滑块全程运行一次，确认没有卡顿后再锁紧下一颗，避免安装应力导致导轨变形。这套组件的集成度很高，滑块内部已经集成了保持架、滚动体、密封件与油嘴，日常维护只需要定期通过油嘴注入少量润滑脂即可，不需要拆解滑块做复杂保养，对于设备集成商来说能够减少很多装配与维护的工作量。在voron系列桌面3D打印机的改装与组装场景中，这种9mm规格的加长滑块常被用在X轴与Z轴的传动结构中，搭配T型螺母可以快速在铝型材机架上完成固定，不需要额外加工复杂的安装结构，大幅降低了设备的装配难度与加工成本。不同于大型机床使用的重载导轨，微型直线导轨的负载能力虽然有限，但在小负载、高精度、小安装空间的场景下，其传动效率与精度保持性是光轴加直线轴承的结构无法比拟的，光轴结构的间隙会随着磨损快速增大，而这种滚道式的直线导轨只要做好密封与润滑，长期运行后的精度衰减速度要慢得多。滑块侧面的红色限位缓冲结构可以在滑块运行到行程端点时起到软接触的作用，避免硬碰撞导致的滚道压痕，也能降低碰撞产生的噪音，在没有额外安装物理限位的小型设备中，这个结构能起到一定的行程保护作用。
