高精度DS3231实时时钟功能模块结构设计

　　在嵌入式硬件开发、工业控制终端、户外数据采集设备等需要脱离网络持续精准计时的场景中，实时时钟模块是不可或缺的基础功能组件，DS3231作为高集成度的RTC方案，其硬件结构的合理性直接决定了计时可靠性、安装适配性与长期运行稳定性。本次设计的DS3231时钟模块，从实际工程应用的安装需求出发，对板层堆叠、元件布局、接插件选型做了针对性的结构优化，适配绝大多数通用开发板的扩展接口间距，无需额外转接即可完成快速装配。

　　从功能特性来看，该模块核心集成高精度温补计时芯片，板载备用纽扣电池座，可在主电源断电后持续维持计时运行，避免设备重启后出现时间校准失效的问题；板上预留的上拉电阻、电源滤波电容均采用贴片封装布局，在缩小整体板件体积的同时，减少外部走线带来的信号干扰，保证I2C通讯链路的信号稳定性，适配3.3V与5V两种常用主控电平，无需额外做电平转换电路即可对接不同架构的主控板。

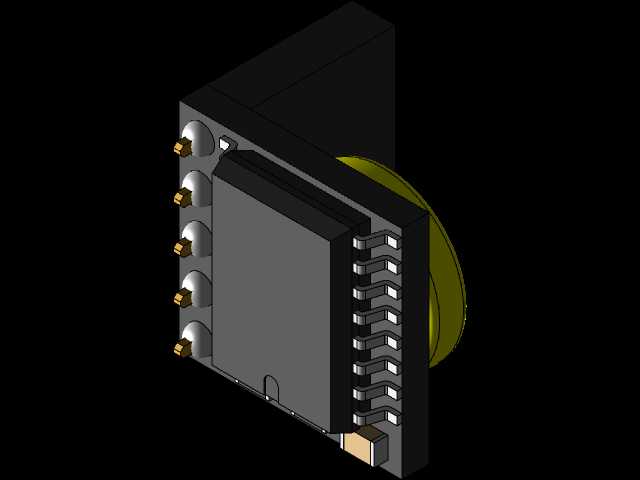

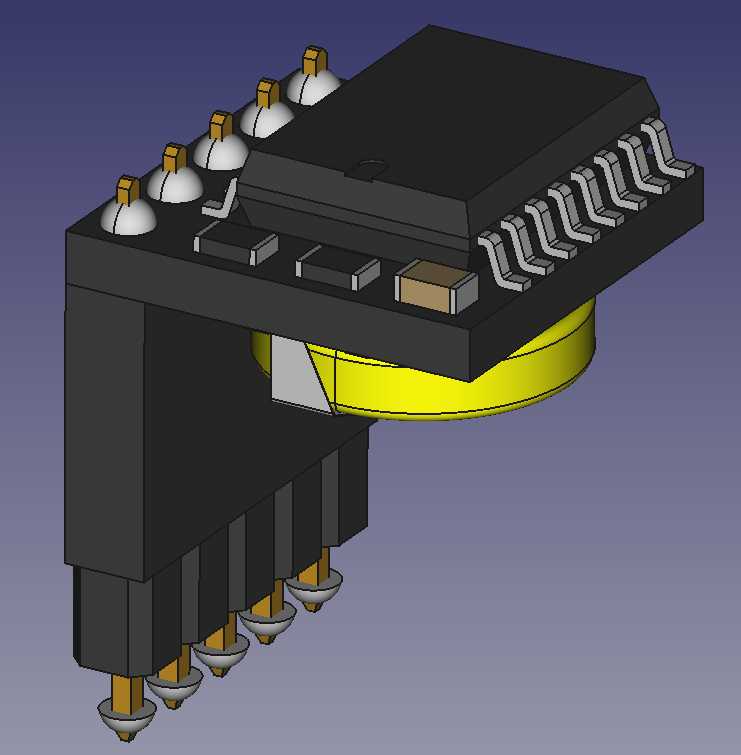

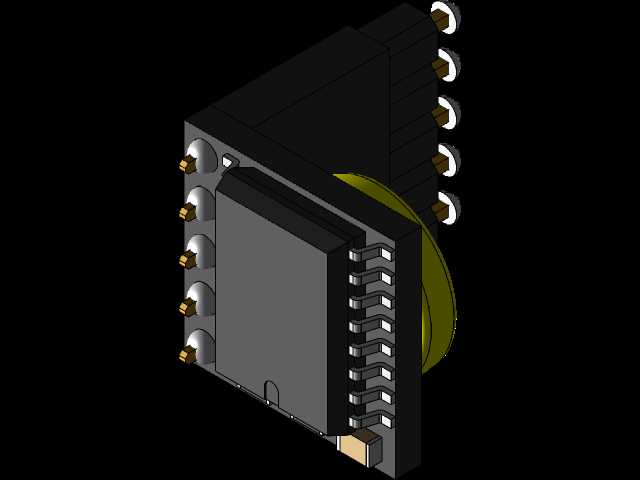

　　设计过程中优先考虑了安装边界的适配性，模块整体采用双层板堆叠结构，上层板布置核心计时芯片、滤波元件与电池座，下层板引出直插排针，排针间距严格遵循2.54mm标准面包板间距，排针伸出长度控制在合理范围，既保证焊接后插装的牢固度，也避免排针过长导致的板件翘起、与周边元件干涉的问题。电池座采用下沉式布局嵌入两层板之间的空隙，将模块整体厚度压缩到12mm以内，可适配外壳内部空间局促的小型嵌入式设备，不会因为模块凸起过高导致外壳无法合盖。元件布局上，将高频通讯走线尽量缩短，远离板上电源回路，减少电源纹波对计时精度的影响；顶部预留的四个固定孔位？不，本次设计的模块采用排针直插固定方式，同时在板边预留了可选的固定孔位置，用户可根据实际安装需求选择是否加装铜柱固定，适配立式插装、卧式贴装两种不同的安装姿态。

　　实际应用中，该模块可直接插装在Arduino、STM32等通用开发板的扩展排针上，用于环境监测终端的时间戳记录、工业定时控制器的时钟基准、户外LED屏的时间显示驱动、老旧设备的计时功能改造等场景；板载的电池接触结构采用弹片式设计，保证设备在振动工况下电池不会出现接触不良，避免计时数据丢失。设计时对所有贴片元件的焊盘尺寸做了工艺优化，兼容回流焊与手工焊接两种加工方式，无论是小批量打样试制还是批量生产都能保证焊接良率；模块边角做了R0.5的圆角处理，避免插装过程中板边毛刺划伤操作人员或周边导线。

　　从结构细节来看，排针的定位公差控制在±0.1mm以内，保证插装时不会出现排针对位偏移、无法插入母座的问题；电池座的卡位尺寸严格匹配常用的CR2032纽扣电池规格，电池拆装无需额外工具，直接通过侧边缺口即可抠出更换，后期维护十分便捷。板上的丝印标识清晰标注了各个引脚的功能定义，接线时无需额外查阅手册即可快速完成接线，减少装配过程中的接线错误率。电源输入端预留的滤波电容容值经过实际工况测试，可有效滤除主控板电源端的高频纹波，避免电压波动导致的芯片复位、计时跳变问题，在工业现场电磁环境复杂的场景下也能稳定运行。

　　不同于市面上常见的单层板DS3231模块，本次设计的堆叠结构将发热较大的电源相关元件与核心计时芯片分开布置，减少元件温升对温补芯片计时精度的影响，长期连续运行时的计时偏差控制在器件手册允许的最优范围内；模块整体重量仅8g左右，不会对插装的母座造成额外的承重负担，在移动设备、便携式采集终端上使用时也不会因为振动导致模块松脱。
