卧式梁结构蒸汽驱动泵机结构设计

　　这套卧式梁结构的蒸汽驱动泵机，核心应用场景集中在小型蒸汽动力循环系统的流体输送环节，可适配教学演示、复古动力装置复刻、小型低压流体输送工况，区别于常规电机驱动泵组，它依靠蒸汽压差完成动力输出与泵体做功的联动，无需外接电力输入，在无供电的野外小型作业场景、蒸汽动力科普展示场景中都能发挥作用。从实际用途来看，它通过蒸汽缸的活塞往复运动，经梁式传动结构带动泵腔内部的柱塞做往复位移，完成流体的吸入与增压排出，可输送低粘度的清水、弱腐蚀性液态介质，在早期工业场景中这类结构常被用于厂区供水、小型锅炉给水、低压管路流体增压，现在更多用于机械原理教学、复古动力模型制作、蒸汽动力爱好者的结构参考。

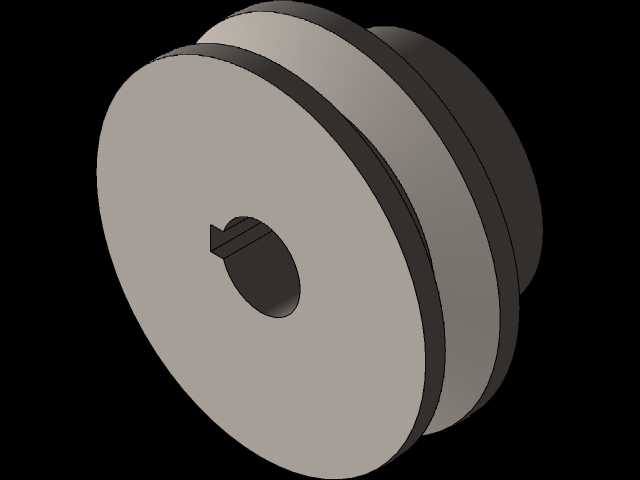

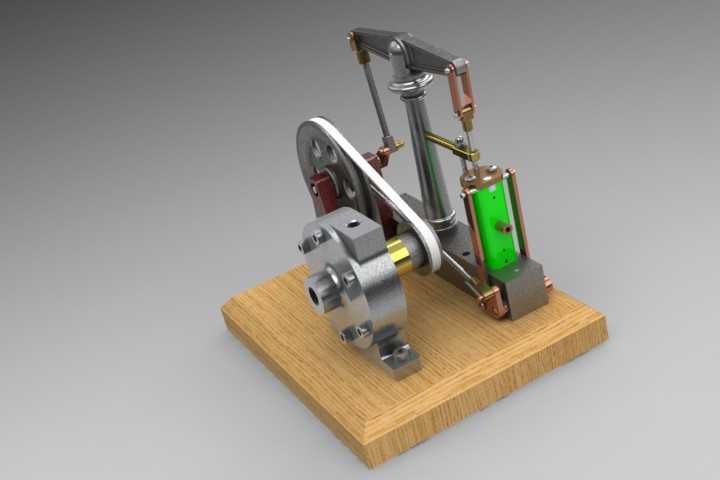

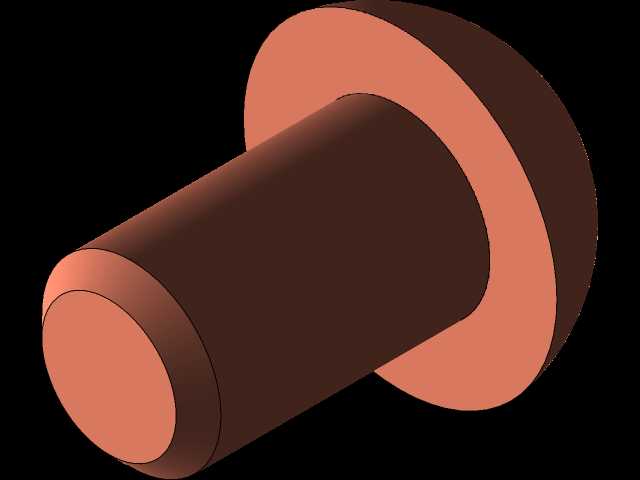

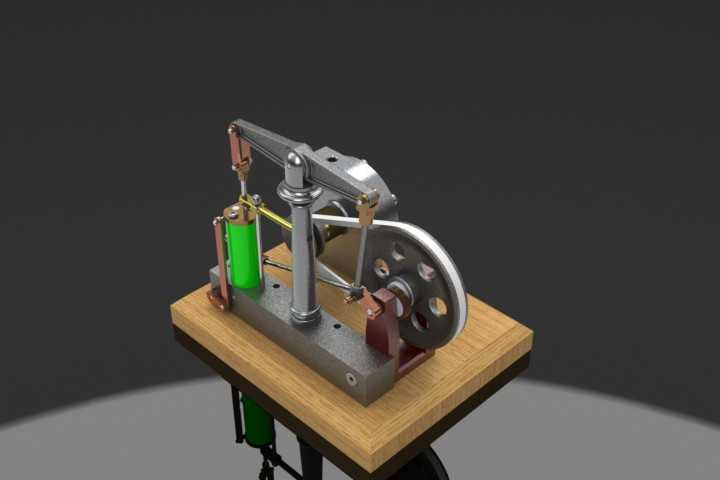

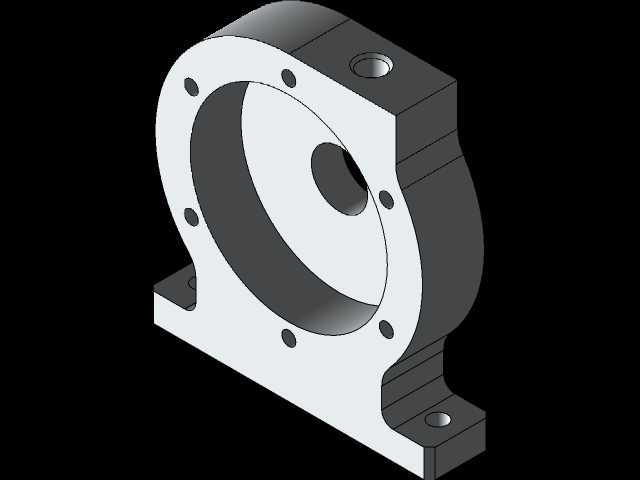

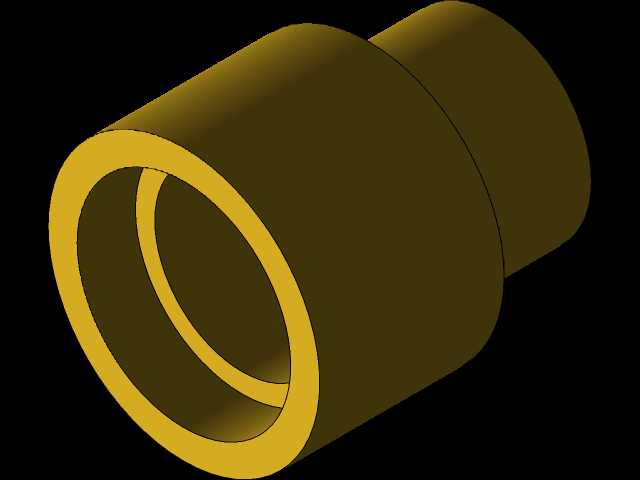

　　从功能特性来看，整套结构采用对称式卧式布局，动力端与泵端分列梁式摇臂的两侧，重心落在木质安装基座的中心区域，运行时的振动幅度被基座有效吸收，不需要额外做复杂的地脚固定即可稳定运行。蒸汽缸部分采用单作用活塞结构，进排气口的配气机构通过摇臂联动实现自动换向，不需要额外的控制元件即可完成连续往复动作，传动路径上的铰接点都采用铜套衬套结构，降低长期往复运动的磨损量，飞轮安装在动力输出轴的端部，依靠自身转动惯量平衡活塞运动到上下止点时的动力中断问题，让整套机构的运转更加平顺，不会出现卡顿或者换向冲击过大的问题。泵体部分采用柱塞式密封结构，密封件可通过压盖调整预紧量，长期使用出现磨损后不需要拆解整个泵体即可完成密封件的更换与调整，维护门槛较低。

　　设计思路上，整套结构优先考虑了加工与装配的便利性，所有的支撑立柱、梁体、基座连接位都采用螺栓紧固的方式，没有采用一体化焊接或者铸造成型的复杂结构，普通的机加工设备即可完成所有零件的加工，不需要开模或者特殊工艺。传动梁的支点位置经过反复校核，蒸汽缸侧的力臂长度与泵端的力臂长度按照1.2:1的比例设置，既保证蒸汽端的推力足够带动泵端柱塞克服流体压力做功，也不会因为力臂差过大导致梁体承受过大的弯曲应力。安装基座采用层压木质结构，一方面是降低整体重量，另一方面木质材料的阻尼特性可以吸收传动过程中的高频振动，避免金属结构直接硬连接带来的共振问题，基座上的所有安装孔位都做了沉头处理，螺栓安装后不会突出基座表面，保证放置时的平整度。

　　从外形尺寸与安装边界来看，整套机构的总长度控制在220mm范围内，总宽度为120mm，总高度（含基座）为180mm，安装时只需要预留周边30mm的操作空间即可完成日常的维护与观察，不需要占用过大的场地面积。蒸汽入口的接口设置在蒸汽缸的侧上方，管径为6mm，可直接对接小型蒸汽发生器的输气管路，泵体的吸入口与排出口都设置在泵腔的同侧，接口管径为4mm，外接管路时不需要绕管，管路走向可以直接沿基座侧面排布，不会与运动的梁体、飞轮产生干涉。飞轮的外侧预留了15mm的安全间隙，运转时不会碰到周边的遮挡物，所有运动部件的铰接位置都没有突出的尖锐结构，日常操作演示时不会出现剐蹭风险。整套结构的零件通用率较高，连接螺栓、铜套、密封件都采用标准件，替换时不需要单独定制加工，对于建模学习者来说，这套结构可以完整复现往复式动力机构的传动逻辑、配气联动原理、泵体增压的结构设计要点，拆解后可以清晰看到每个部件的配合关系，不存在隐藏的不可见结构，建模时可以直接按照实际装配顺序完成零件的装配约束，不需要额外做结构简化。在实际的结构验证中，这套机构在0.1MPa的蒸汽压力下即可实现连续运转，泵体输出压力可以达到0.12MPa，能够满足小型输水场景的需求，运转时的噪音低于55分贝，适合在室内教学场景中使用，不会产生过大的噪音干扰。
