KY-035型霍尔位置检测传感元件结构

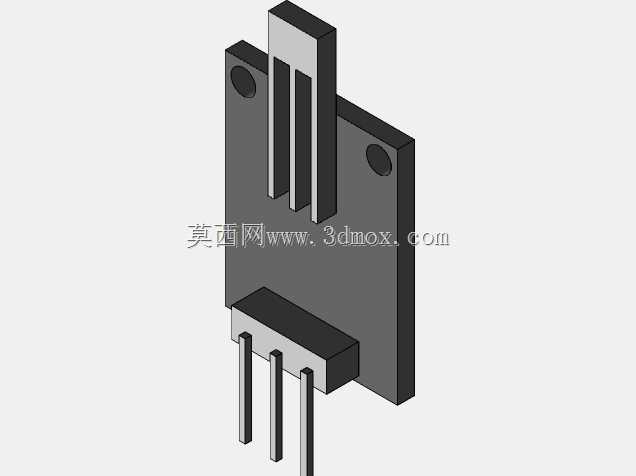

　　在自动化生产线的工件到位检测、智能装备的行程限位、小型机电设备的转速采集场景里，霍尔类磁敏传感元件一直是兼顾可靠性与成本的优选方案，这款KY-035霍尔传感结构的建模，完全围绕实际装机的适配需求展开，没有做冗余的外观修饰，所有结构特征都对应实物的装配与功能边界。从结构布局来看，元件主体分为感应端与引脚端两个功能区段，感应端的扁平凸台结构是核心功能区，内部封装霍尔感应芯片，凸台的开槽设计一方面是为了适配PCB板插装时的定位，另一方面可以缩减感应面与被测磁体的间距，提升磁信号采集的灵敏度，避免周边杂散磁场的干扰。主体安装基板上预留的两个圆形安装孔，是按照标准M2螺丝的装配尺寸设计的，孔位间距匹配常用的传感器安装支架、

　　PCB板固定位的通用孔距，安装时不需要额外做孔位适配，直接用螺丝锁紧即可，基板的厚度控制在2mm，既保证了安装后的结构强度，不会因为设备运行的振动出现基板形变，也不会过度占用安装空间，适配紧凑化的设备内部布局。引脚端采用标准2.54mm间距的直插引脚设计，三个引脚分别对应电源、信号输出、接地功能，引脚长度预留了10mm的插装余量，既可以直接插装在面包板做原型验证，也可以穿过PCB板完成波峰焊焊接，引脚根部的黑色塑封定位块，一方面固定引脚间距避免焊接时引脚偏移短路，另一方面可以分担引脚受力，避免设备振动时引脚从塑封主体处断裂。建模过程中严格还原了实物的尺寸公差配合，安装孔的孔径做了0.1mm的正公差设计，保证M2螺丝可以顺畅穿过，

　　不会出现卡滞；感应凸台与安装基板的垂直公差控制在0.05mm以内，保证安装后感应面与被测磁体的平行度，避免因为角度偏差导致检测距离衰减；引脚的同轴度也做了约束，保证插装时不会出现偏斜。从实际应用的角度出发，这类霍尔传感器不需要与被测部件直接接触，依靠检测磁场变化输出开关信号，相比机械式行程开关没有触点磨损问题，使用寿命更长，响应速度可以达到微秒级，完全适配高速运转设备的转速检测、快速移动部件的到位检测需求，比如在小型传送带的工件计数工位，将传感器固定在支架上，在传送带的从动轮上粘贴小磁钢，传感器就可以通过采集磁钢的经过频率输出脉冲信号，换算得到传送带的运行速度与工件输送数量；在直线滑台的行程两端安装该传感器，配合滑台动子上的磁块，

　　就可以实现软限位功能，避免滑台超程运行损坏传动部件。建模时特意保留了塑封主体的拔模斜度特征，还原了注塑成型零件的真实工艺特征，没有做理想化的直角处理，所有棱边都按照实物做了微小的圆角过渡，既符合注塑零件的生产实际，也避免了三维装配时出现尖锐棱边的干涉误判。安装边界方面，该传感器的整体外轮廓尺寸控制在长22mm、宽15mm、总高28mm的范围内，安装时只需要在安装面预留25mm×18mm的平面空间，引脚侧预留15mm的接线空间即可，不需要额外的安装避让位，非常适合在空间紧凑的小型智能设备、教学实验装置、DIY创客项目中使用。另外，传感器的感应面朝向可以通过安装孔的固定角度调整，既可以让感应面正对磁体安装获得最大检测距离，也可以侧向安装适配特殊的布局场景，结构本身没有多余的凸起结构，不会和周边的线束、其他电子元件产生干涉。
